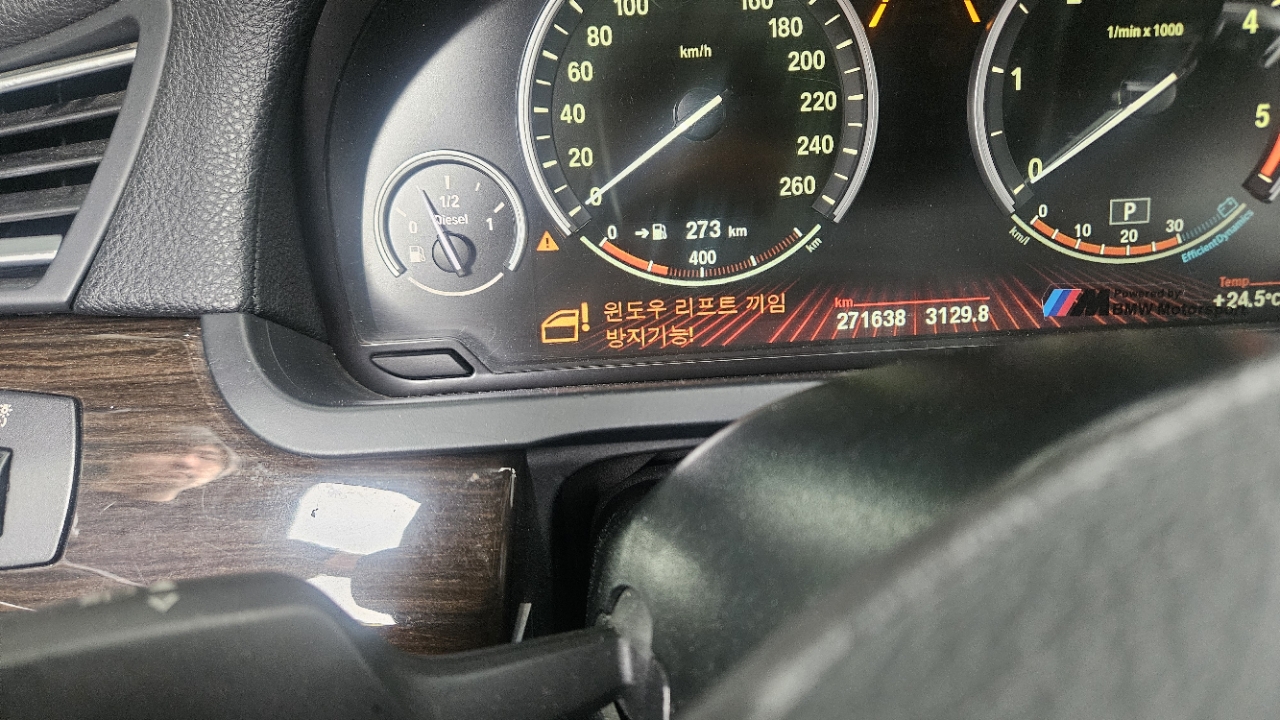

윈도우 리프트 끼임 방지기능 경고등
경고등과 운전석 앞유리 작동이 안됩니다.

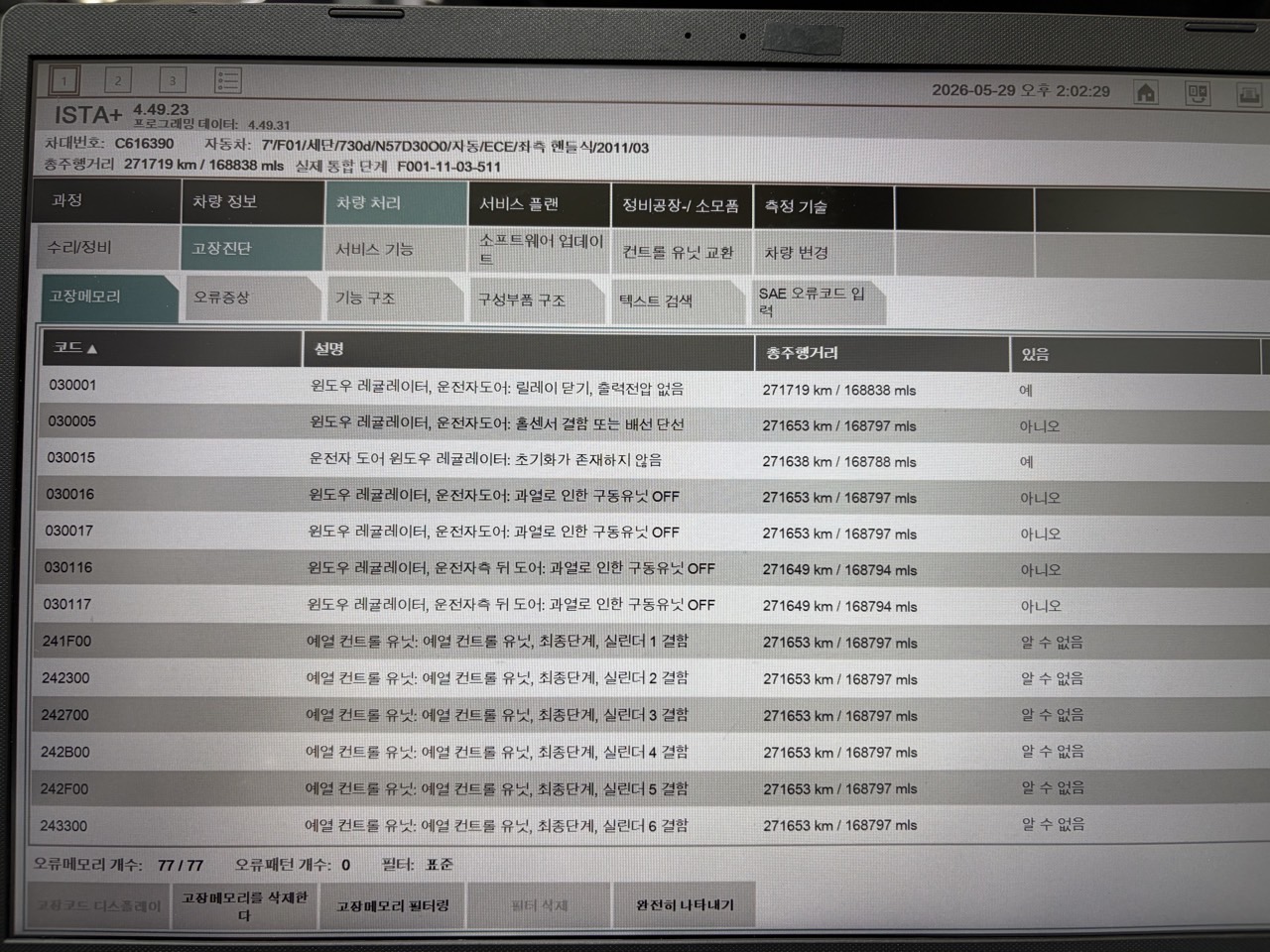

윈도우 창문 관련 고장코드들..

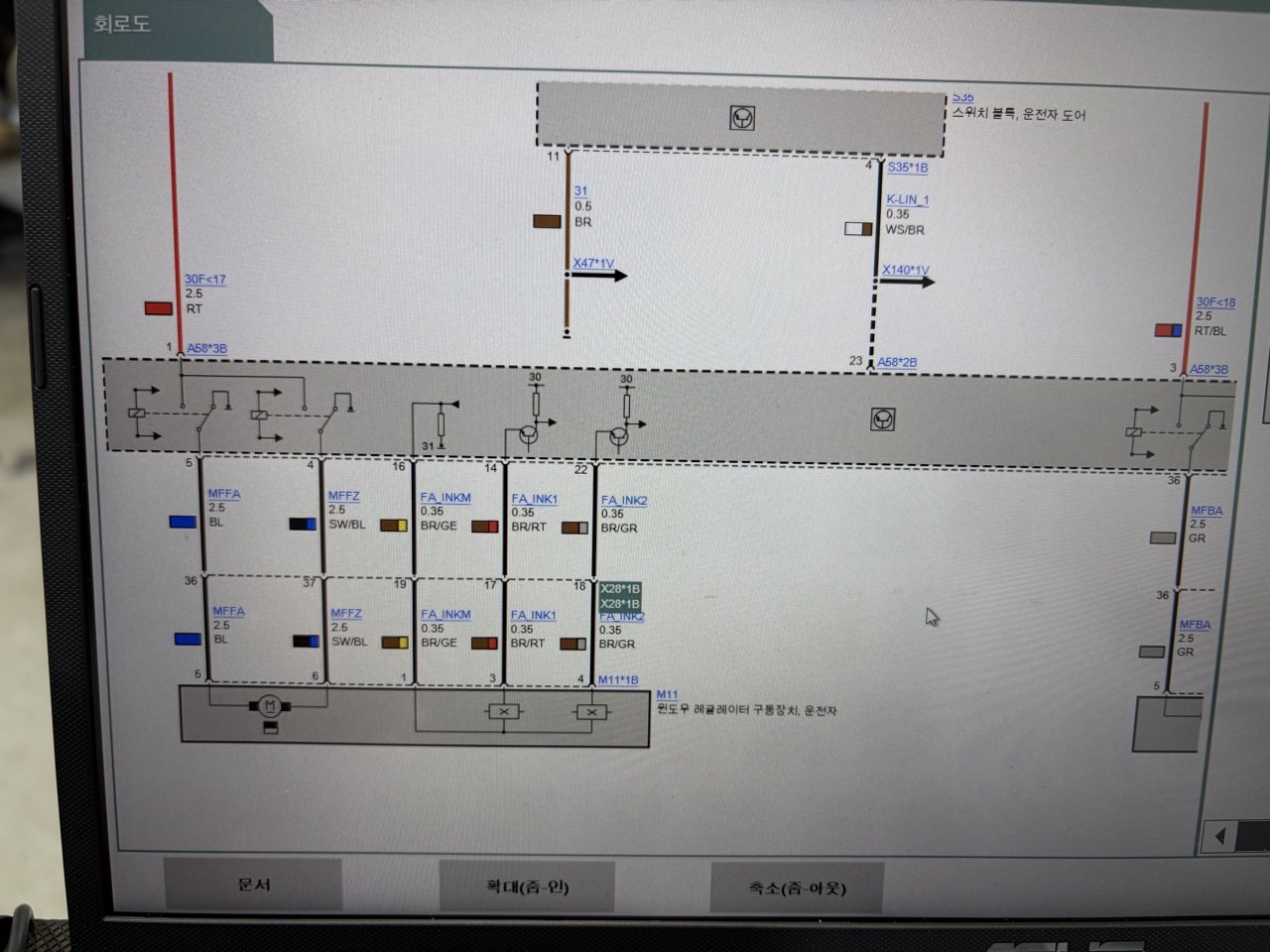

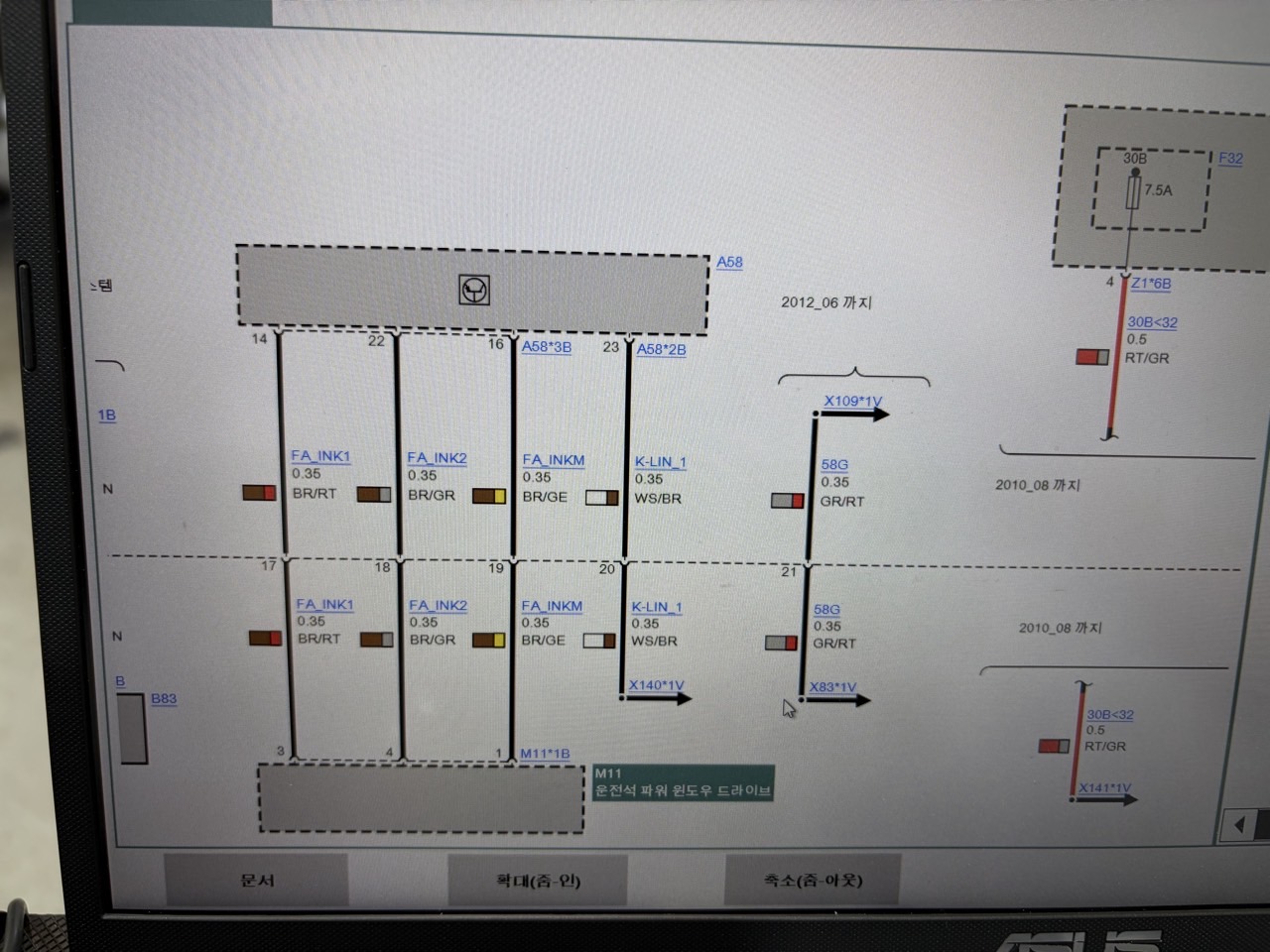

운전석 윈도우 관련 회로도

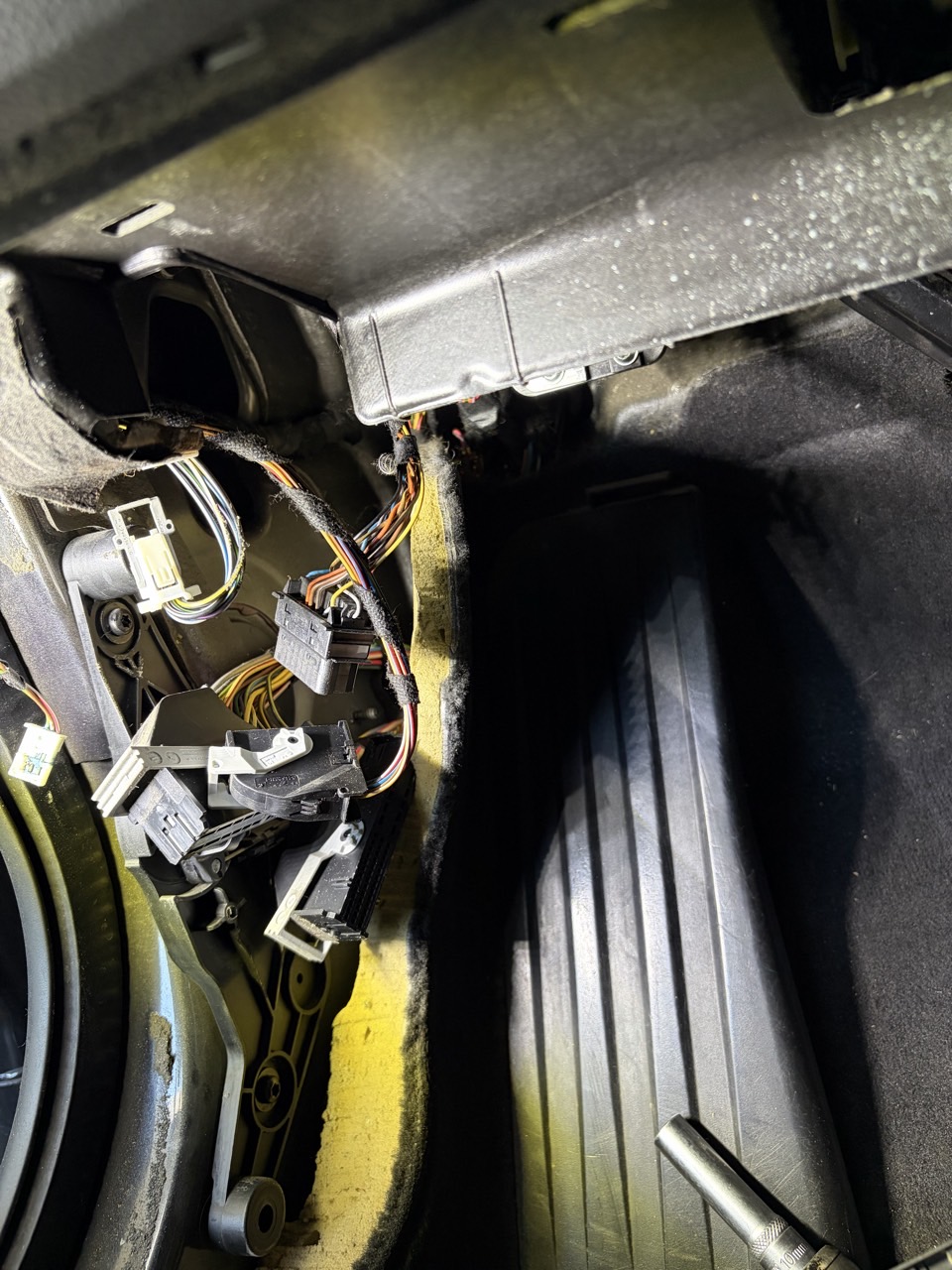

X28*1B 커넥터에서 lin통신 정상

운전석 운도우 스위치 작동 할 때마다 frm에서
릴레이 정상 작동 소음 들림

X28*1B 커넥터에서 37번 배선이 “버튼 닫기 신호 배선”

스위치를 눌렀을 때 배터리 전압 나와야 정상이지만
스위치 작동 유무에 상관없이 전압 나오지 않음.

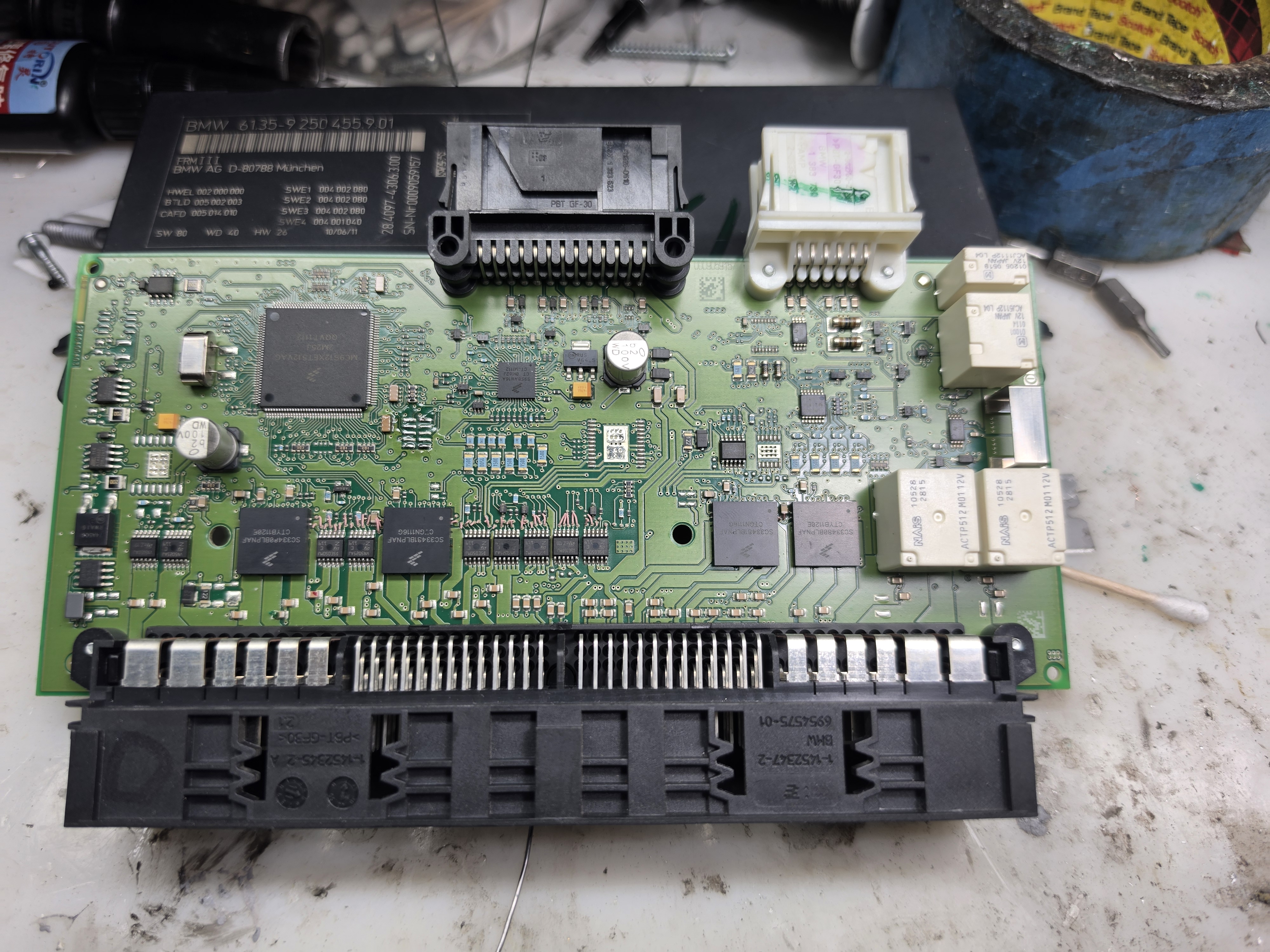

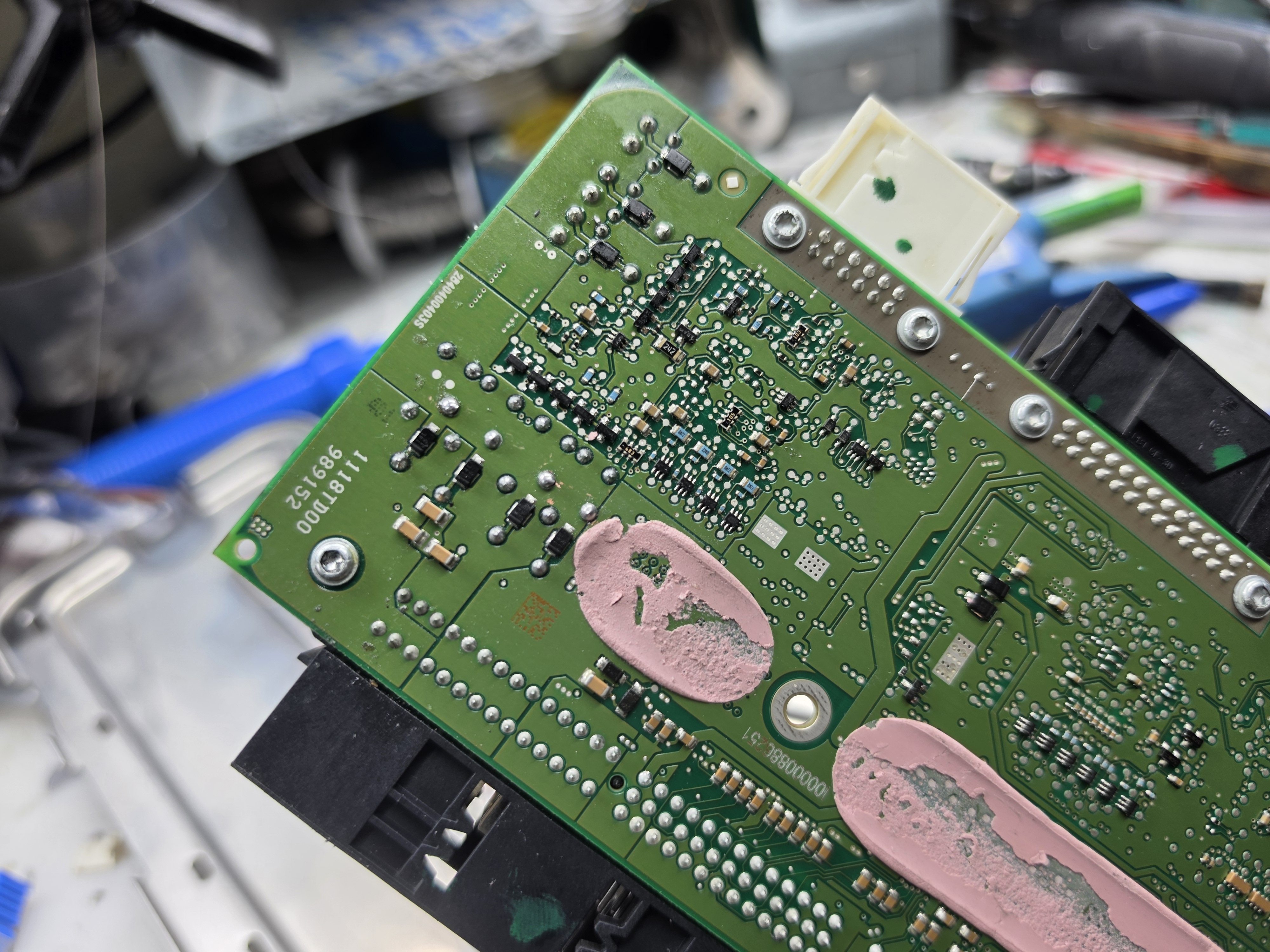

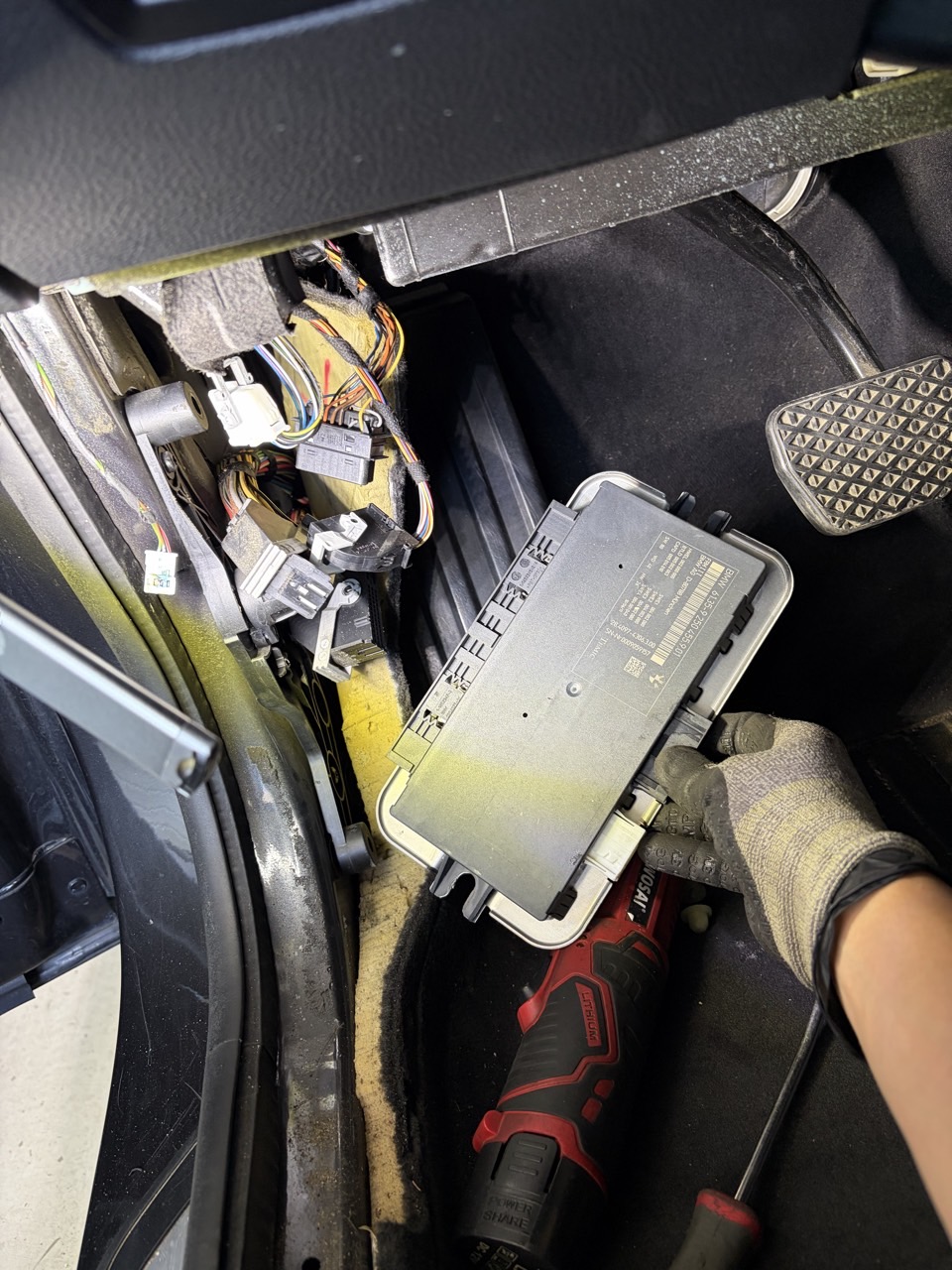

FRM 모듈 탈거 수리진행

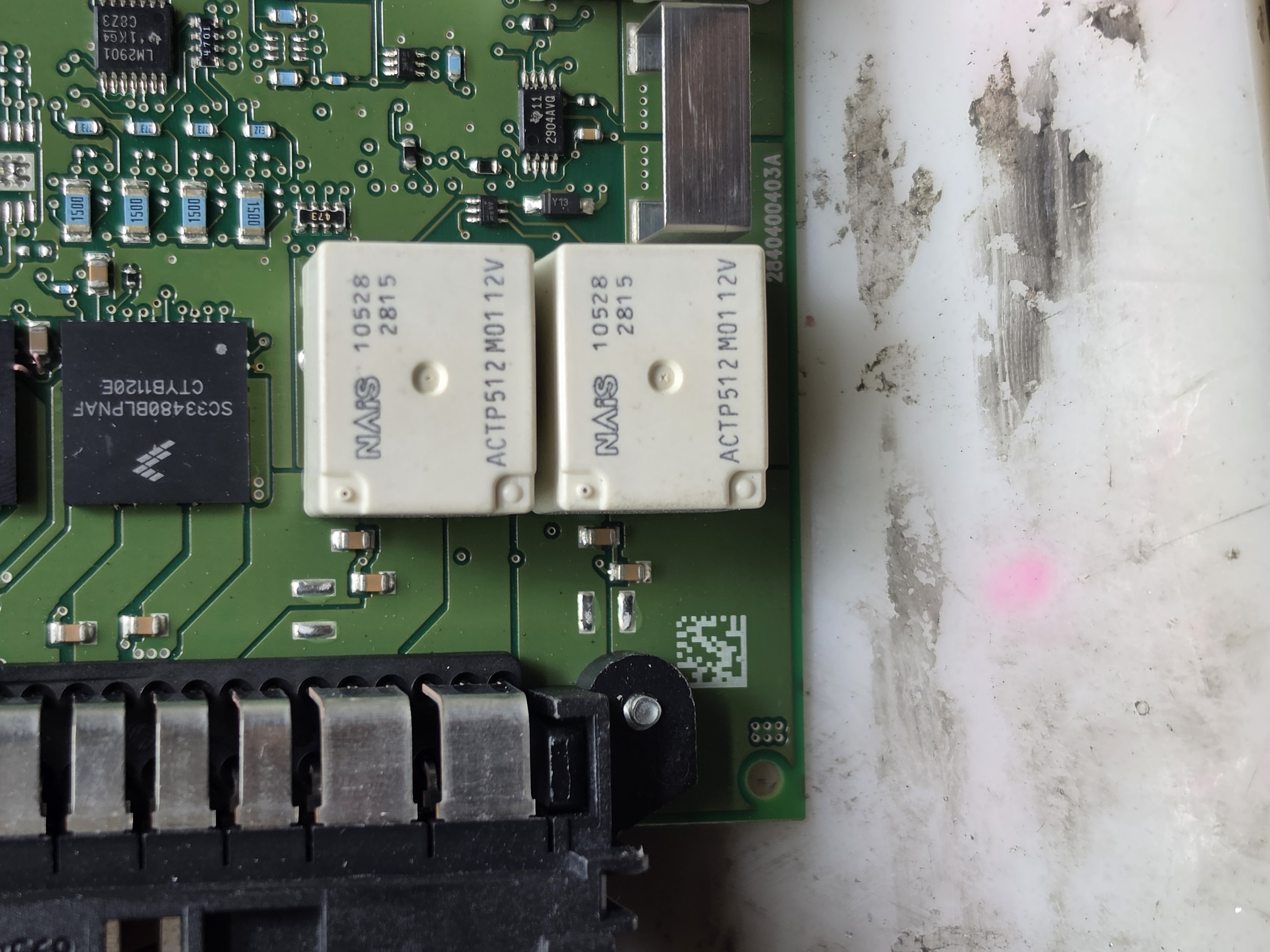

ACTP512 릴레이 부품이 문제가 있습니다.
숙달된 작업자분들은 릴레이를 쉽게 탈거 하는데
경험부족하거나 처음 작업하시는 분들은..
릴레이 탈거하다가 보드동판이 떨어지고 부품자체를
망가트리기 쉽니다.

이릴레이가 다리도 많고 다리도 두꺼워 스킬이 없으면
빼내기가 쉽지많은 않습니다.

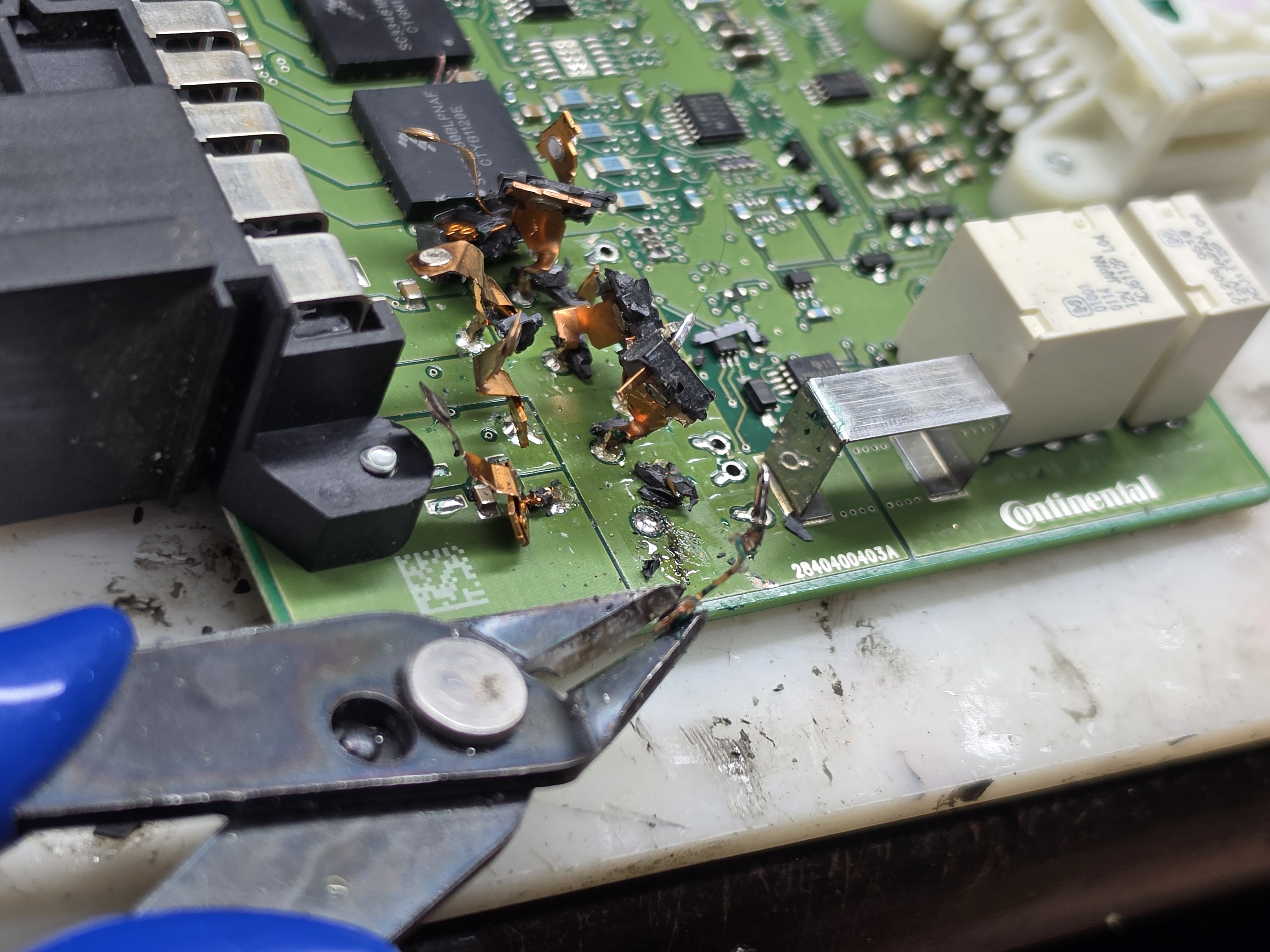

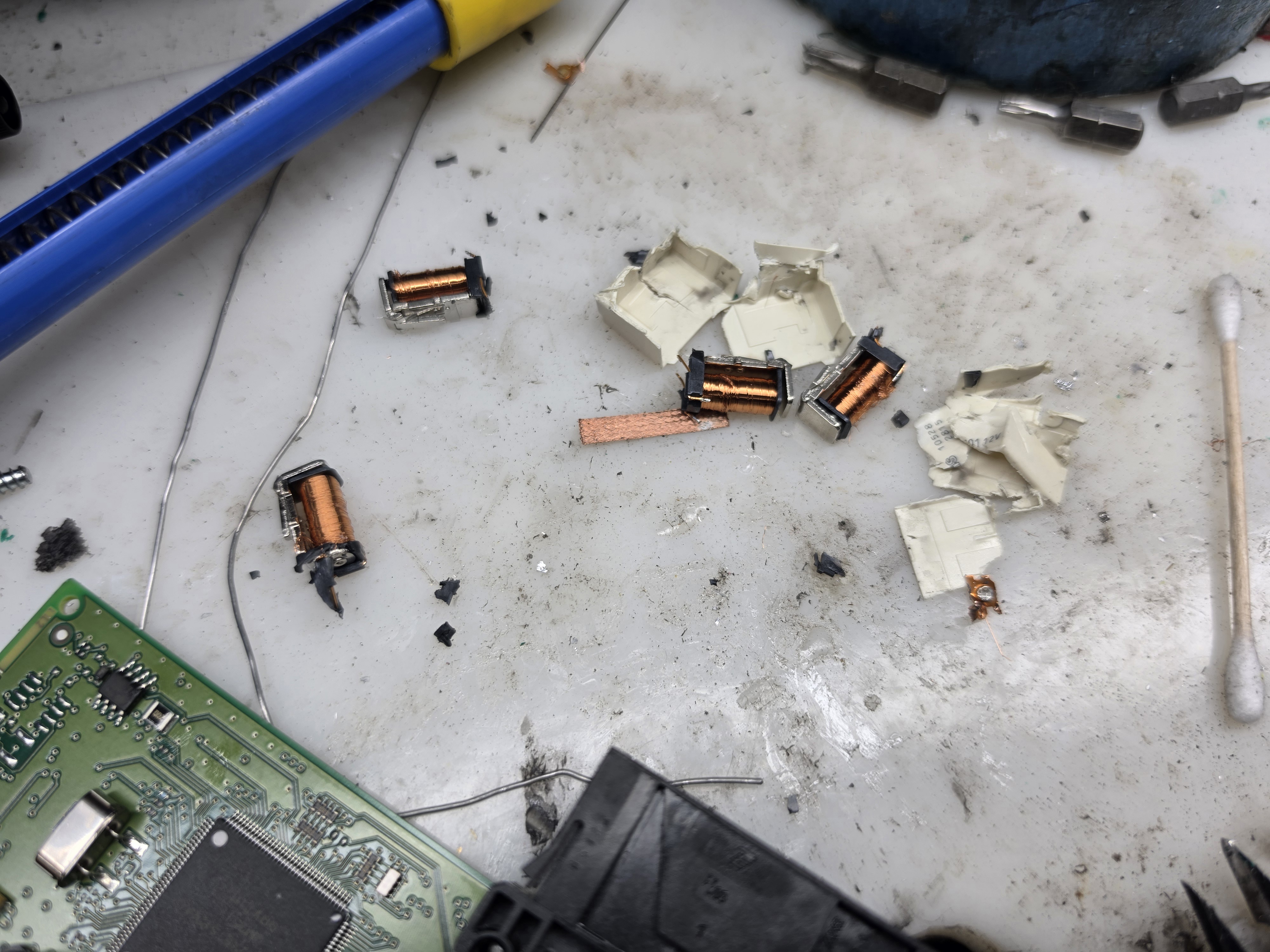

그래서 방법을 안내드리면 릴레이를 부셔서
핀 다리만 두고 모두 조금씩 분해 파손시켜서
핀 다리만 남겨 둡니다.

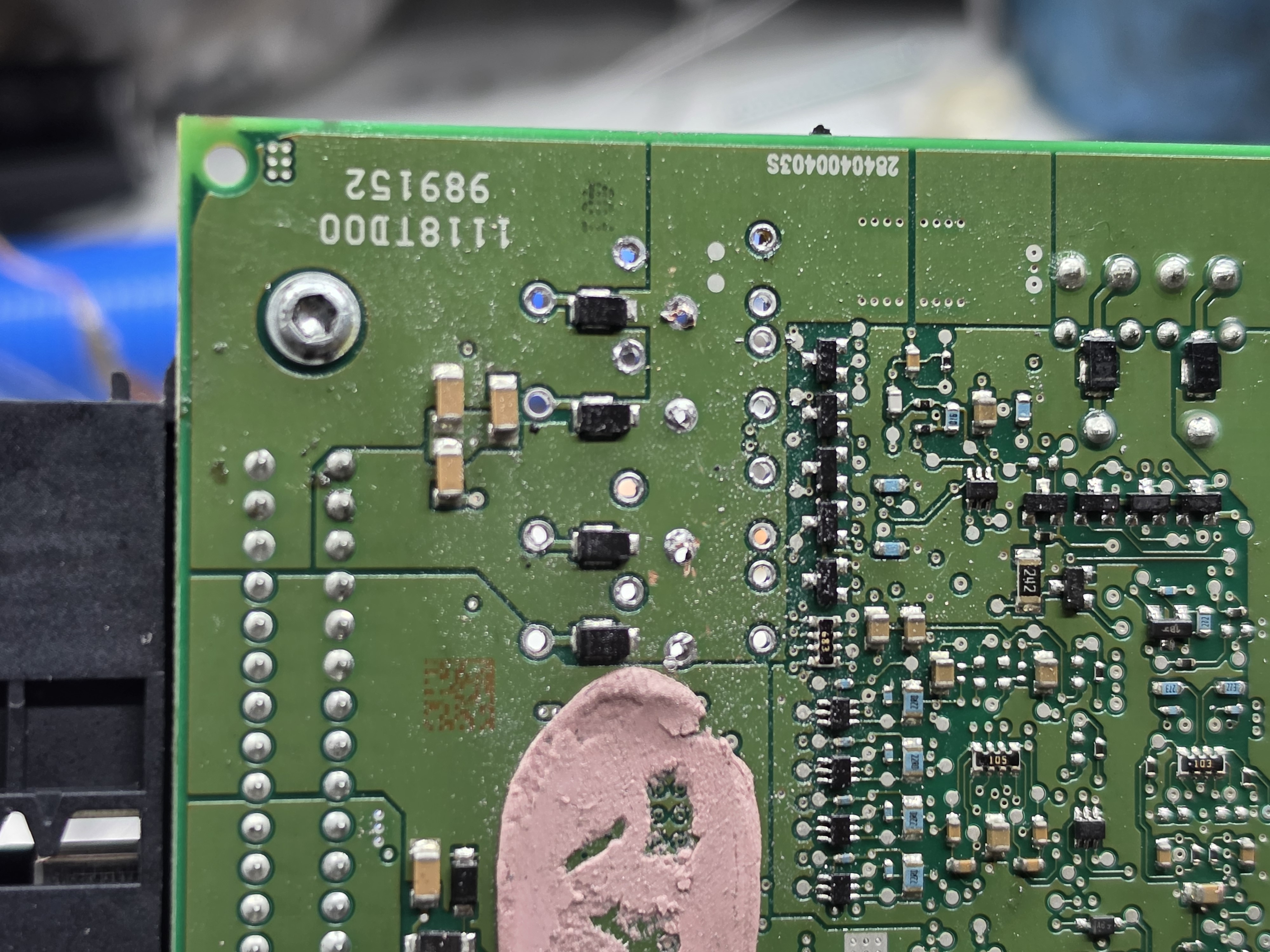

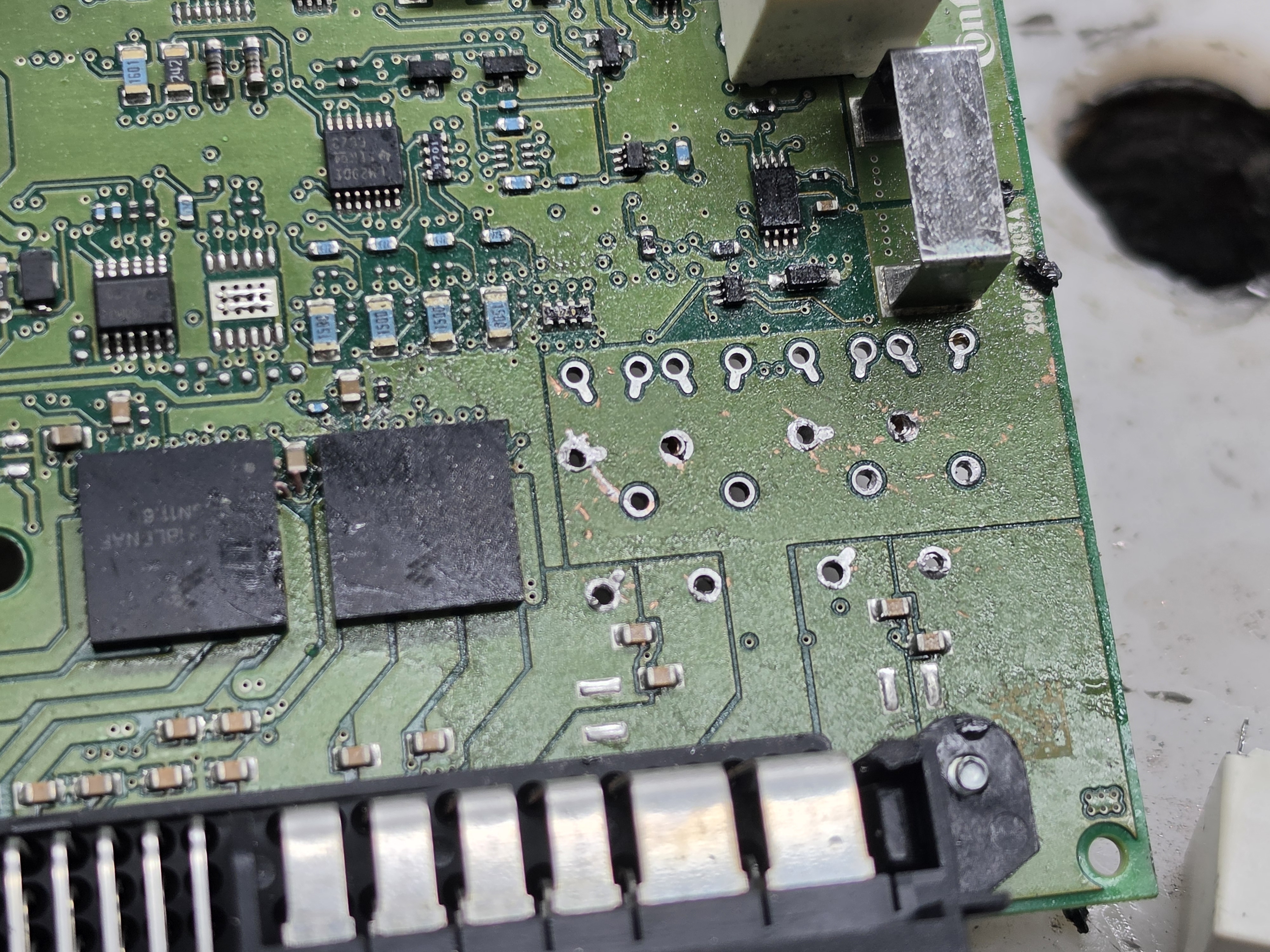

다리만 있는 상태에서 납땜후 달궈서 공구로 잡고
빼내면 됩니다.



자신없는 분들은 이방법을 추천 드립니다.
시간적으로 금방 됩니다.^^
