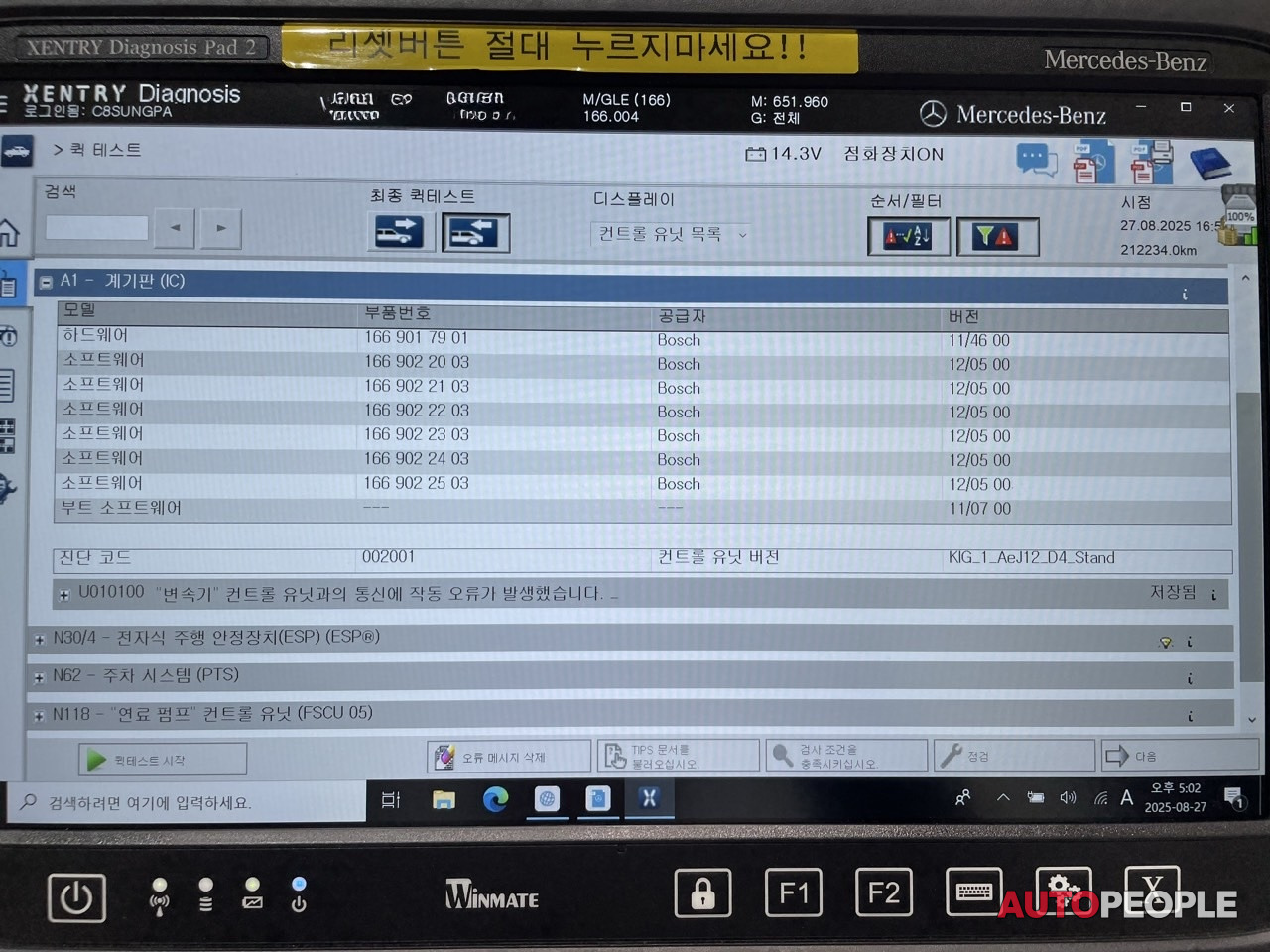

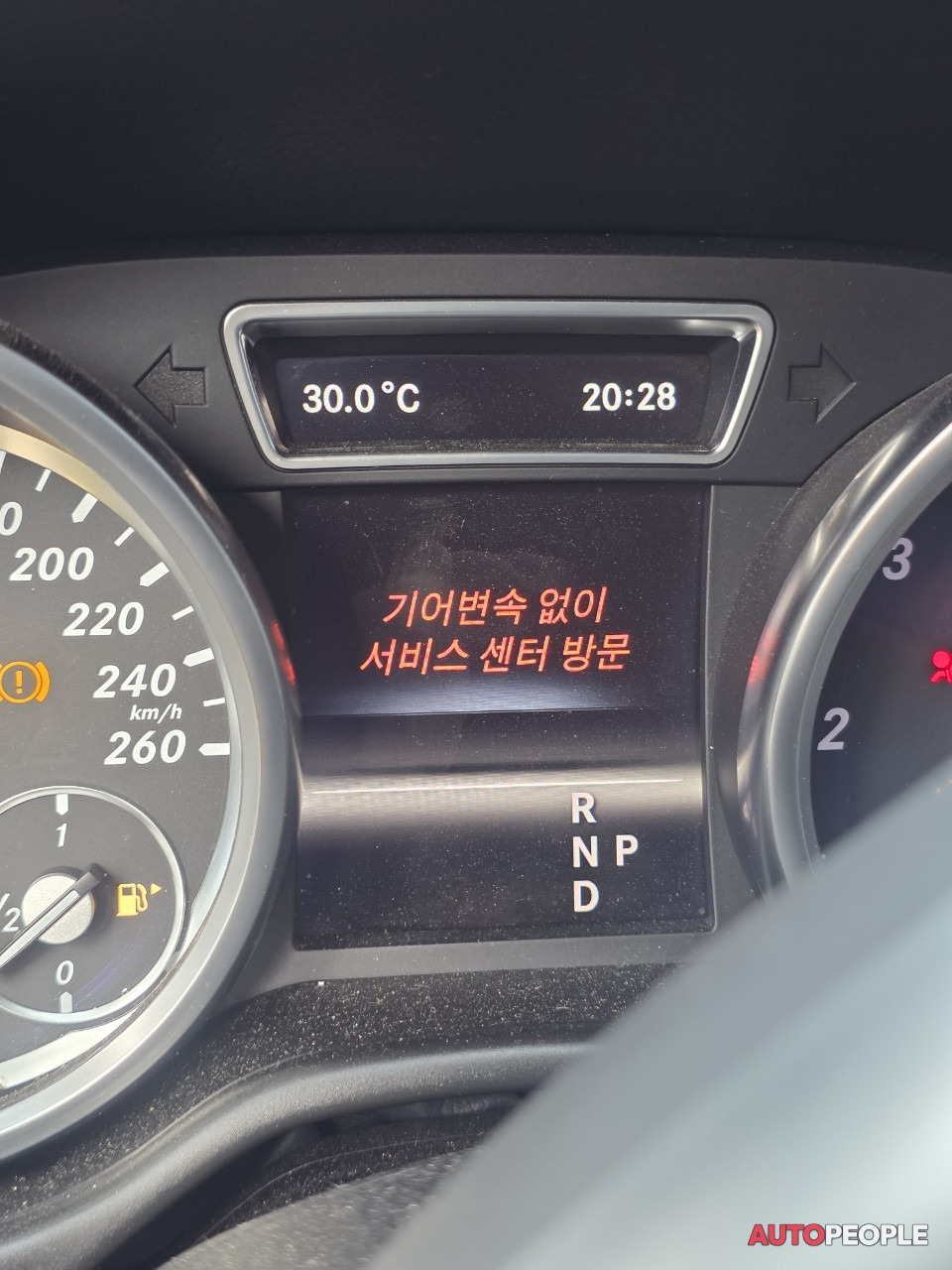

계기판 경고등
미션 인디게이터 위치 표시 불가

진단기 차량과 연결 안 됨

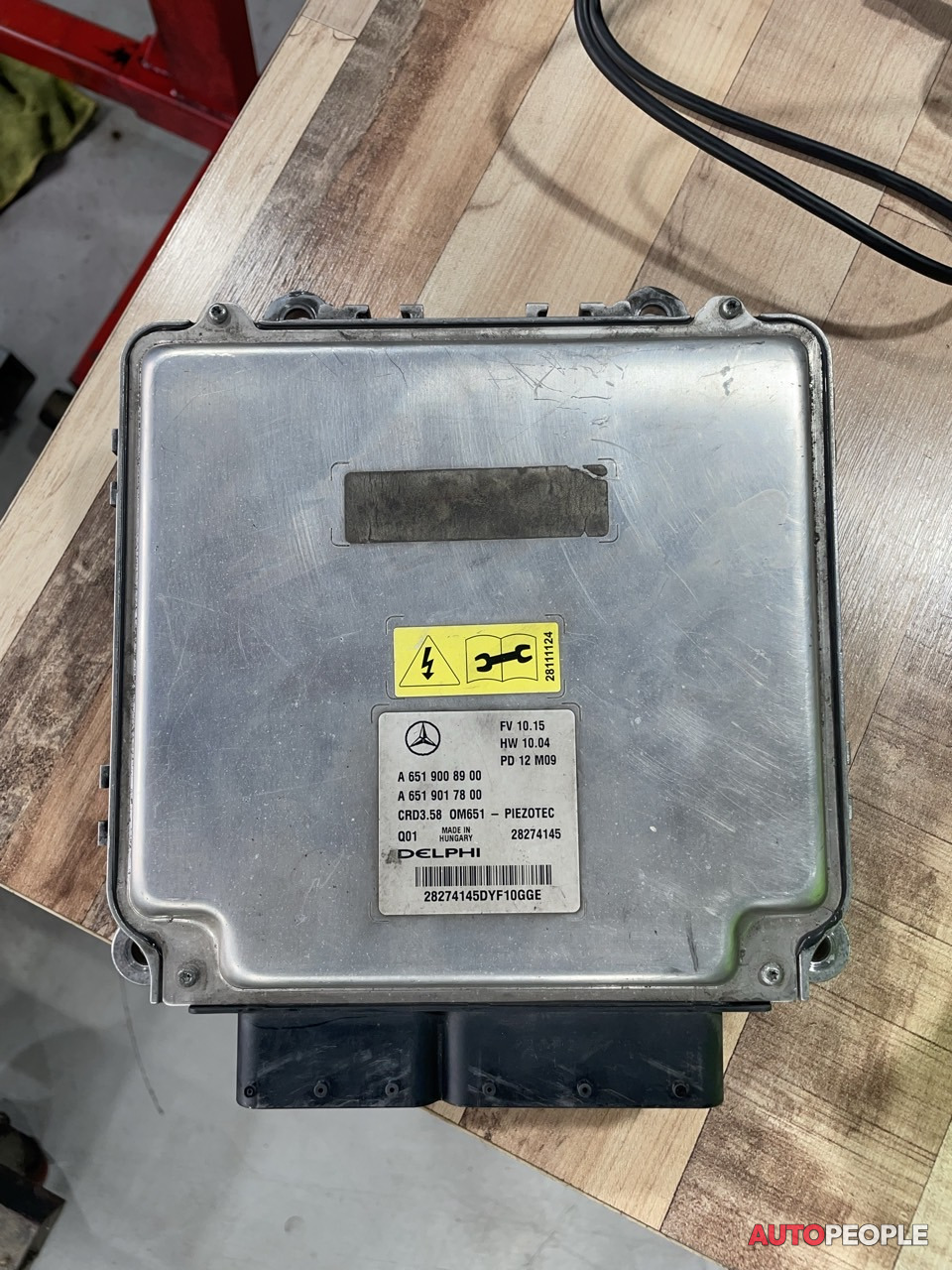

ecu 탈거
엔진타입 om651, ecu타입 crd3.58

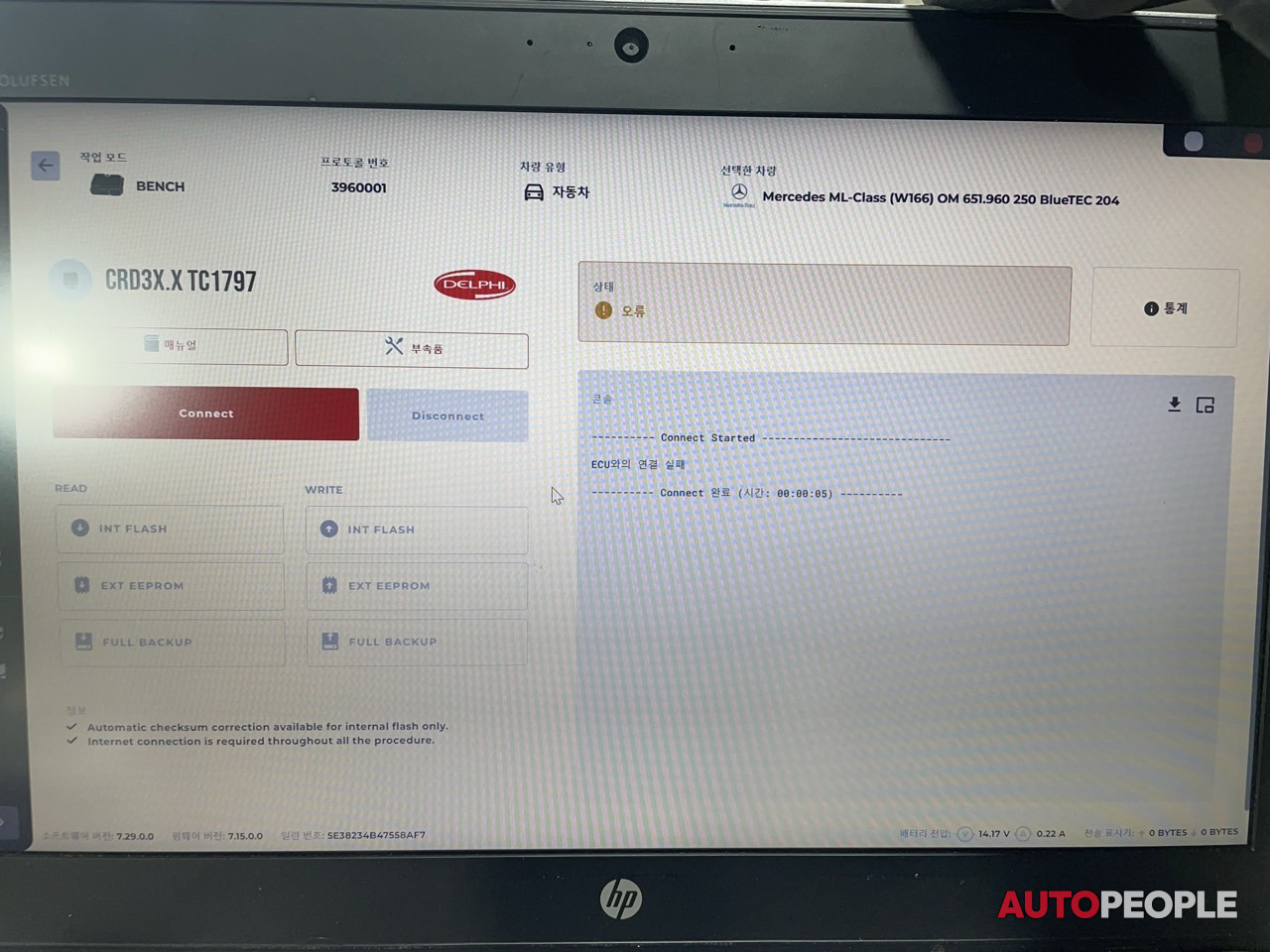

ecu 연결 불가

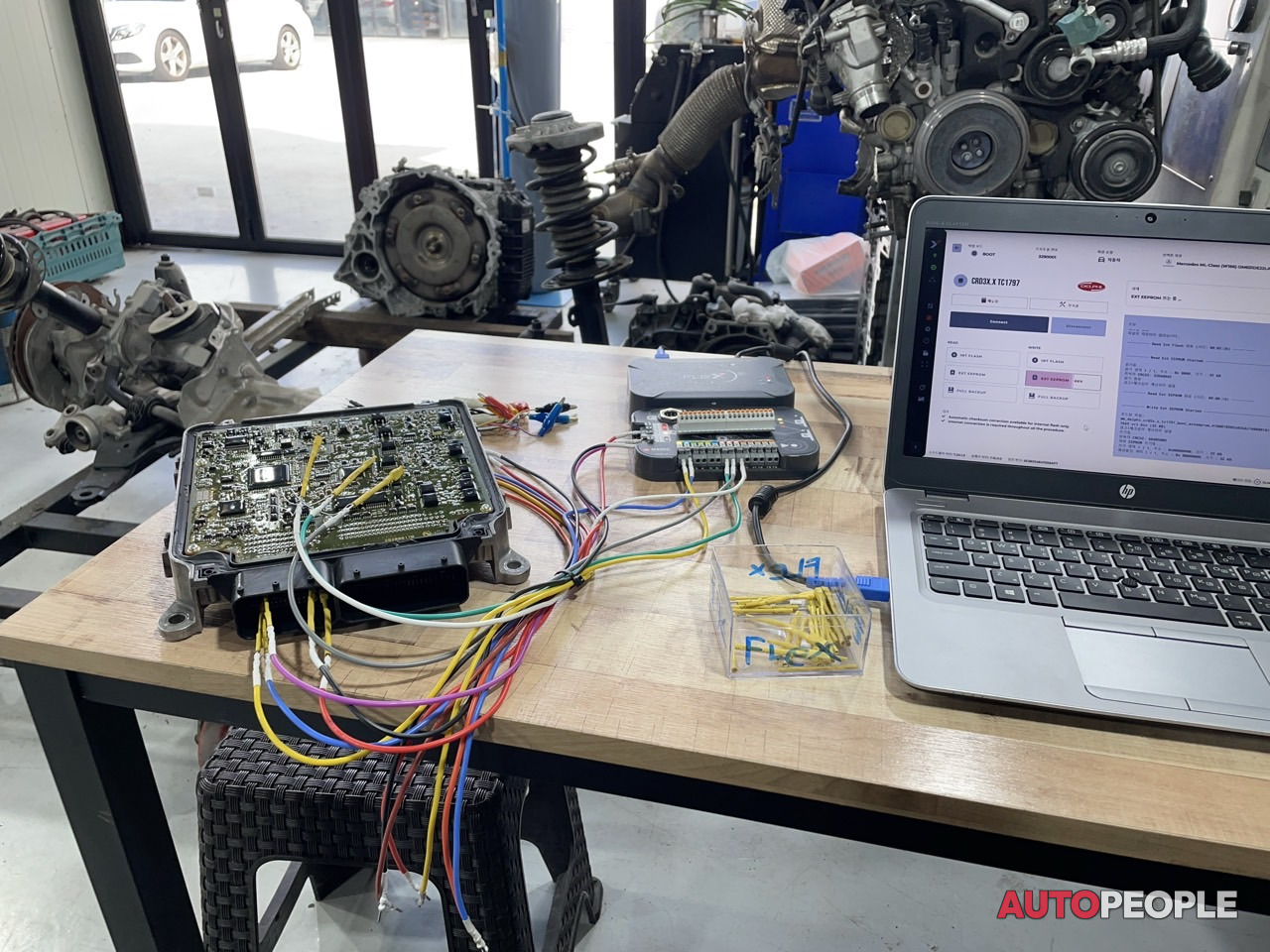

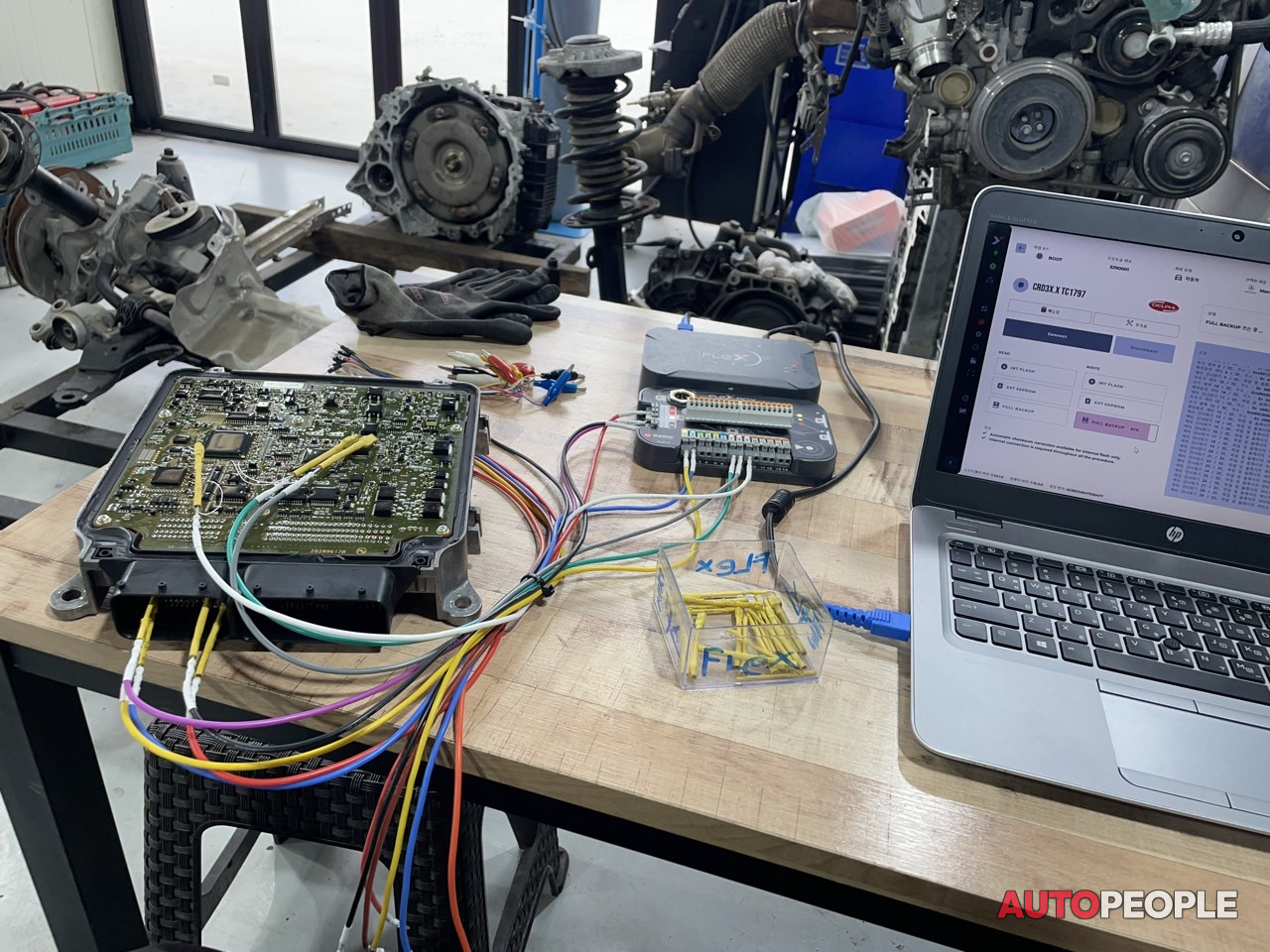

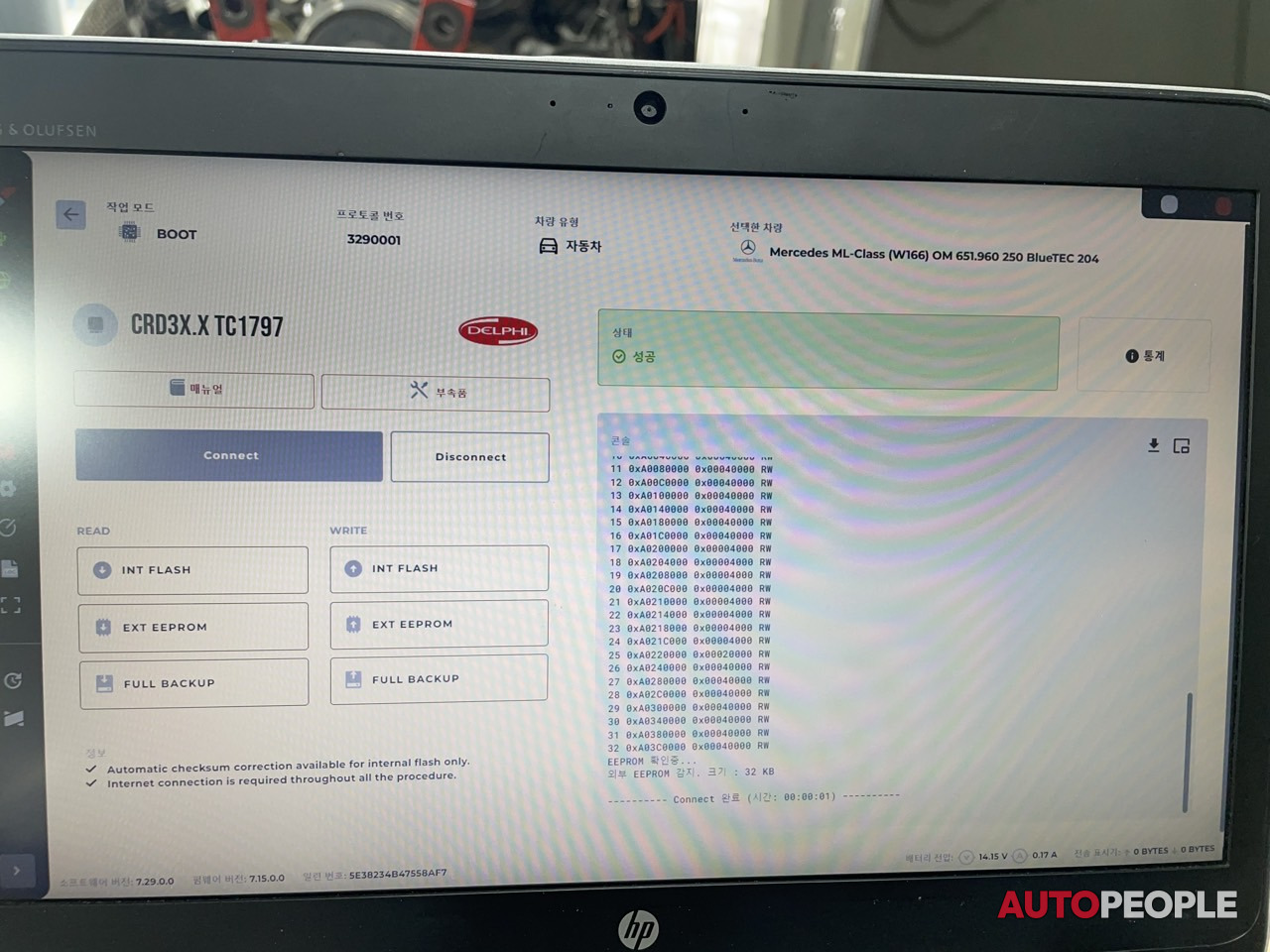

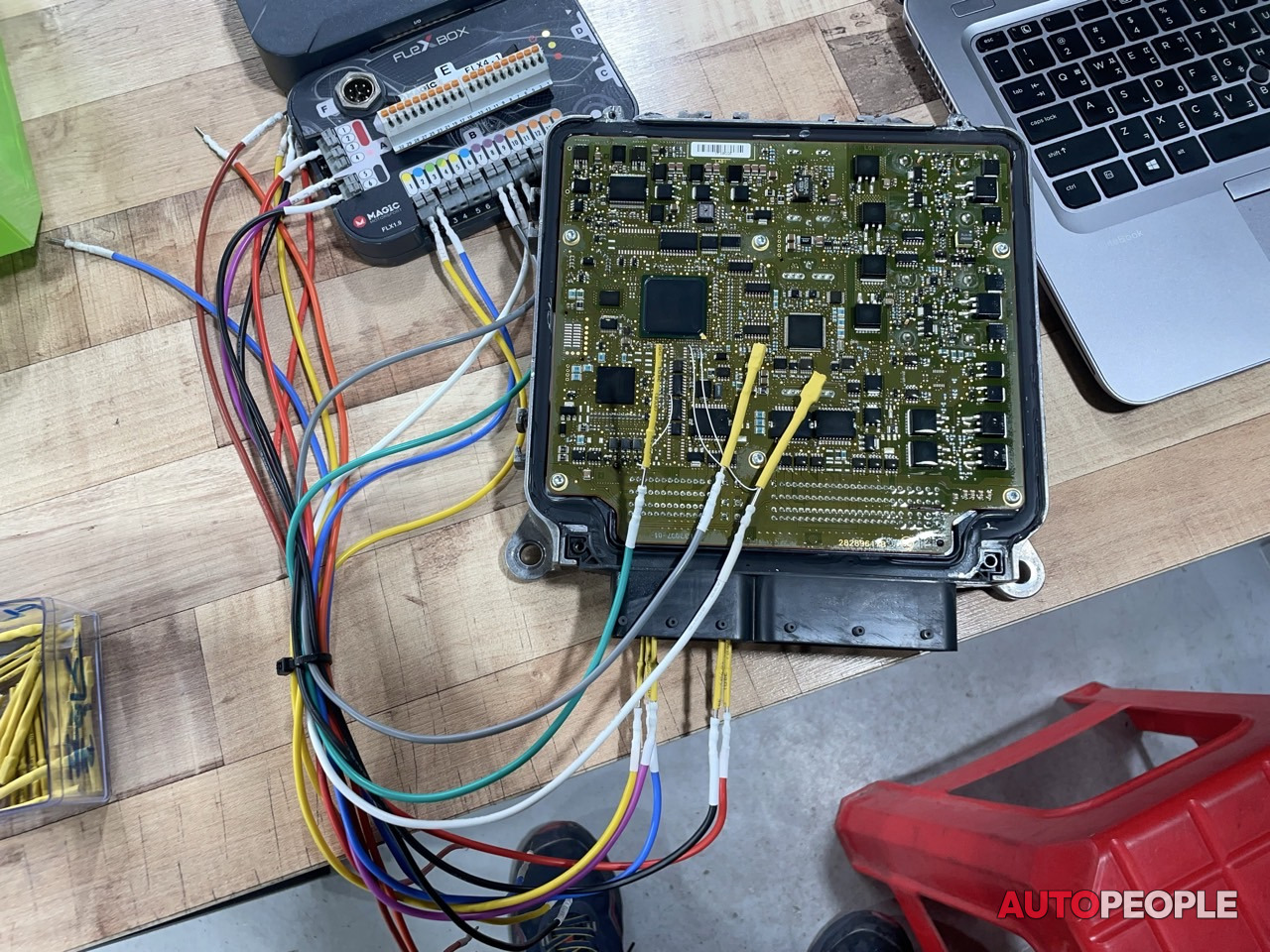

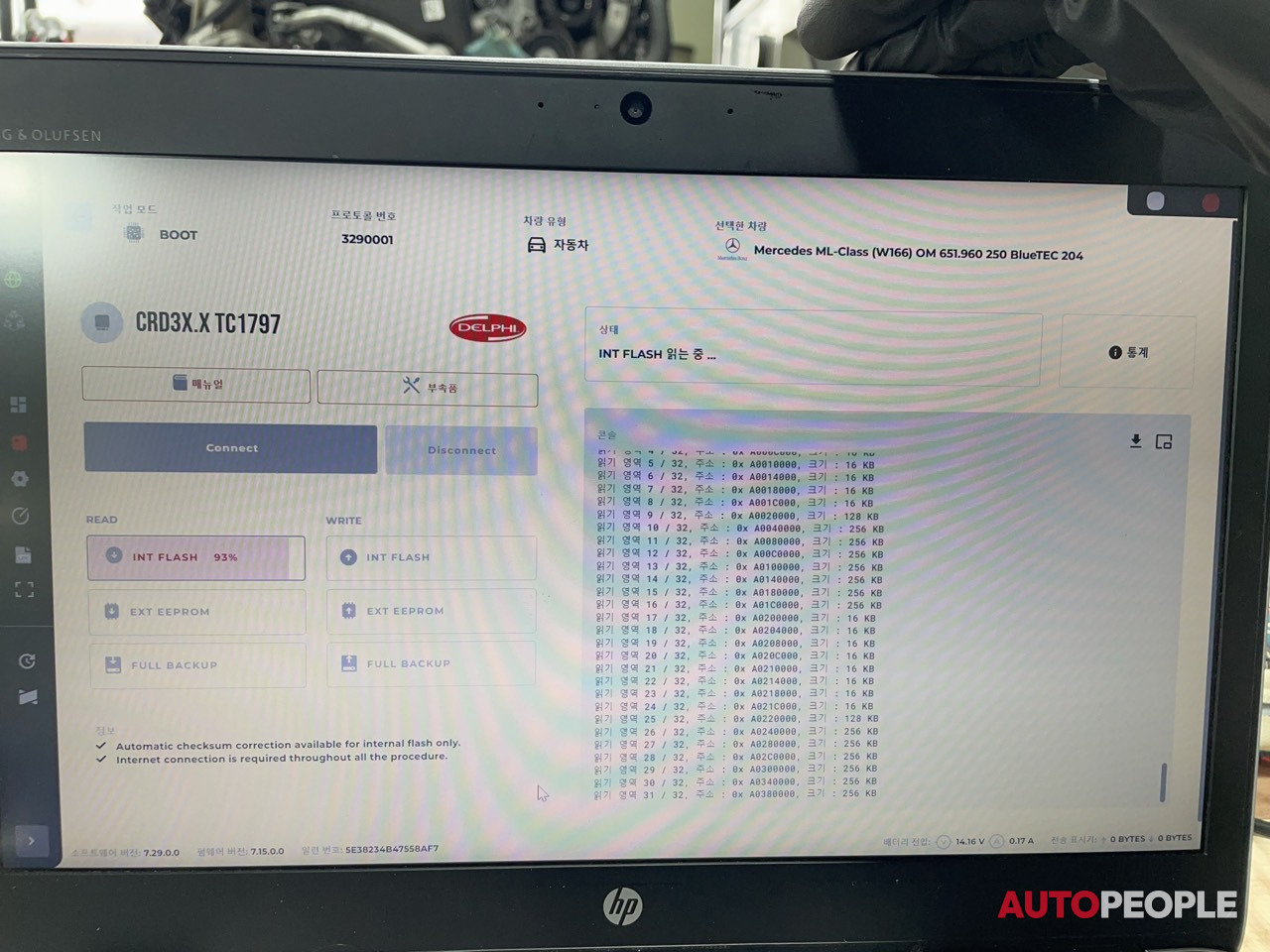

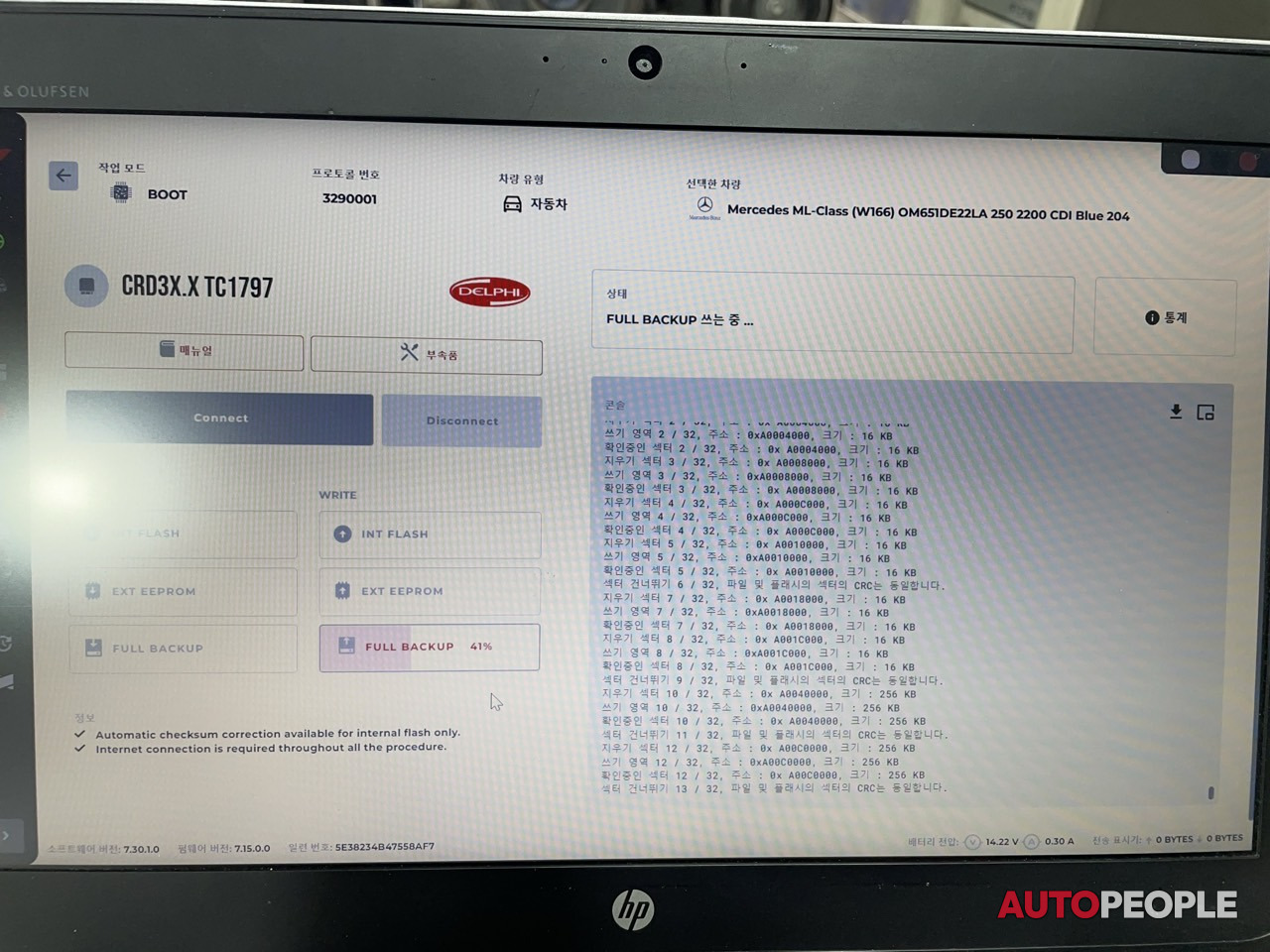

부트모드 연결 완료

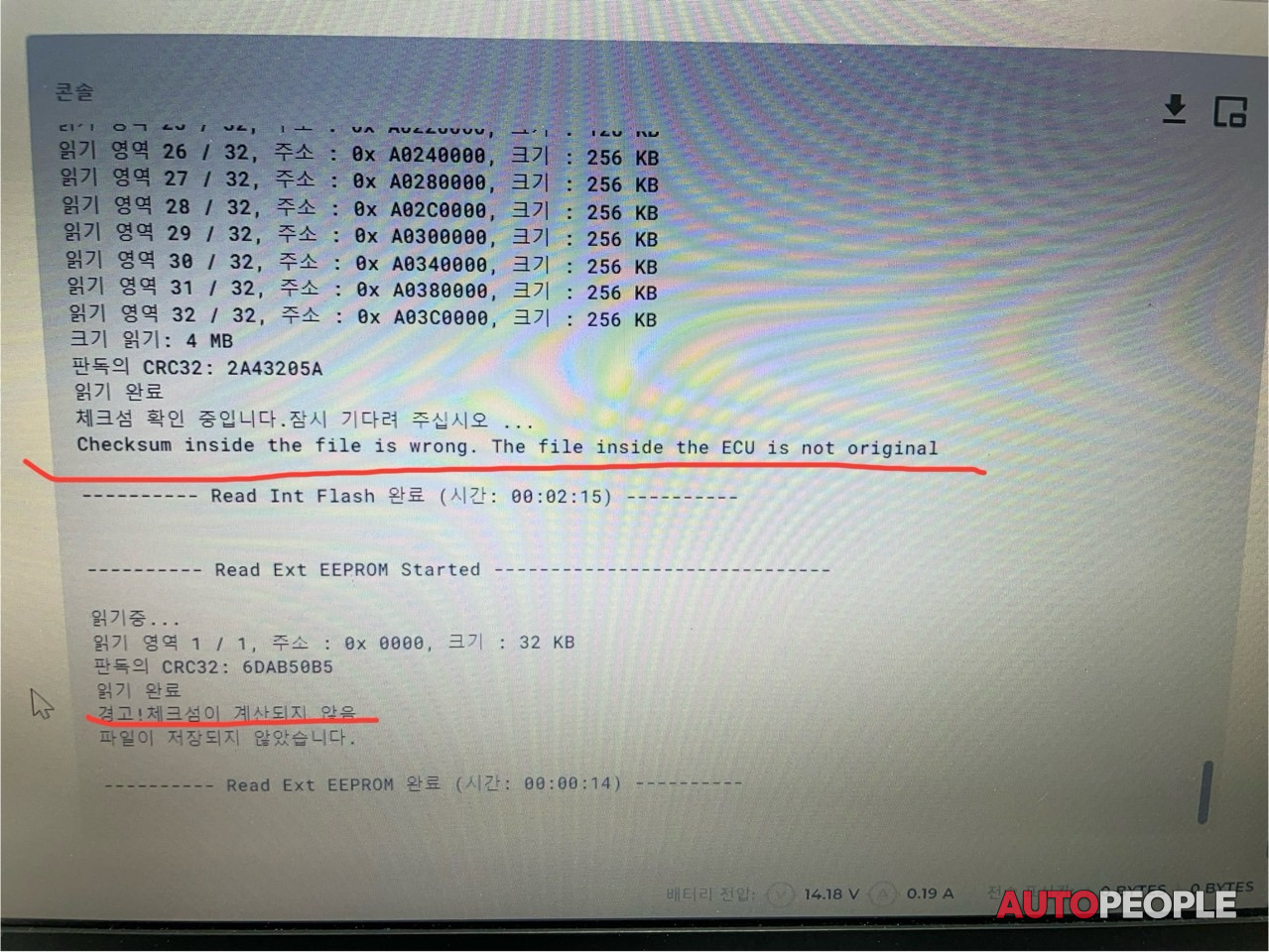

내부 플래시 읽히지만 첵섬 맞지 않음

동일한 다른 ecu 데이터 otp구간 원본 ecu와 동일하게 수정
원본 ecu에 수정 한 데이터 넣고 차량 진단기 정상 진입 후 고장코드

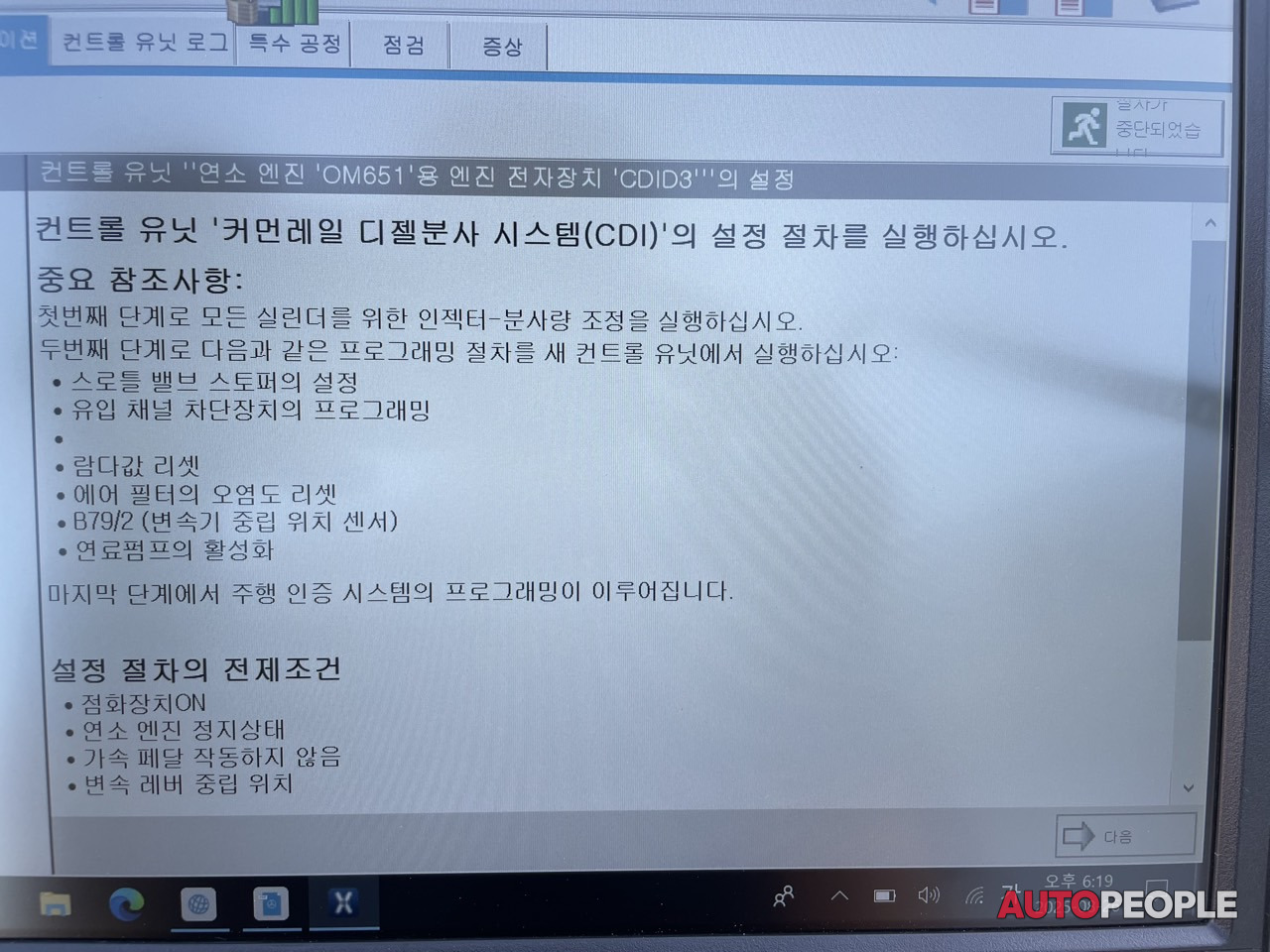

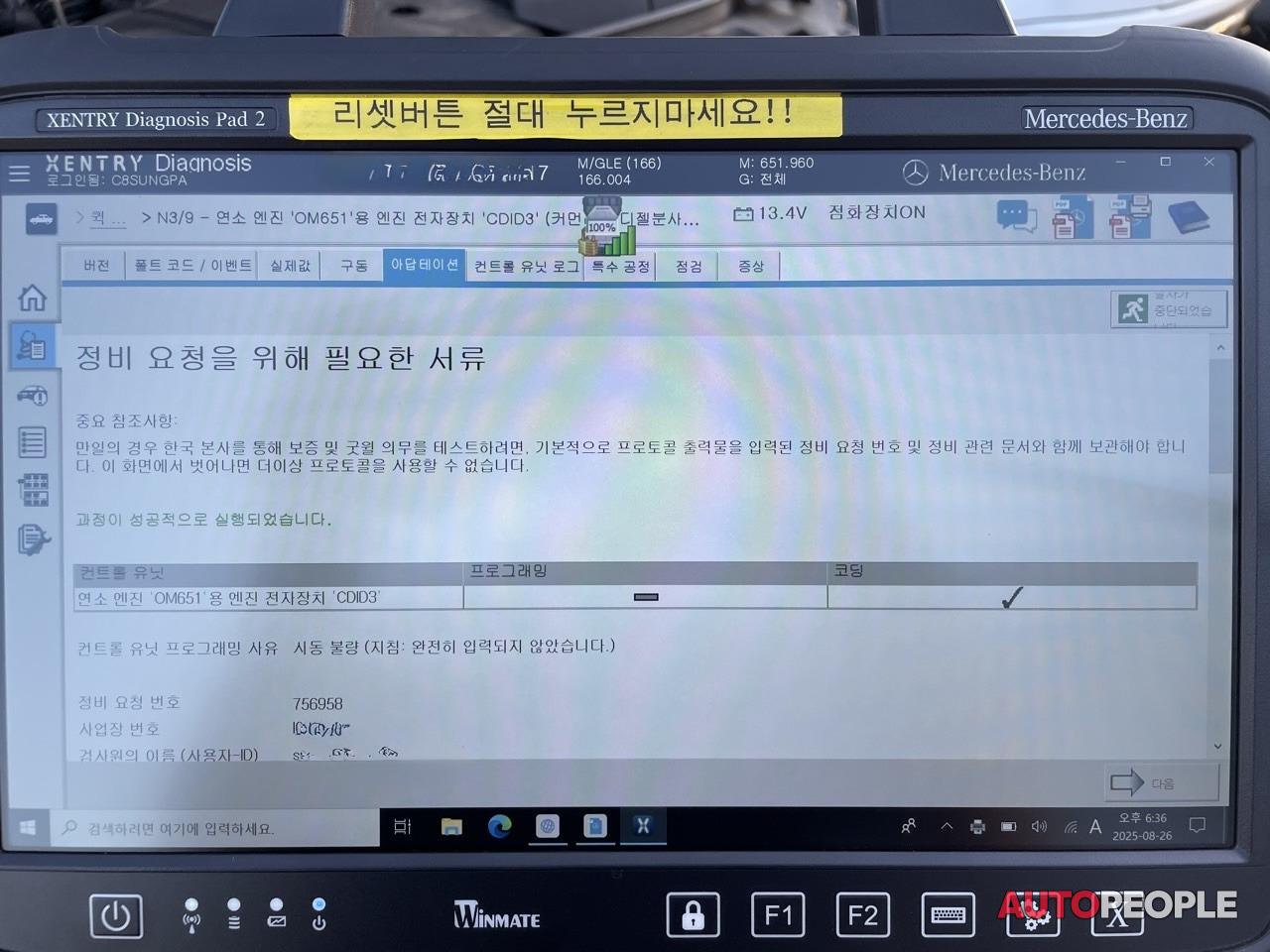

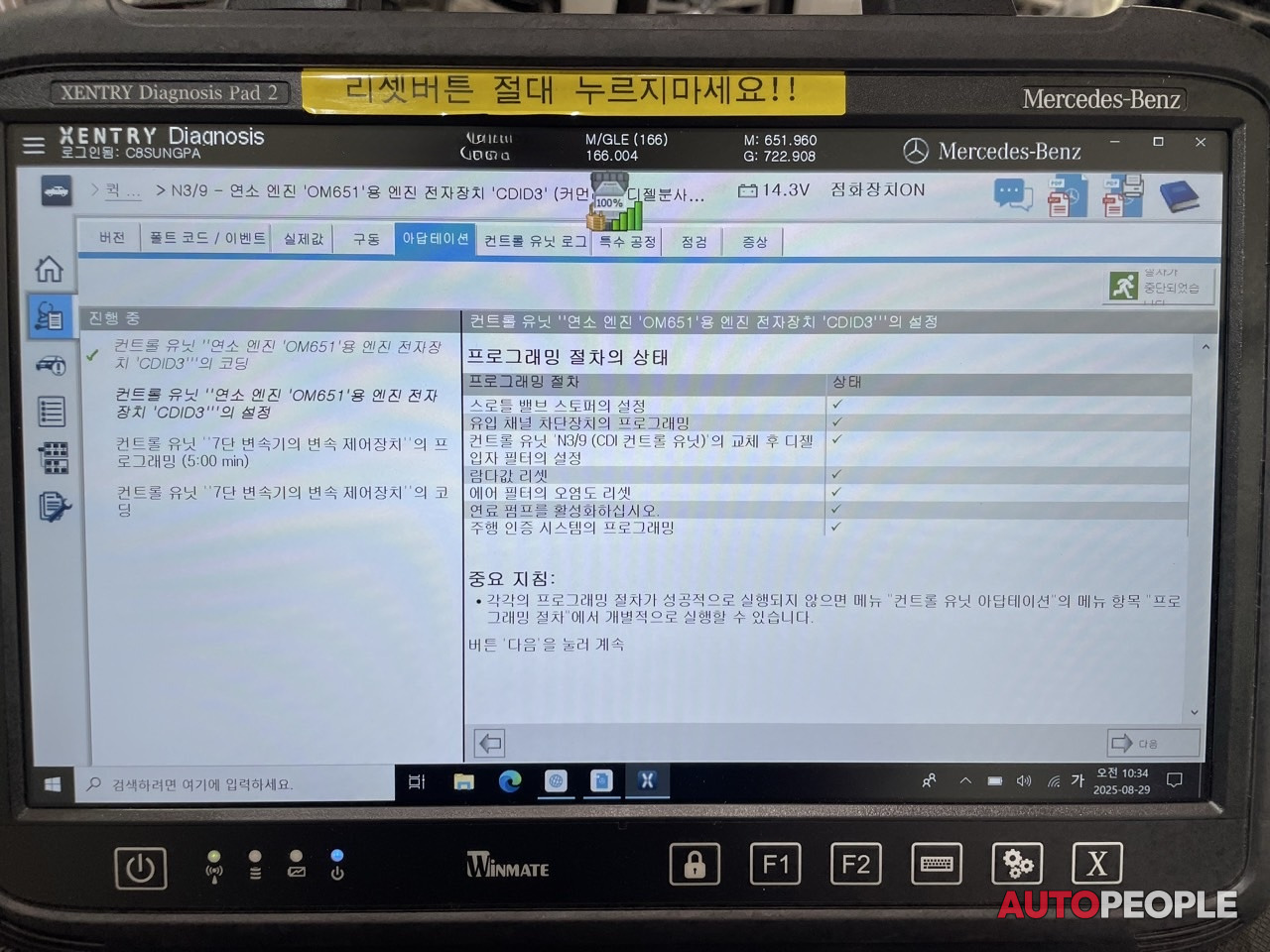

ecu 프로그래밍 시도

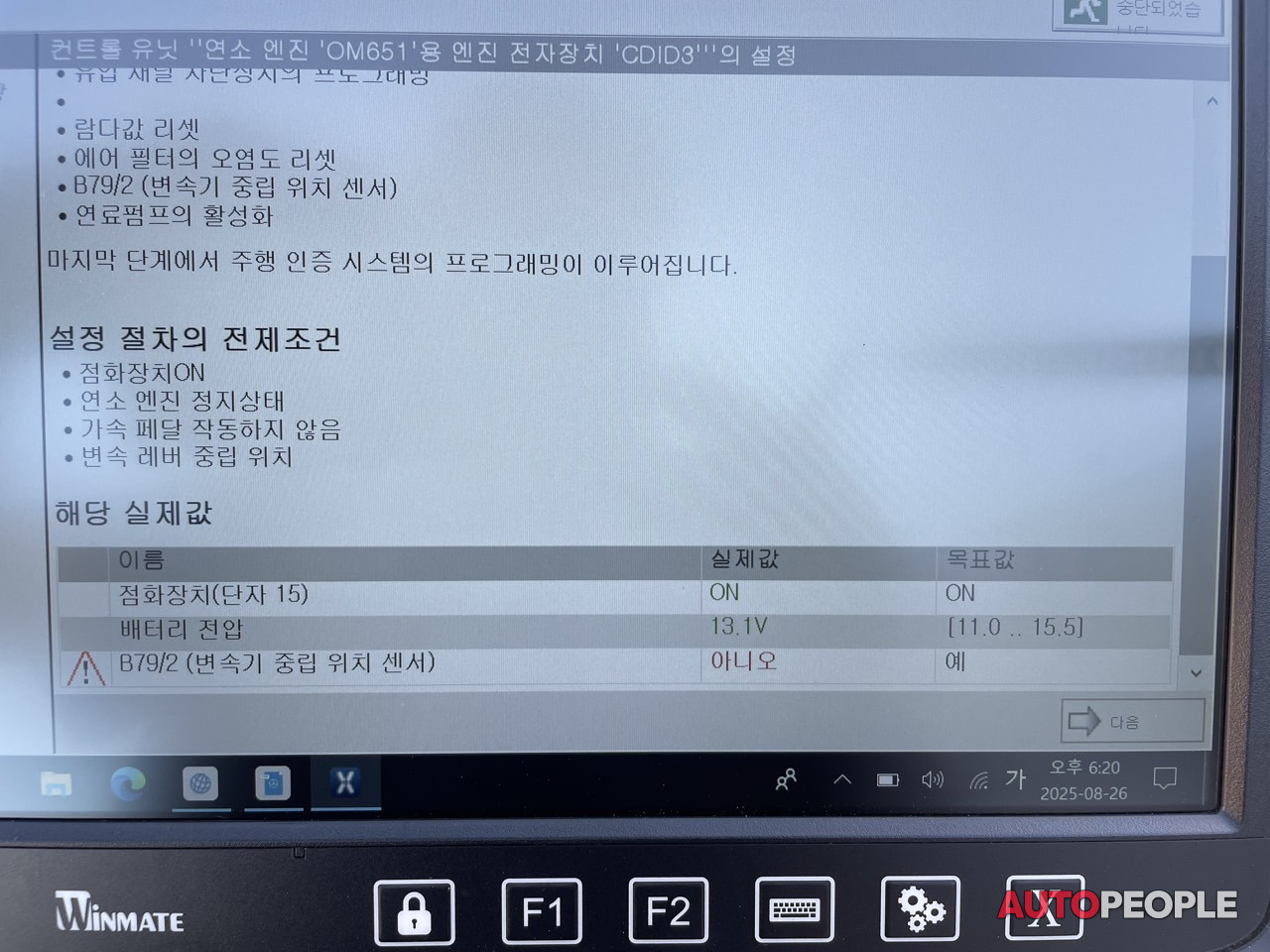

변속기 위치 상태값 불량

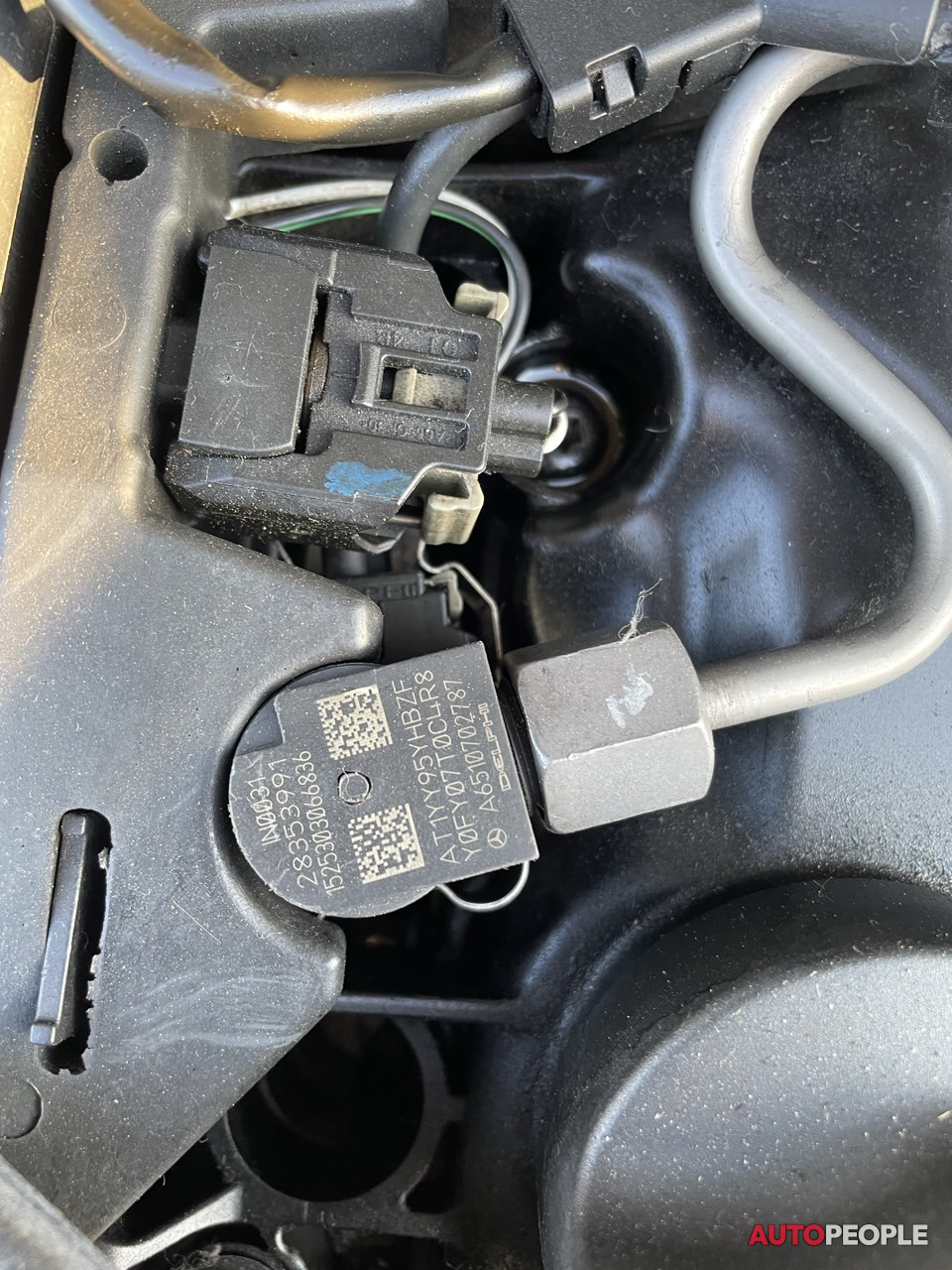

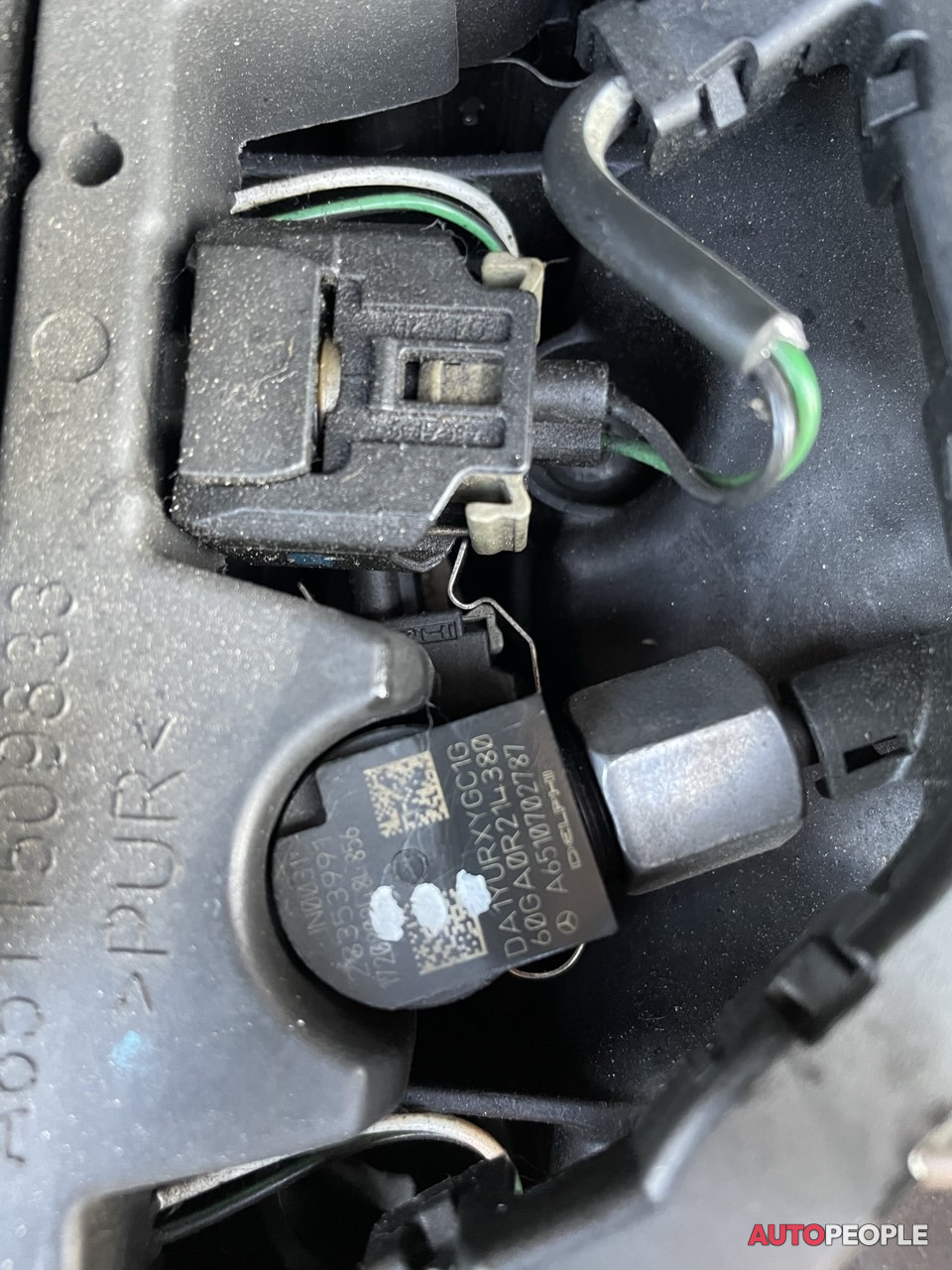

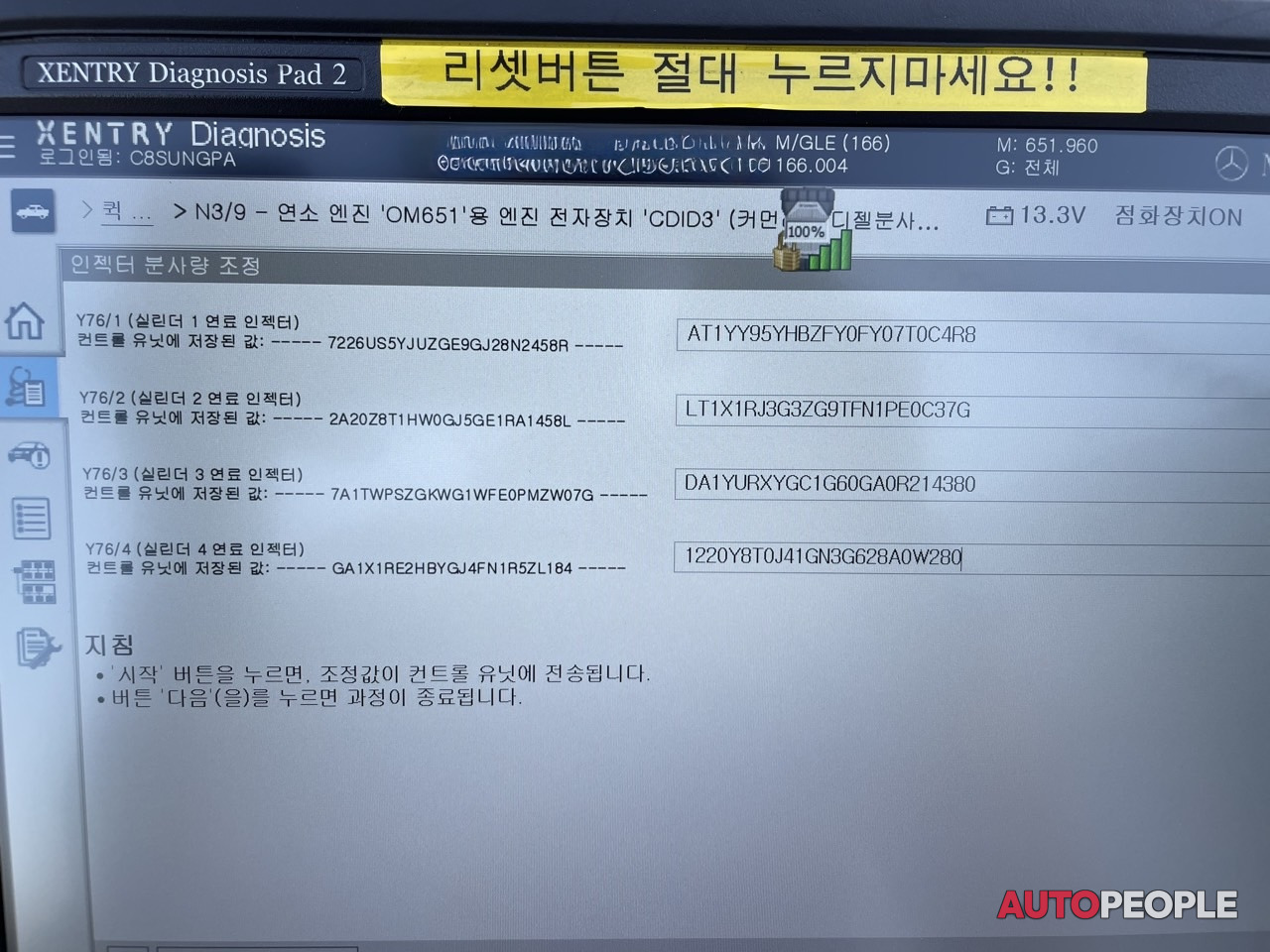

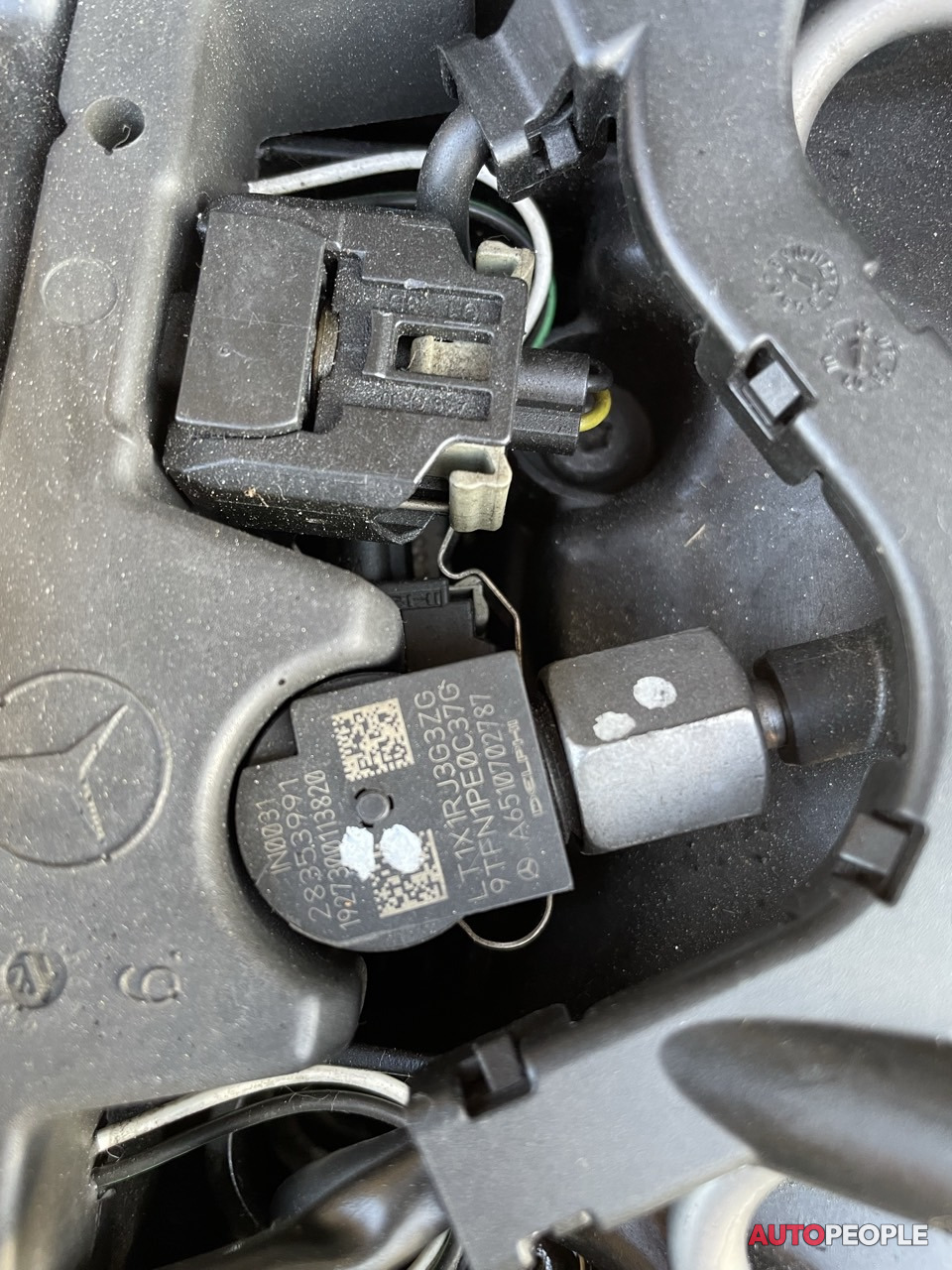

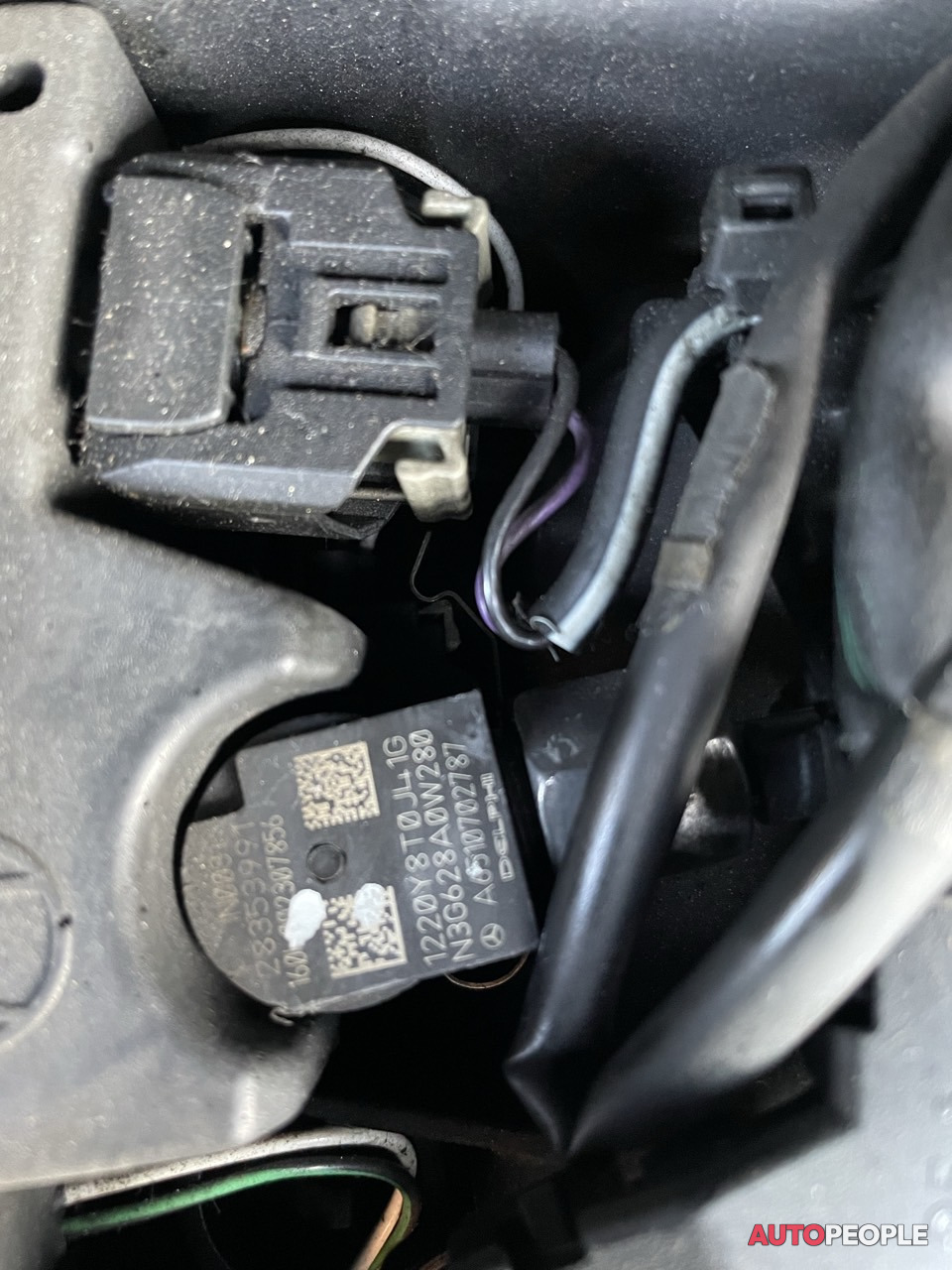

인젝터 넘버 삽입

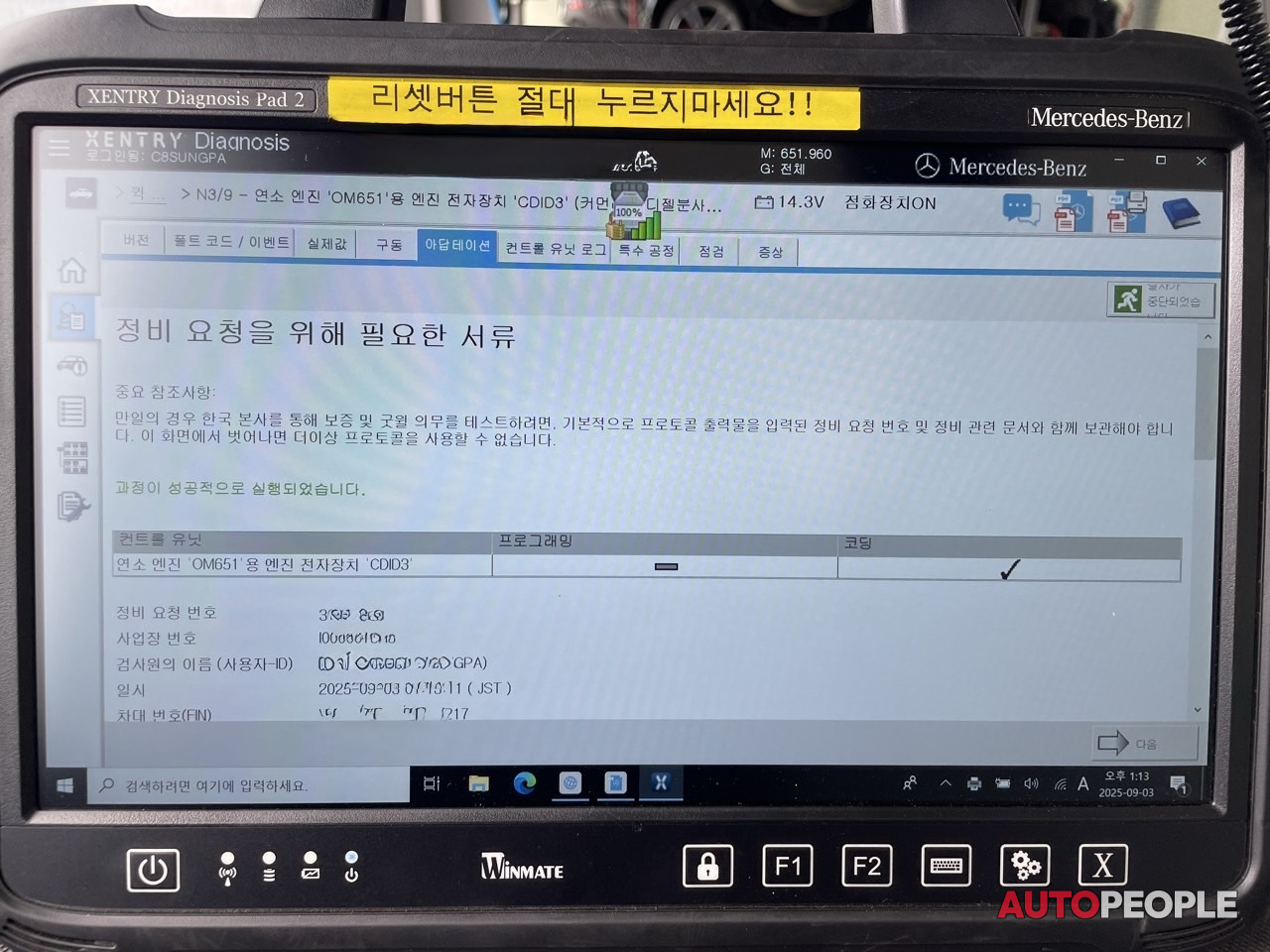

scn 코딩 완료

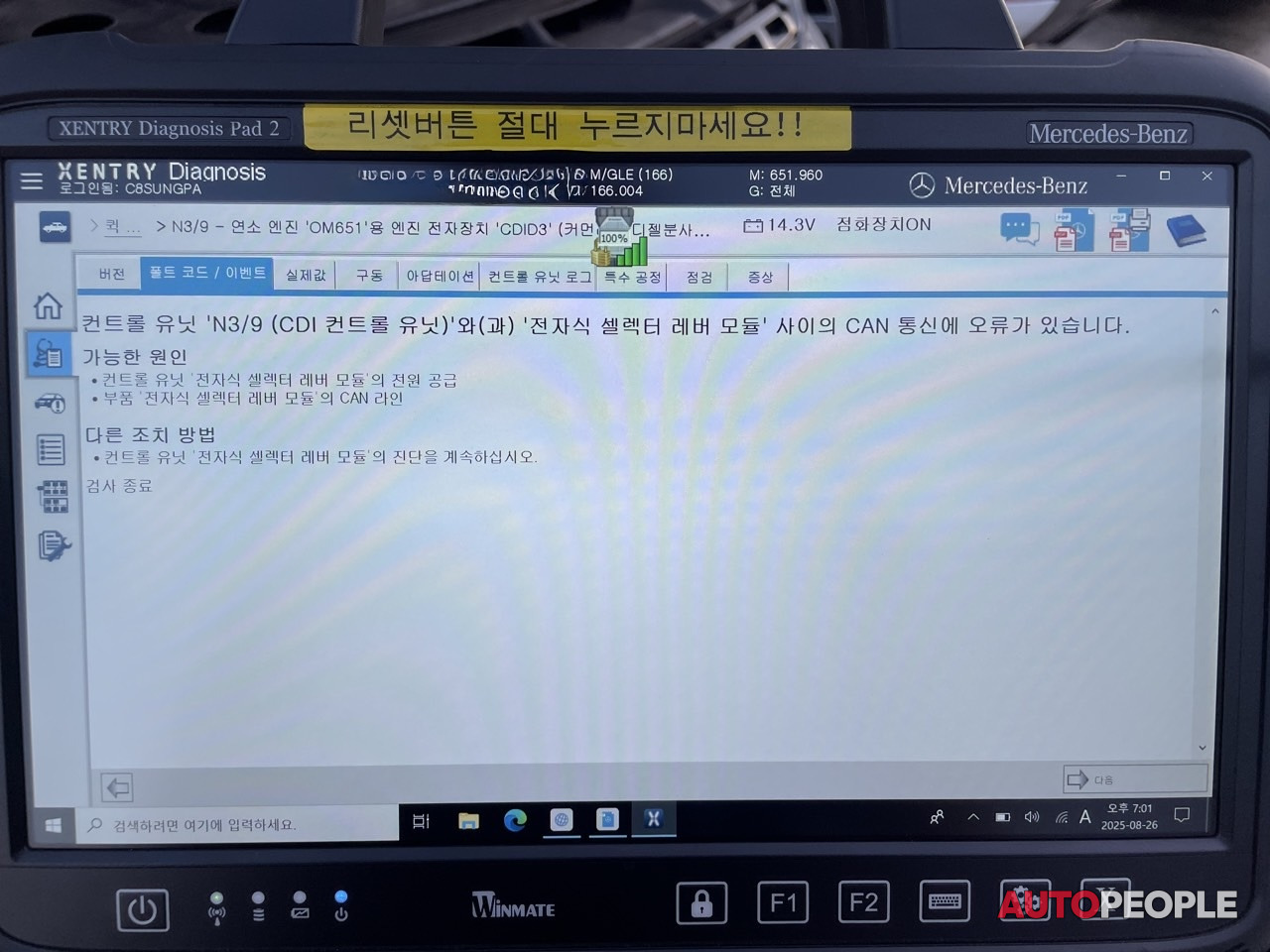

ecu 프로그래밍 후에도 tcu 및 셀렉트레버 통신 불량

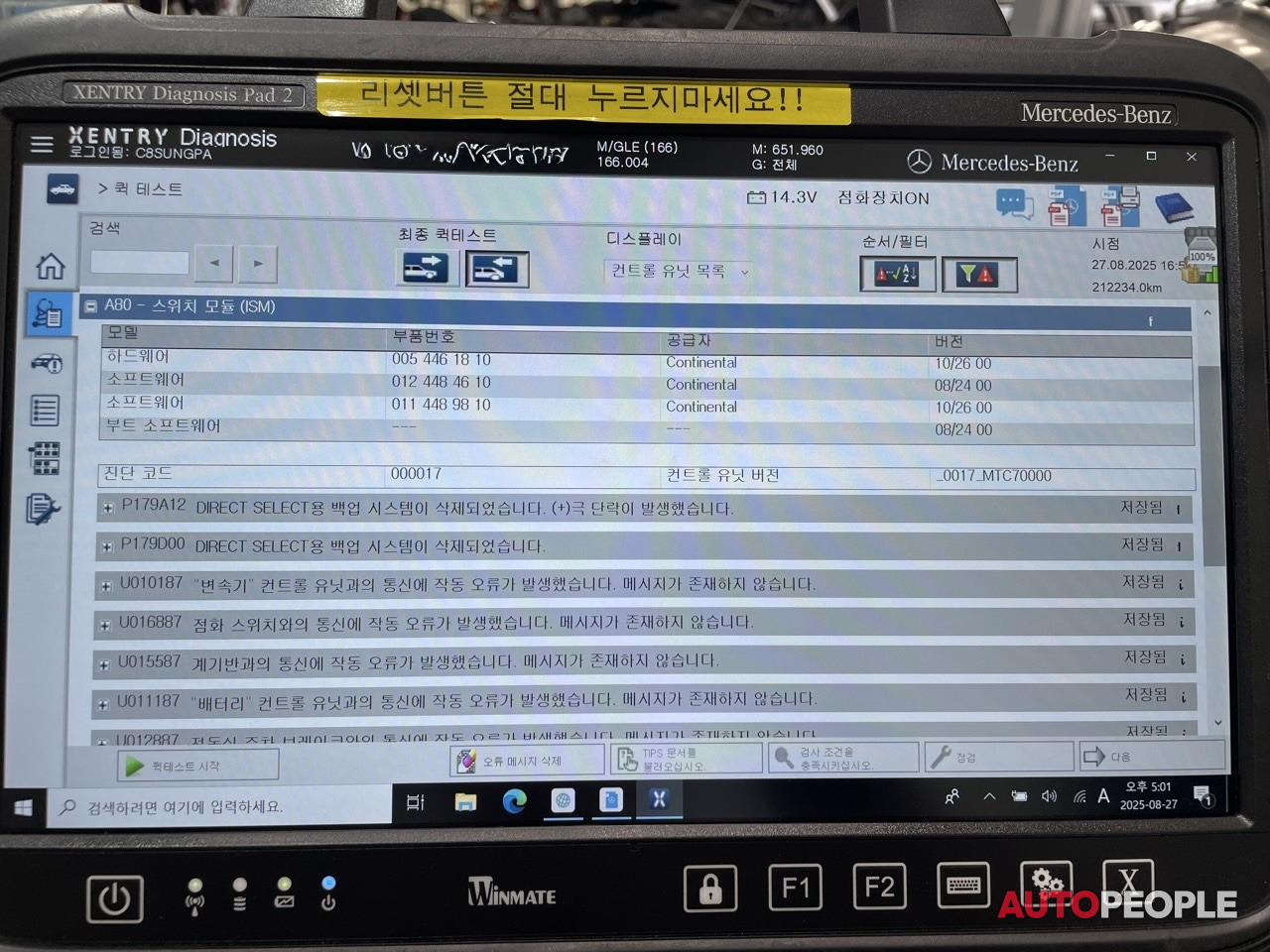

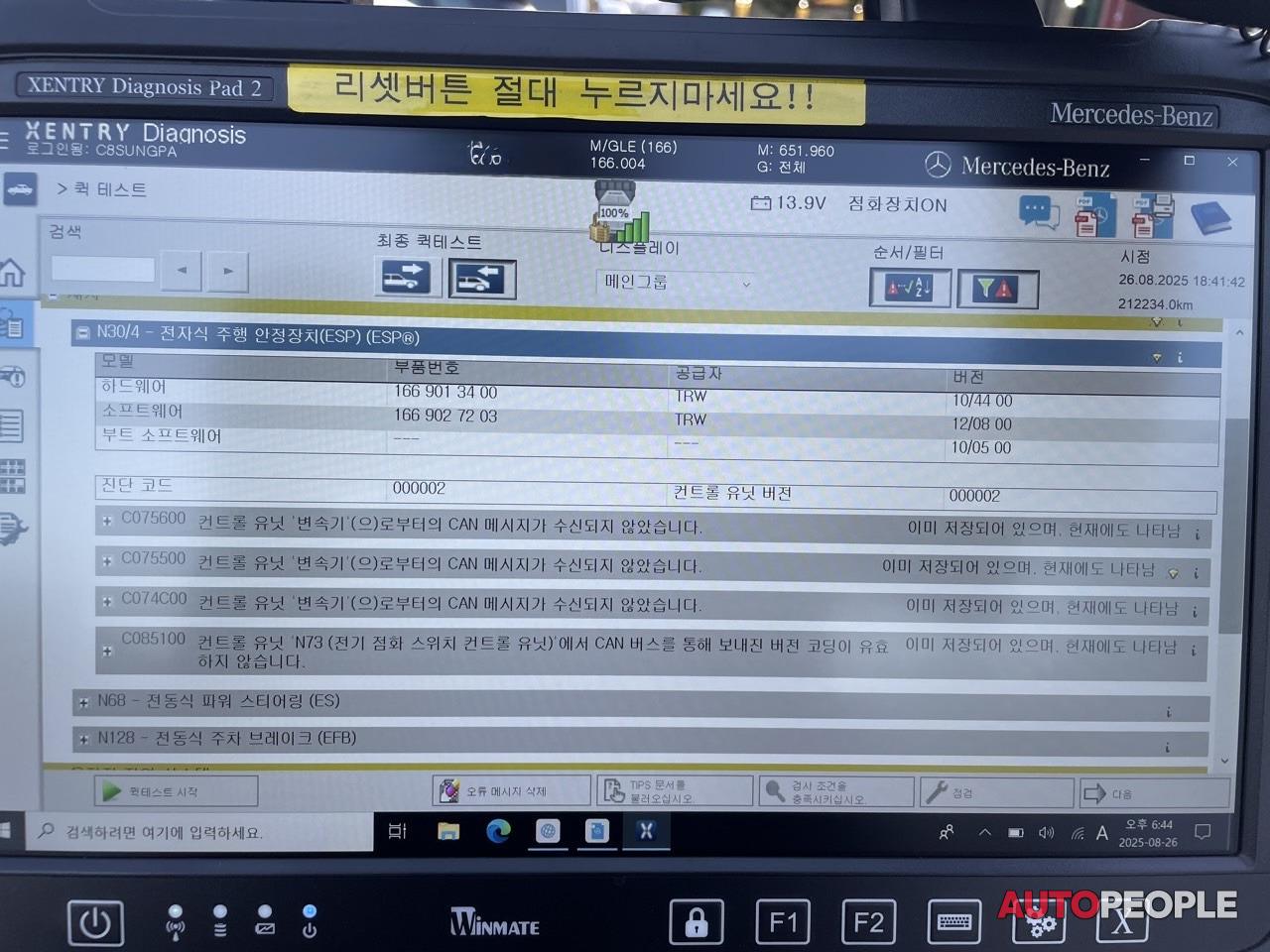

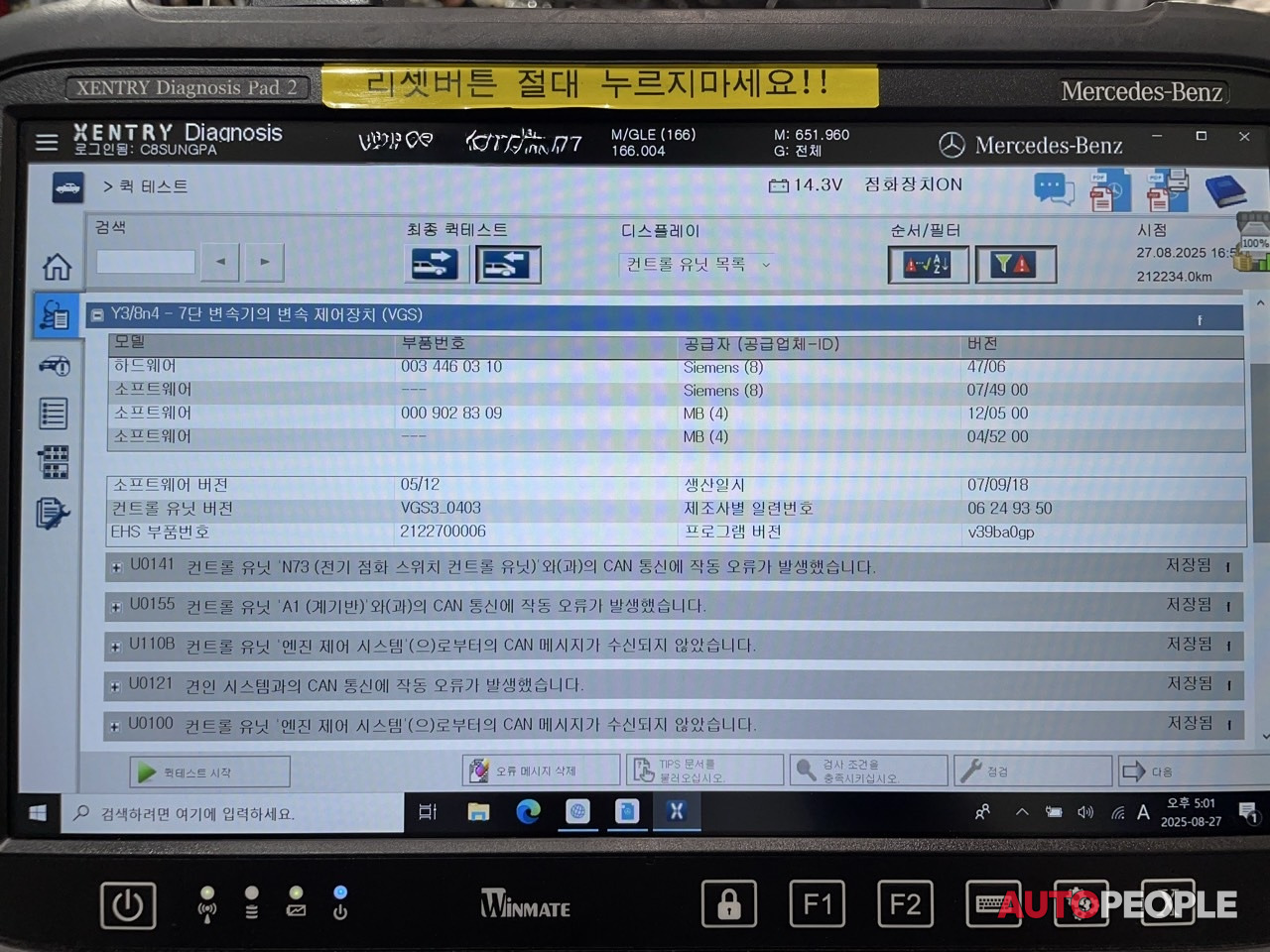

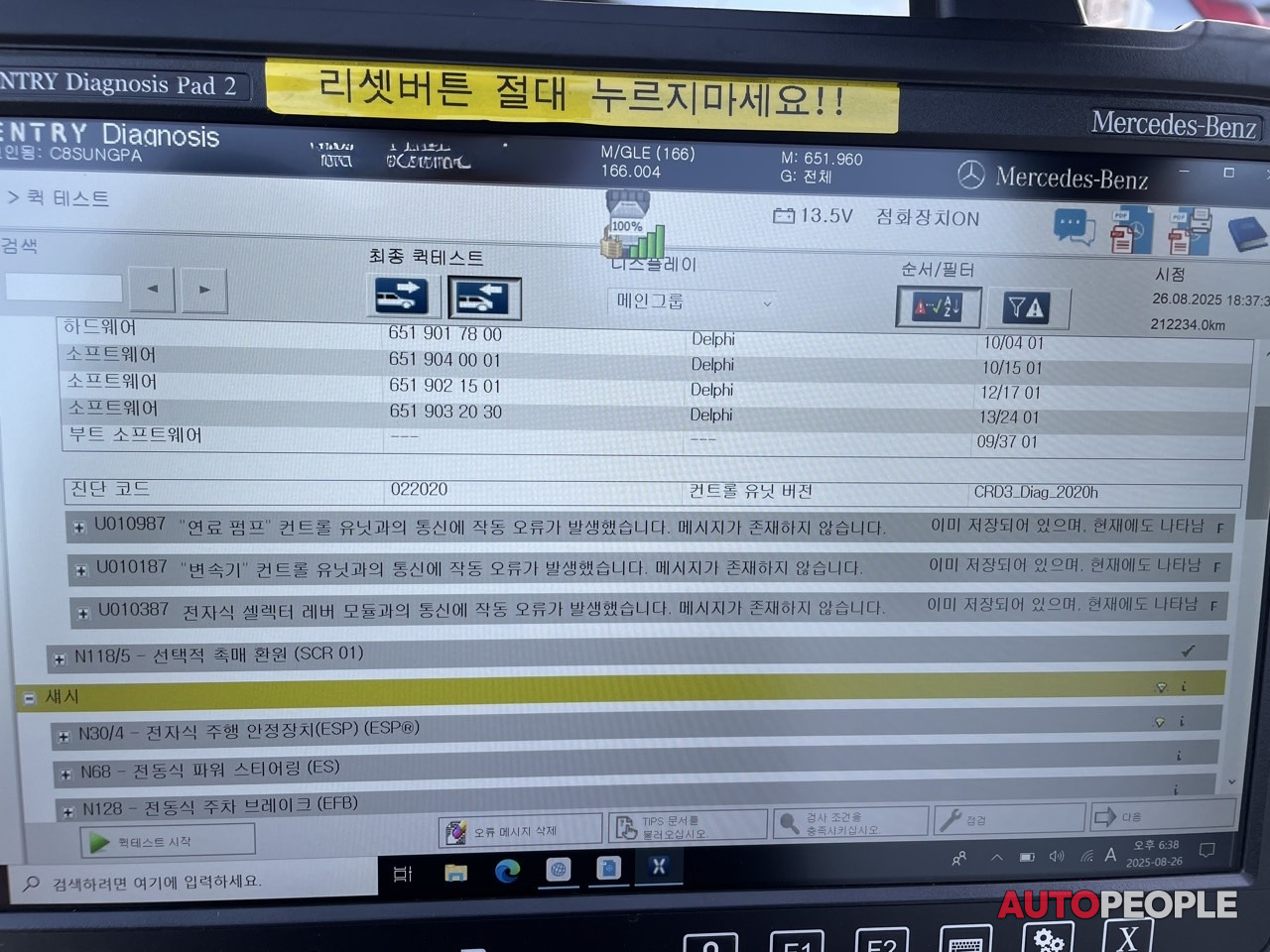

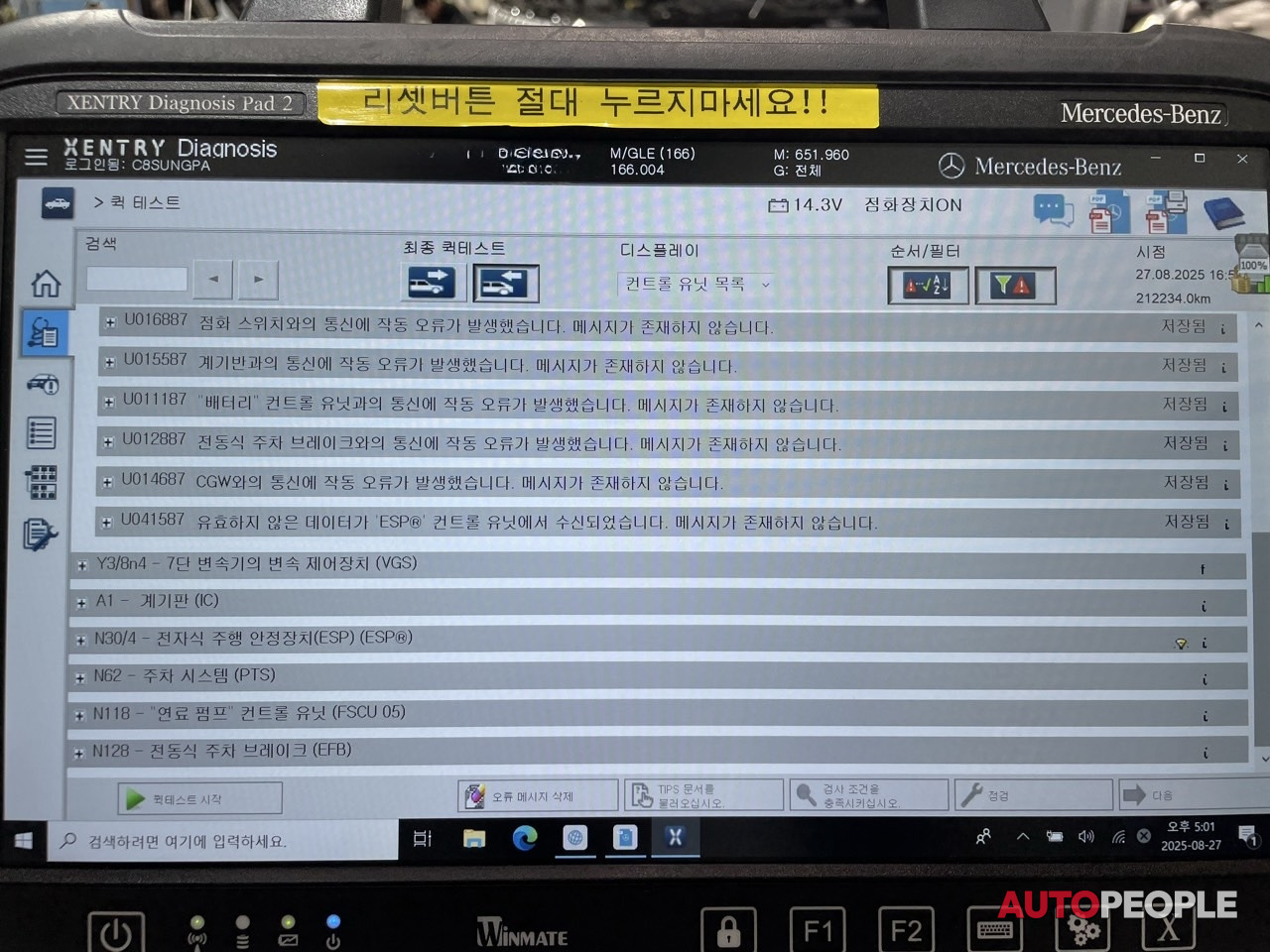

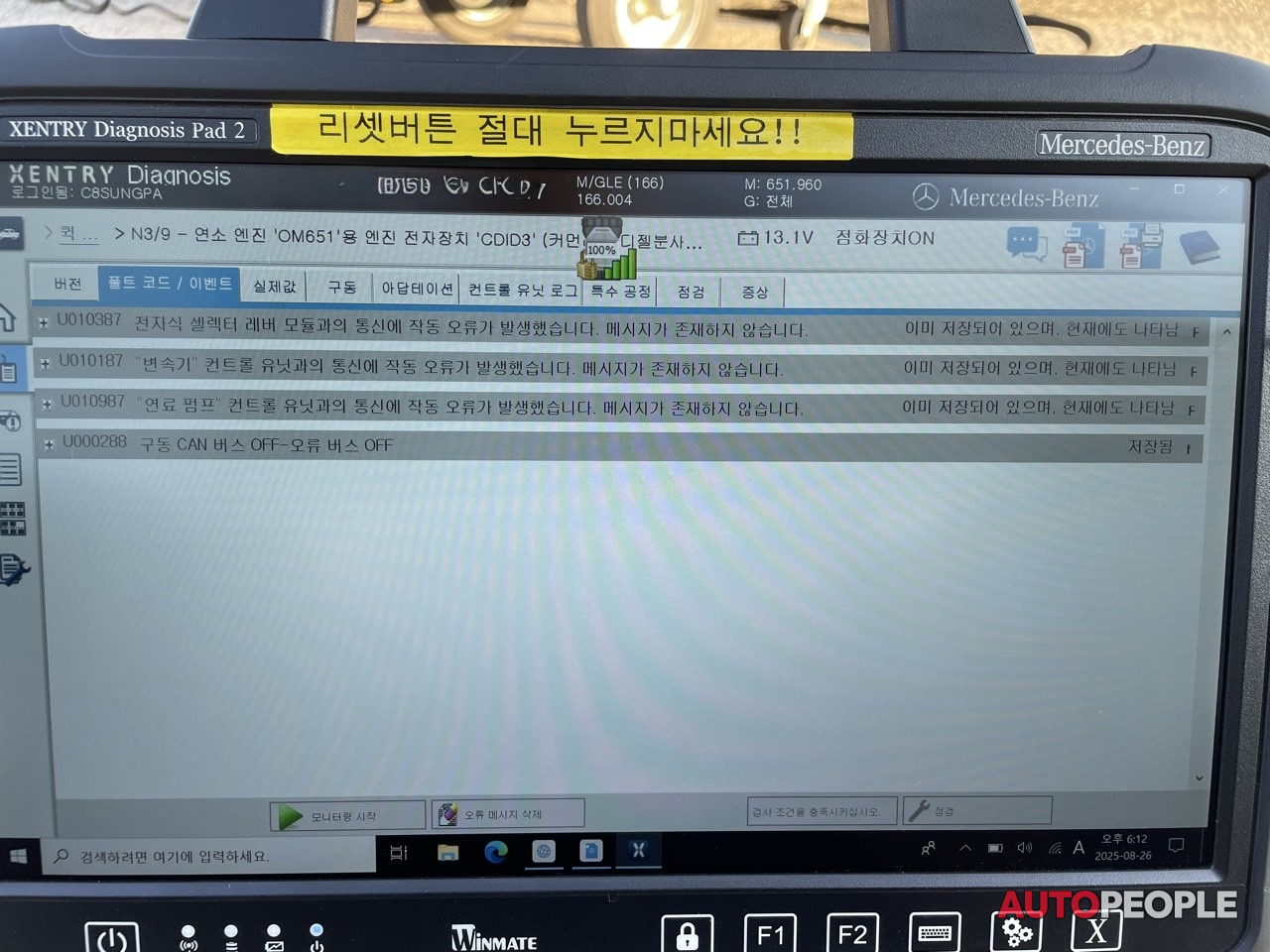

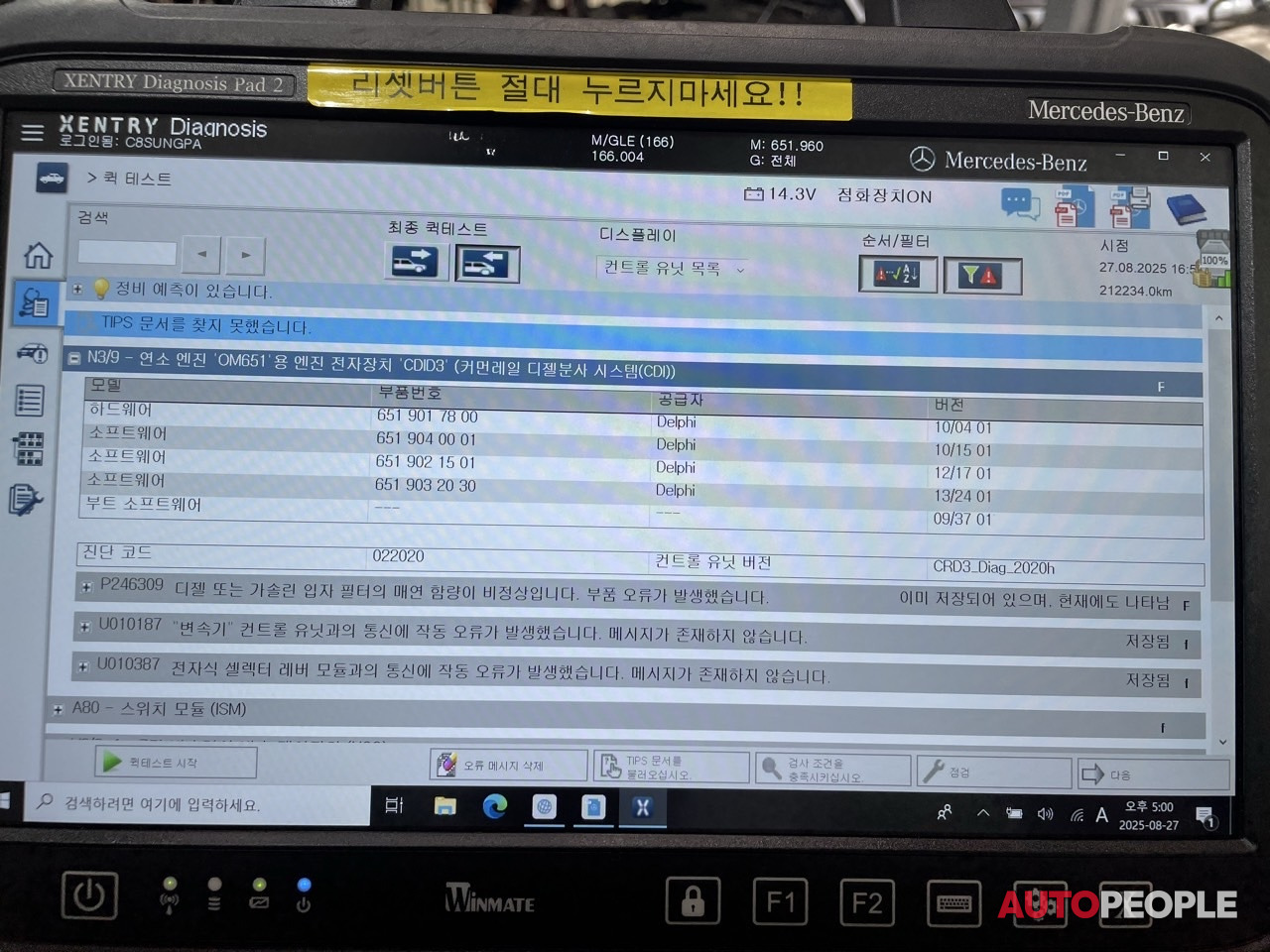

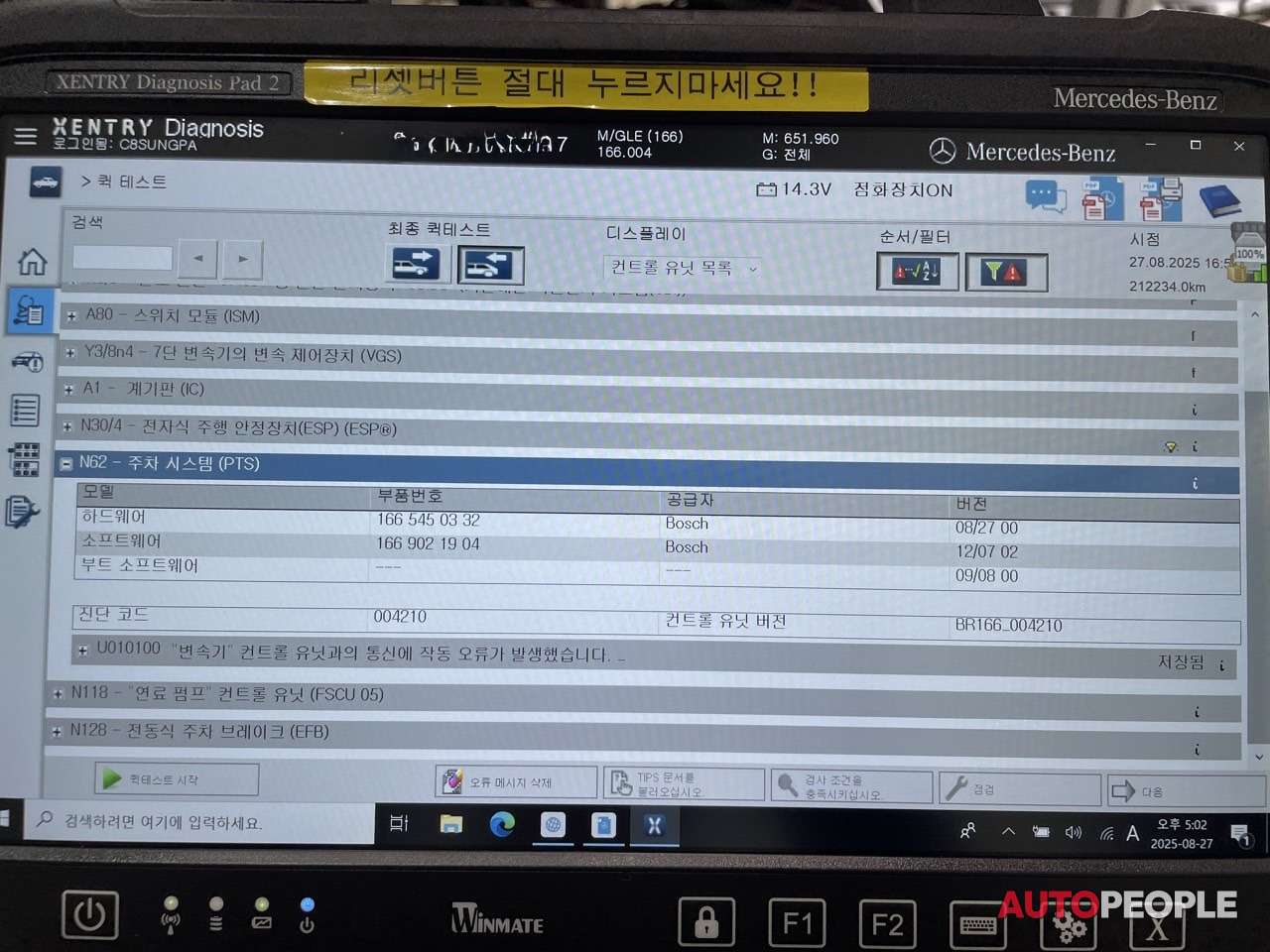

esp 쪽에 tcu 및 셀렉트레버 통신 불량 현재 고장코드

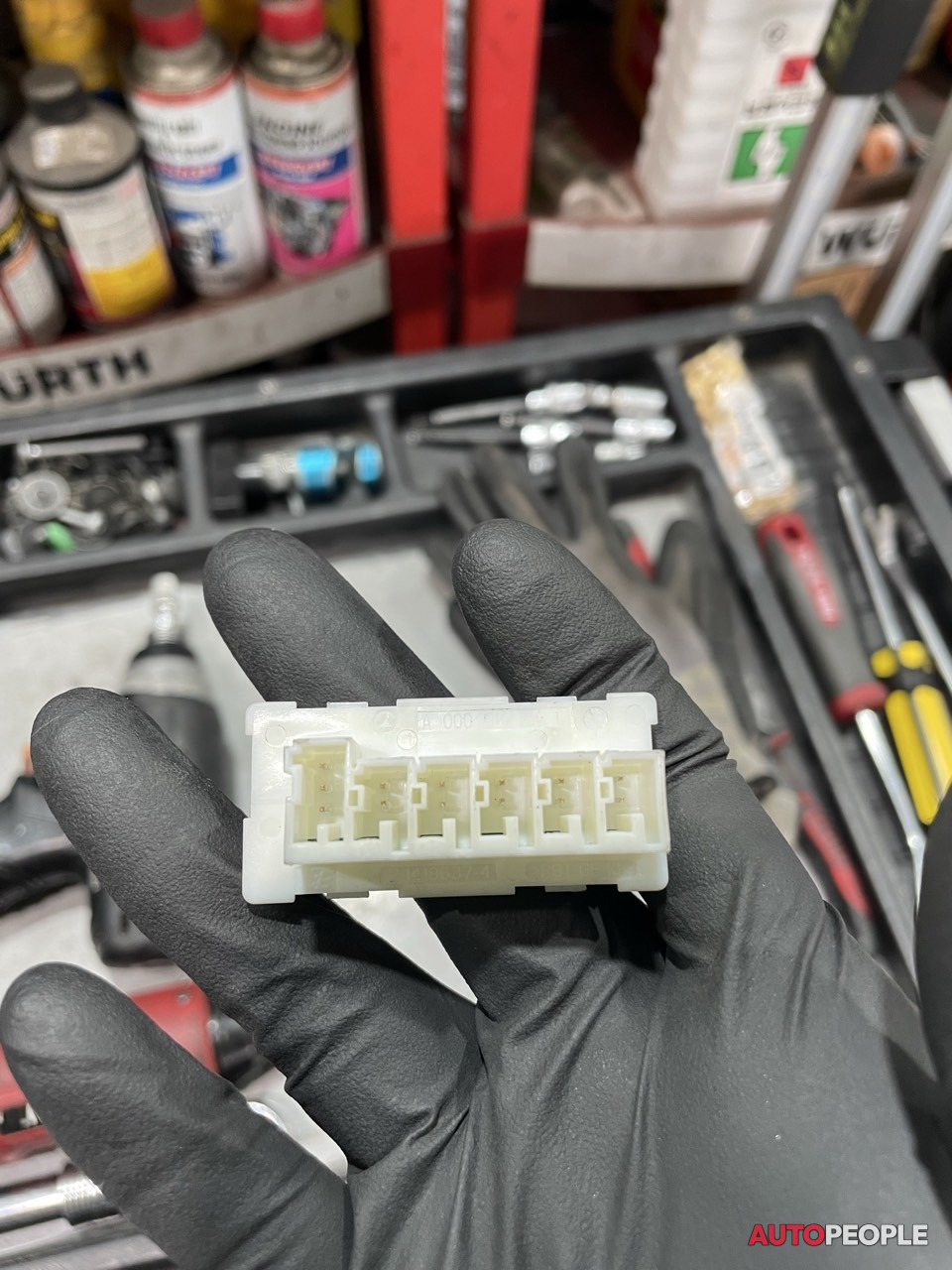

tcu 커넥터 전원인가 정상

can 통신 신호 출력 되기는 하지만 파형 이상 함

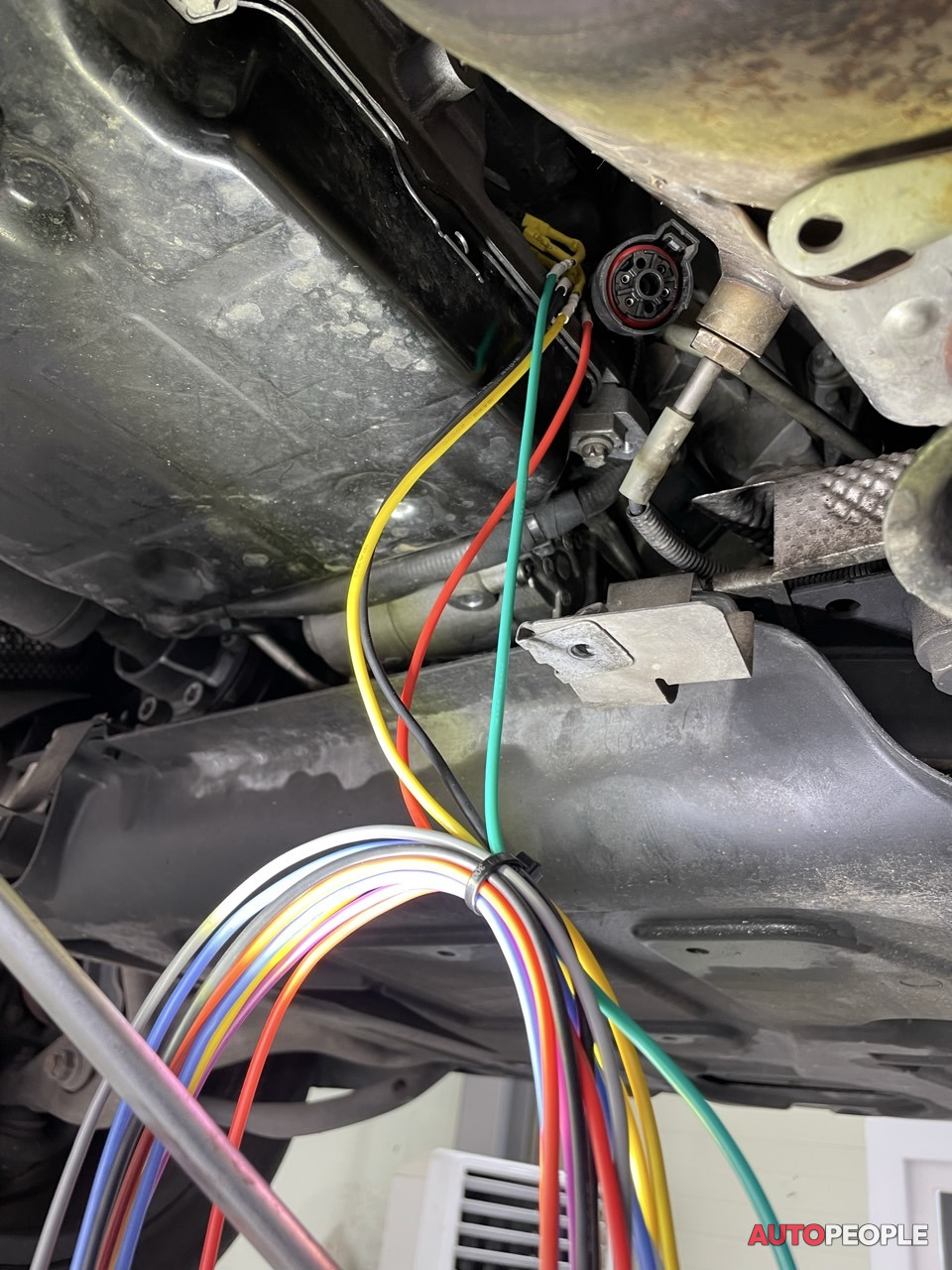

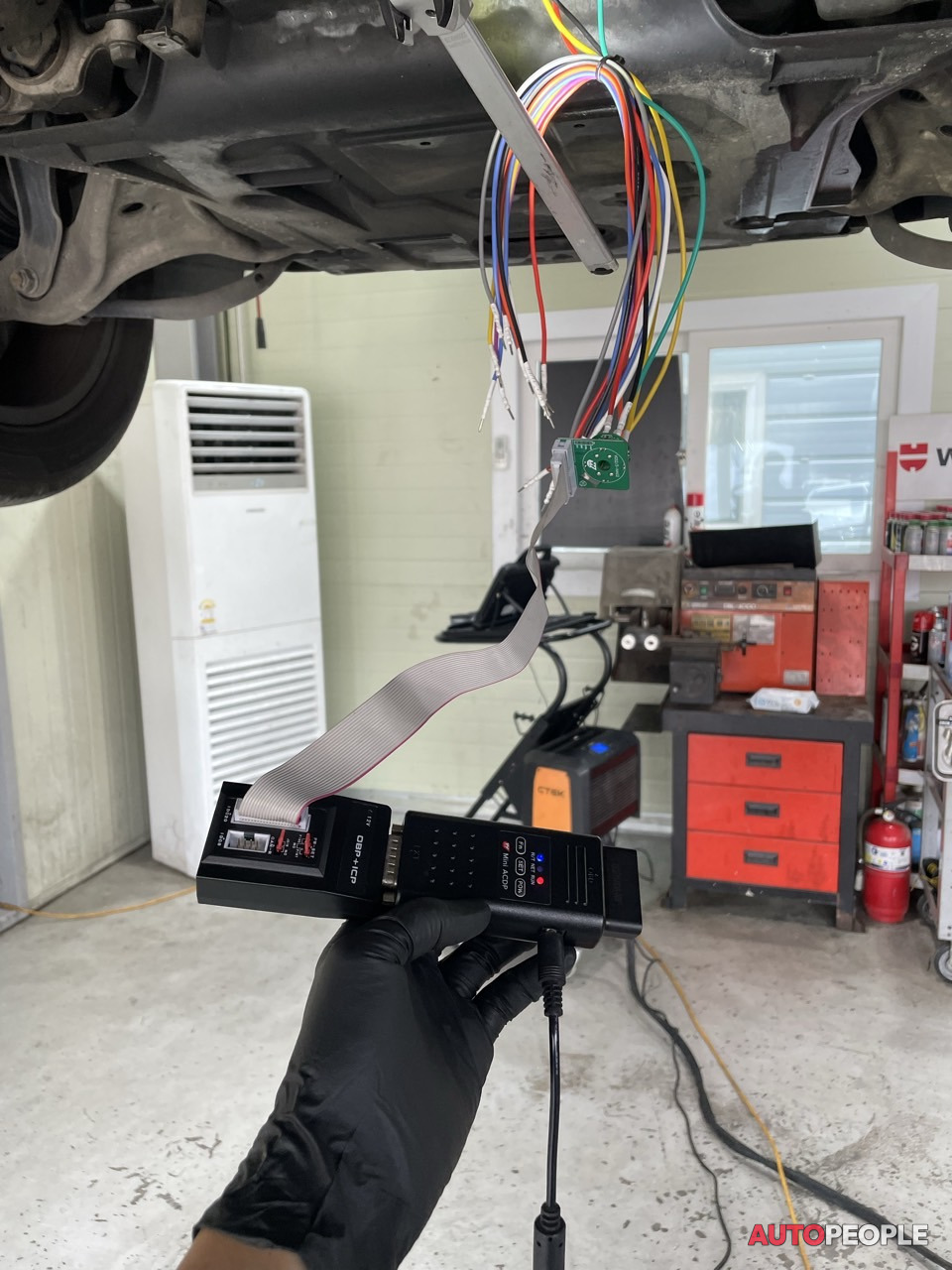

acdp로 tcu(vgs) 연결 되는지 확인

연결 성공 후 id 확인
tcu 이상 없음

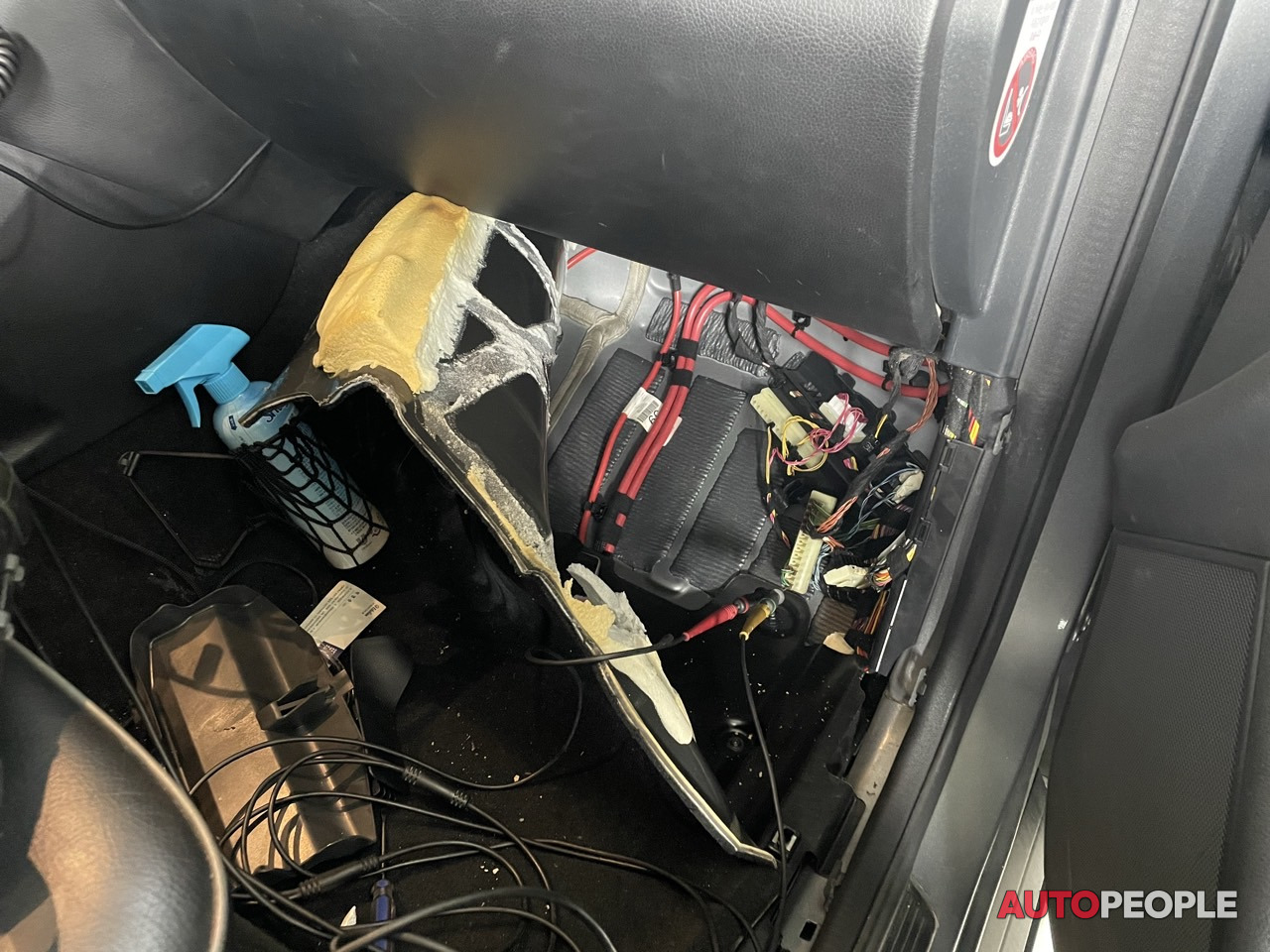

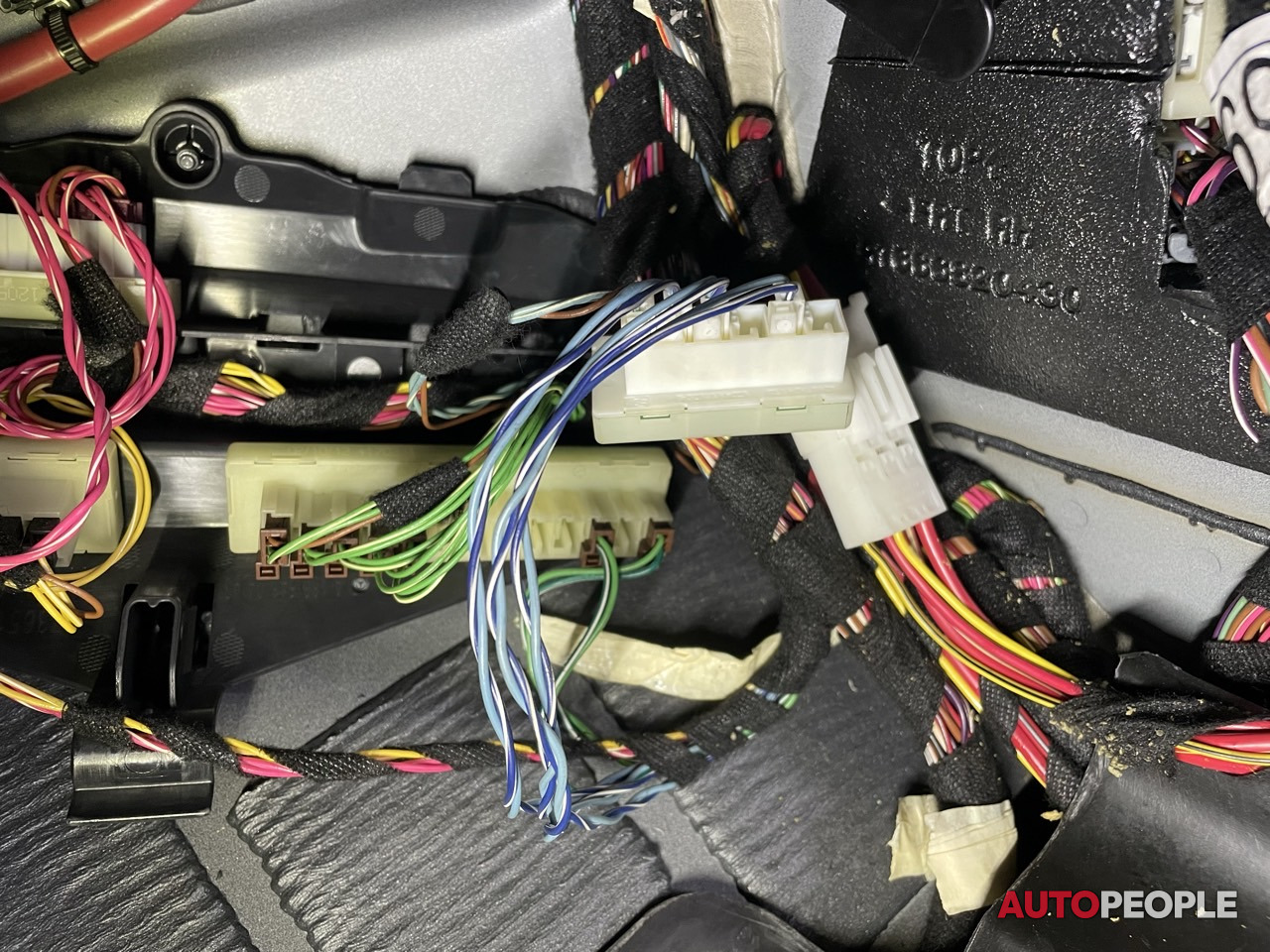

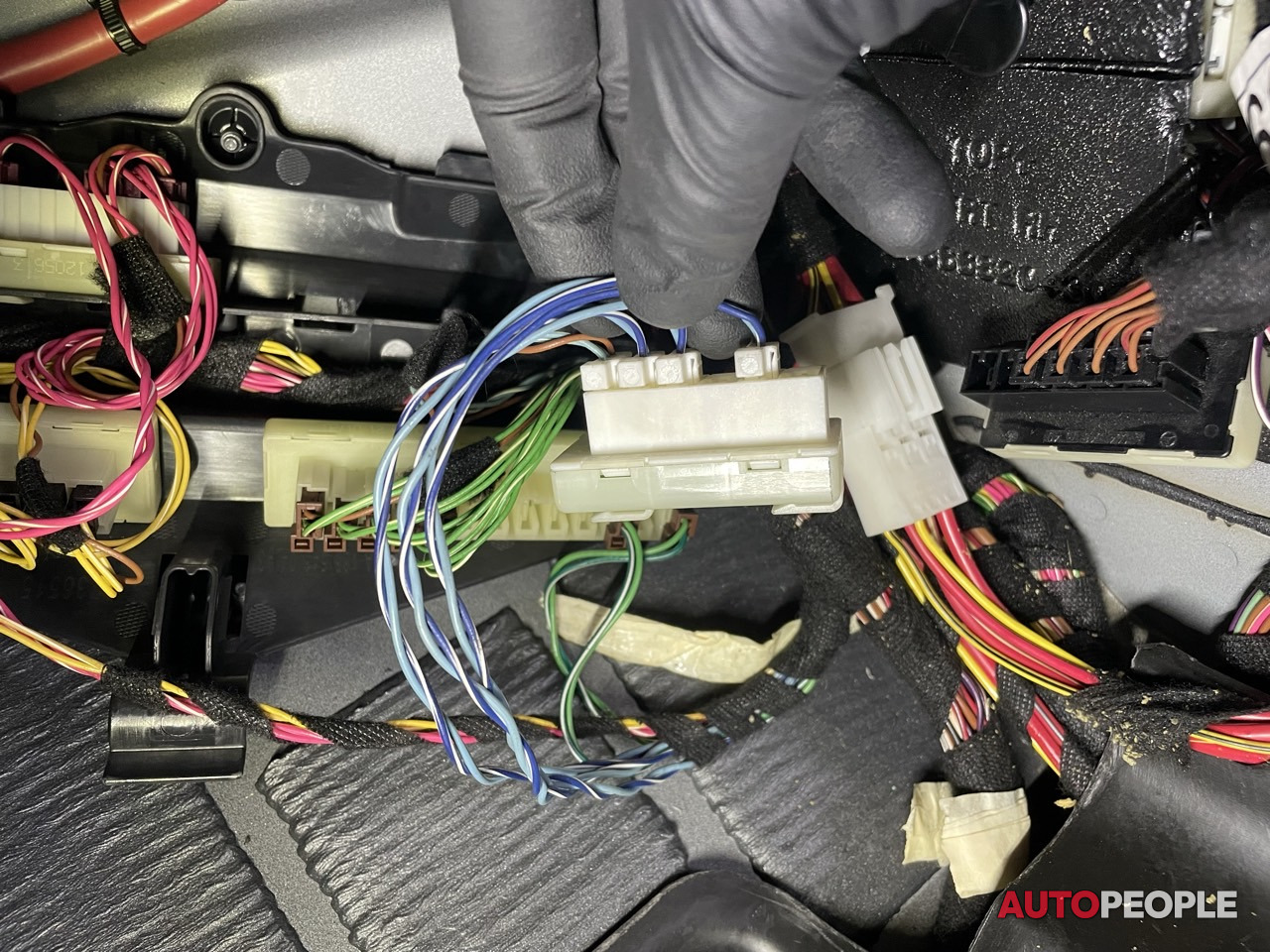

파워 디스트리뷰터 위치
조수석 발판 밑

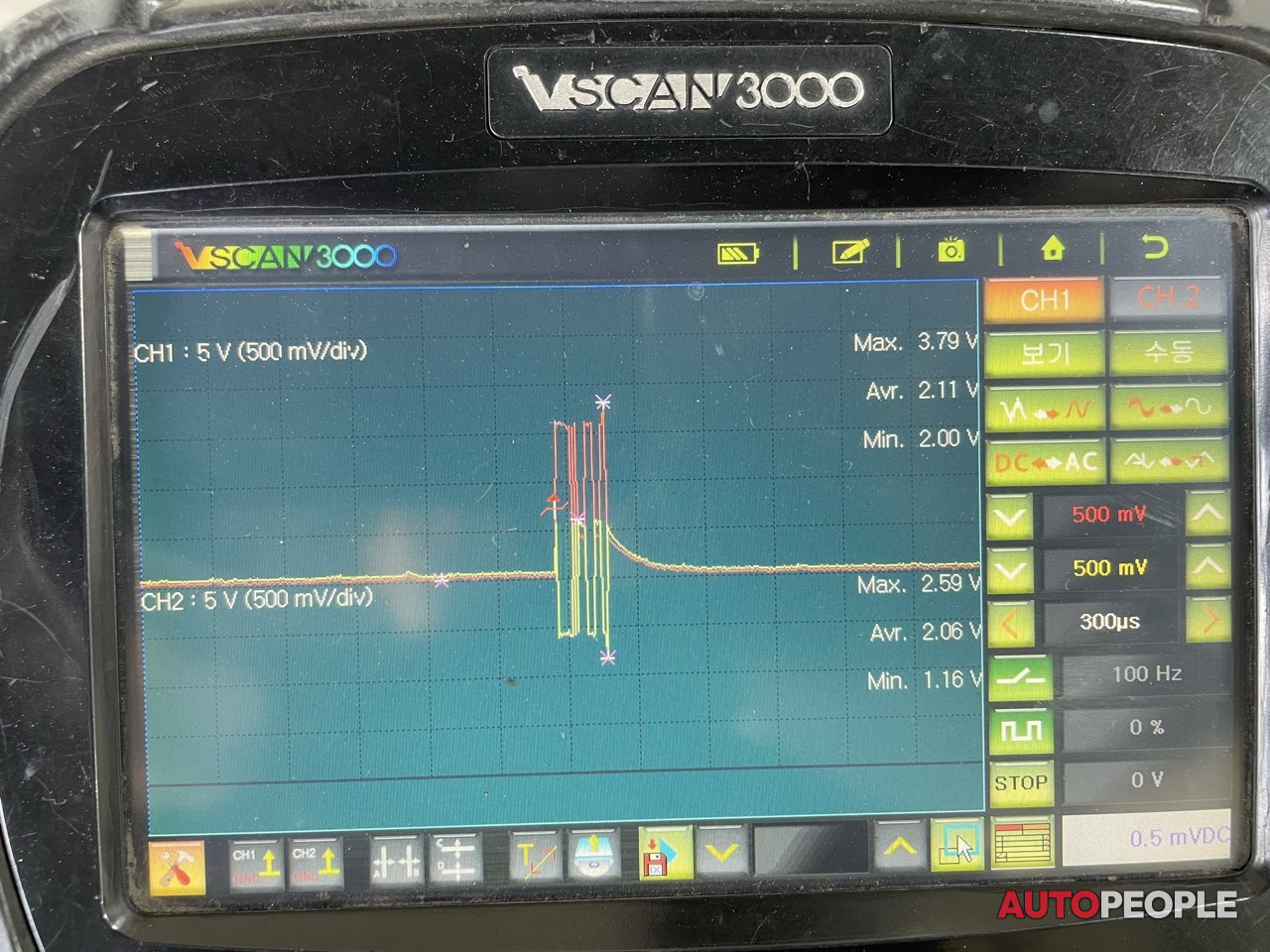

정상적인 can 파형
샘플링 한 곳은 샤시 can통신 파워 디스트리뷰터

can 파형 점검 중 tcu(vgs), 셀렉트 레버(ism) 모듈 정상적으로 통신 됨

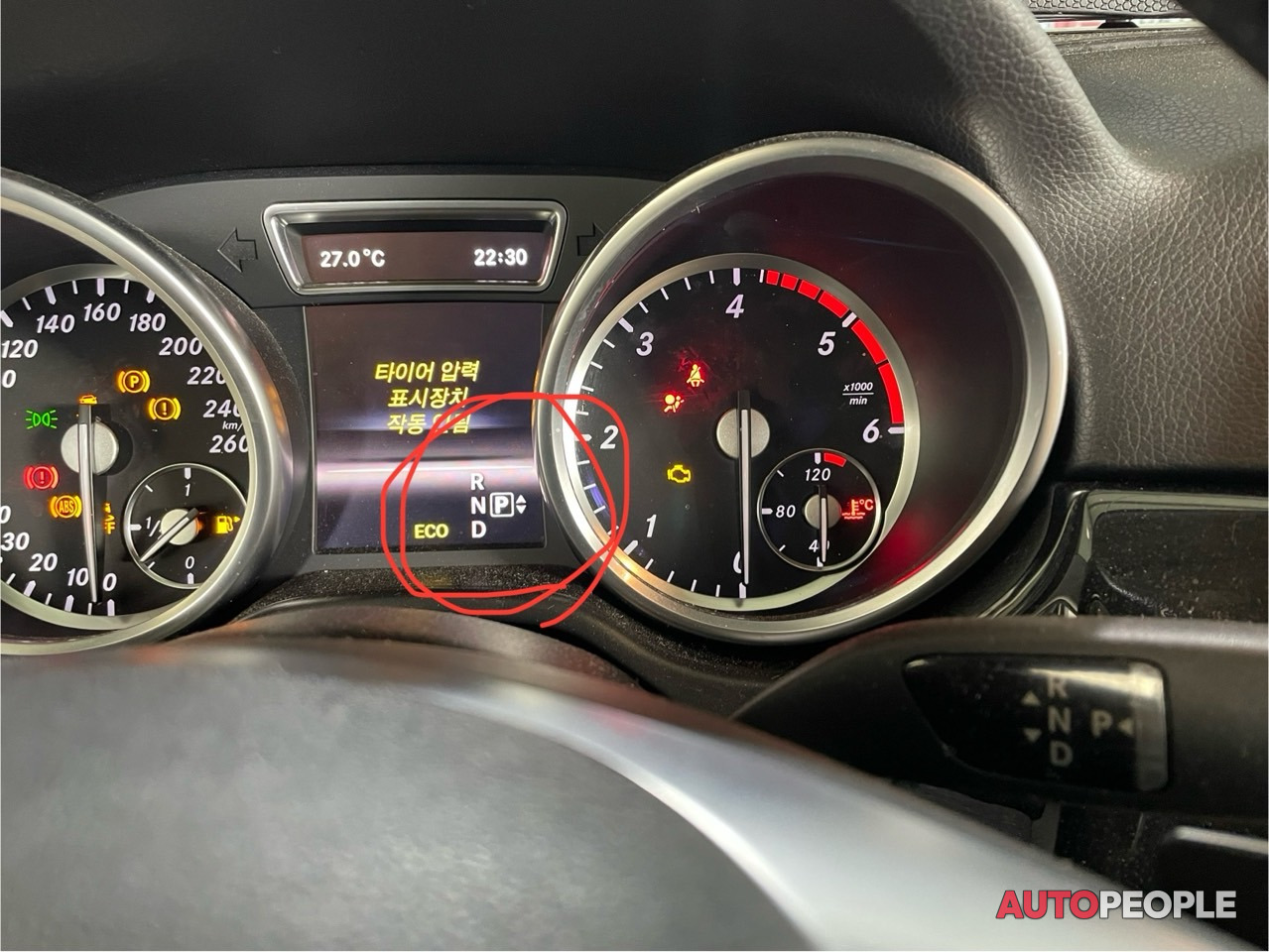

미션 인디게이터 정상 표시 됨

tcu can파형 정상으로 돌아 옴

셀렉트 레버 정상 작동
시동은 안걸림

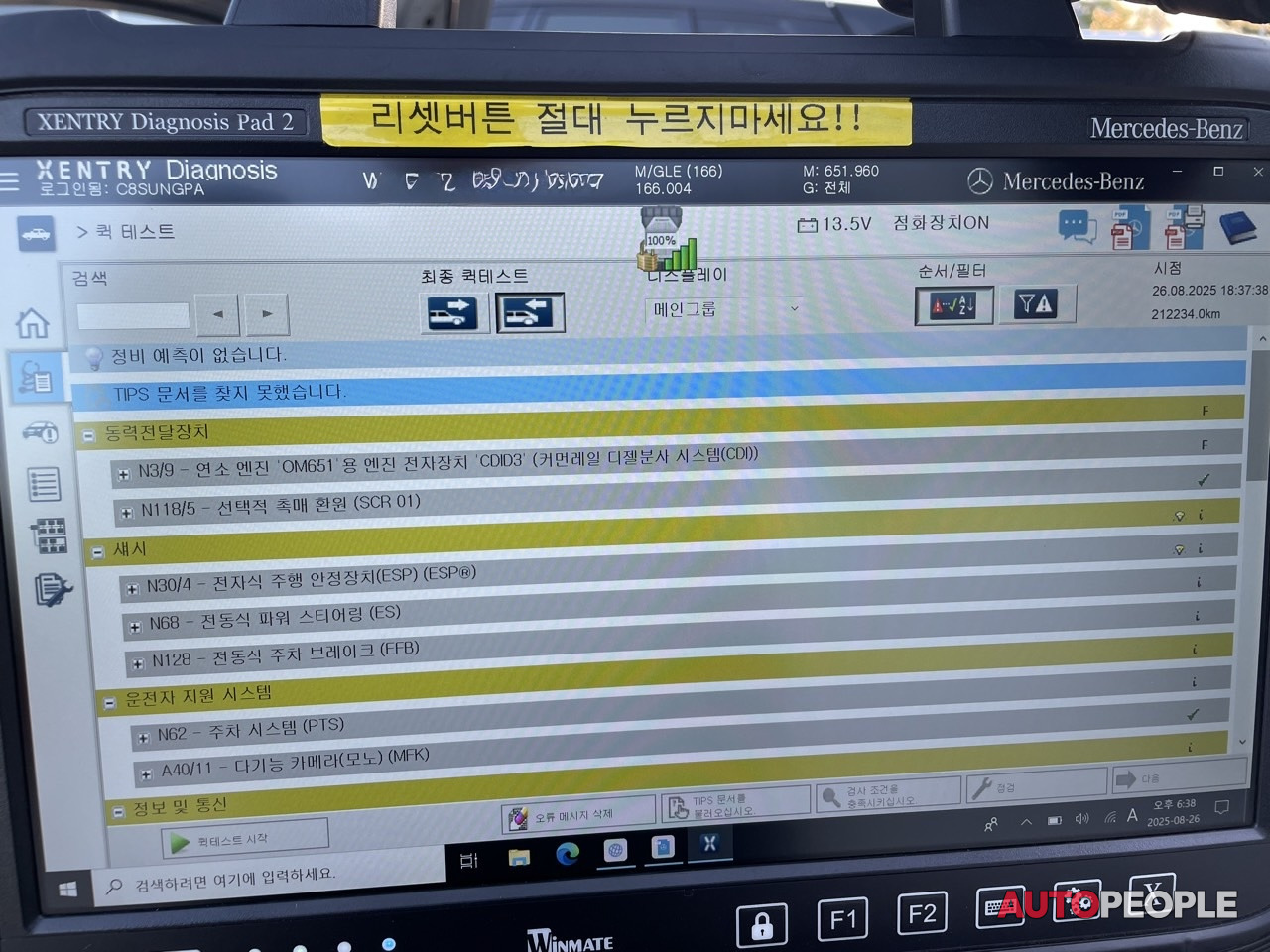

파워트레인 can 통신 대부분 정상으로 돌아오고 난 후 고장코드

다시 통신불량 되었을 때 계기판 경고등 및 미션 인디게이터 표시 안 됨

ism can 로우,하이 통신배선 저항값 정상

tcu(vgs) can 통신배선 저항값 정상

ecu can 통신배선 저항값 정상

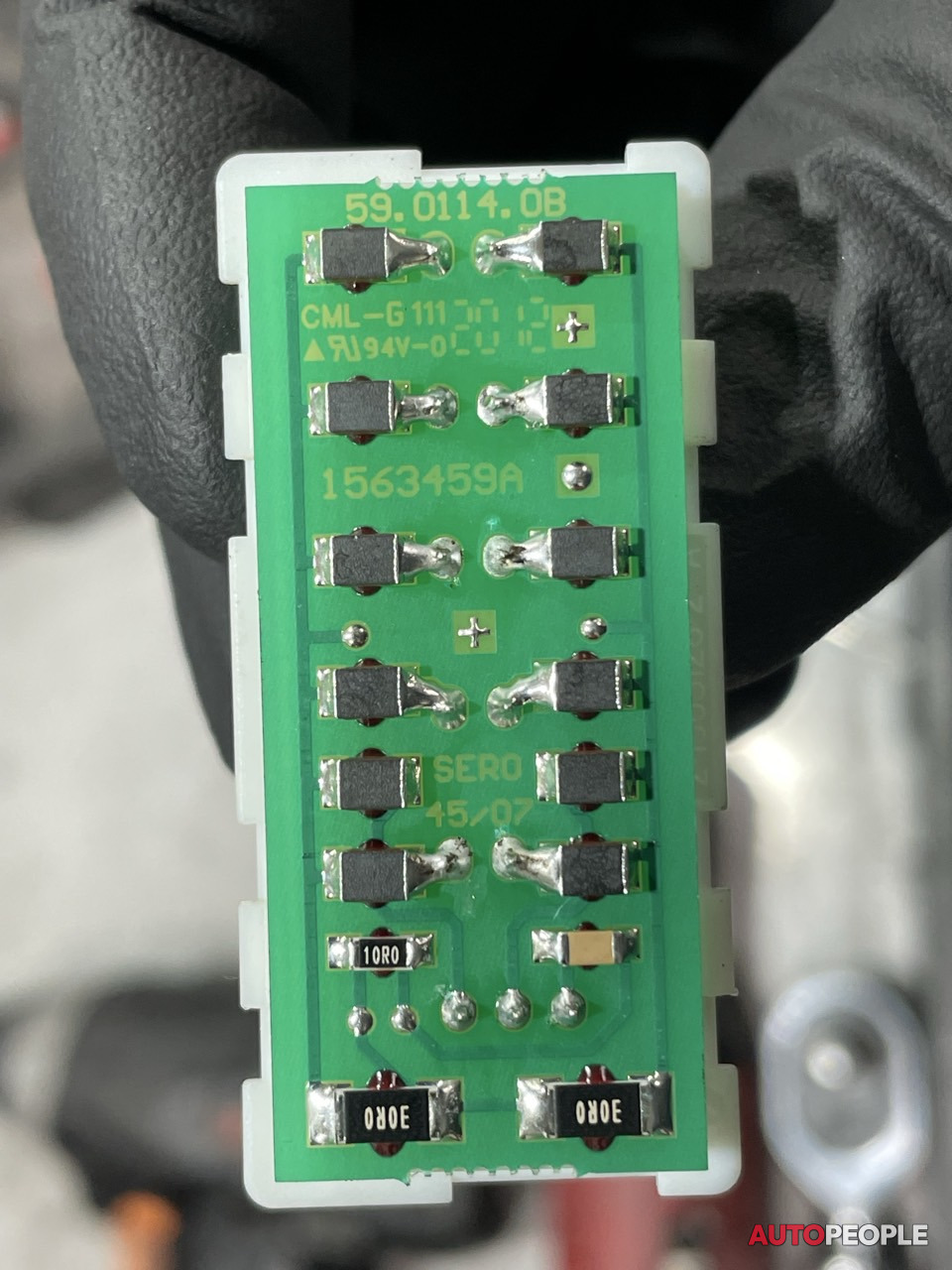

파워트레인 파워 디스트리뷰터 리납 완료

can 통신 불량 증상 없어짐

시동 걸리지 않음...

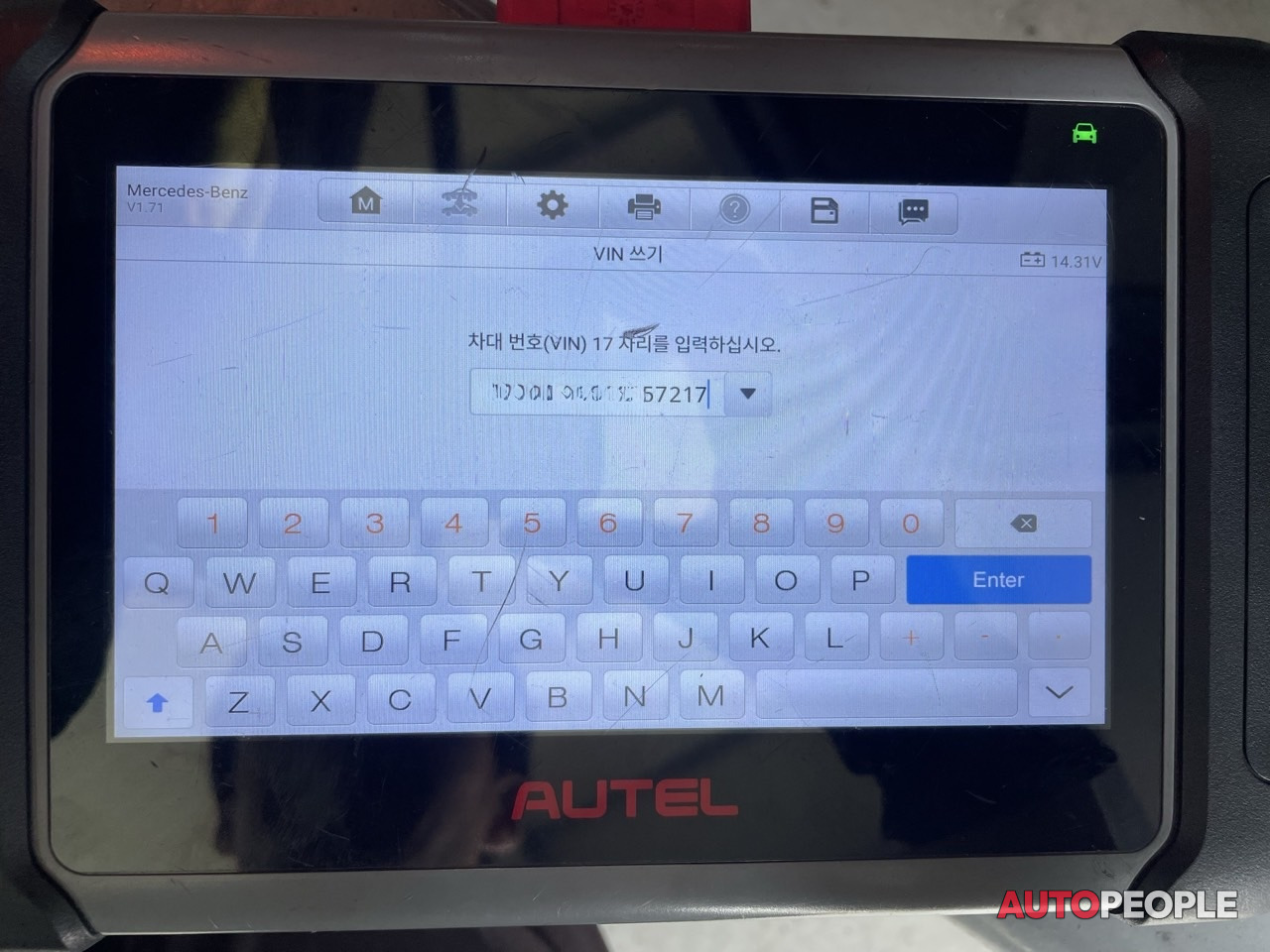

데이터 작업 할 때 차대번호 수정 안했음…

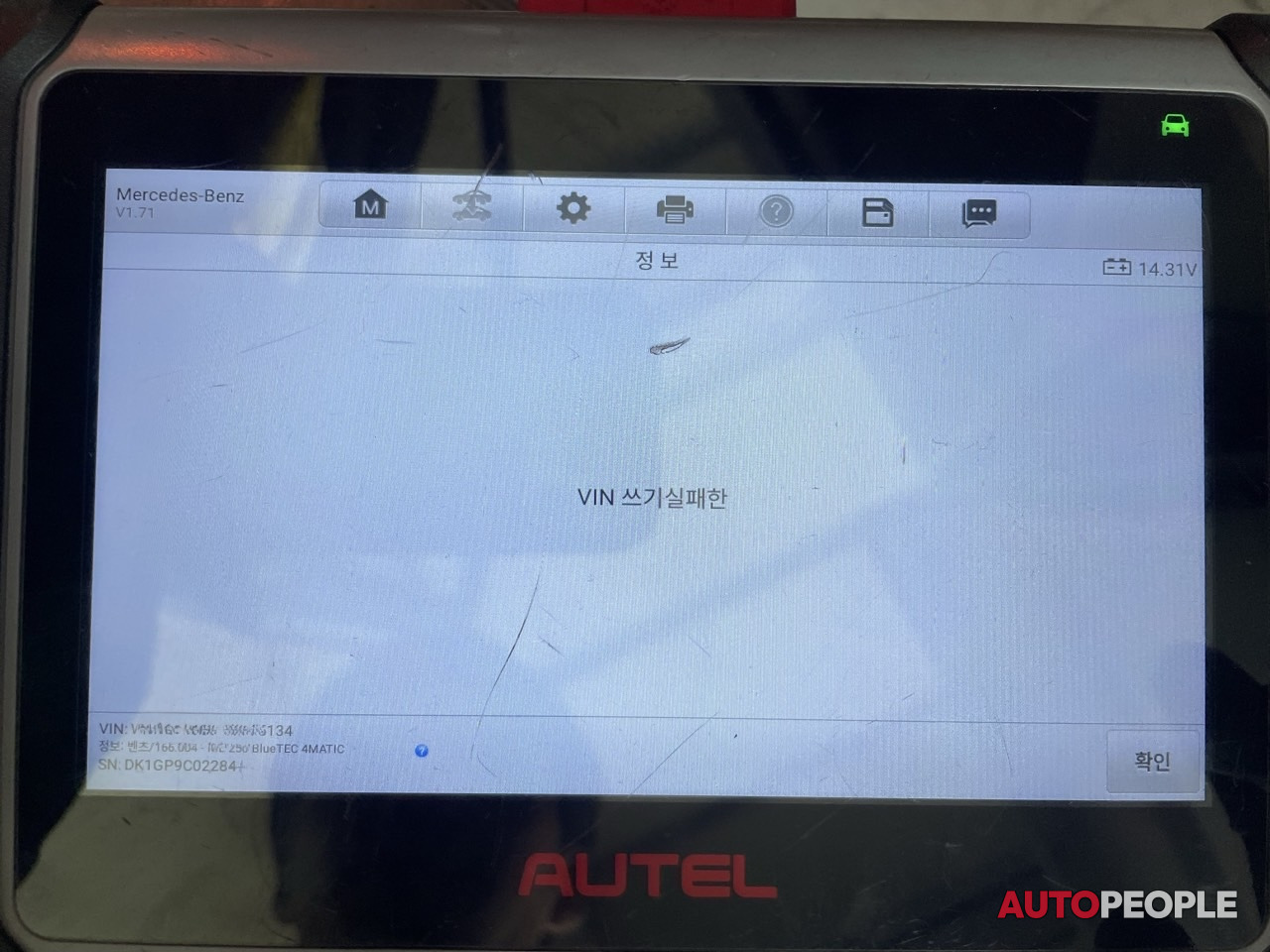

차대 수정 실패...

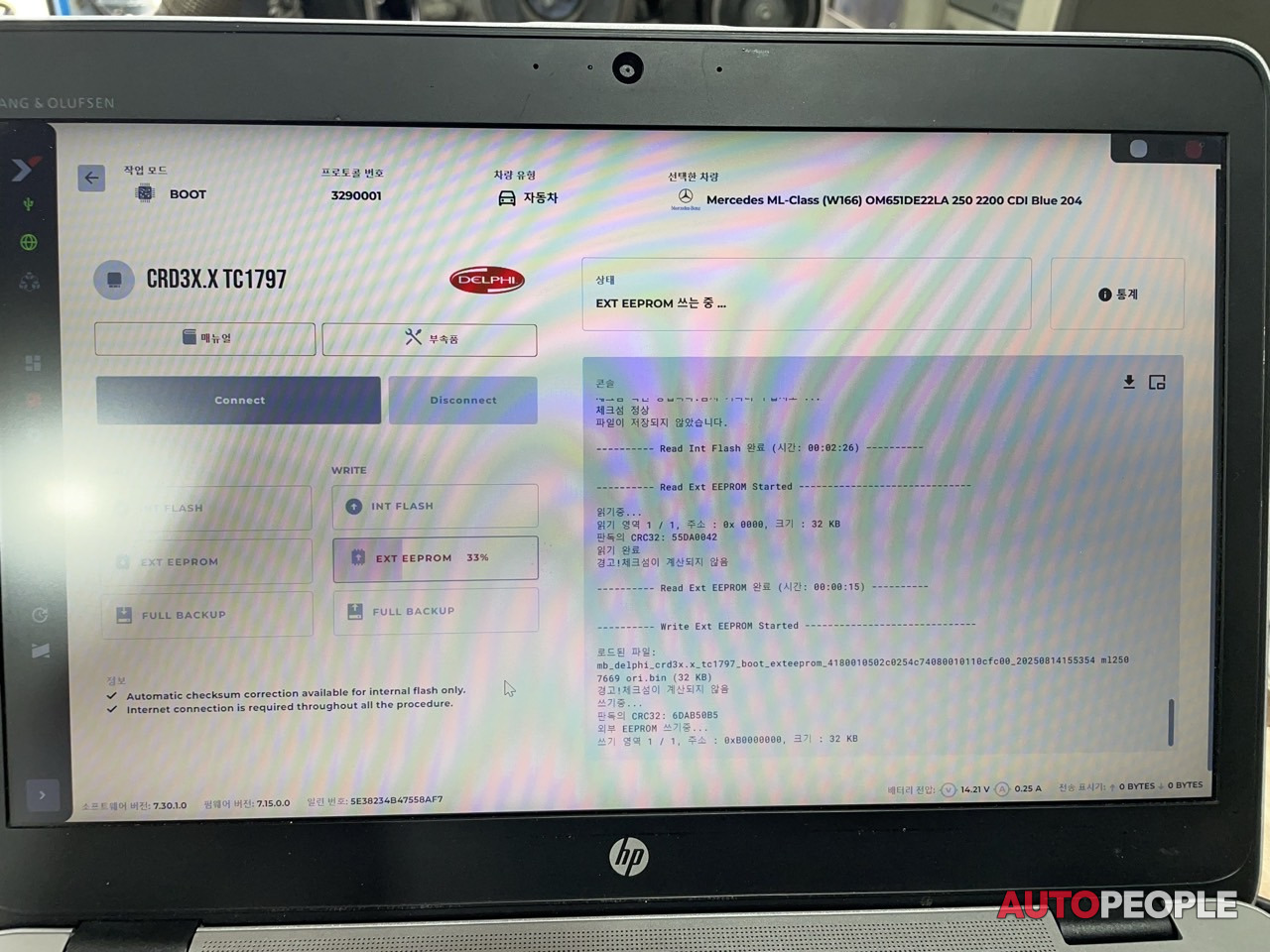

eeprom에 원본 데이터 넣기

도난 경보 경고등 발생

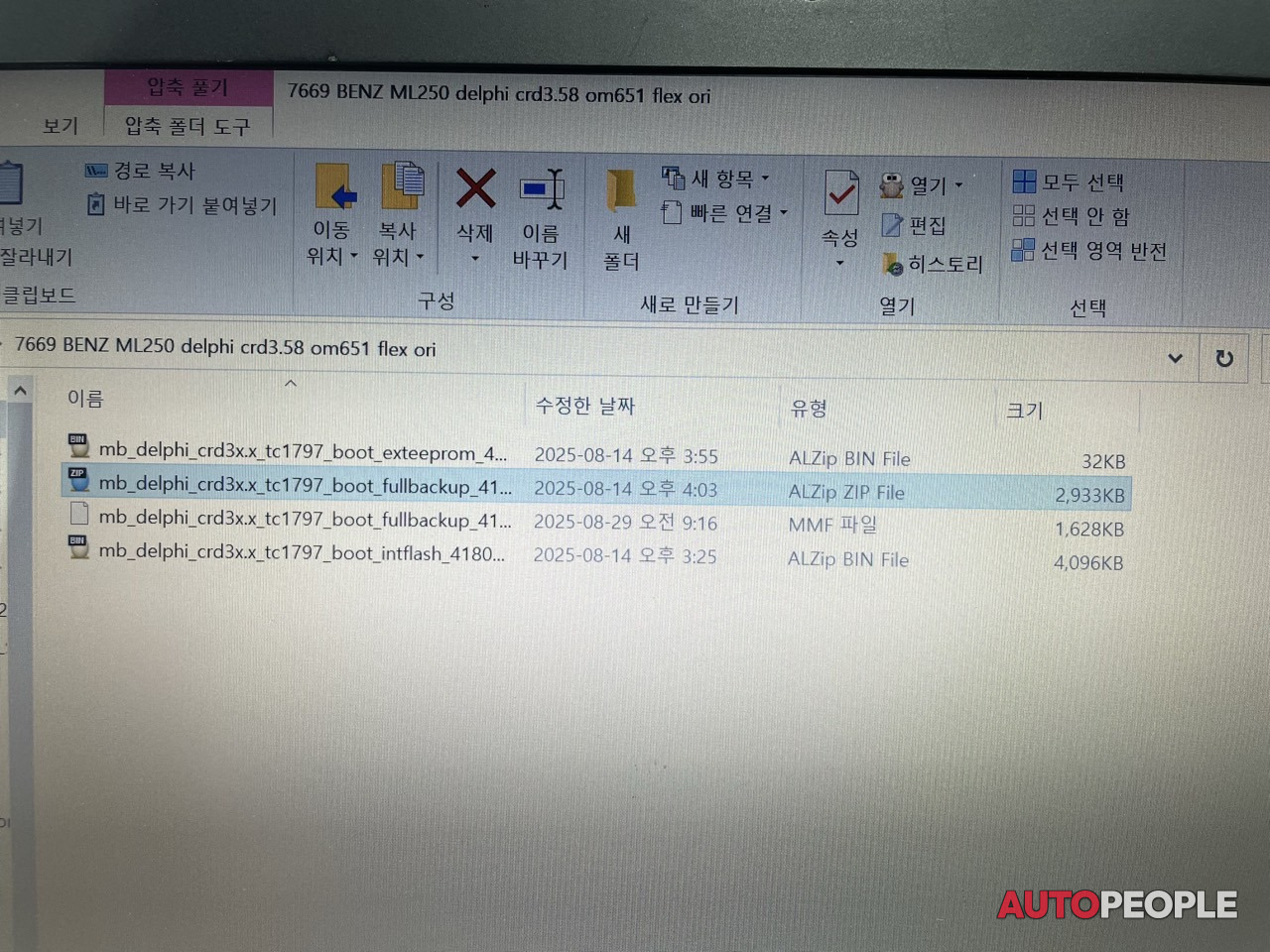

ecu 현재 풀데이터와 원본 풀데이터 크기 틀림

원본 풀데이터 넣기

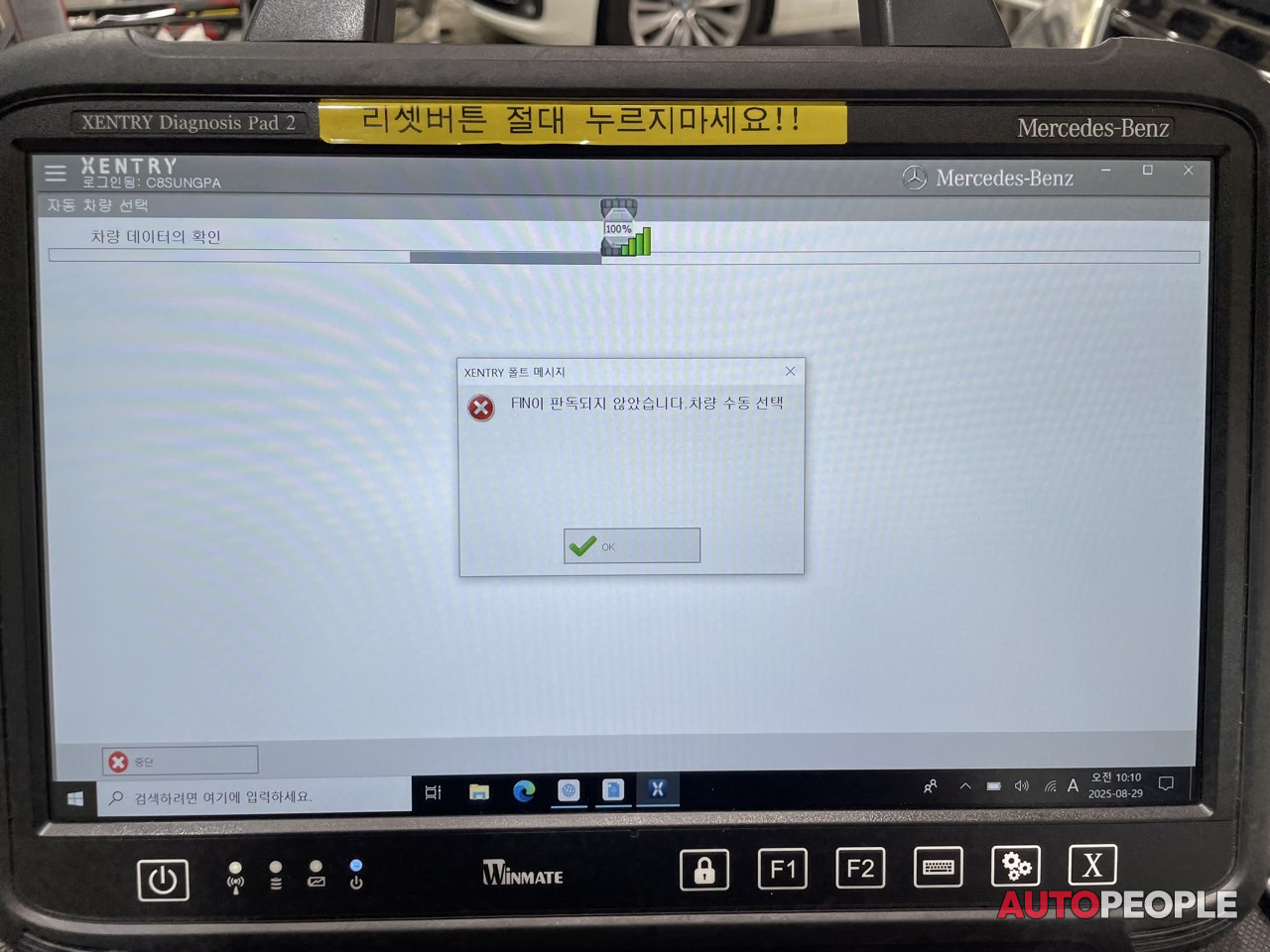

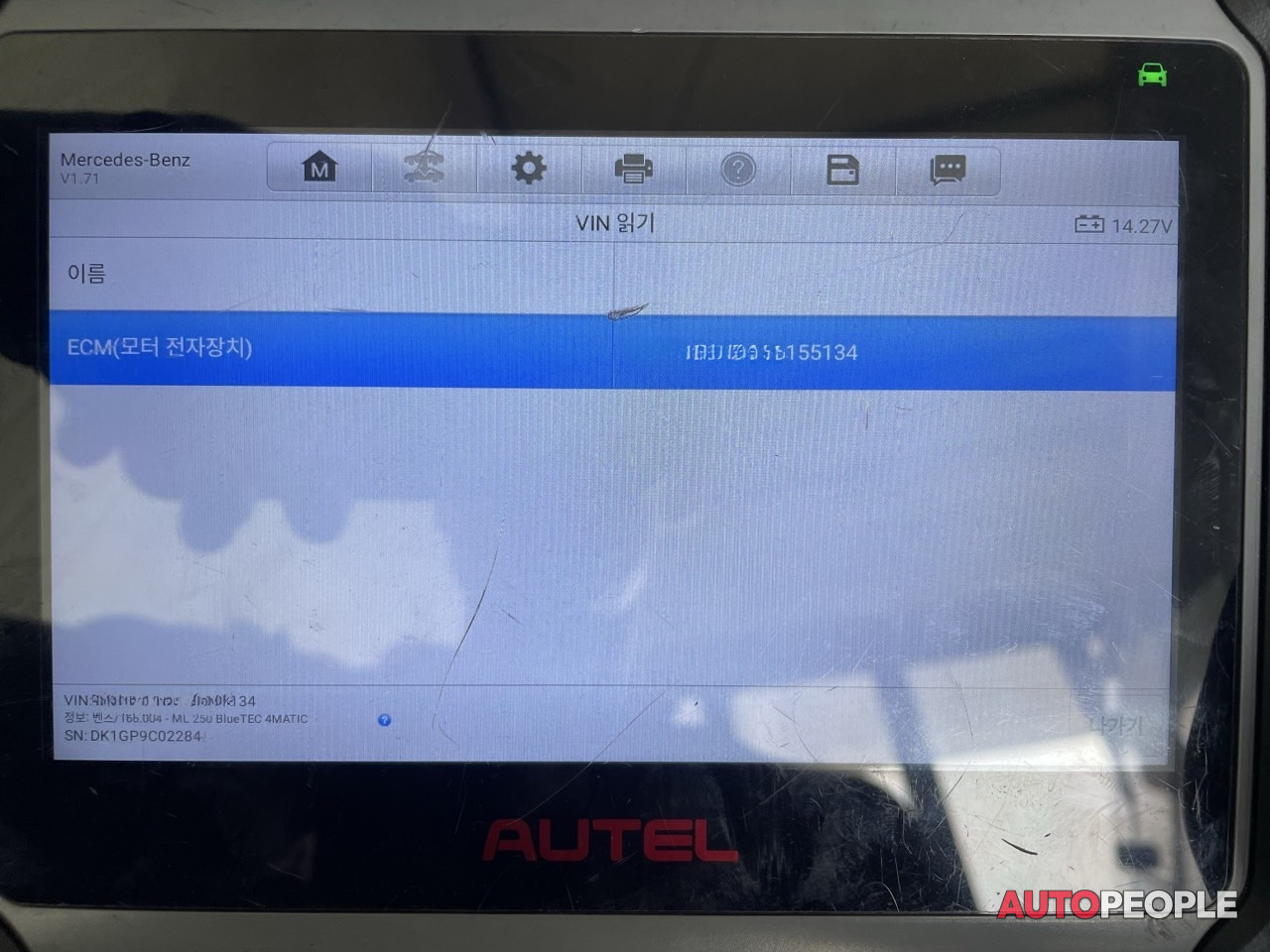

차대 읽히지 않음

고속휀 작동

다른 ecu 수정 풀데이터 넣고 다시 한번 ecu 프로그래밍

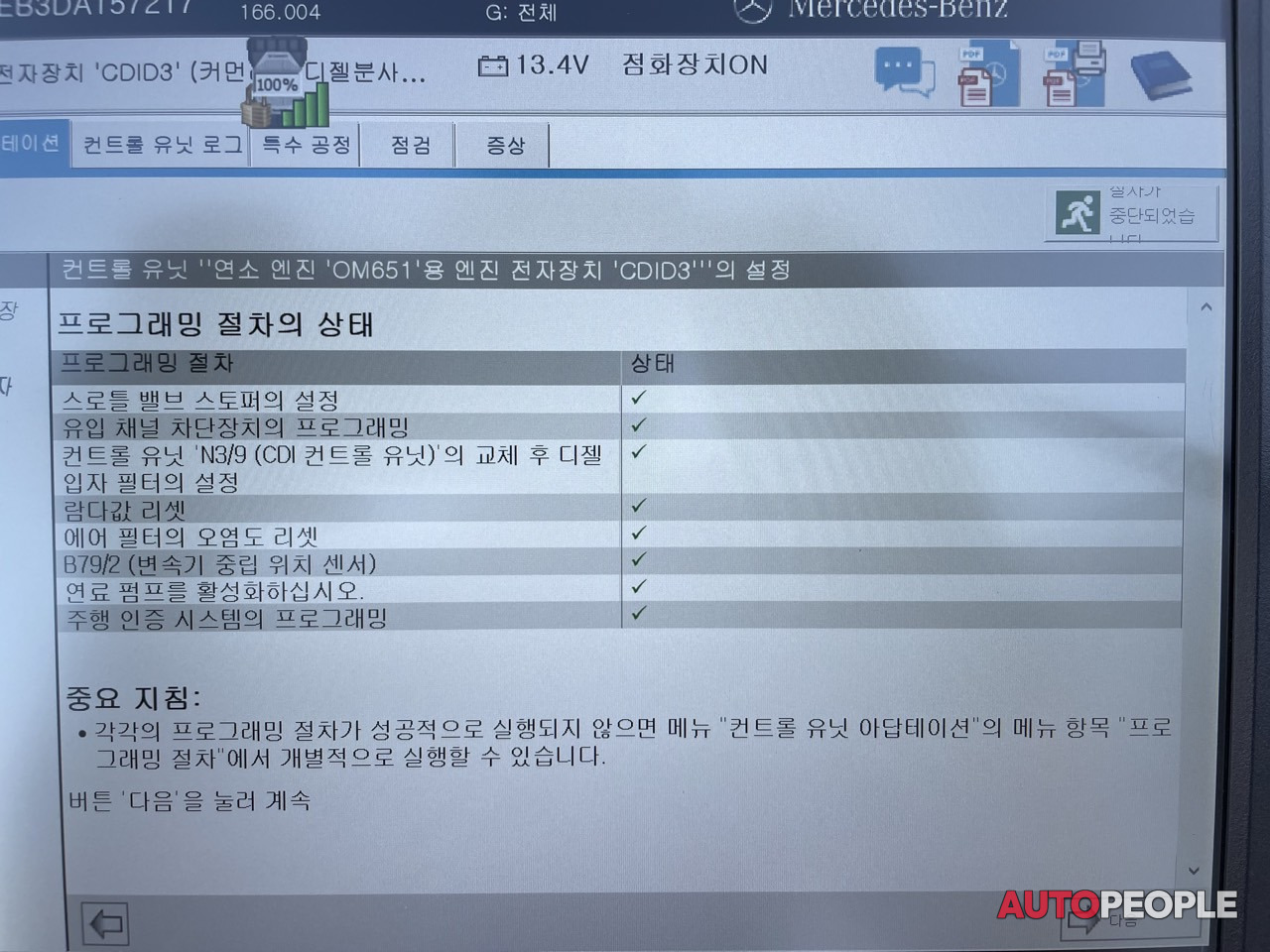

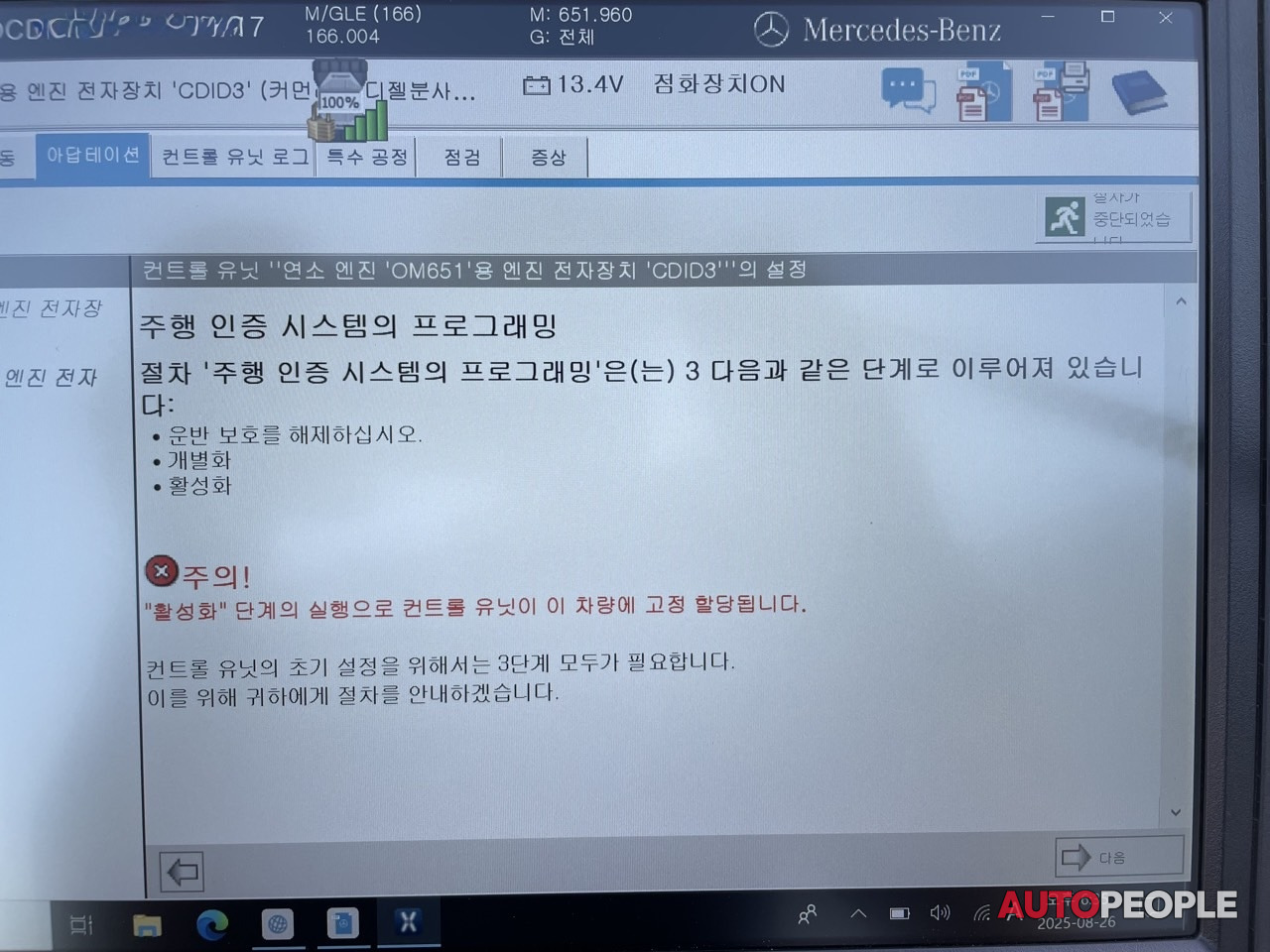

처음 프로그래밍 시도 했을 때보다 절차 단계 많아짐
프로그래밍 후에도 시동 불가

ecu 이모빌 맞지않아 시동 승인 안되는 것으로 보여짐

ecu 리뉴 후 차대번호 맞지 않아 주행권한승인 전에 코딩 실시

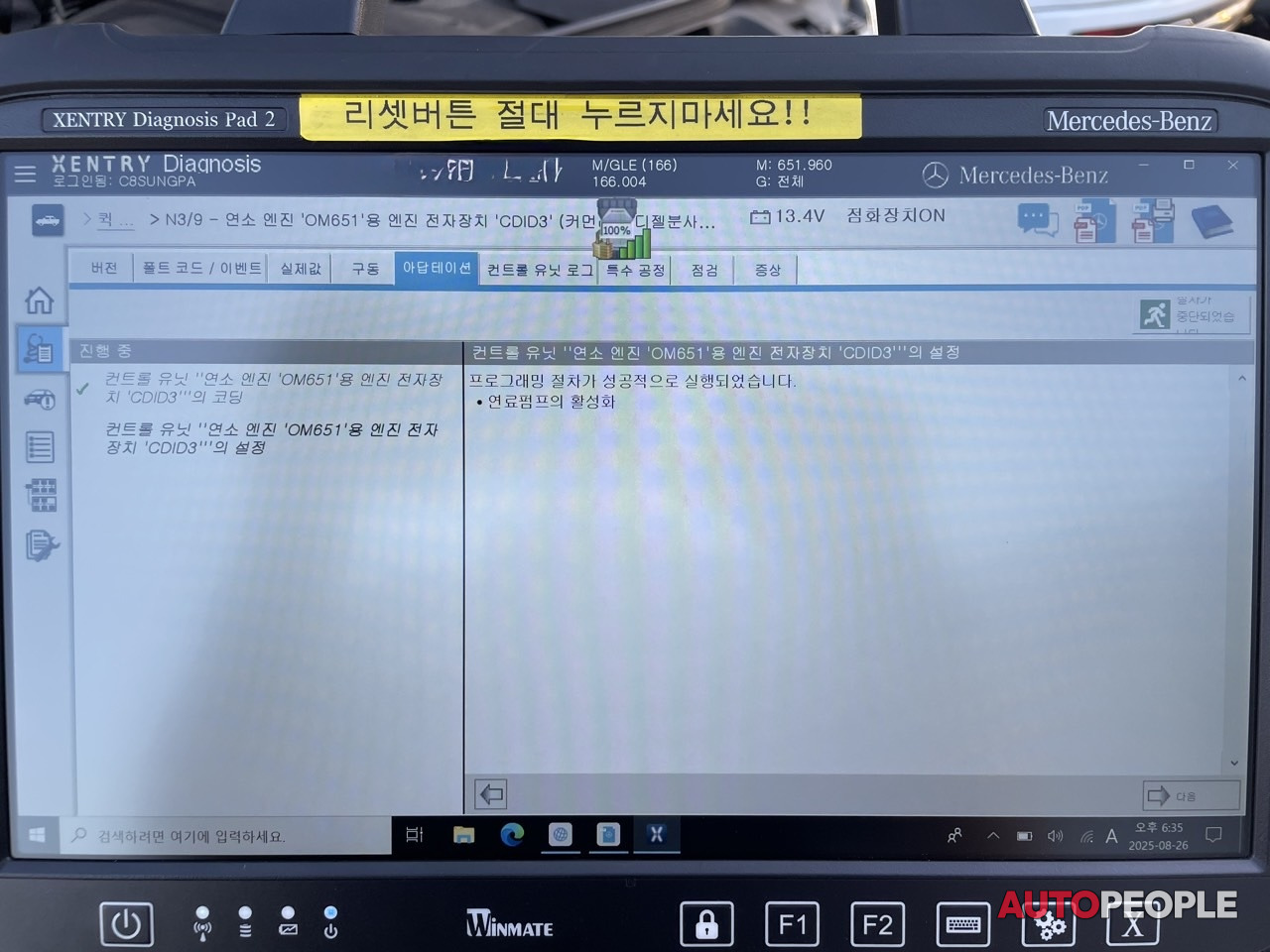

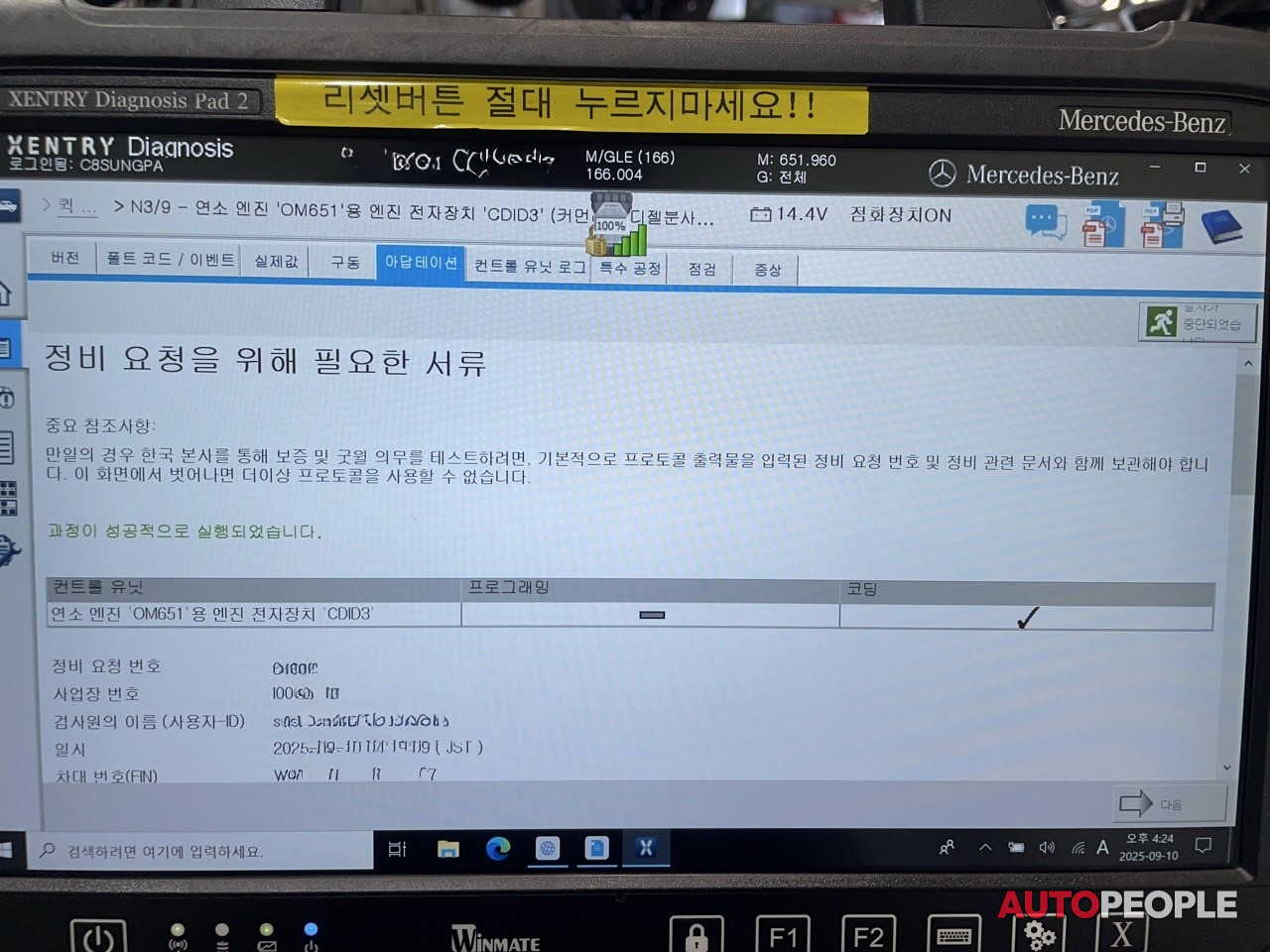

코딩 완료

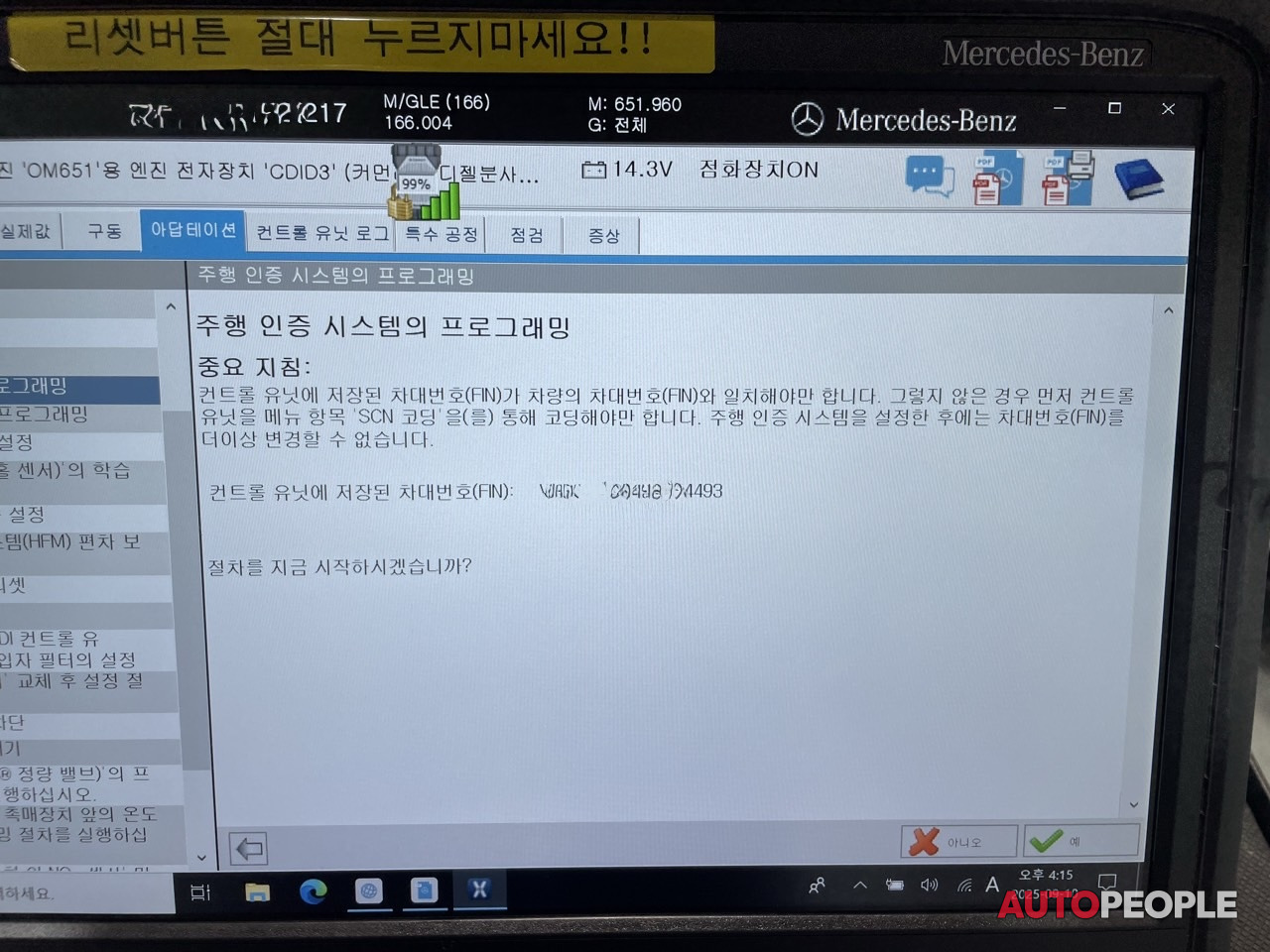

차대번호 확인

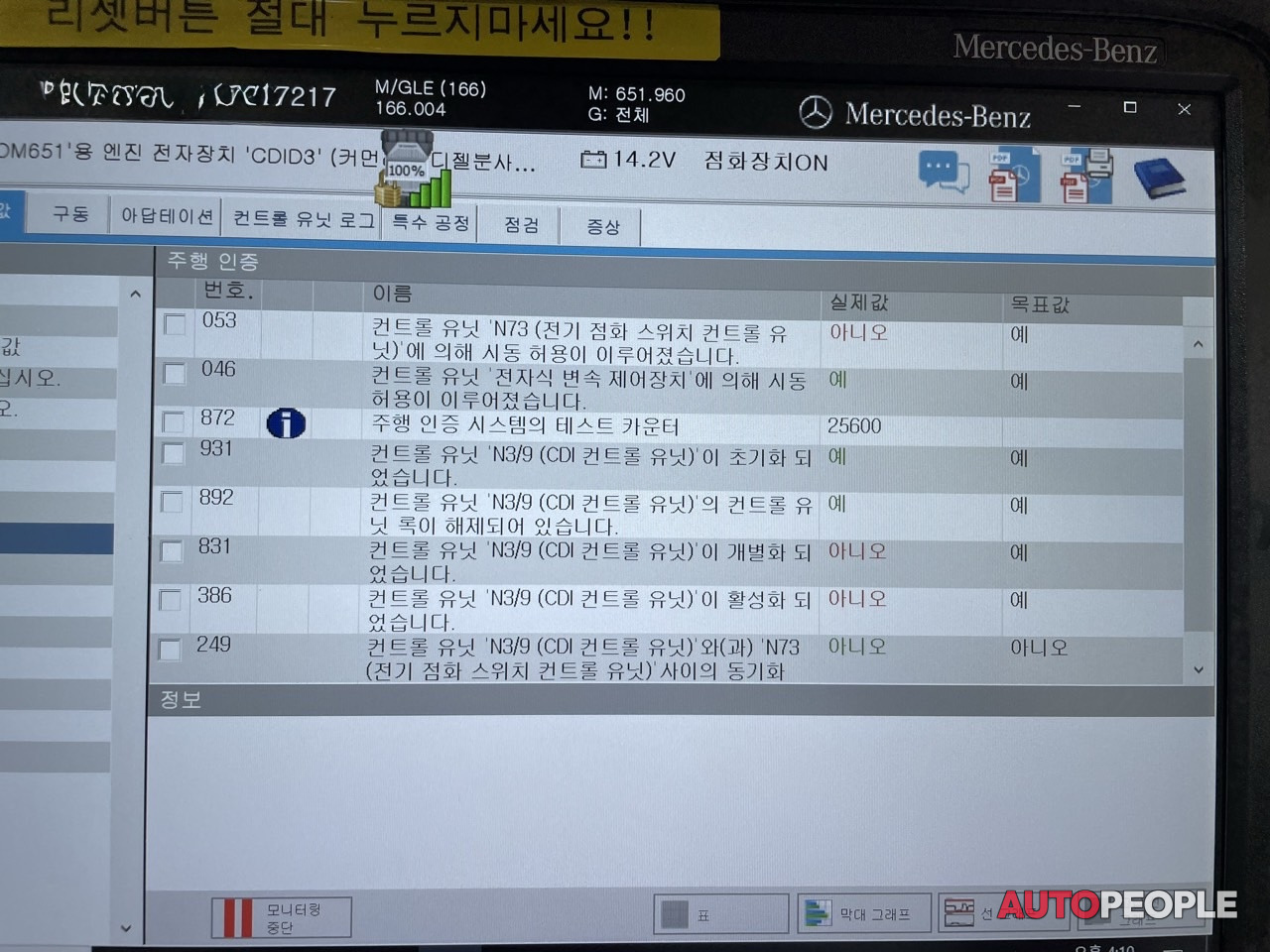

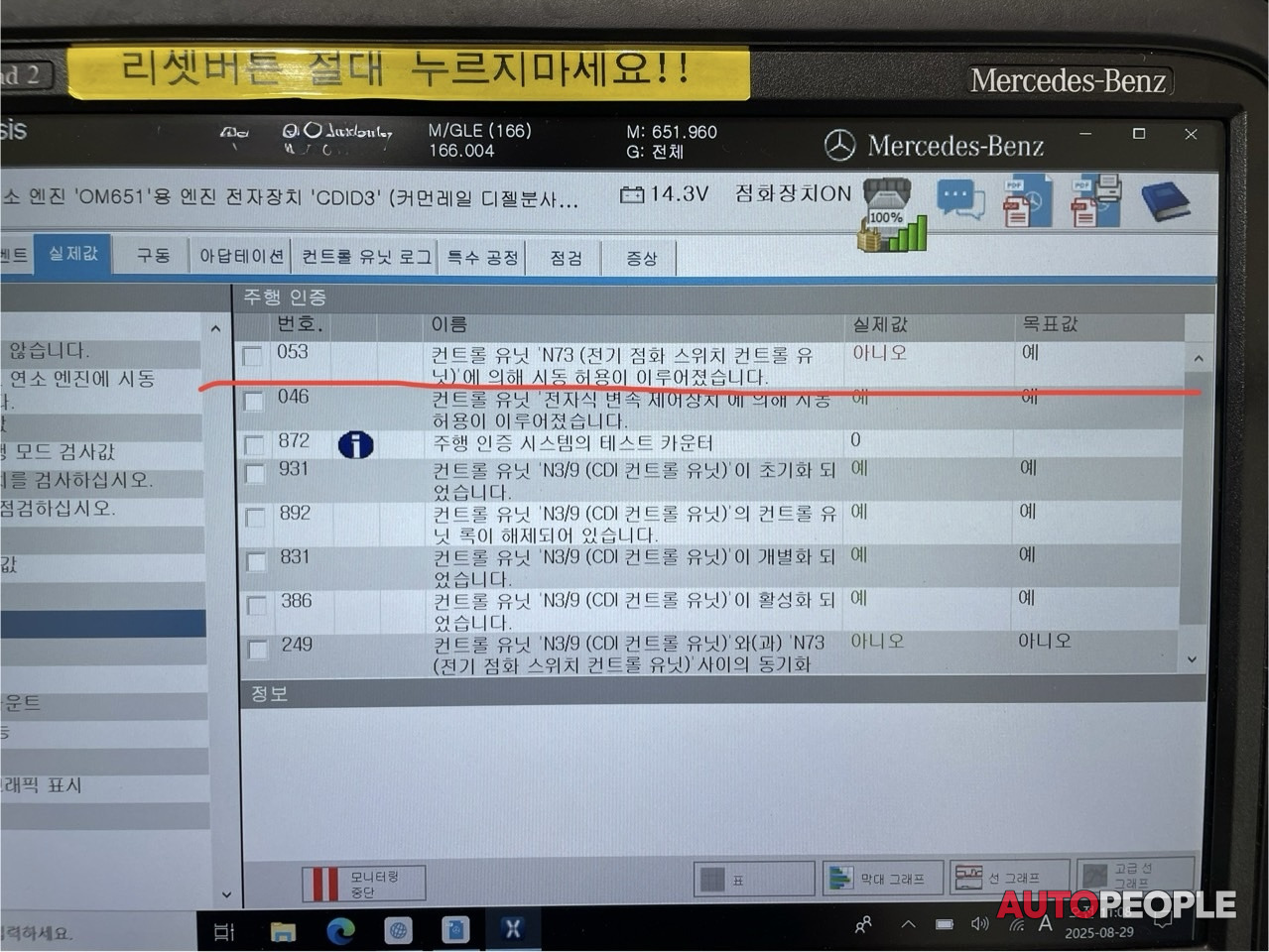

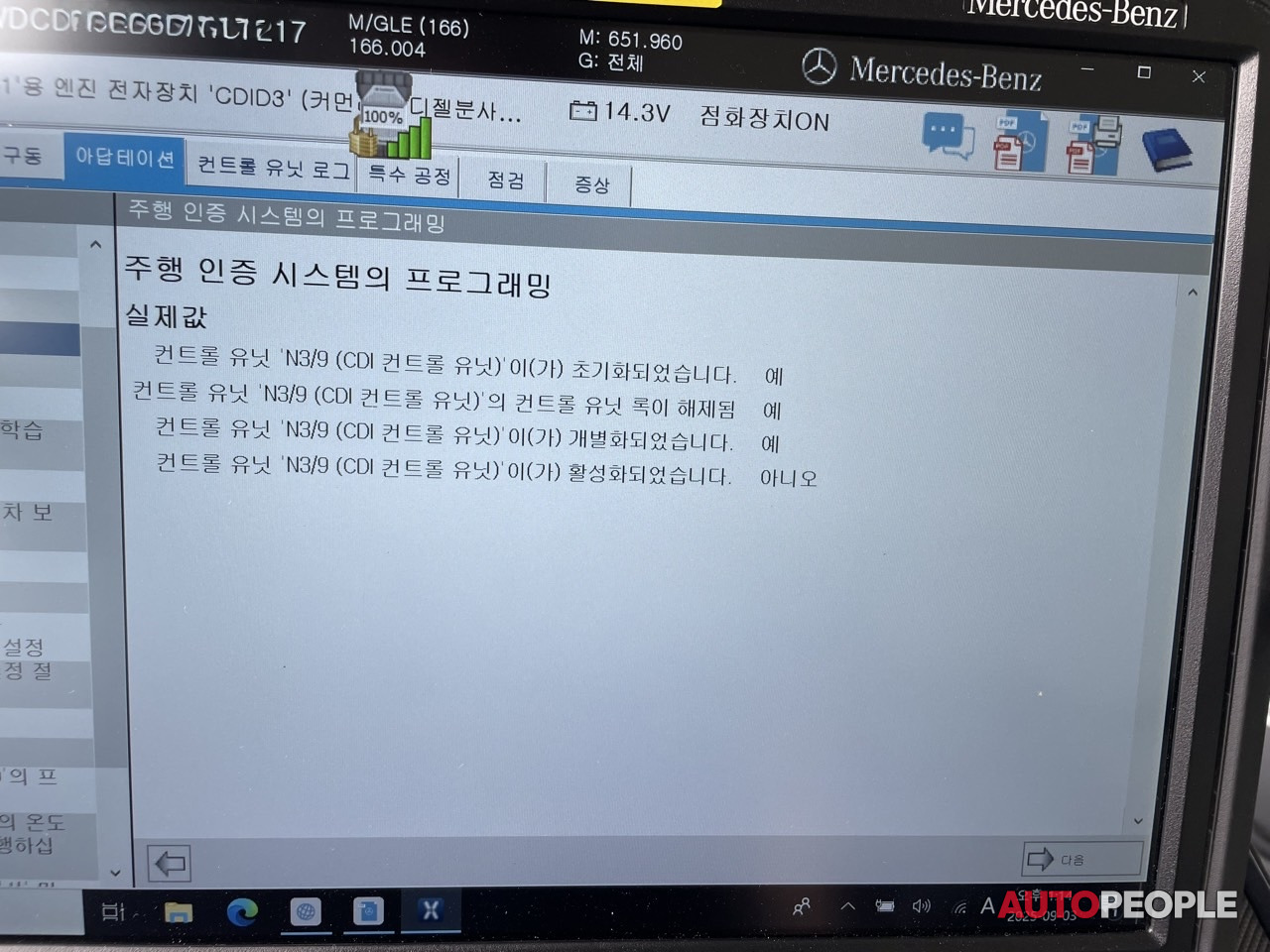

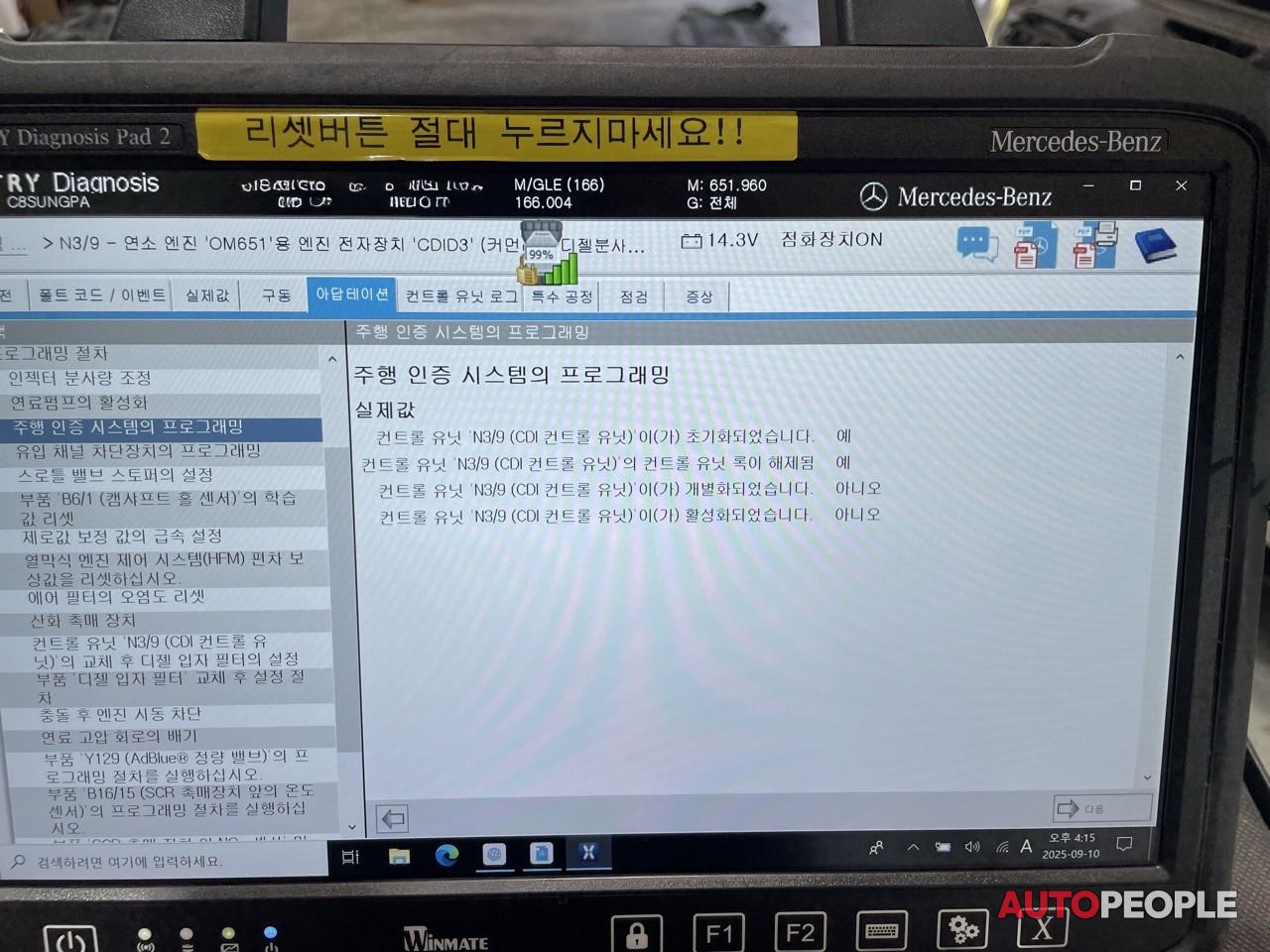

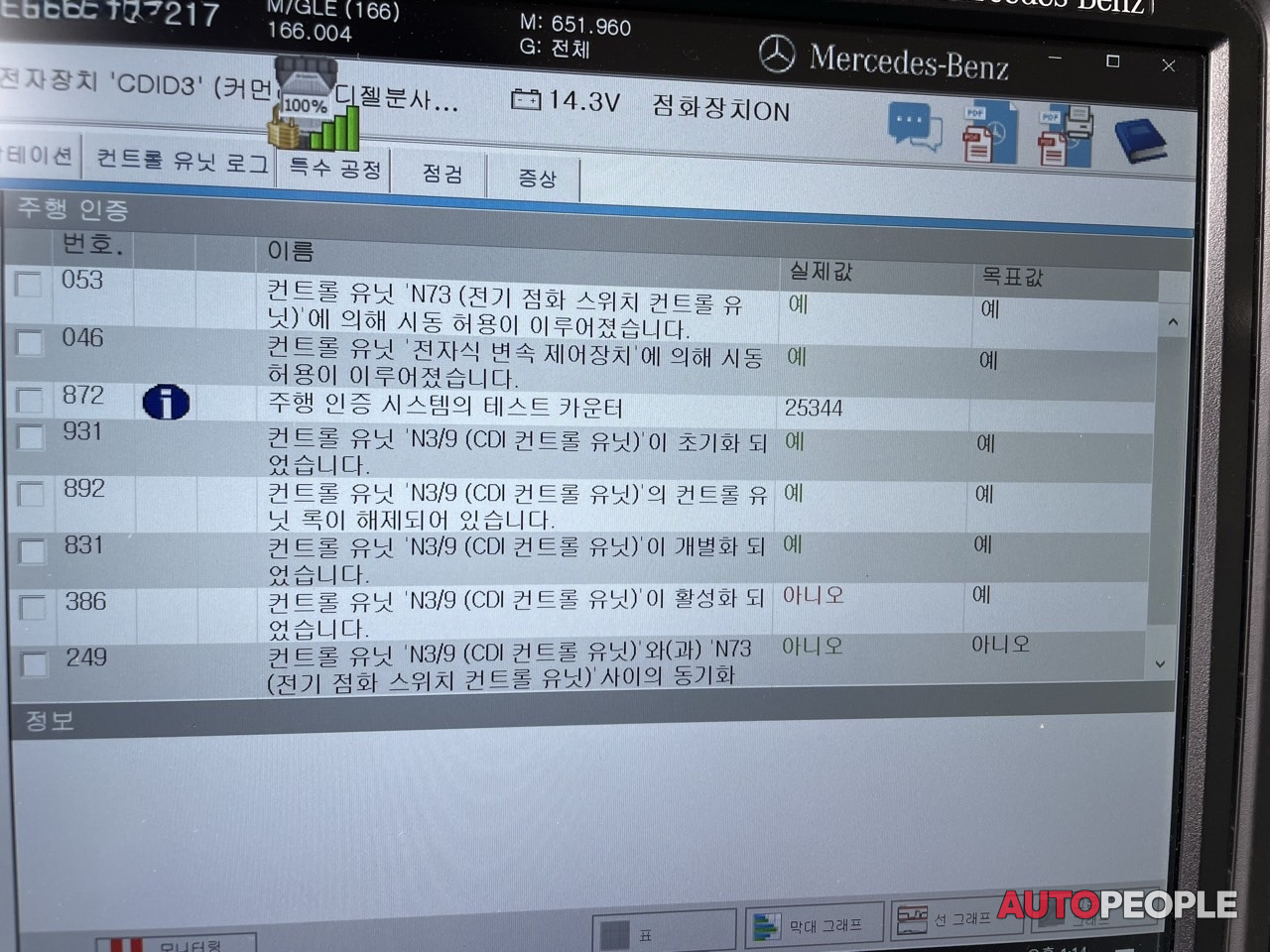

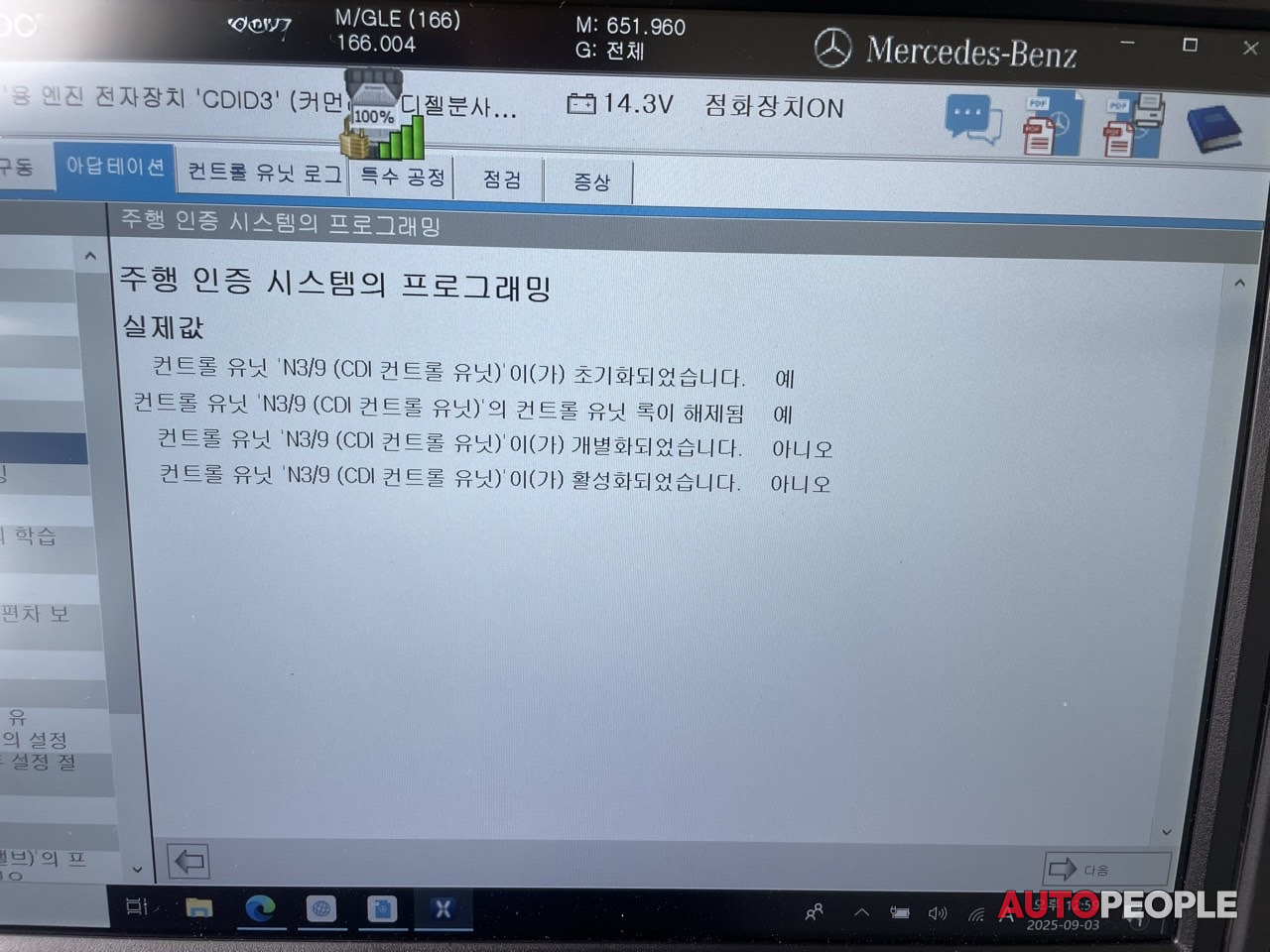

코딩 후 ecu 활성화 빼고 모두 정상적으로 주행인증 완료 됨
활성화는 시동을 걸어야 완료

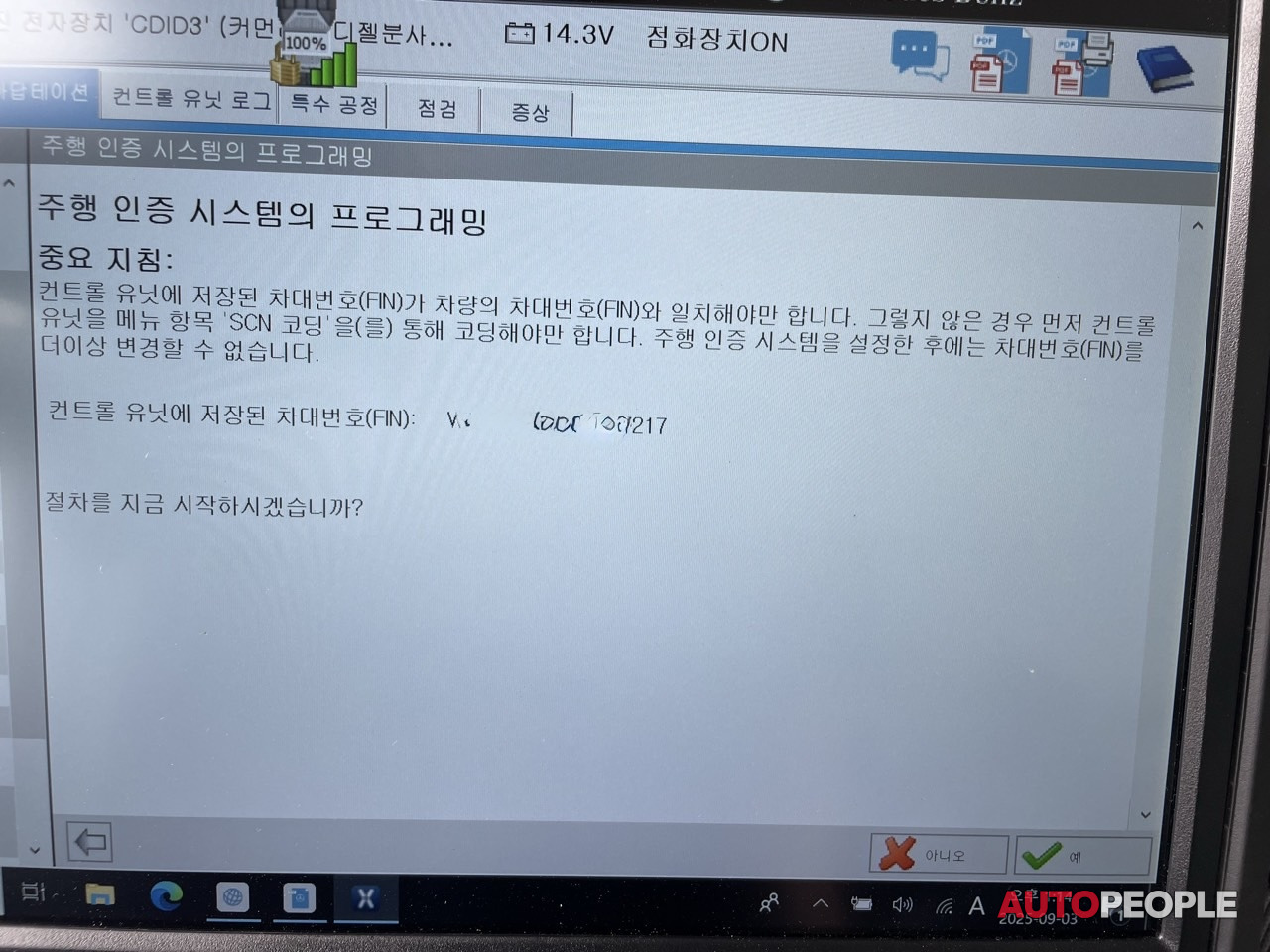

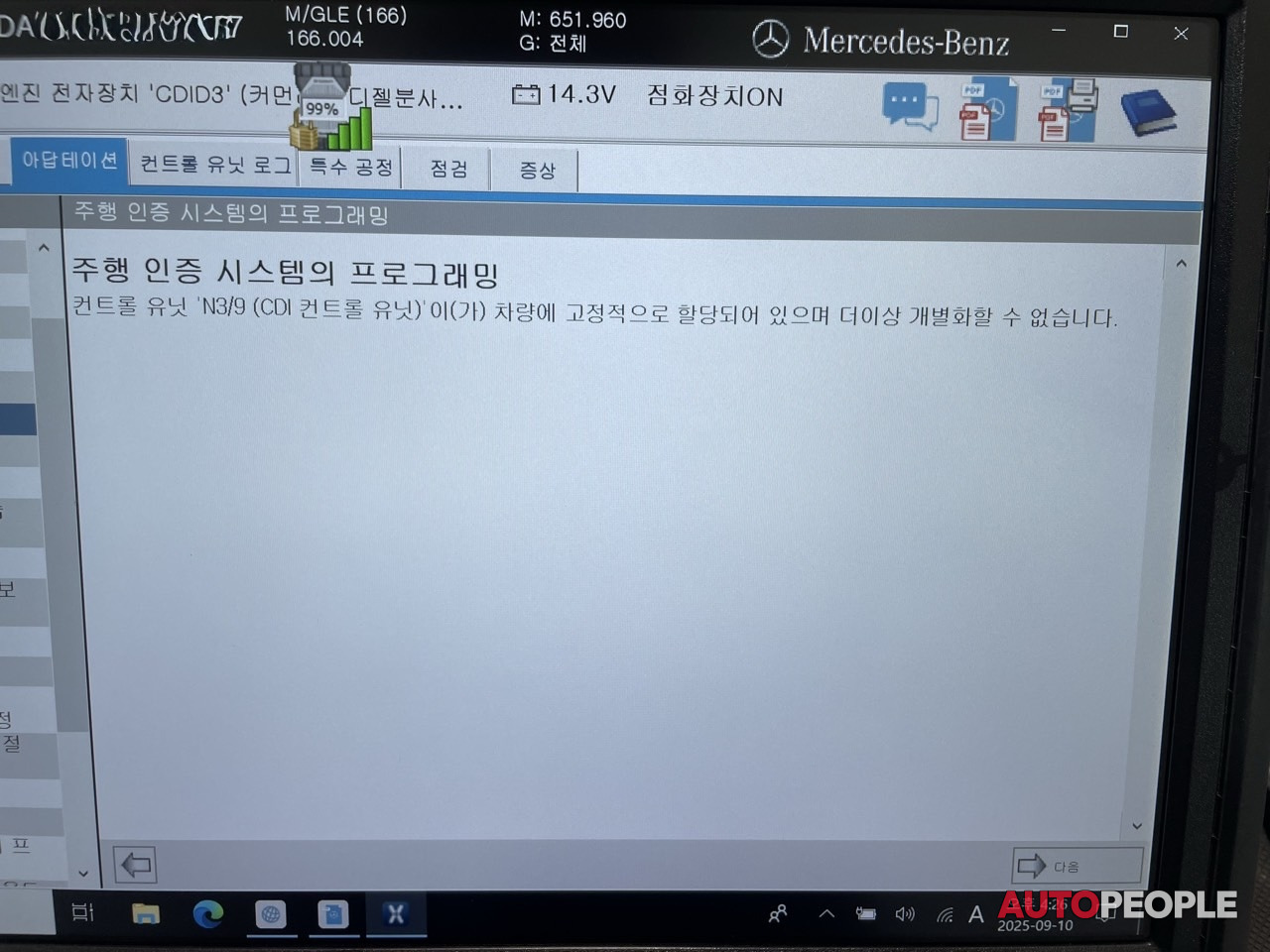

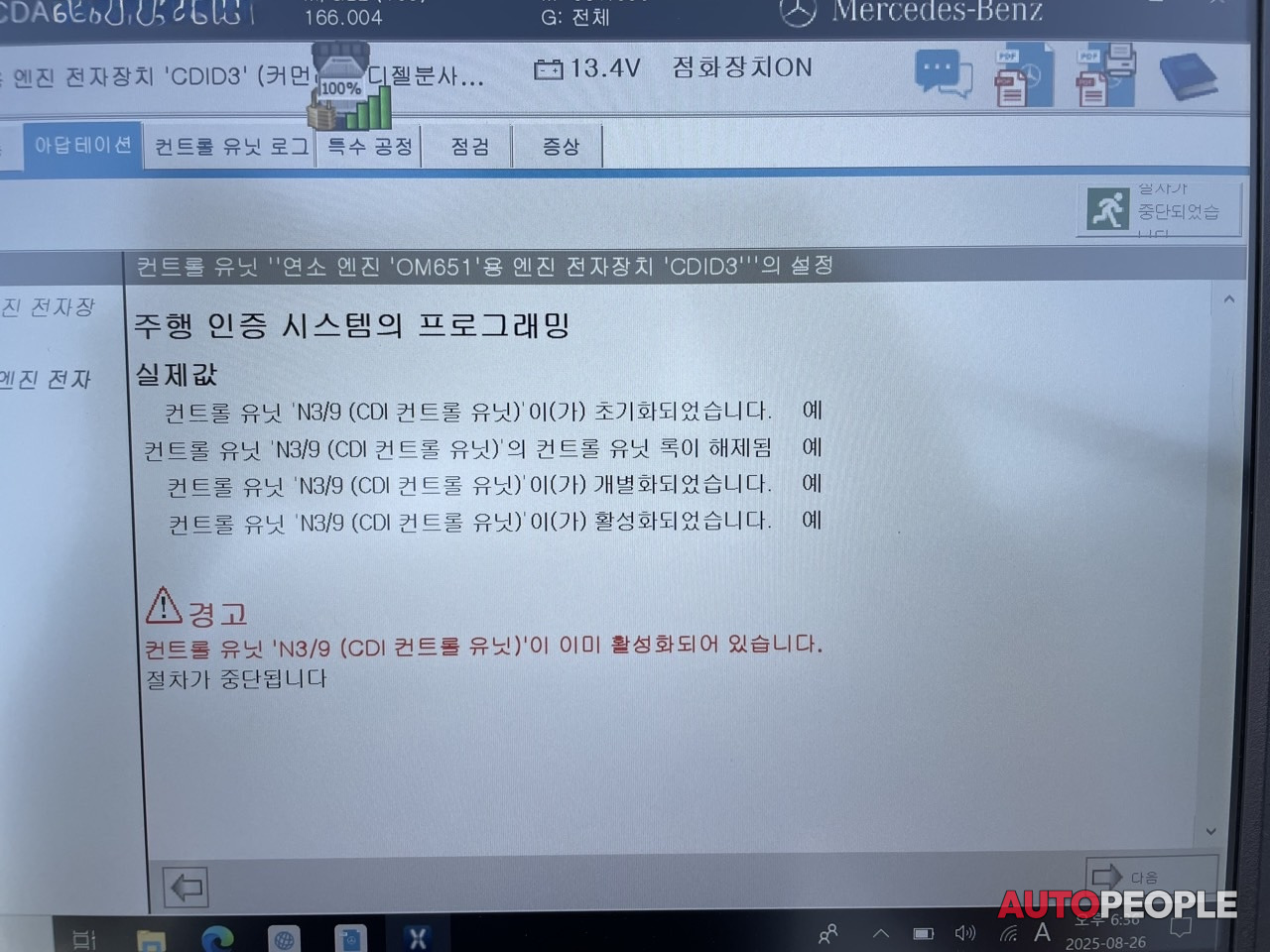

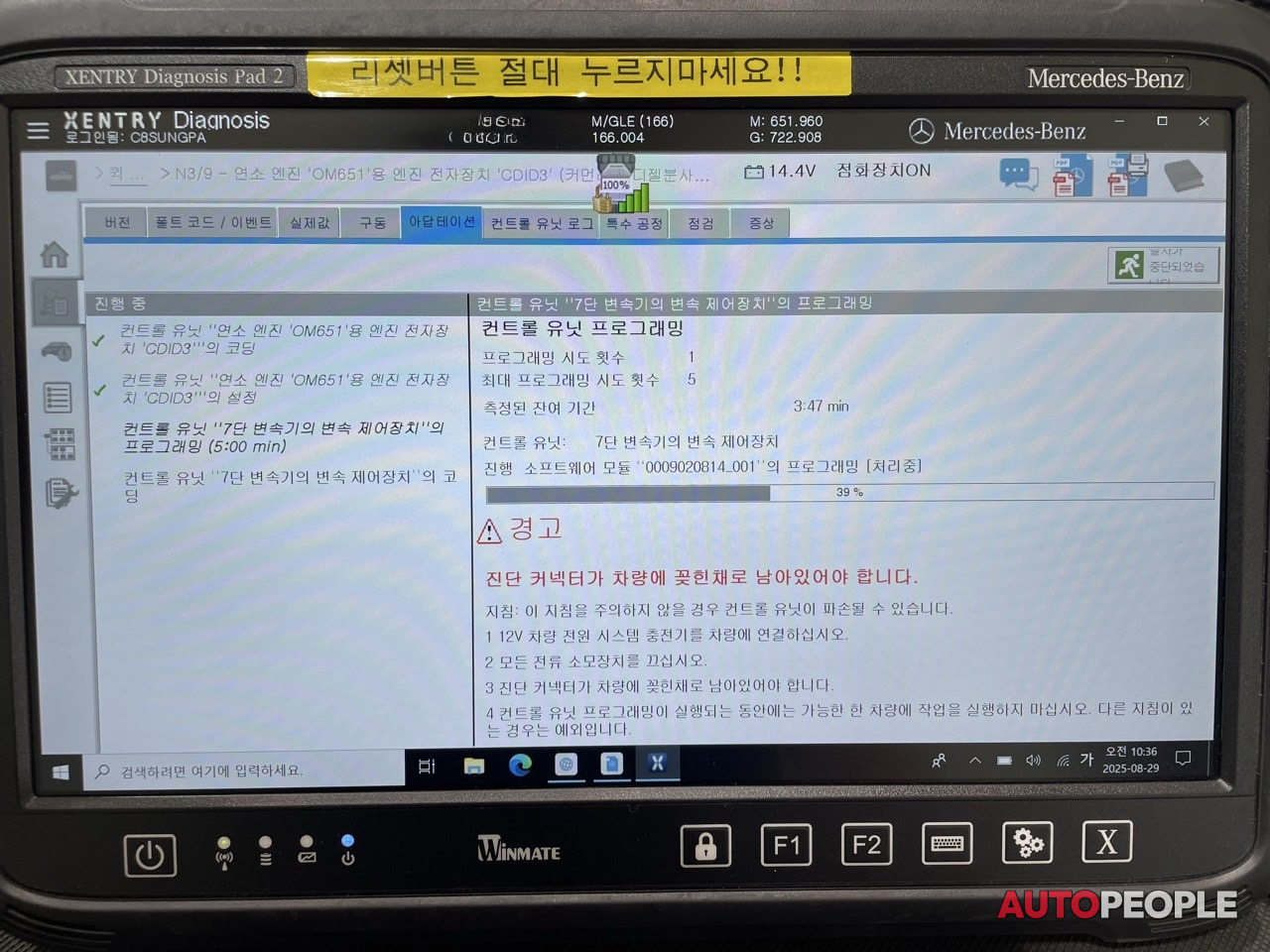

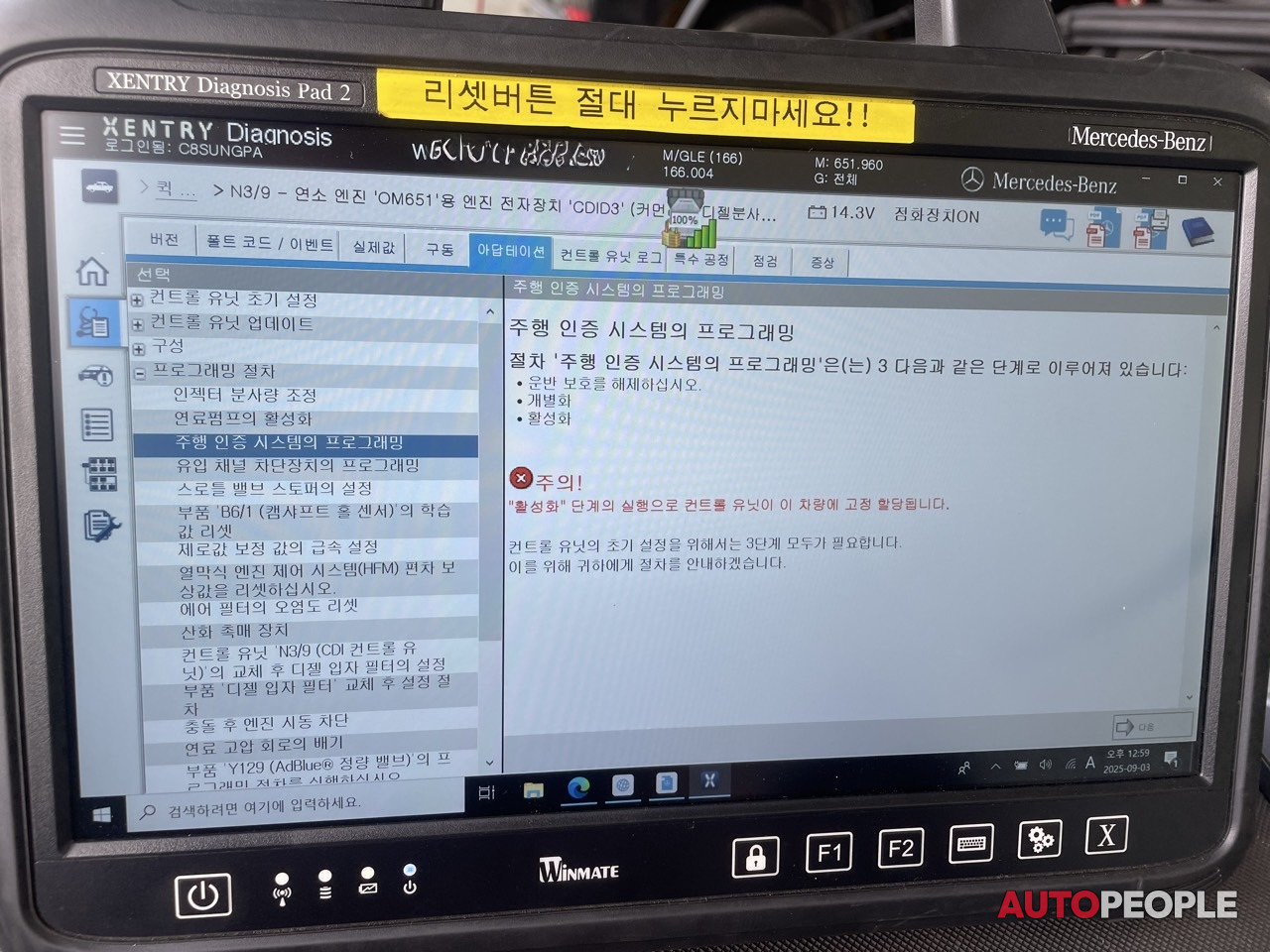

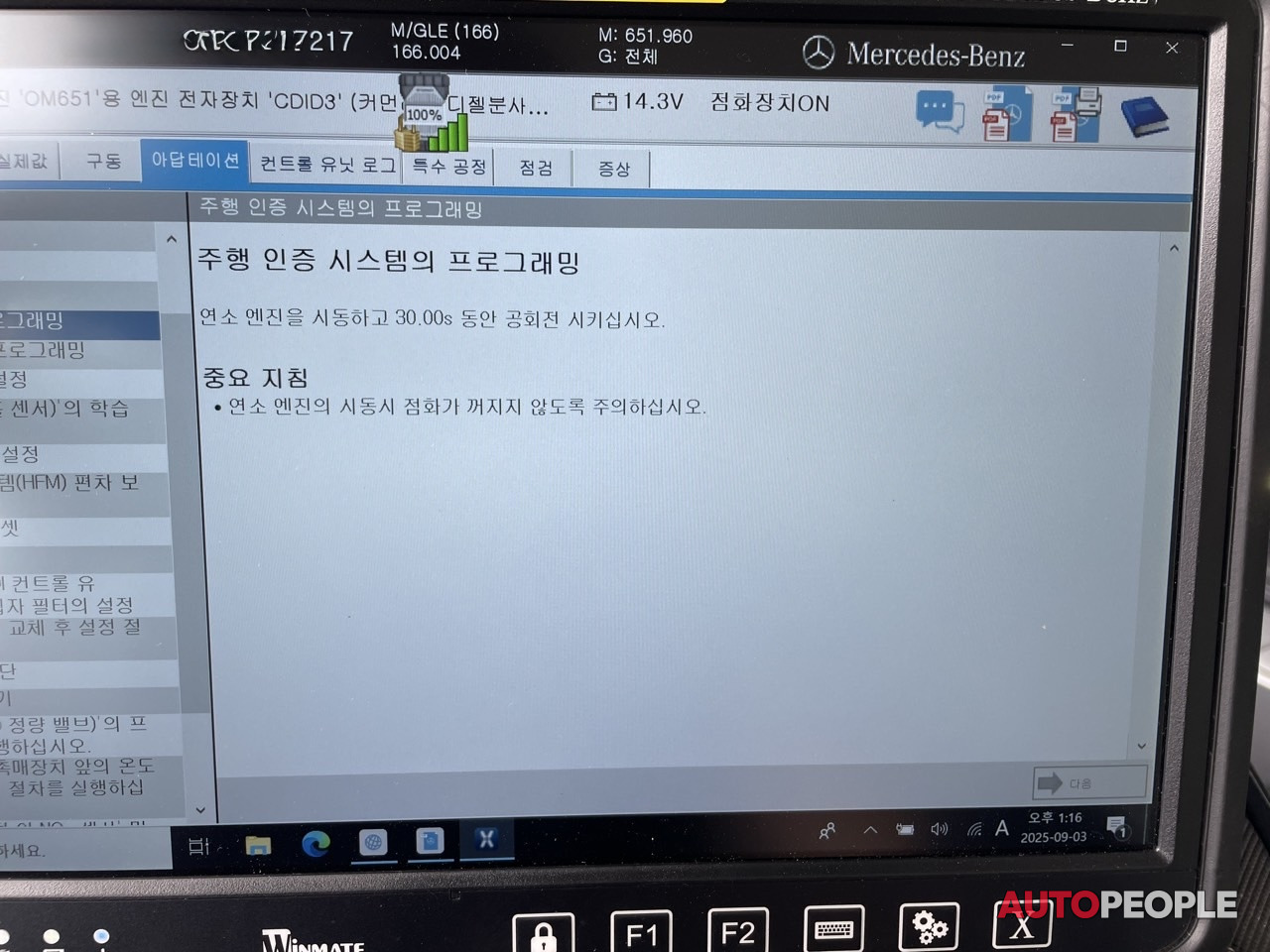

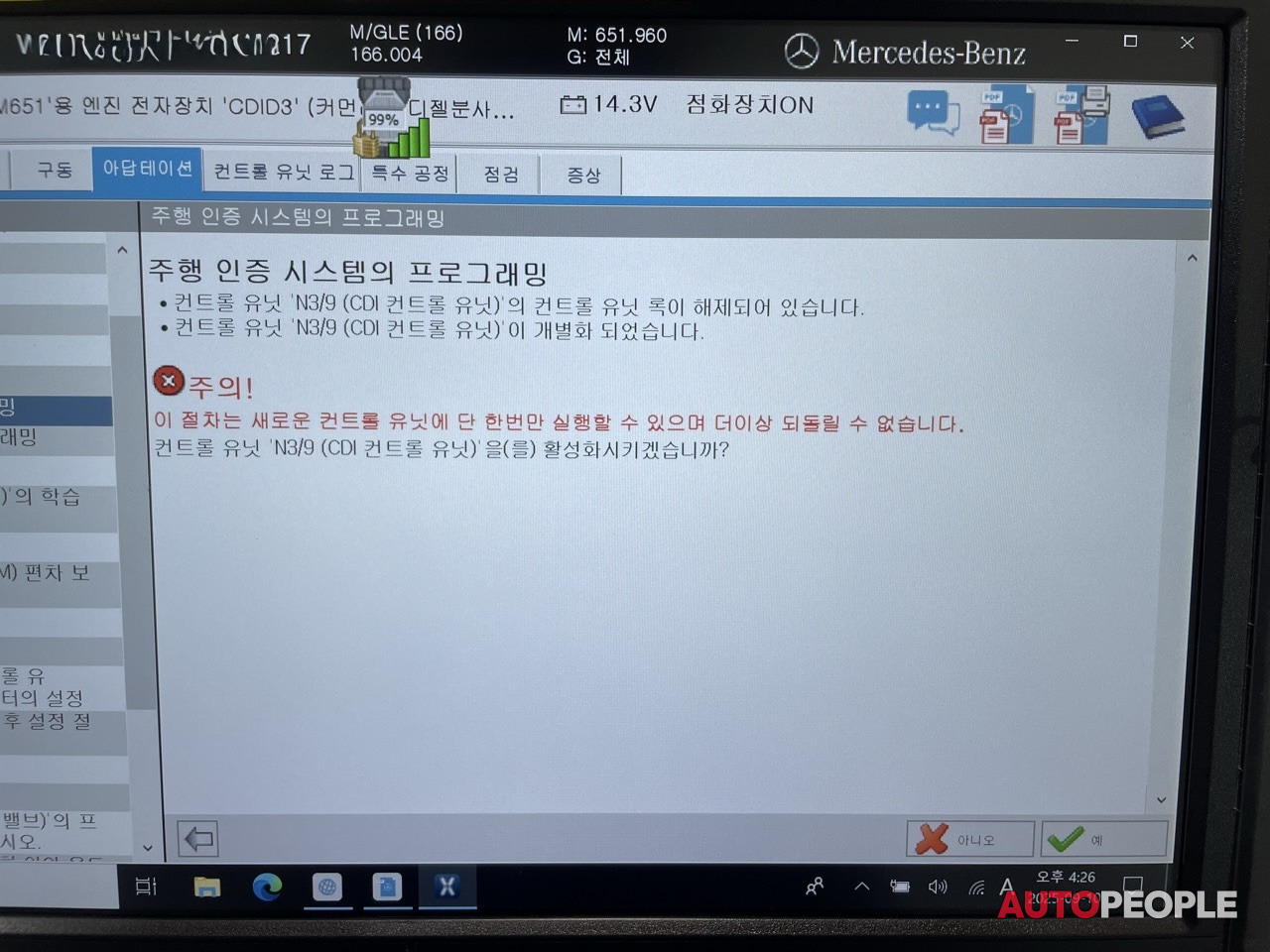

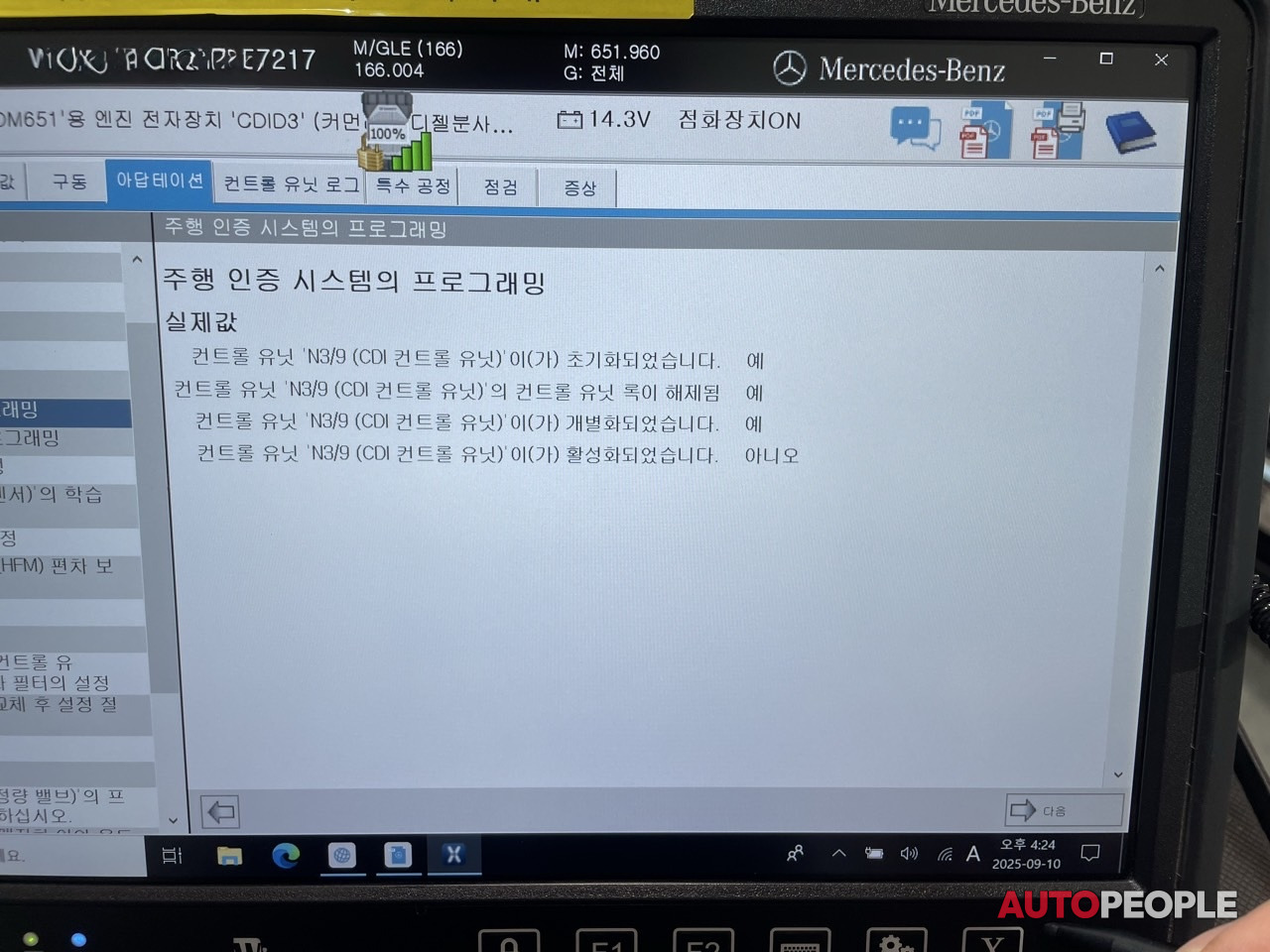

주행인증 프로그래밍 다시 시도

마지막 단계에서 시동 걸리지 않음

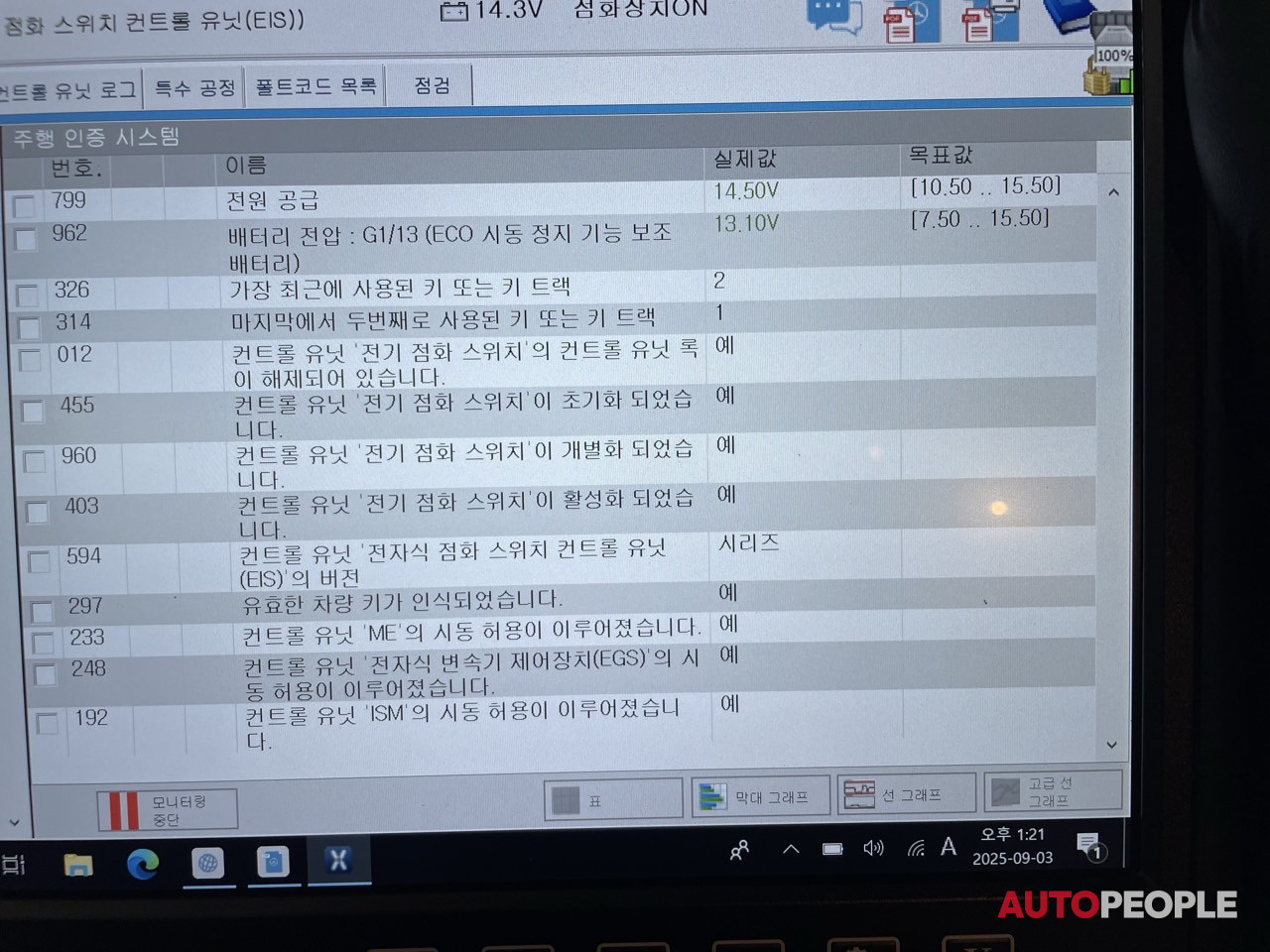

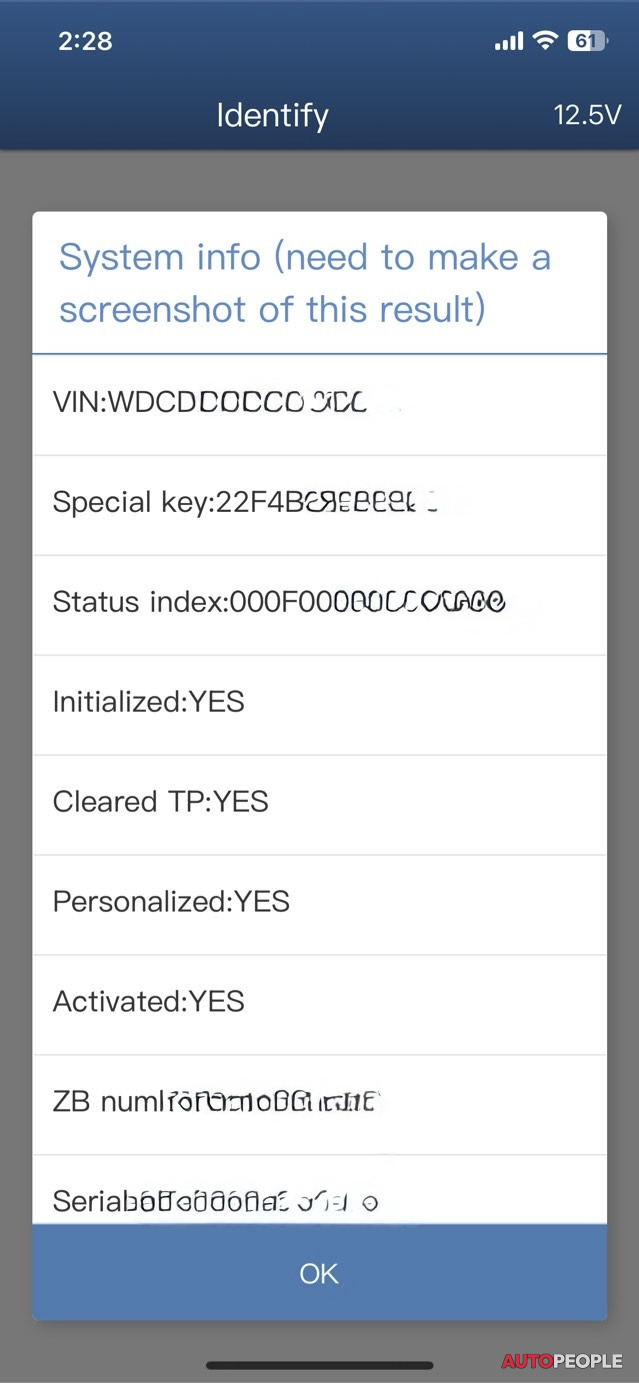

eis 데이터값 정상
스타트모터 강제 구동 시 정상적으로 회전 함

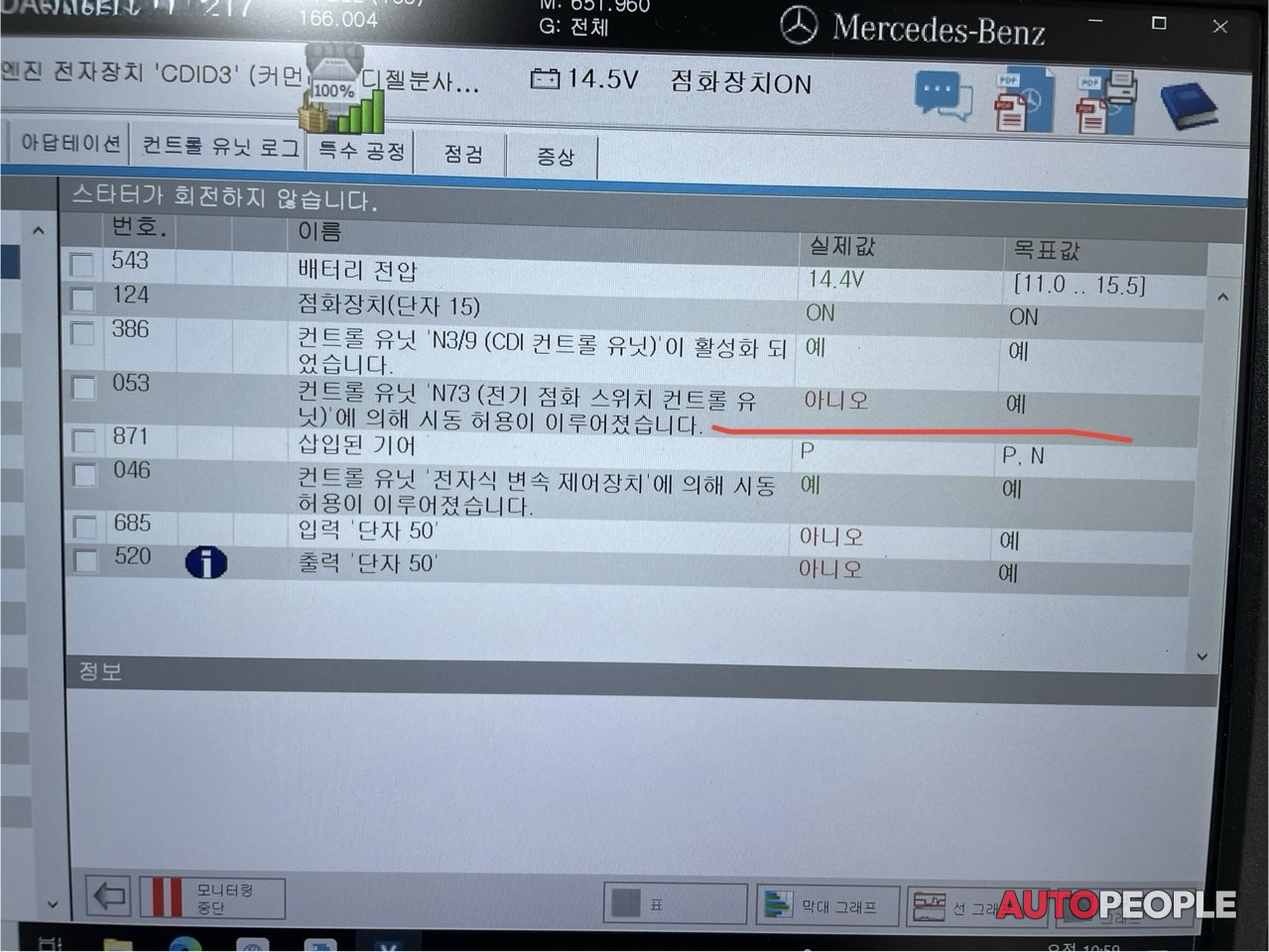

키 오프 후 시동 걸려고 하면 릴레이 스타트 신호 나오지 않음
ecu에서 신호 보내주지 않는것으로 보여짐

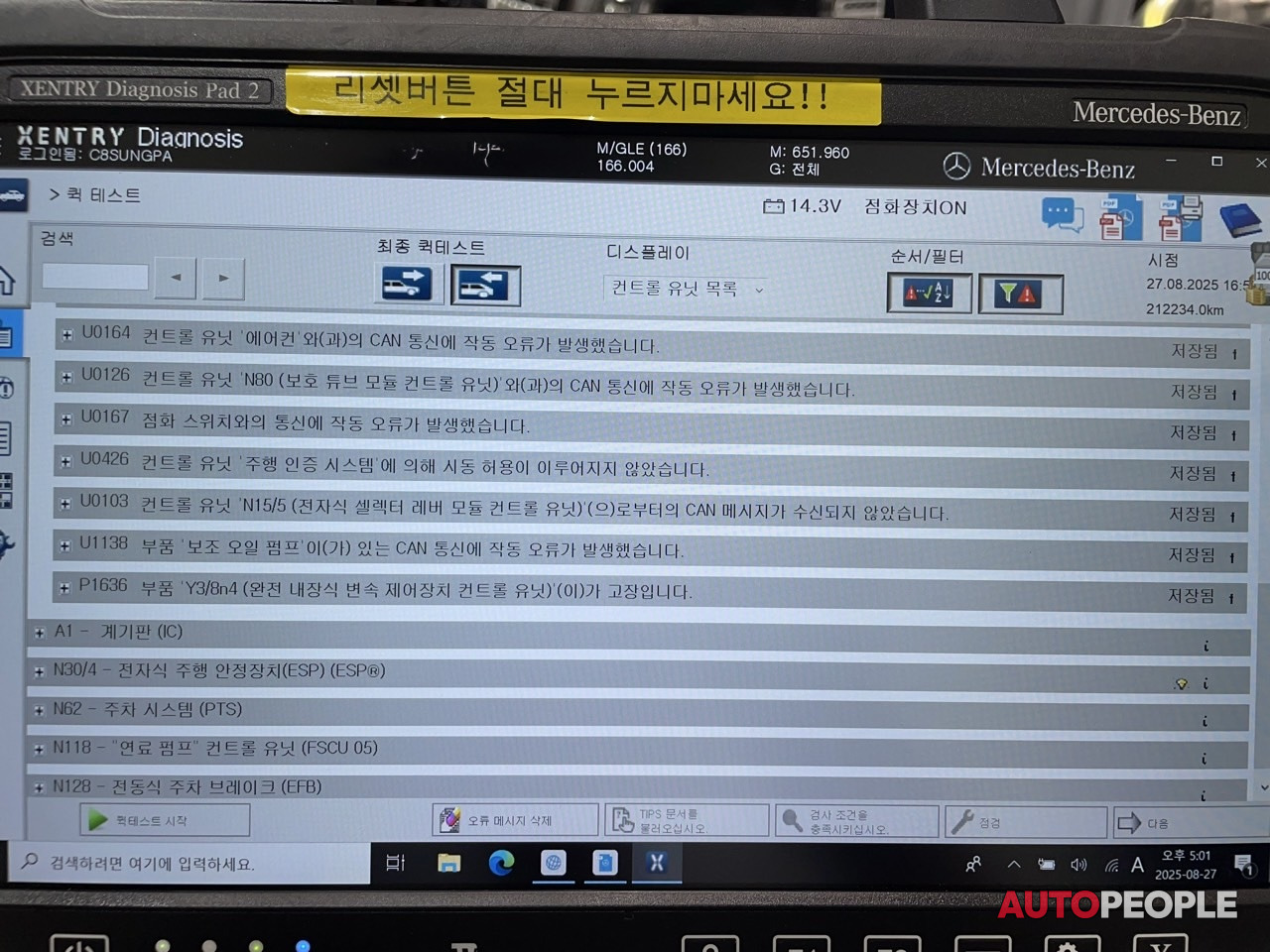

고장코드

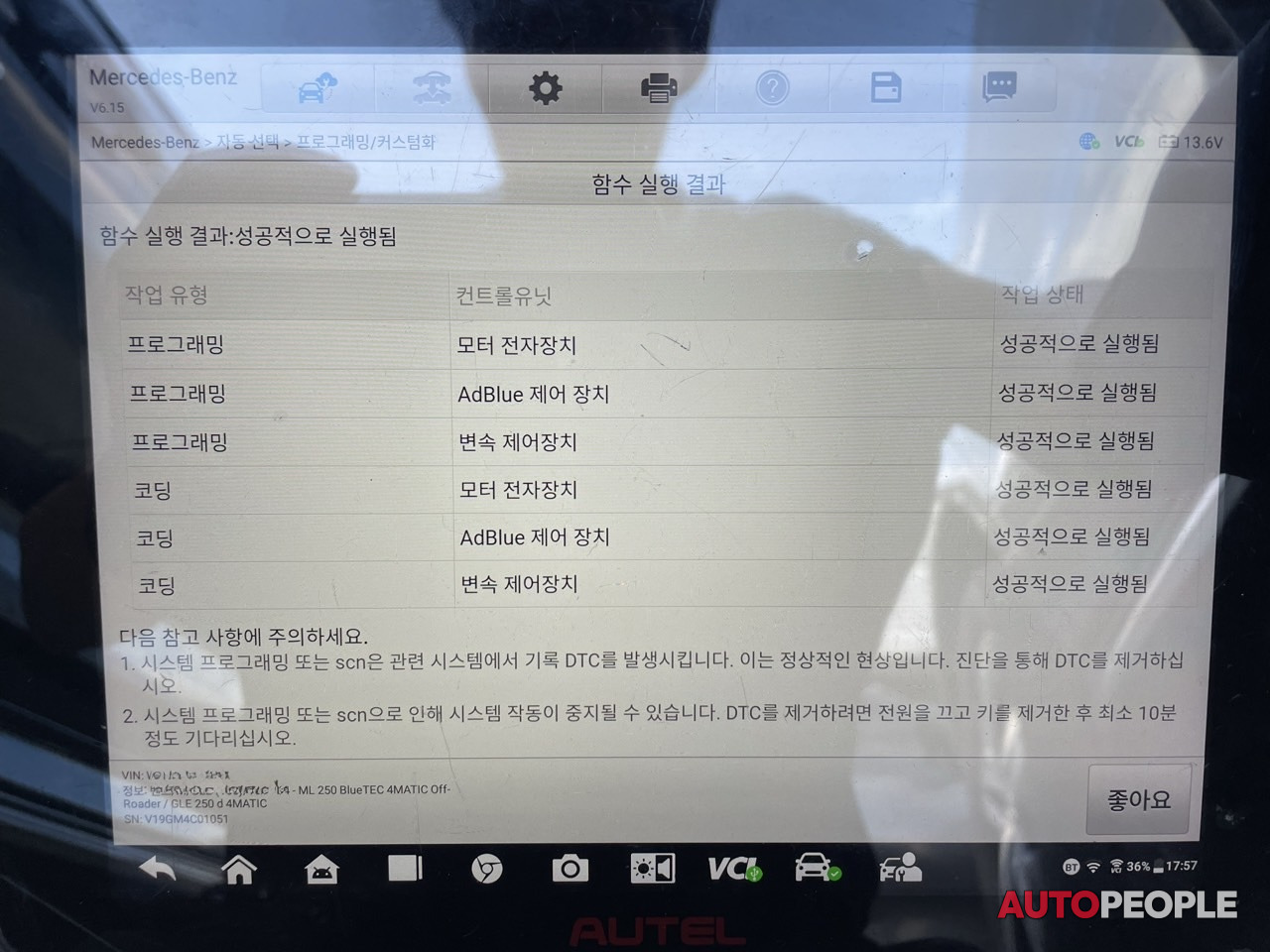

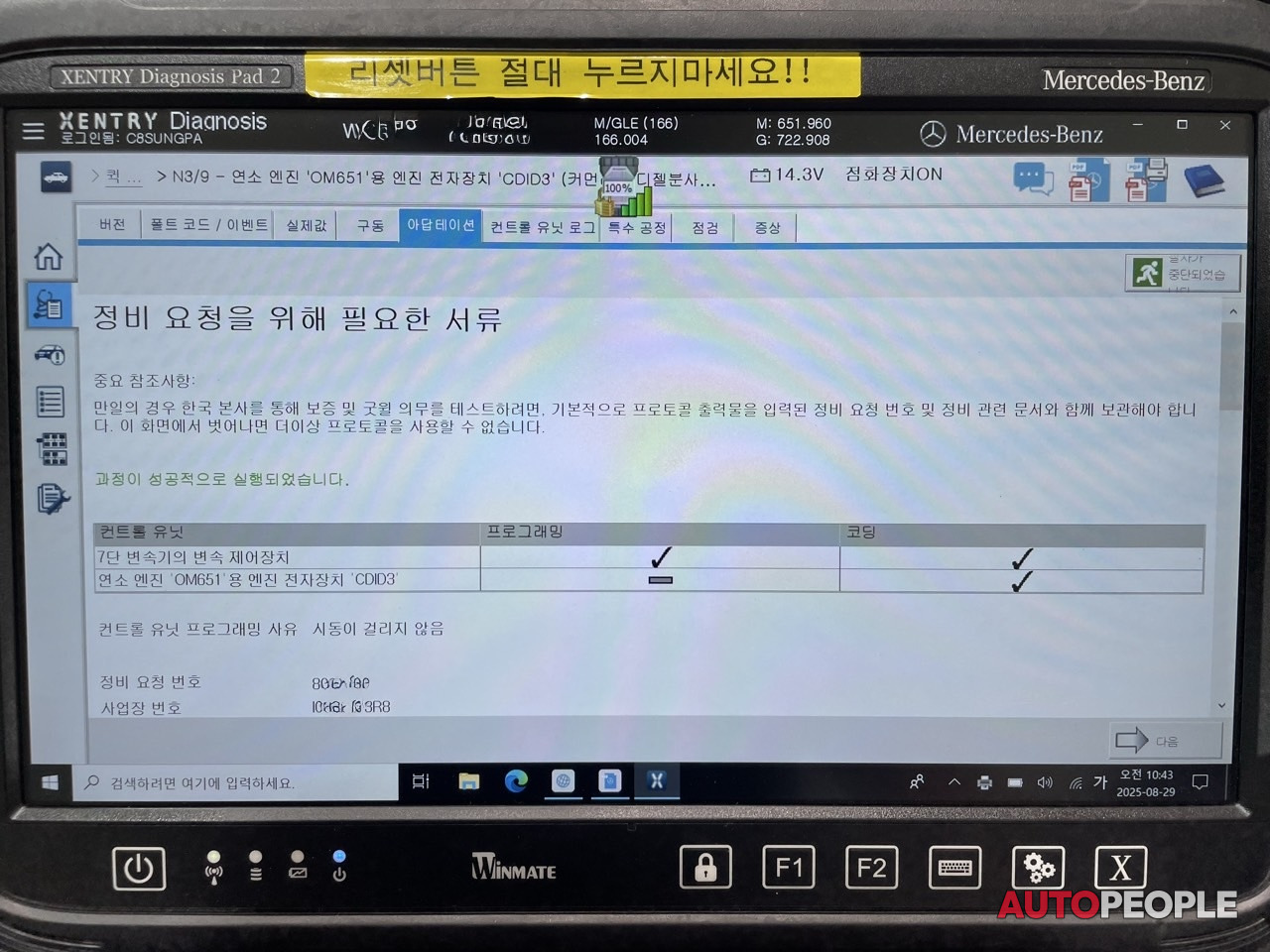

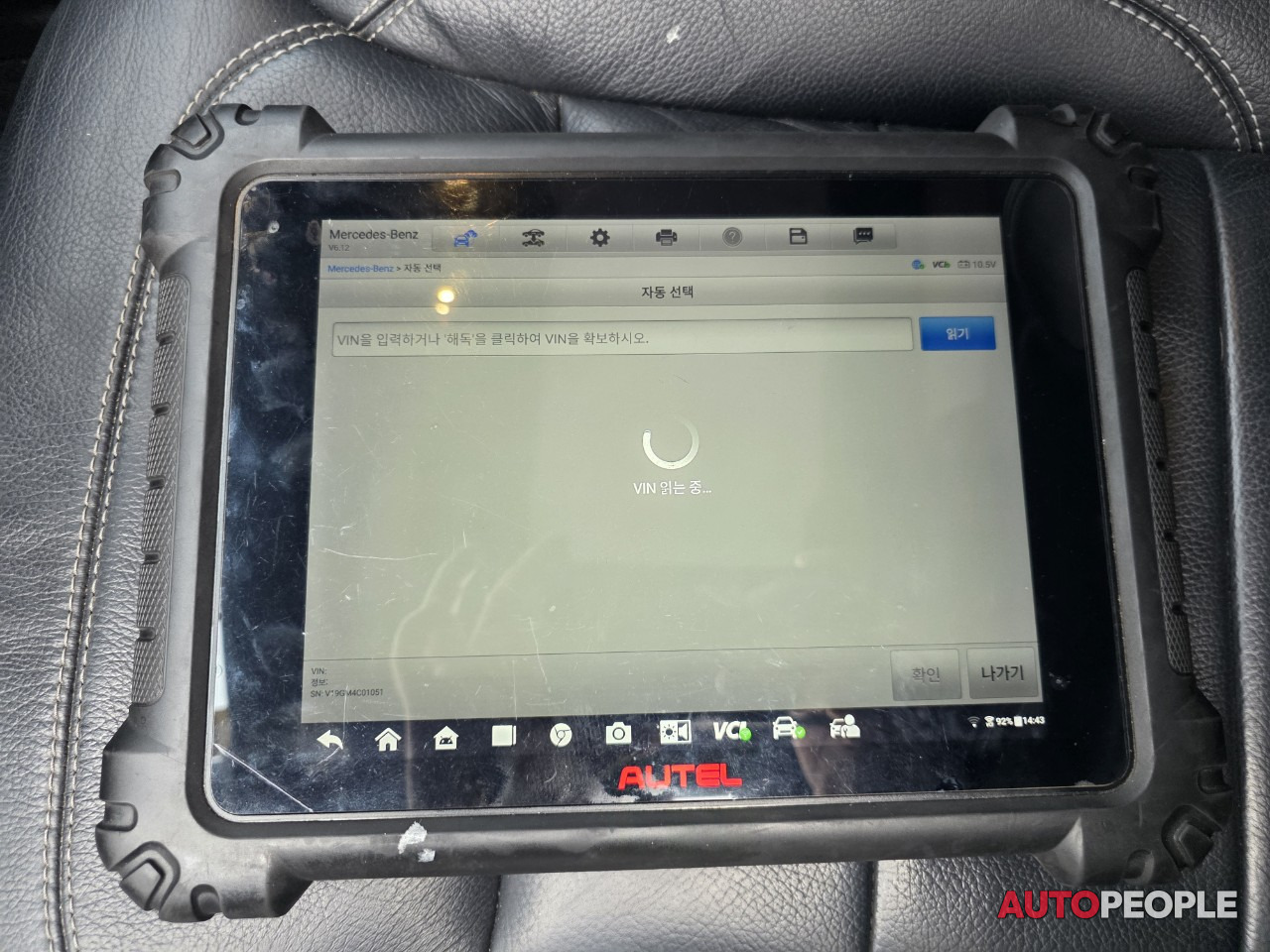

오텔 프로그래밍 실시
시동 안걸림 증상 동일

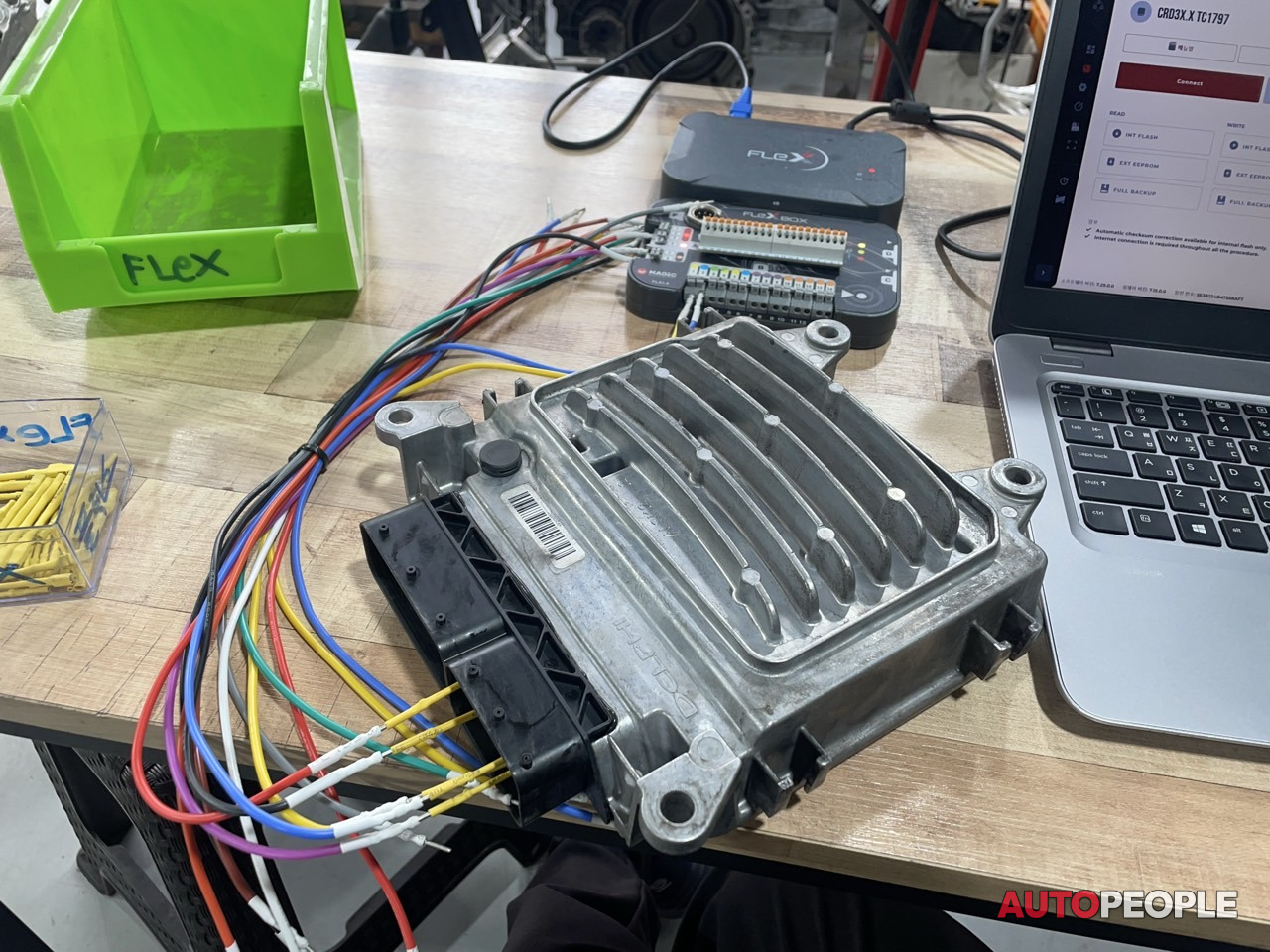

중고 ecu 구매 후 dc-700으로 리뉴 후 코딩 및 주행권한승인

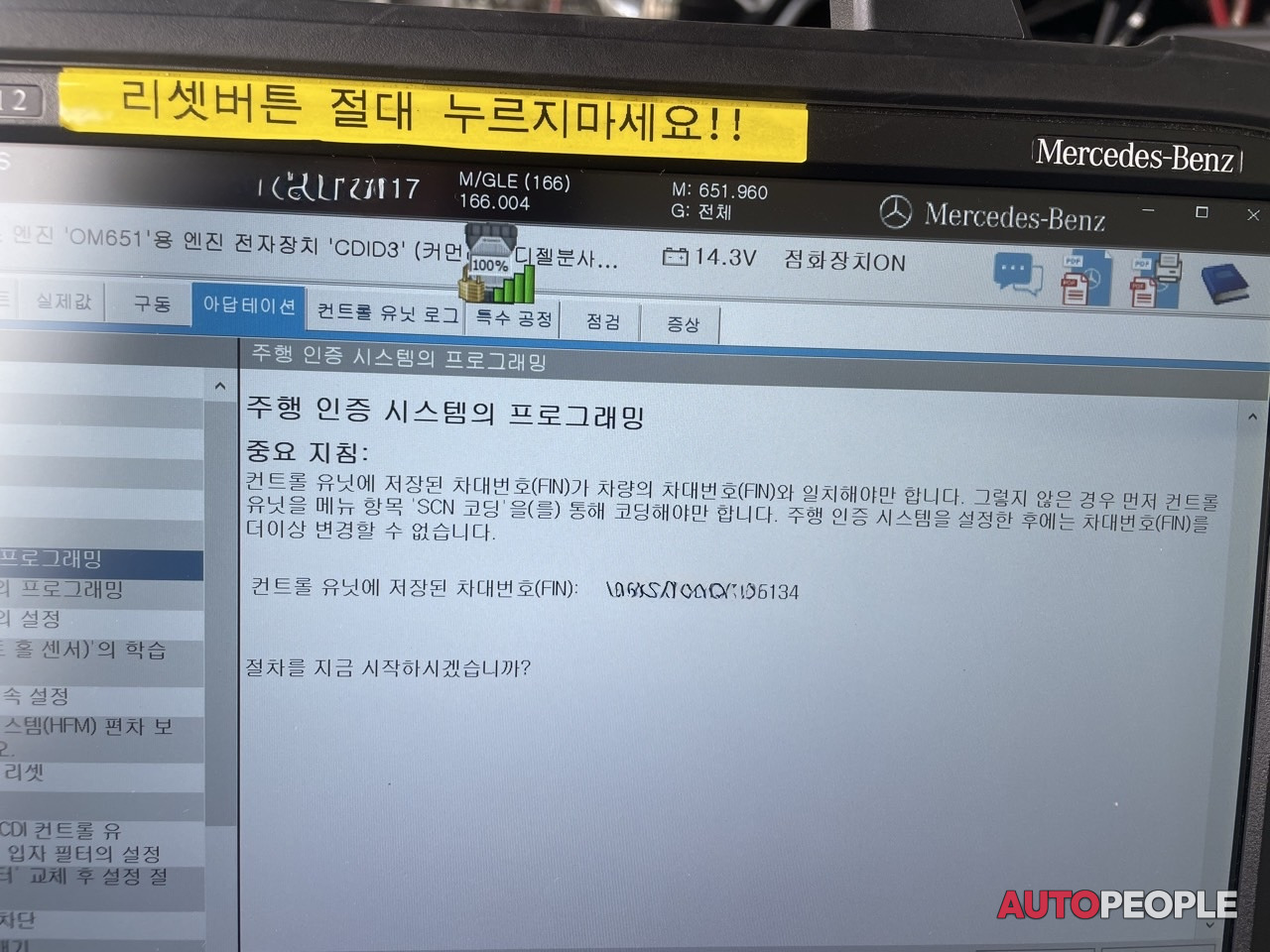

scn 코딩 전 차대번호

코딩 완료

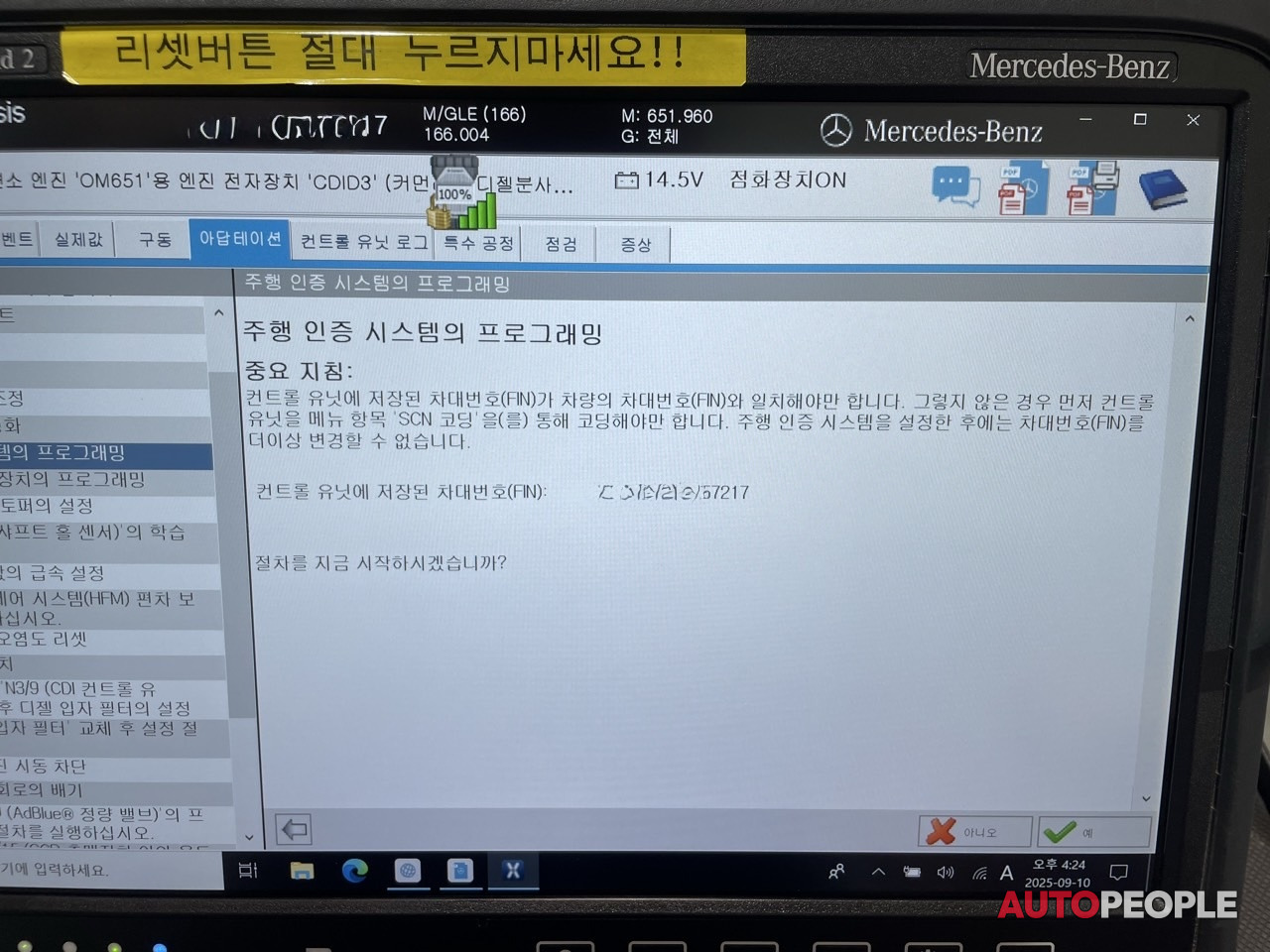

코딩 후 차대번호 일치

주행권한승인 완료

차량 정상 시동

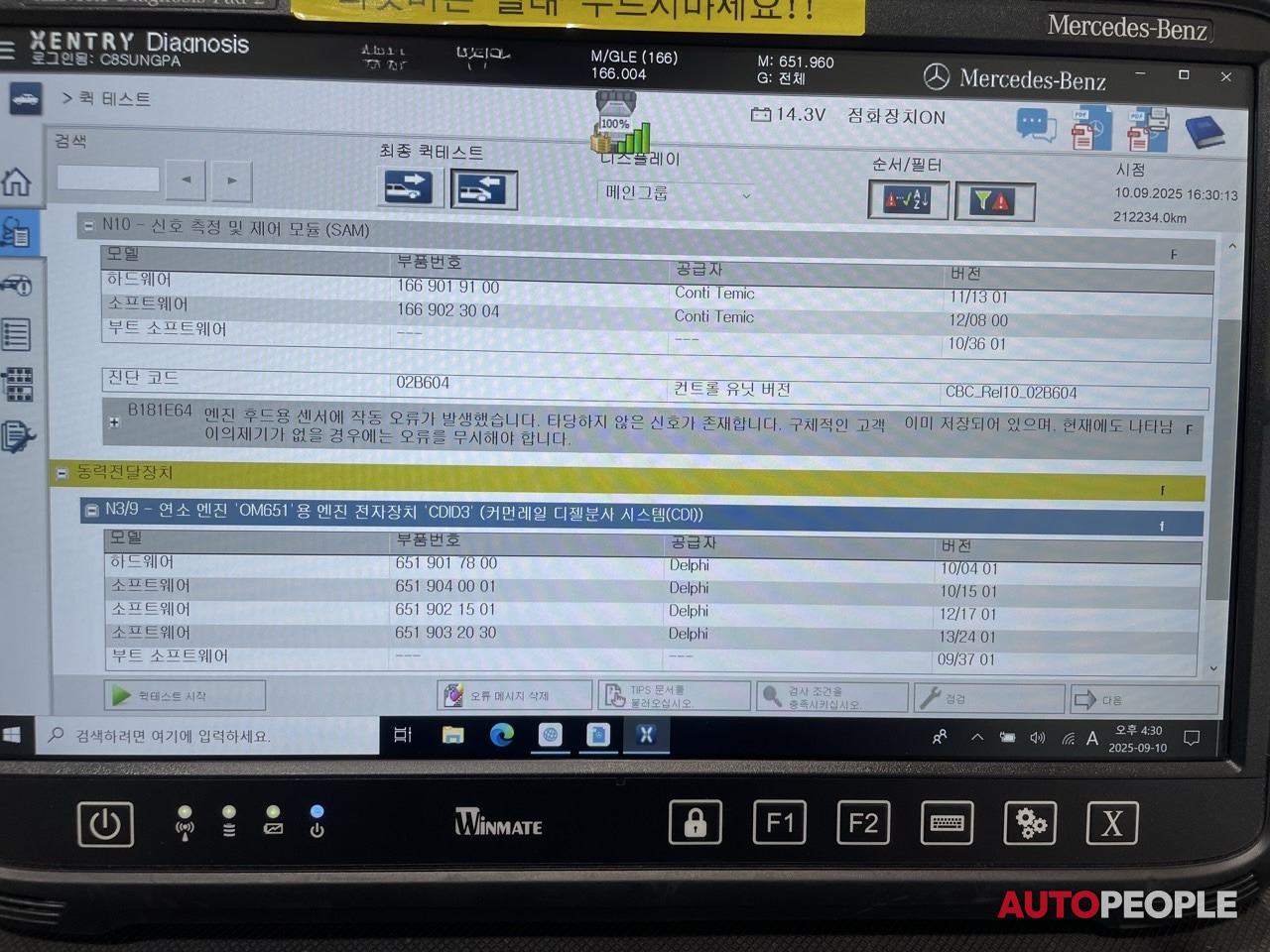

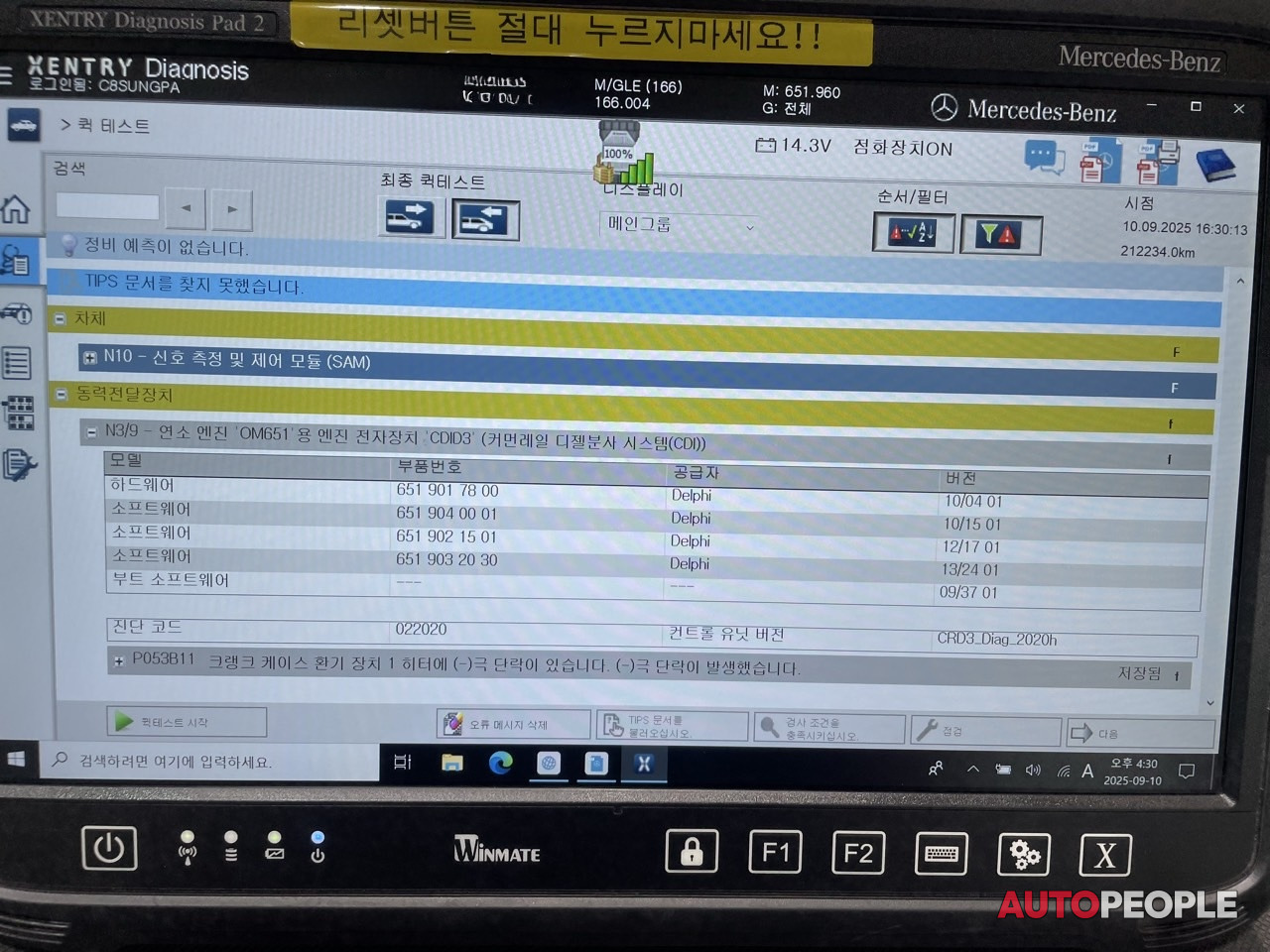

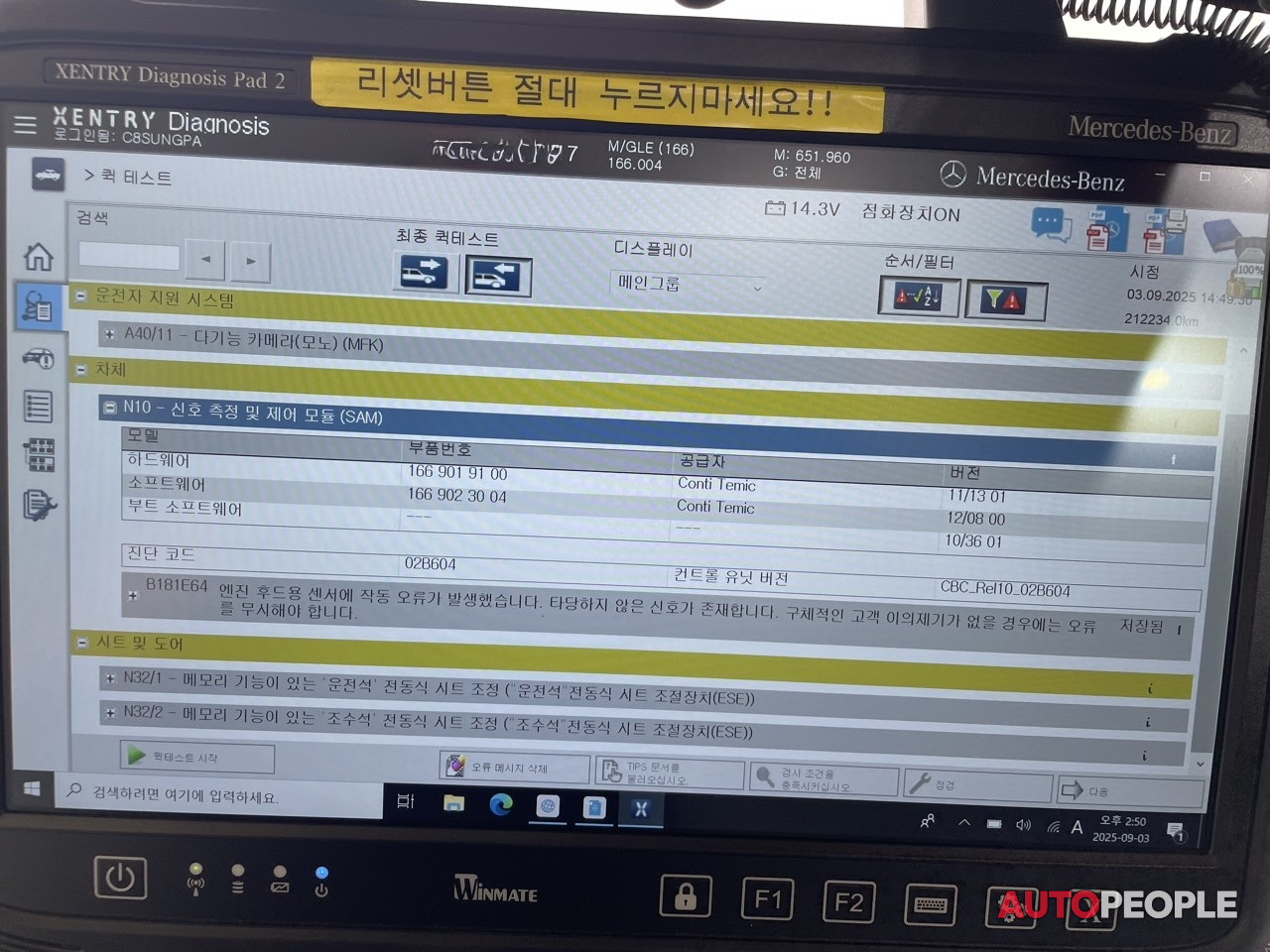

정상 시동 후 남은 고장코드
수리 완료
