N [MERCEDES-BENZ] 배선도(Wiring Diagram) 그룹 탐색 가이드
🚗 AP오토서비스
2

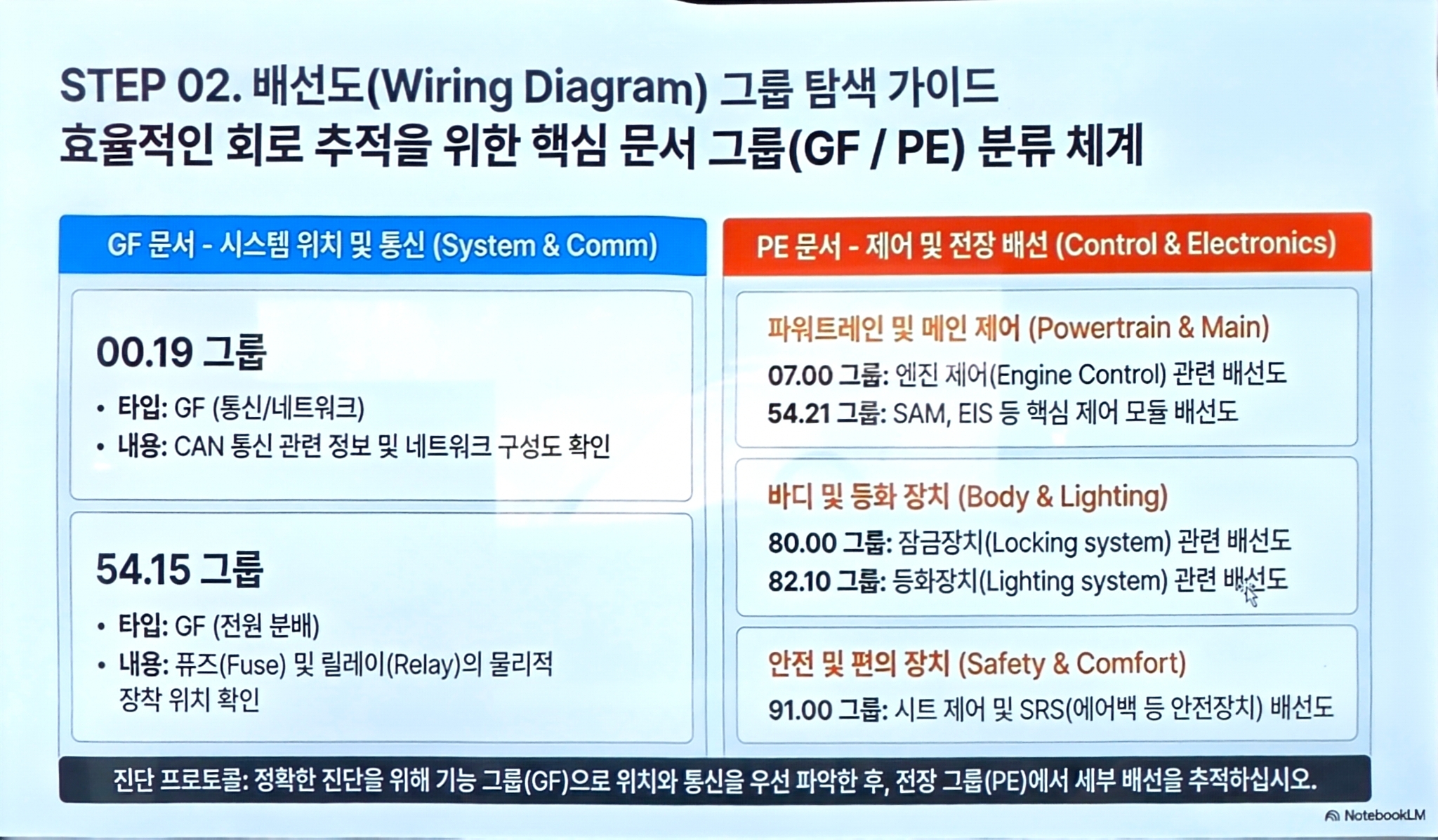

배선도(Wiring Diagram) 그룹 탐색 가이드
효율적인 회로 추적을 위한 핵심 문서 그룹(GF / PE) 분류 체계
■ GF 문서 - 시스템 위치 및 통신 (System & Comm)
00.19 그룹
• 타입: GF (통신/네트워크)
• 내용: CAN 통신 관련 정보 및 네트워크 구성도 확인
54.15 그룹
• 타입: GF (전원 분배)
• 내용: 퓨즈(Fuse) 및 릴레이(Relay)의 물리적 장착 위치 확인
■ PE 문서 - 제어 및 전장 배선 (Control & Electronics)
[파워트레인 및 메인 제어 (Powertrain & Main)]
• 07.00 그룹: 엔진 제어(Engine Control) 관련 배선도
• 54.21 그룹: SAM, EIS 등 핵심 제어 모듈 배선도
[바디 및 등화 장치 (Body & Lighting)]
• 80.00 그룹: 잠금장치(Locking System) 관련 배선도
• 82.10 그룹: 등화장치(Lighting System) 관련 배선도
[안전 및 편의 장치 (Safety & Comfort)]
• 91.00 그룹: 시트 제어 및 SRS(에어백 등 안전장치) 배선도
진단 프로토콜
정확한 진단을 위해 기능 그룹(GF)으로 위치와 통신을 우선 파악한 후, 전장 그룹(PE)에서 세부 배선을 추적하십시오.
