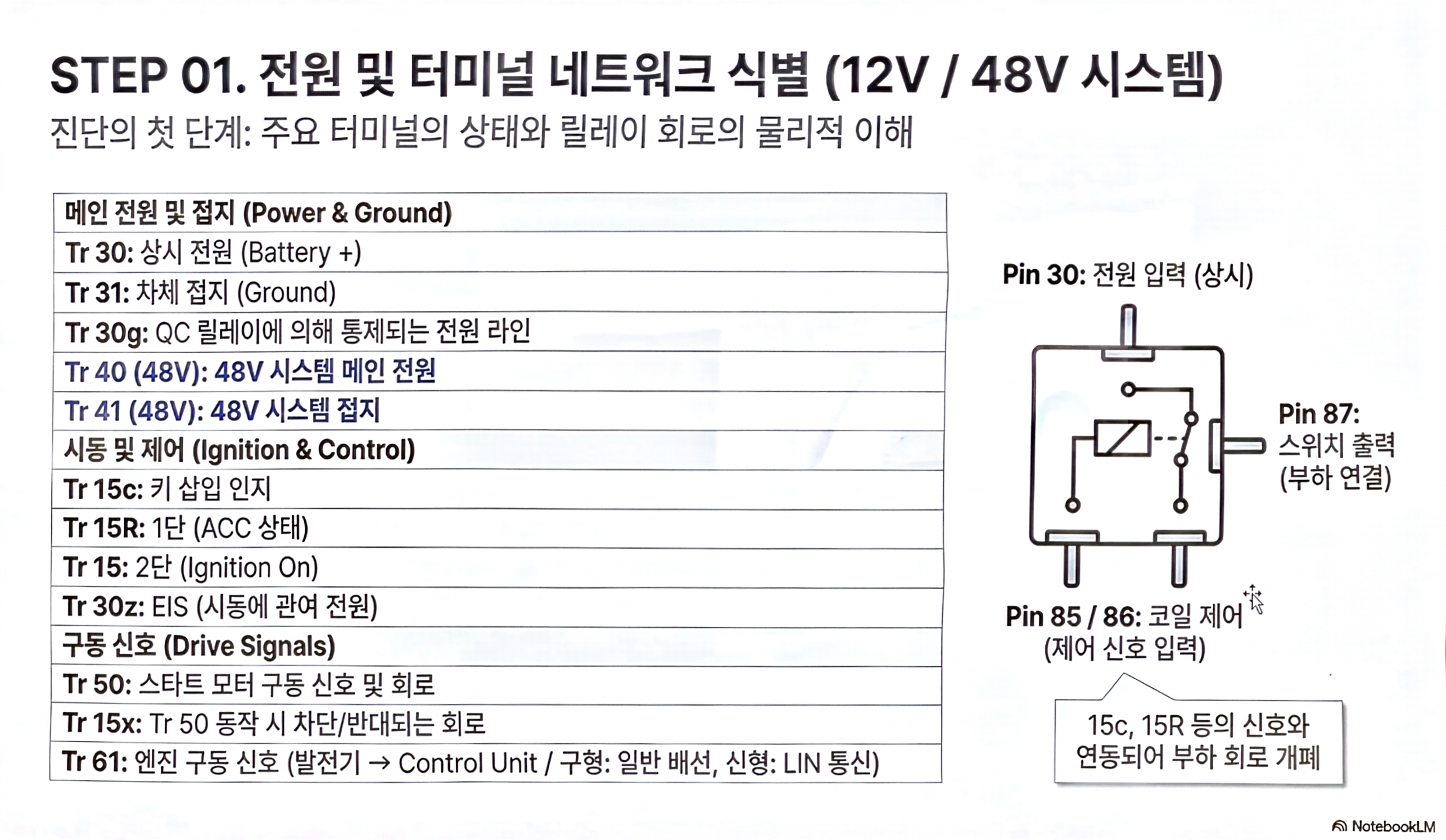

N [EV·배터리] 벤츠 전원 및 터미널 네트워크 식별 (12V / 48V 시스템)
🚗 AP오토서비스
5
메인 전원 및 접지 (Power & Ground)
Tr 30: 상시 전원 (Battery +)
Tr 31: 차체 접지 (Ground)
Tr 304: QC 릴레이에 의해 통제되는 전원 라인
Tr 40 (48V): 48V 시스템 메인 전원
Tr 41 (48V): 48V 시스템 접지
시동 및 제어 (Ignition & Control)
Tr 15c: 키 삽입 인지
Tr 15R: 1단 (ACC 상태)
Tr 15: 2Et (Ignition On)
Tr 30z: EIS (시동에 관여 전원)
구동 신호 (Drive Signals)
Tr 50: 스타트 모터 구동 신호 및 회로
Tr 15x: Tr 50 동작 시 차단/반대되는 회로
Tr 61: 엔진 구동 신호 (발전기 → Control Unit / 구형: 일반 배선, 신형: LIN 통신)
