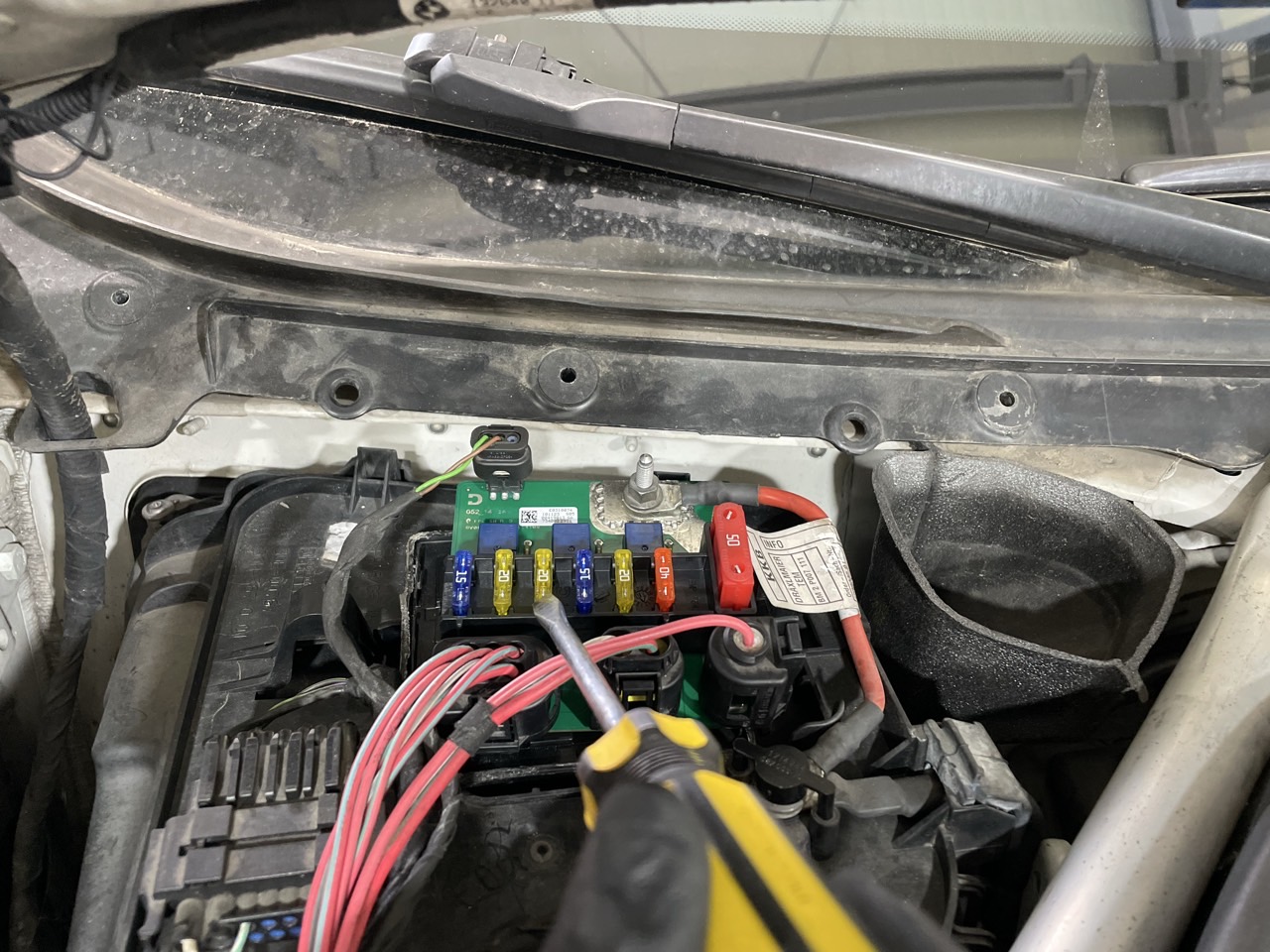

직접식 전원모듈 키 온 하면 왼쪽에서 세번째 휴즈 단선 됨

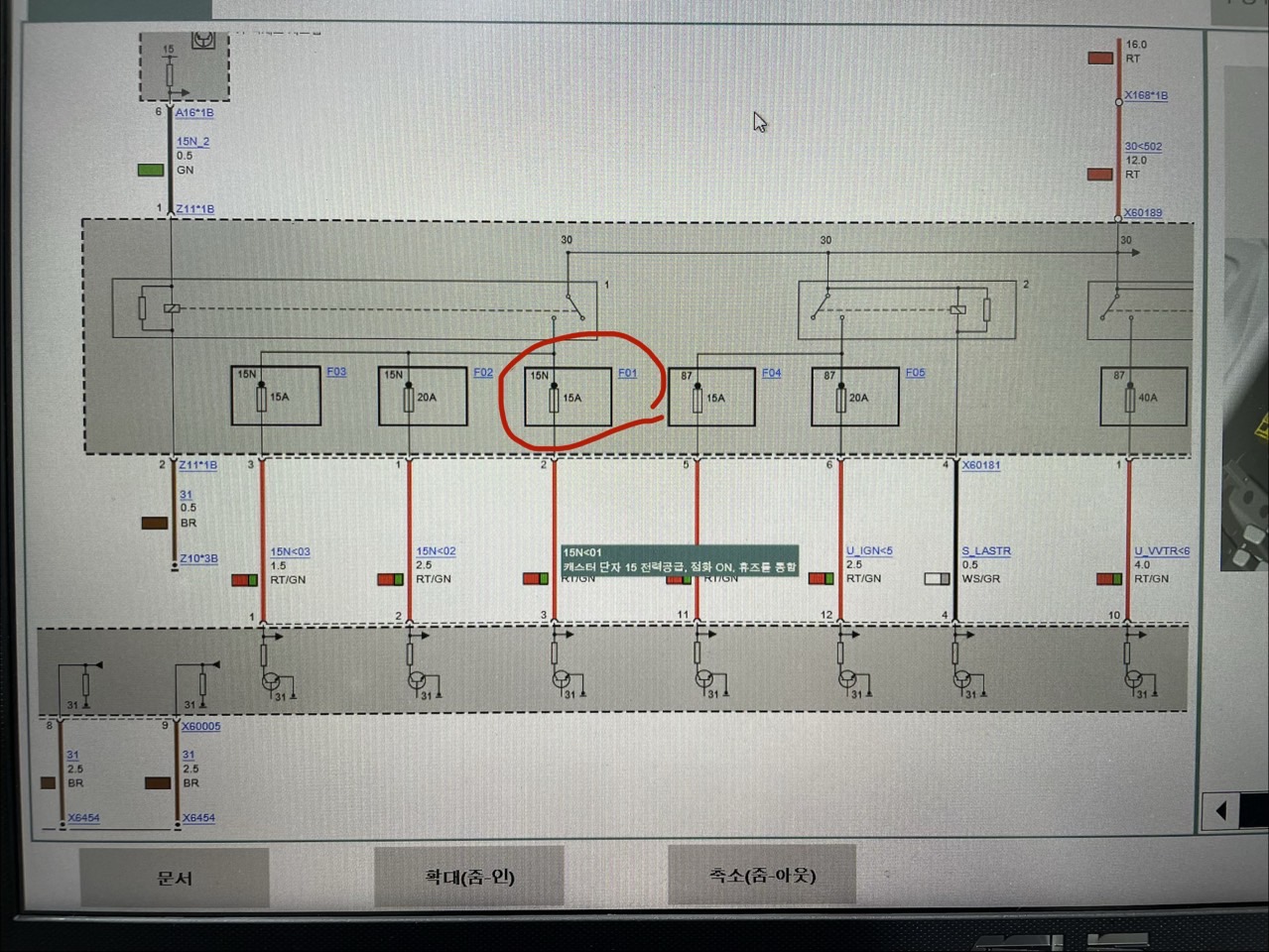

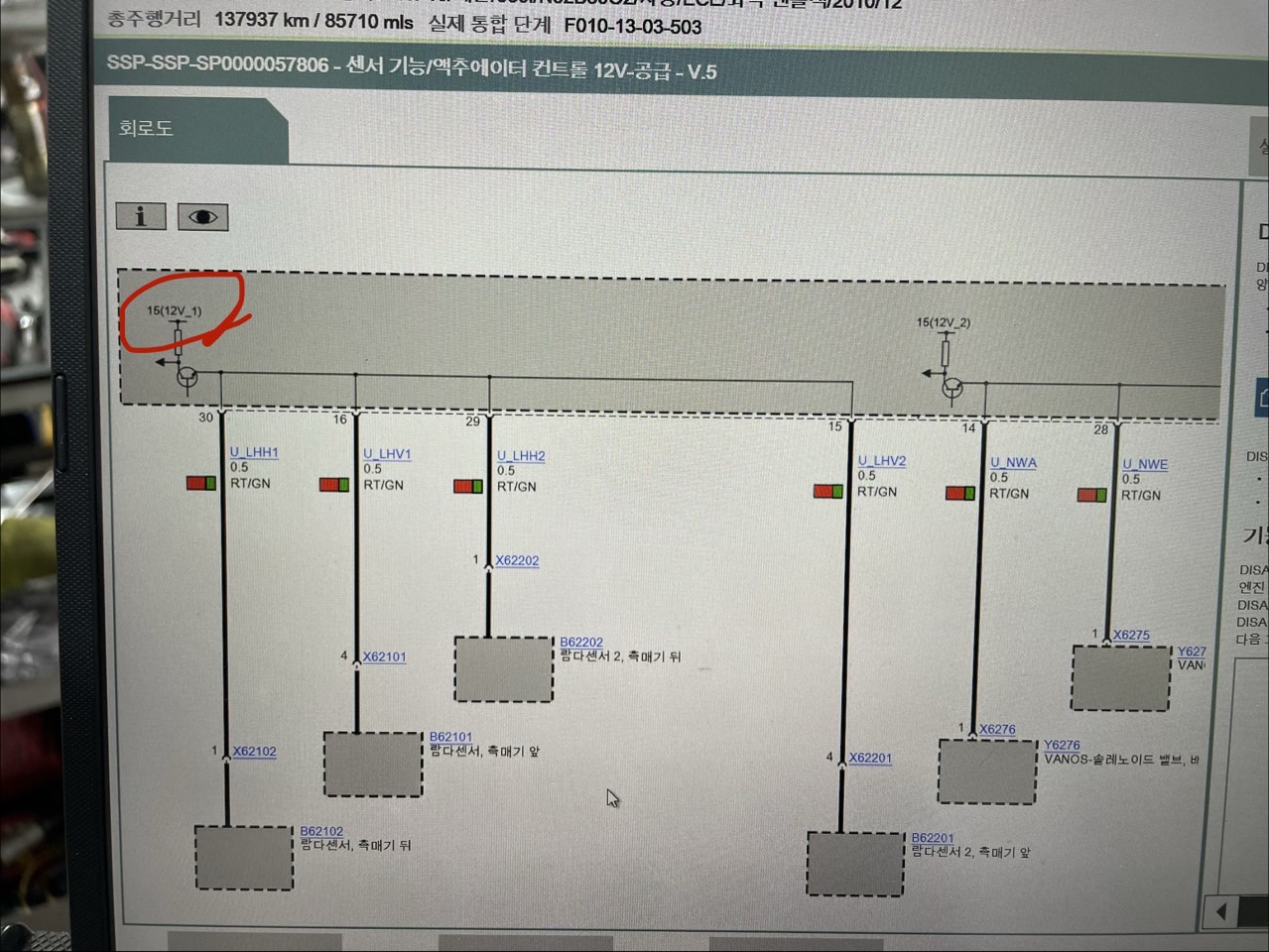

15단자 1과 연결 되어 있는 부품 산소센서
산소센서 커넥터 모두 탈거 후 키 온 시 증상 같음

ecu 산소센서 관련 커넥터 탈거 후 직접식 전원 모듈 휴즈 단선 되지 않음

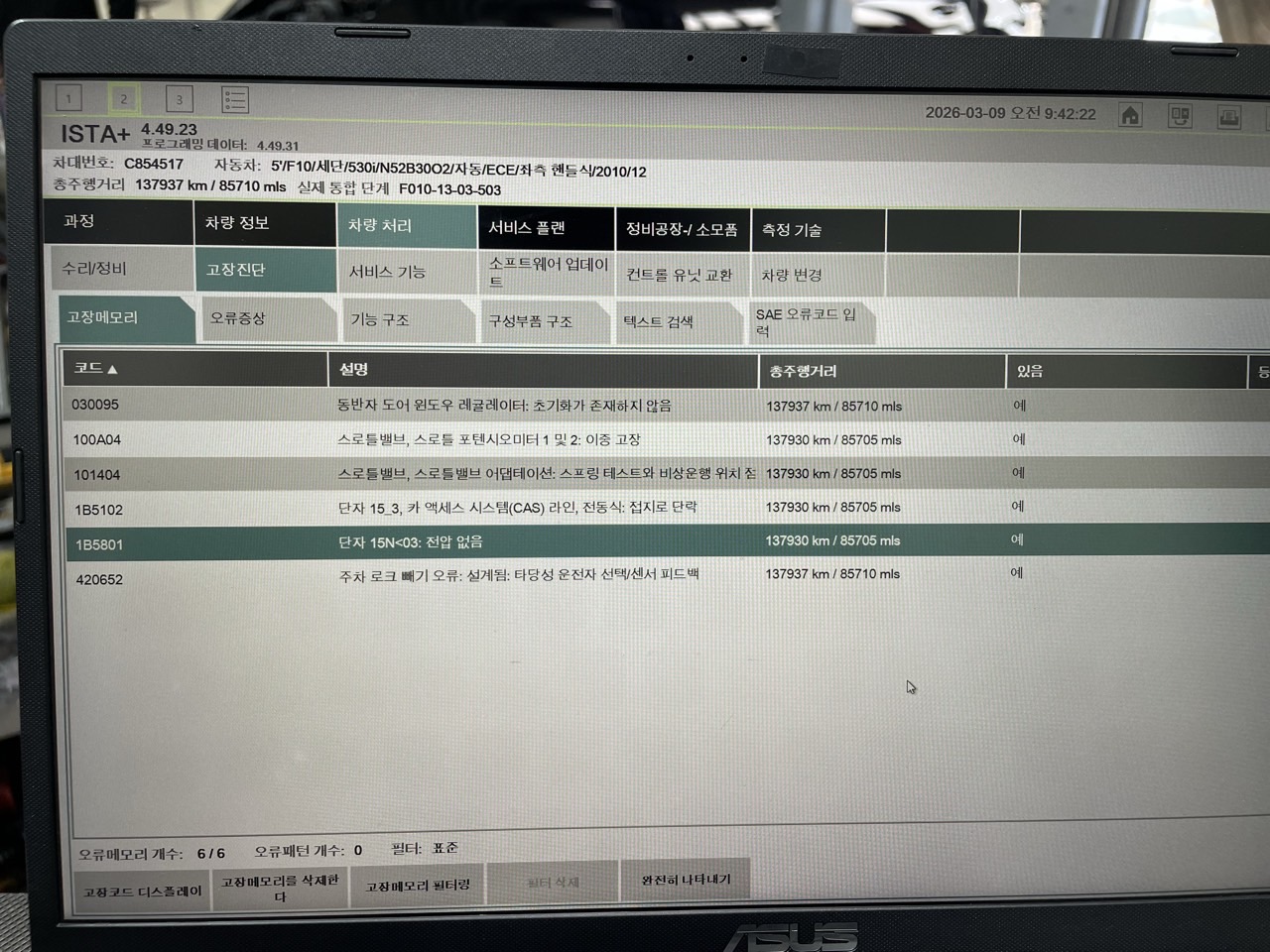

환기밸브히팅 단락

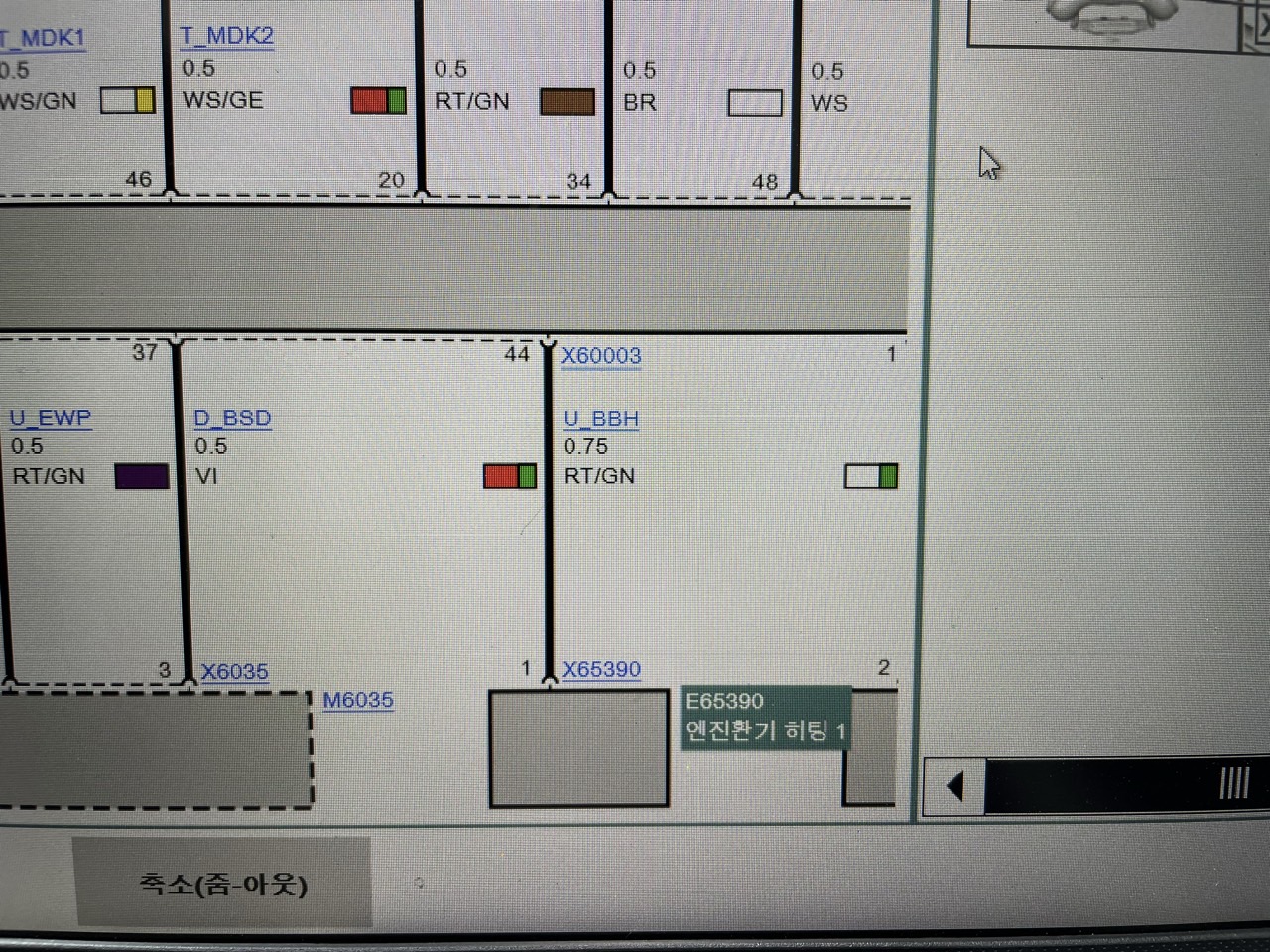

관련 회로도

히팅 배선 단락 없음

히팅 커넥터 탈거

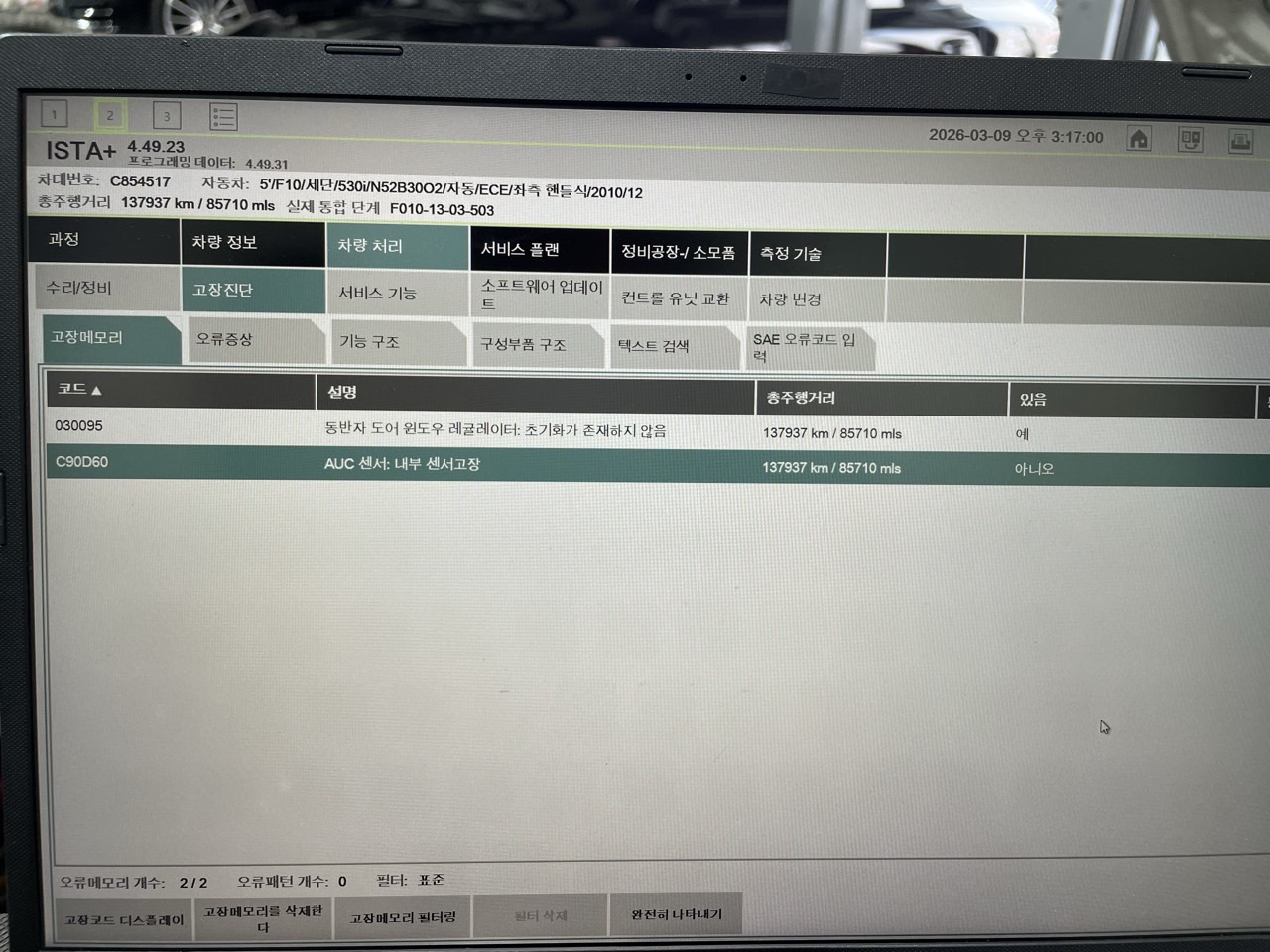

고장코드 소거 후 남은 고장코드

히팅 커낵터 탈거 후 사동 시 직접식 전원 모듈 휴즈 단선 없음

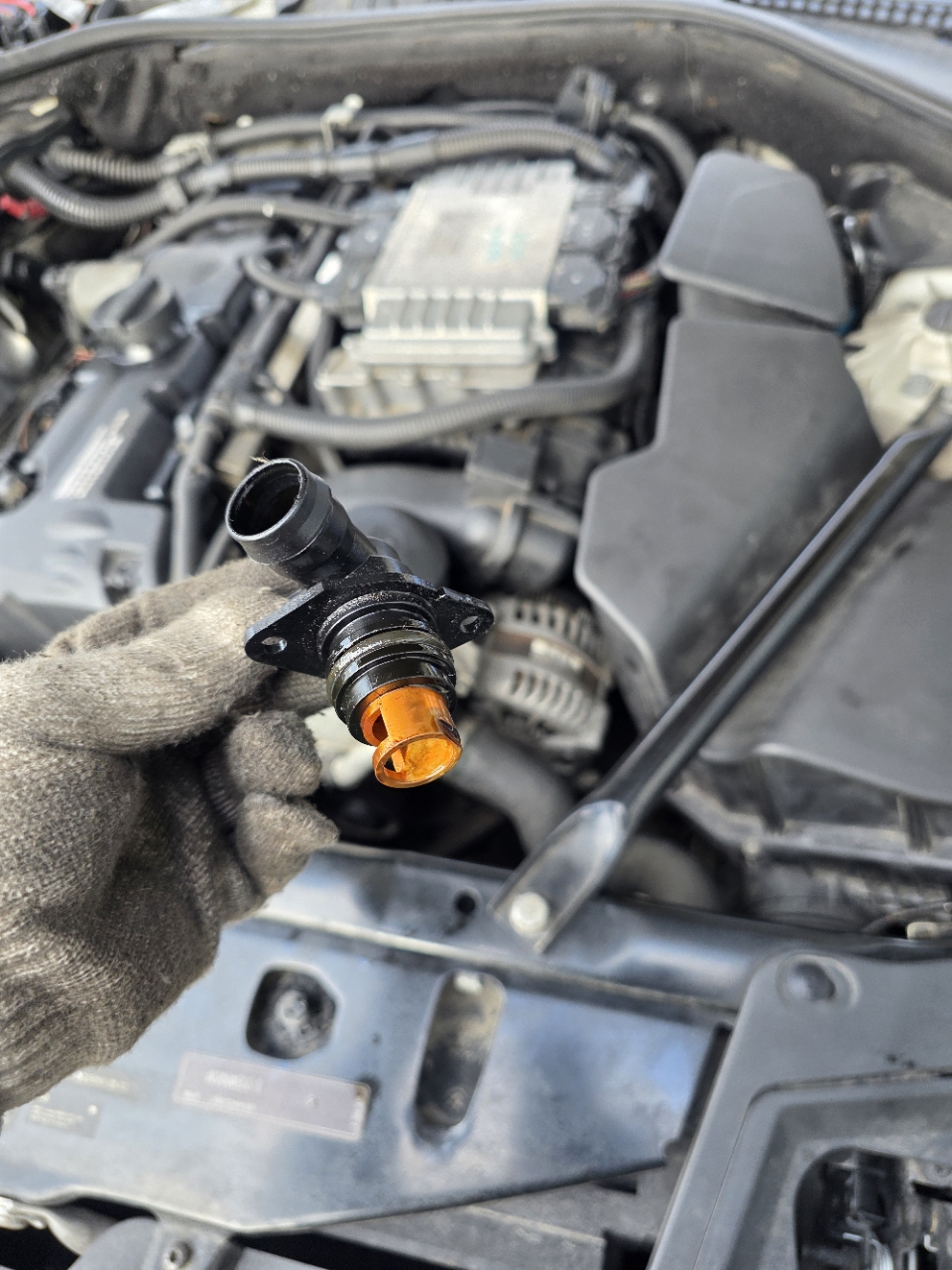

앵글커넥터 퍼지밸브히팅 장착후 수리완료 합니다.
코일문제도 많지만 퍼지밸브히팅 문제도 참고하세요.
