19 데이터 버스 진단 인터페이스

U10C000 광학식 데이터 버스 대시패널 인서트 컨트롤 유닛 - 통신 두절

U105400 정보 전자장치 컨트롤 유닛 1 - 통신 두절

U105C00 TV 튜너 - 통신 두절

U106600 라디오 - 통신 두절

U106400 디지털 사운드 패키지 컨트롤 유닛 - 통신 두절

U104A00 광데이터 버스 - 통신 두절

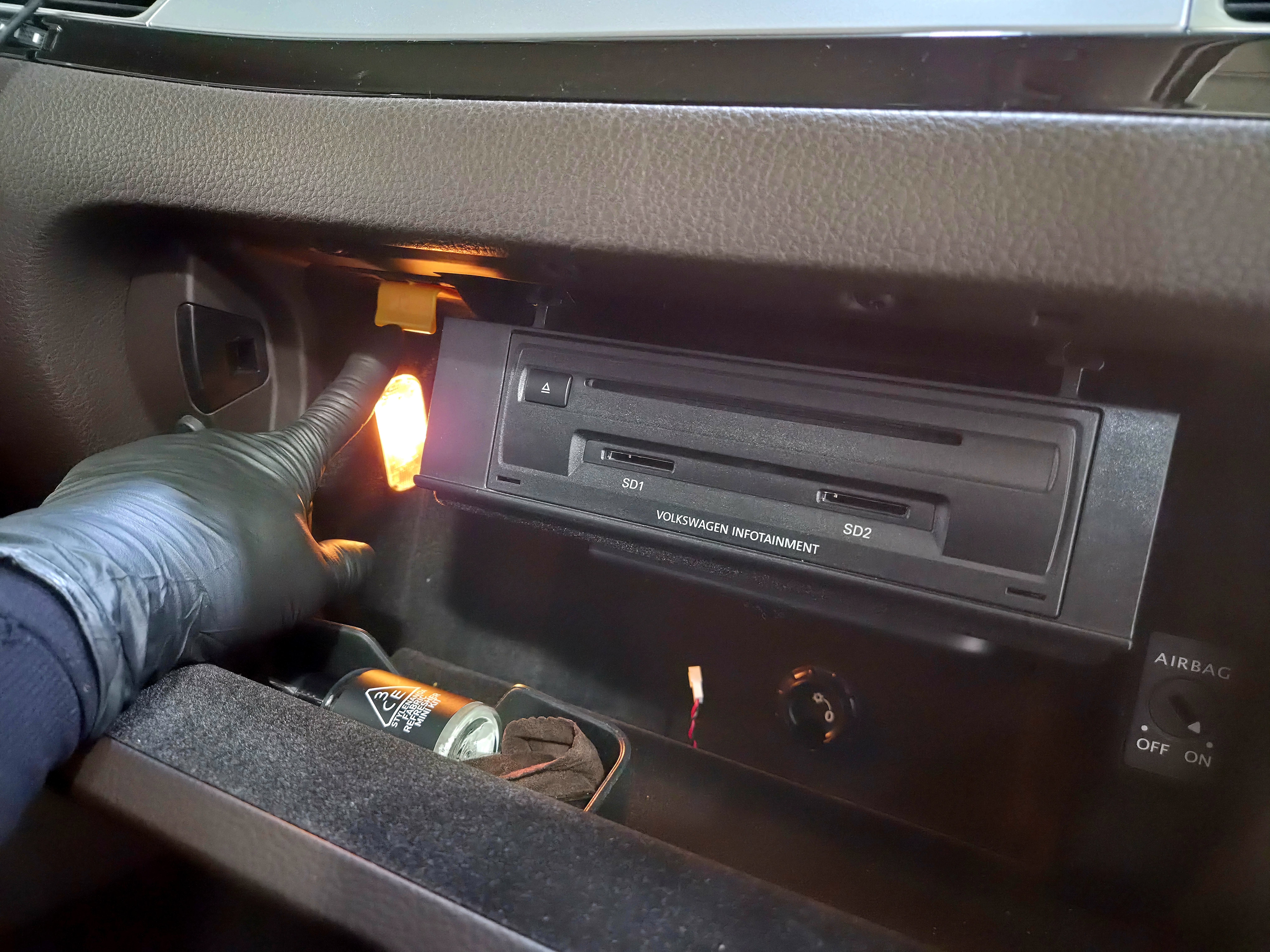

MMI 컨트롤 유닛은 조수석 글로브 박스 상단에 숨겨져 있으며 노란색 레버를 몸쪽으로 당기면 아래로 내려옵니다.

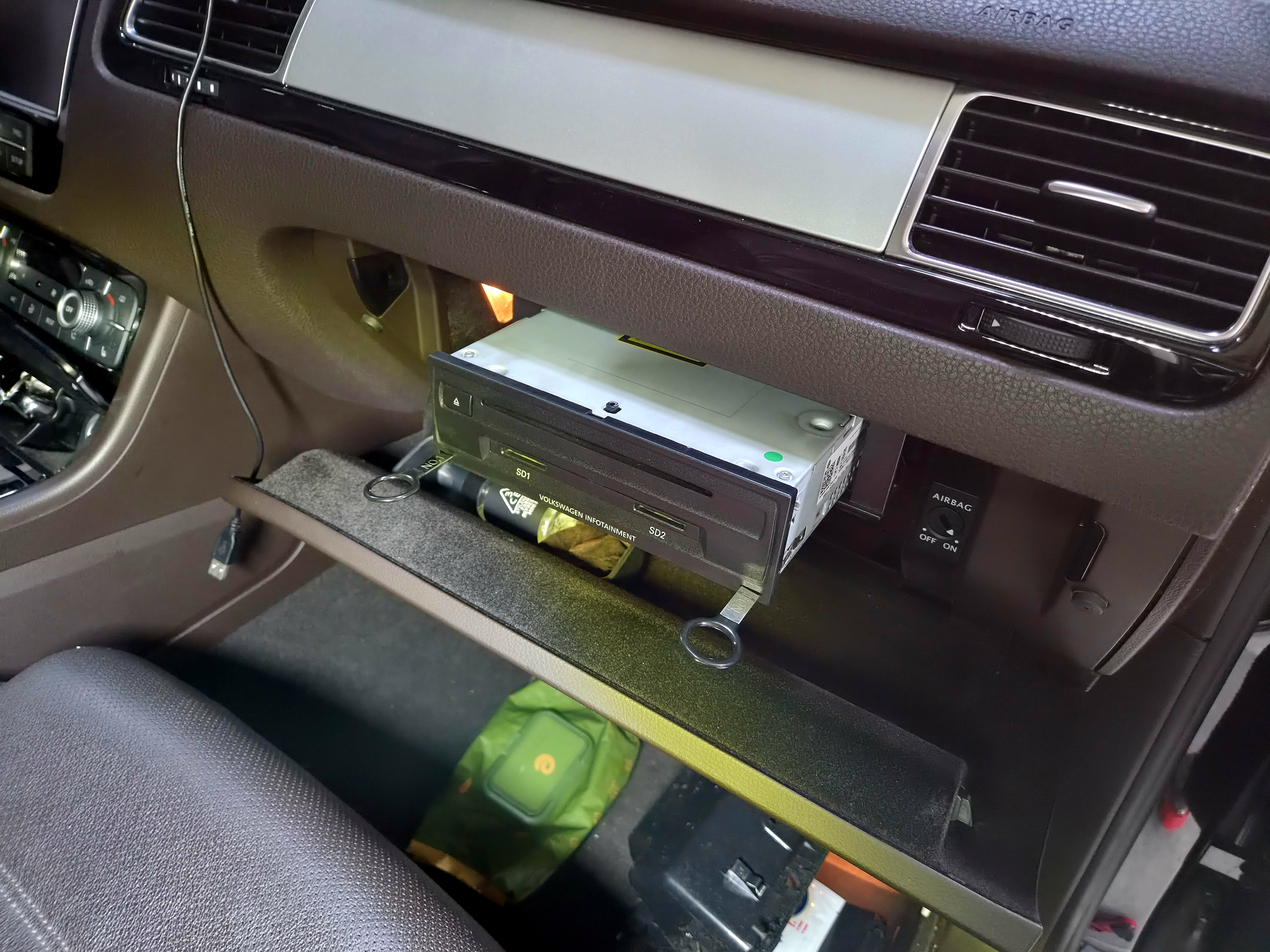

아우디/오디오 전용 탈거 키를 양쪽으로 삽입 후 몸쪽으로 당기면 MMI 본체가 탈거됩니다.

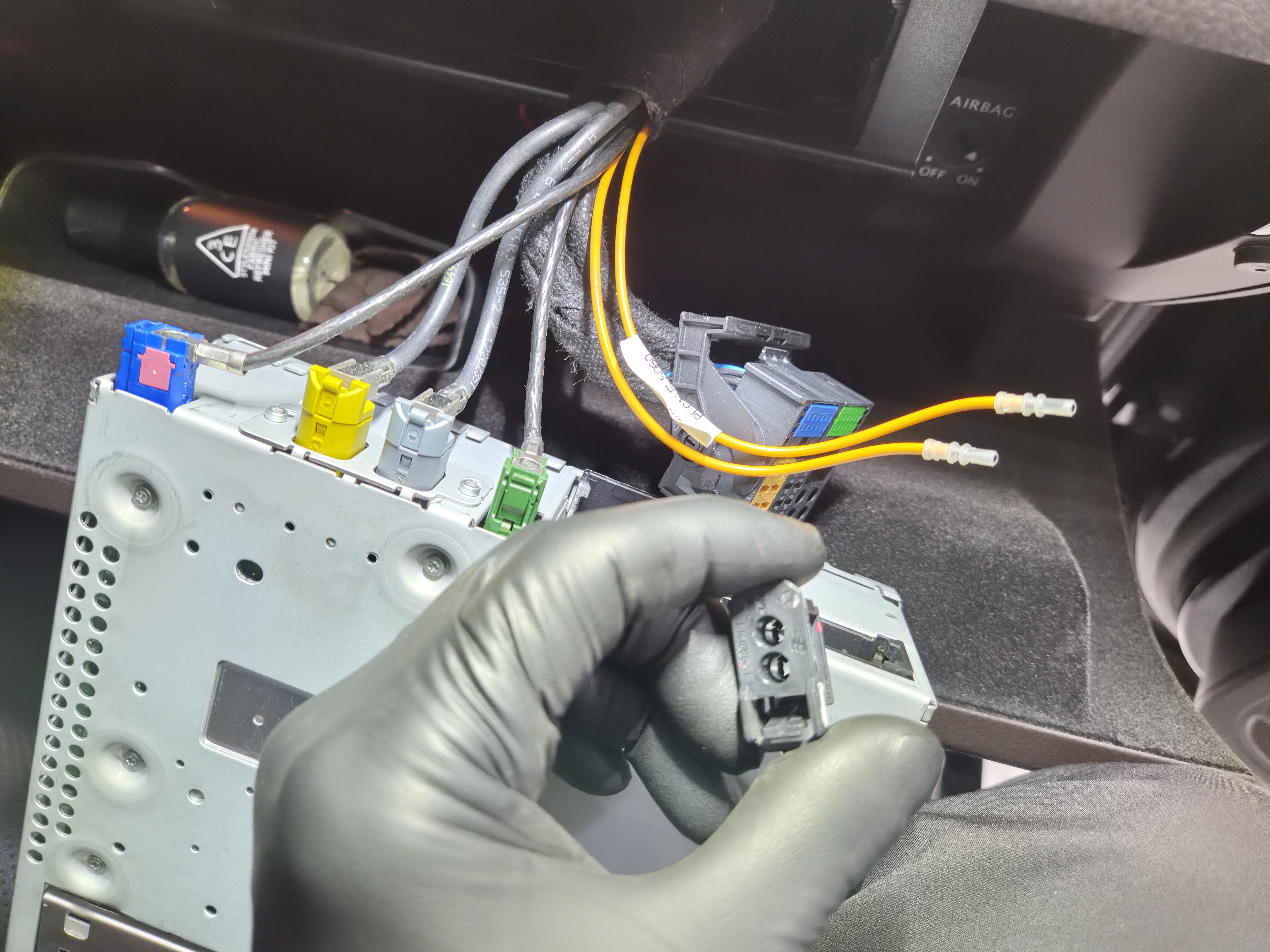

광 통신 커넥터 점검 시 한쪽에서 적색 불이 깜빡거리면 광 케이블은 정상이고 광 바이패스 루프 튤을 사용하면 진단이 수월하지만 만약 준비되지 않았다면 광 케이블 두 가닥을 커넥터에서 탈거해 주세요

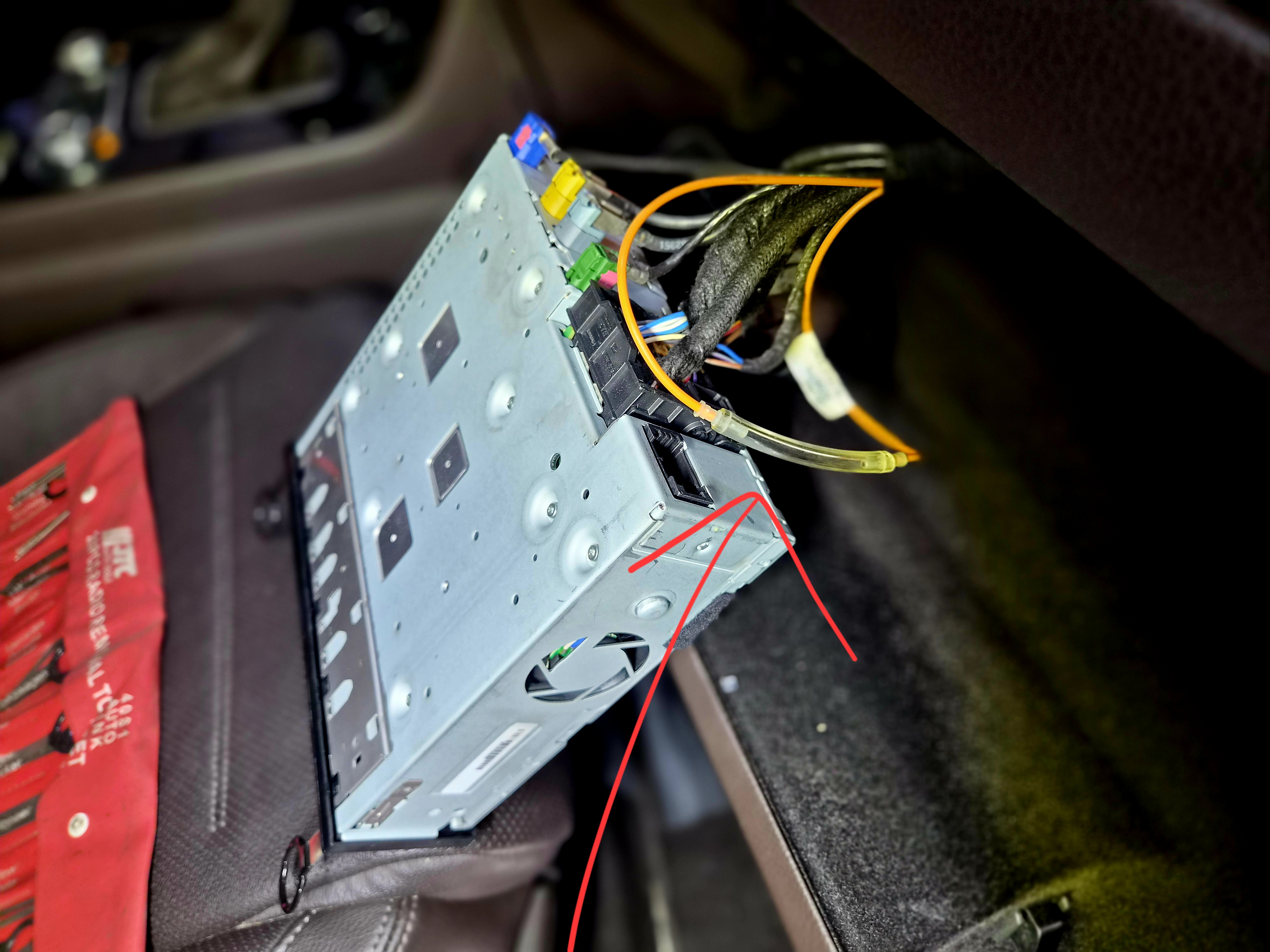

탈거한 광 통신 케이블을 마주 보게 연결한 후에 고장 코드를 삭제하였고 다 수에 컨트롤 모듈 통신 오류 코드가 반환이 되면 해당 컨트롤 모듈이 이상입니다.
