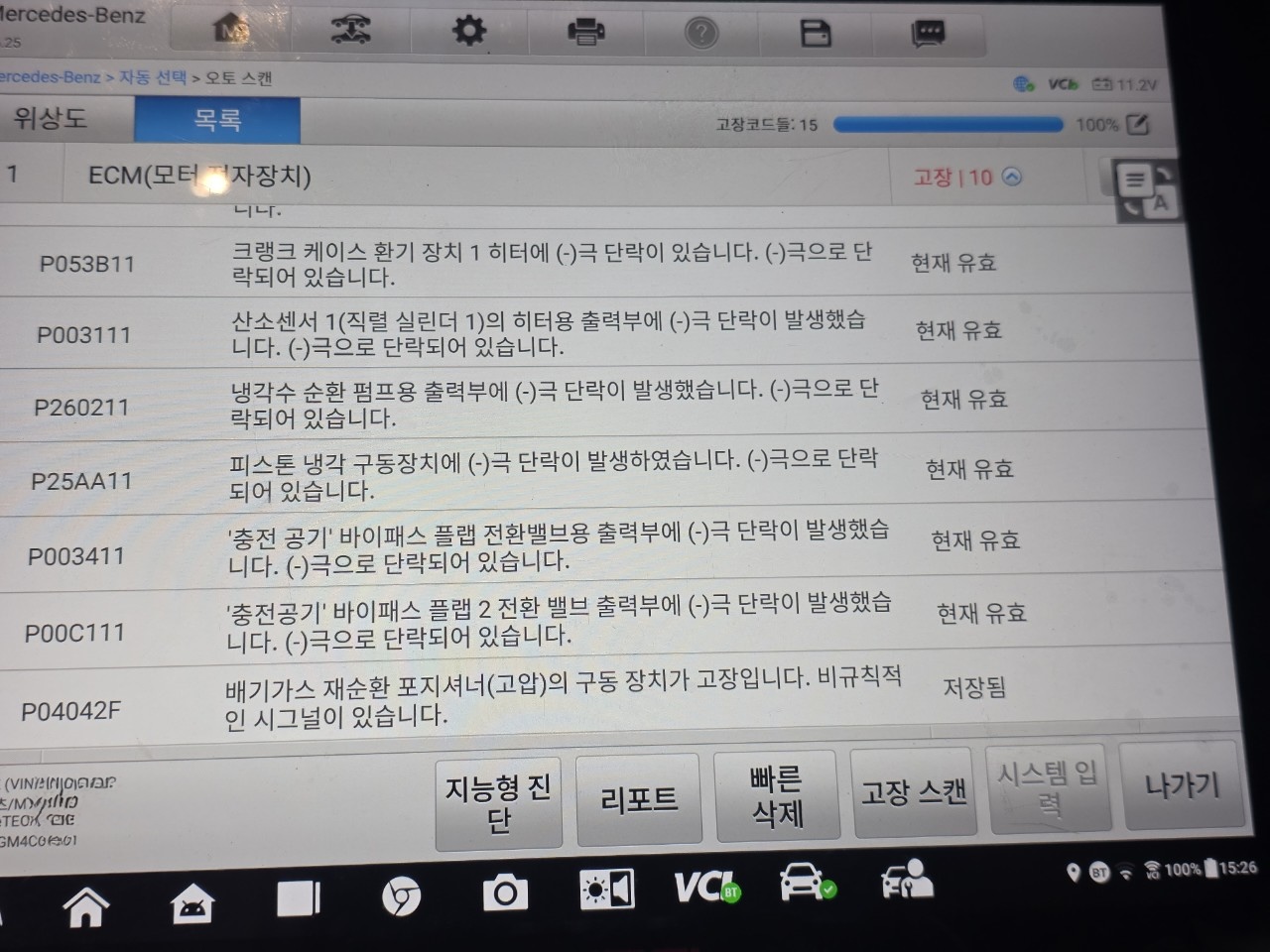

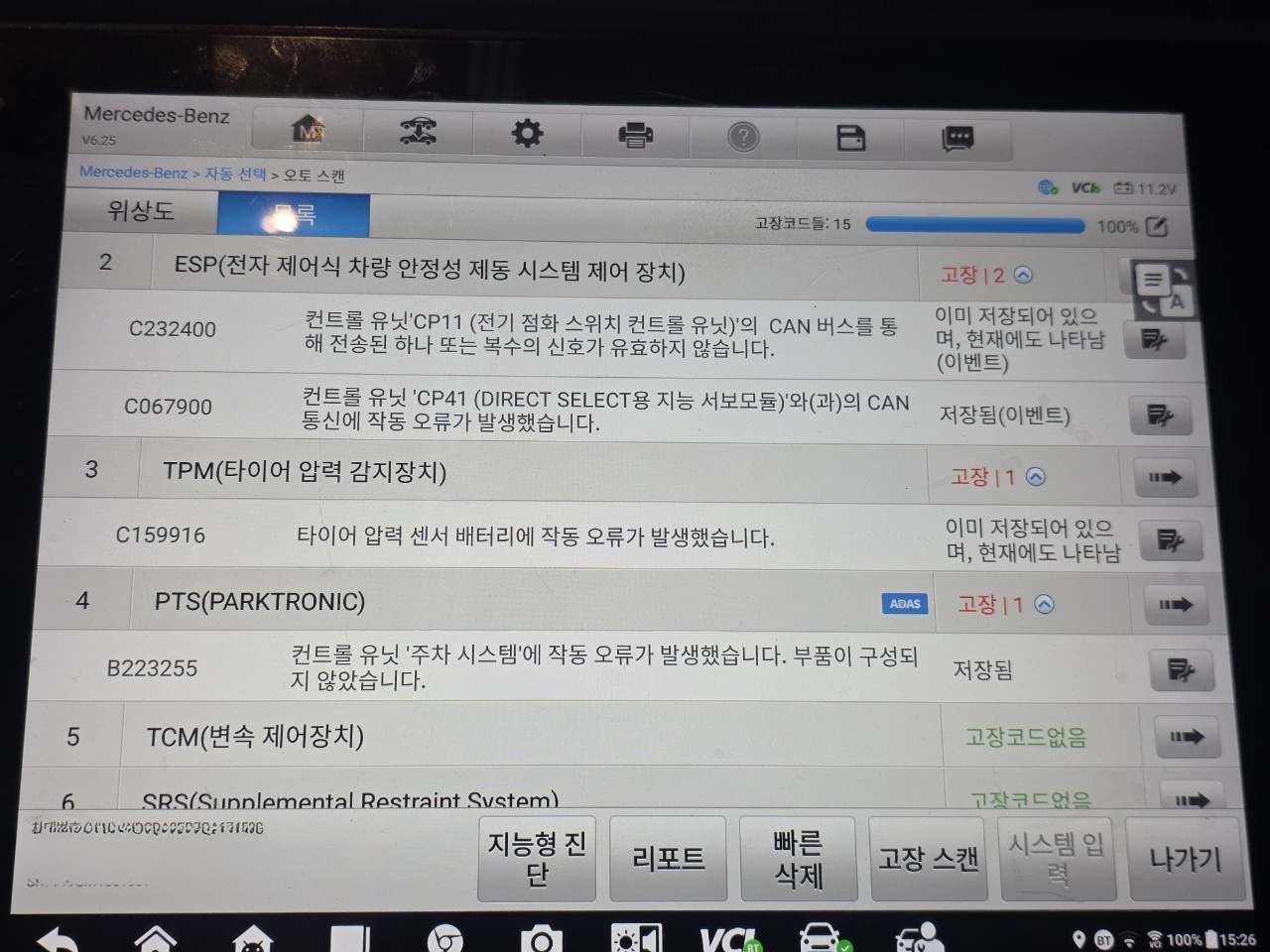

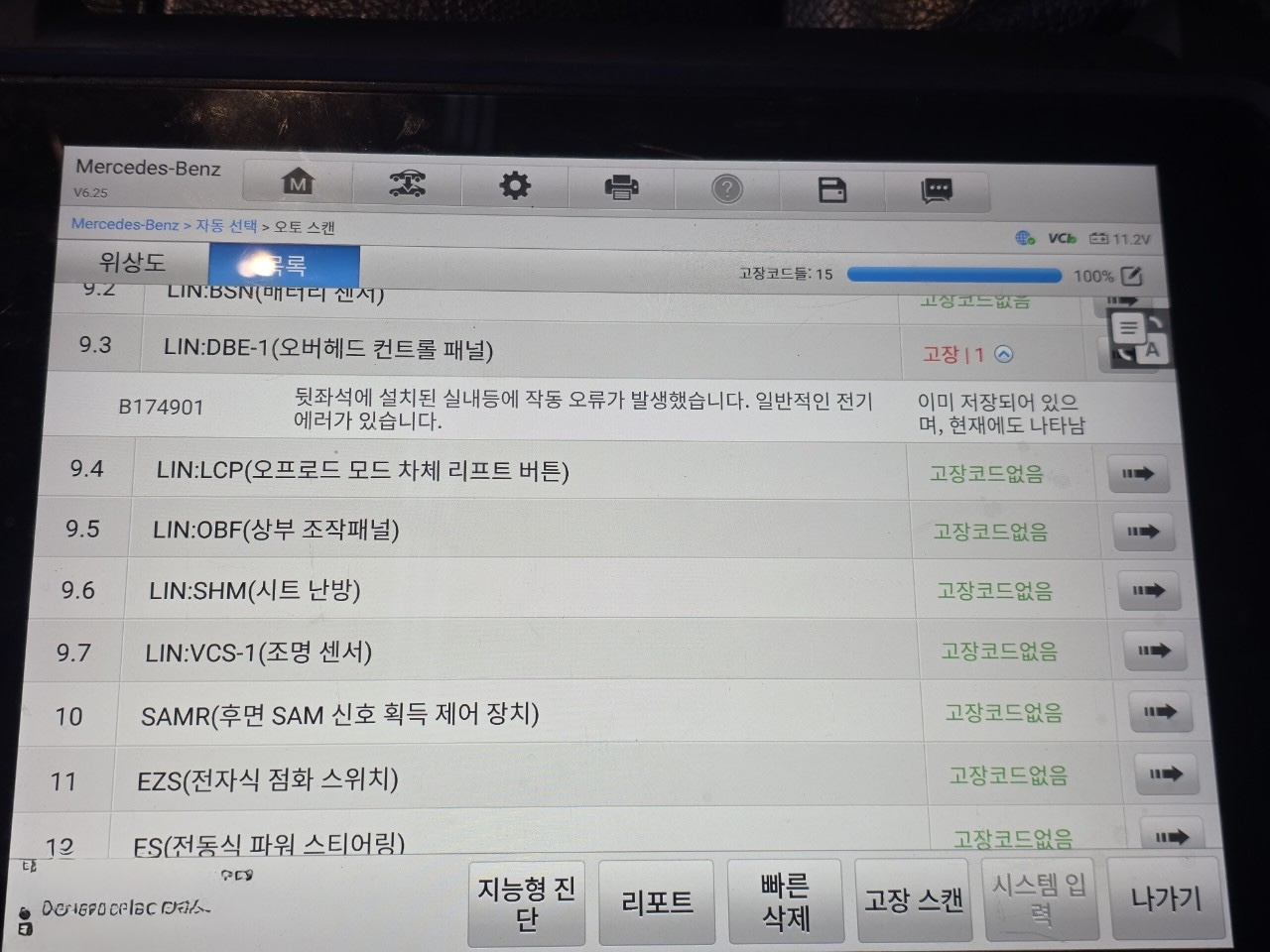

고장코드

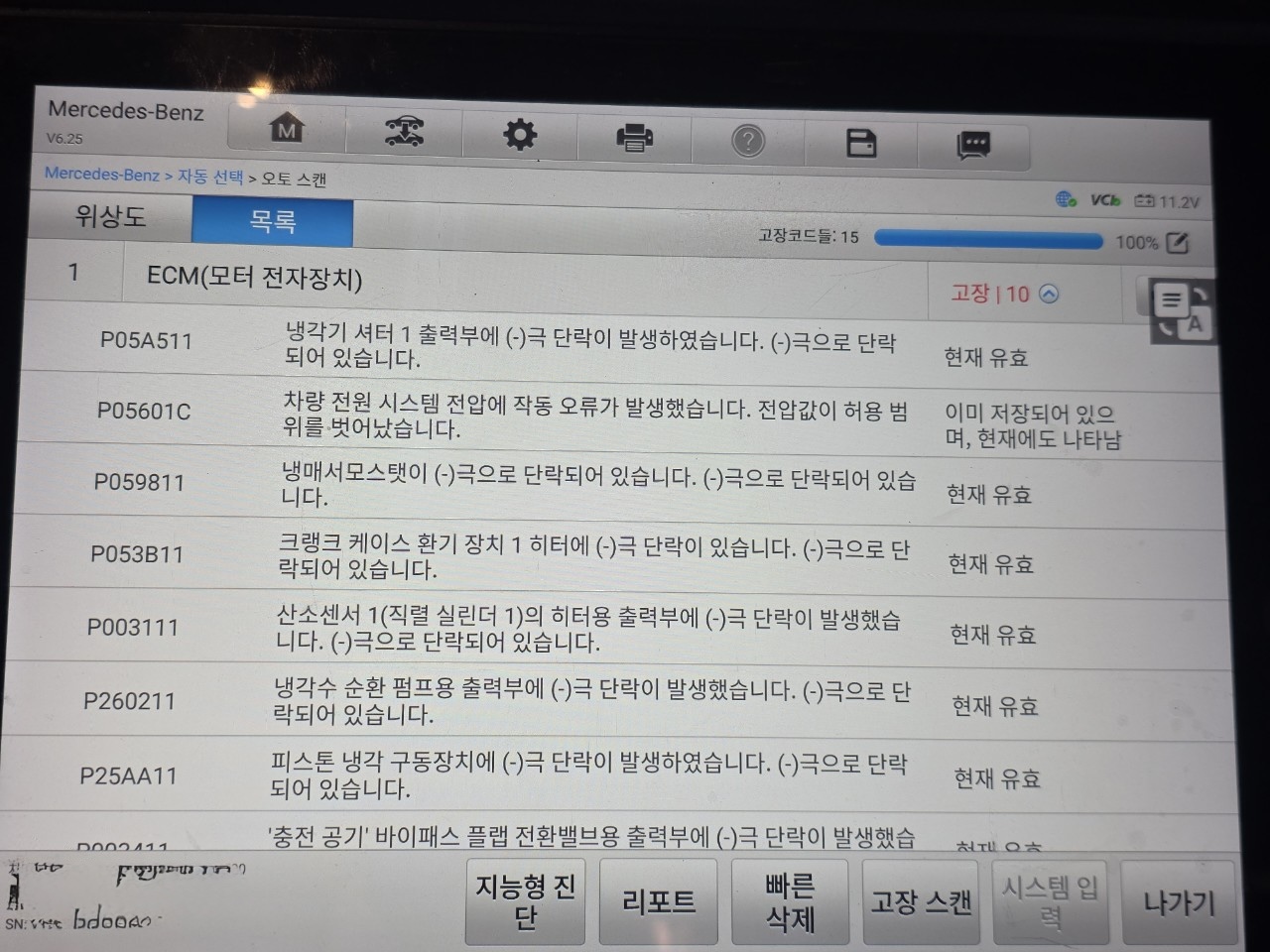

다수의 단락 관련 고장코드

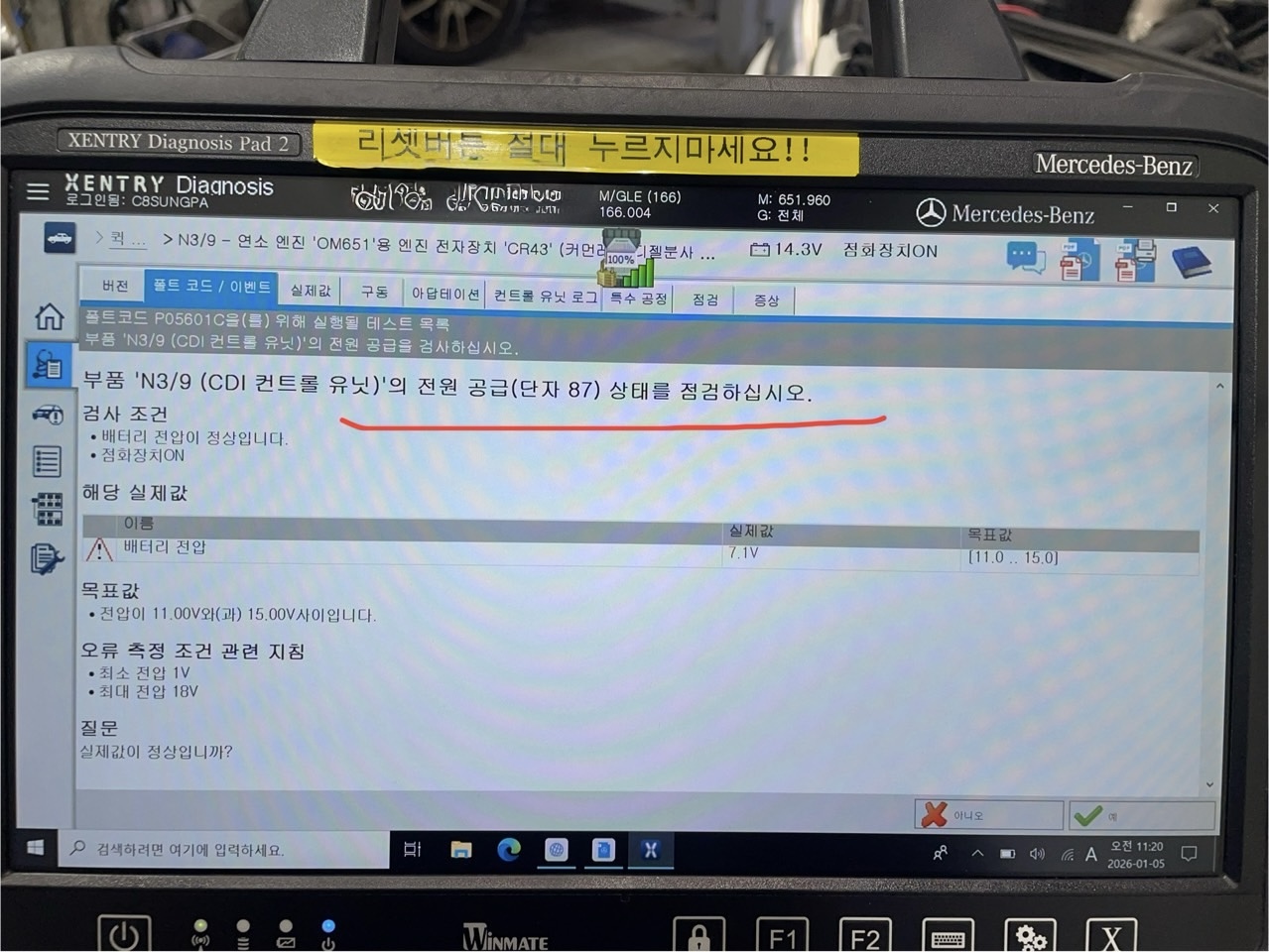

ecu 87번 단자 확인

1,3번은 정상전압 측정 됨
5번 전압 나오지 않음

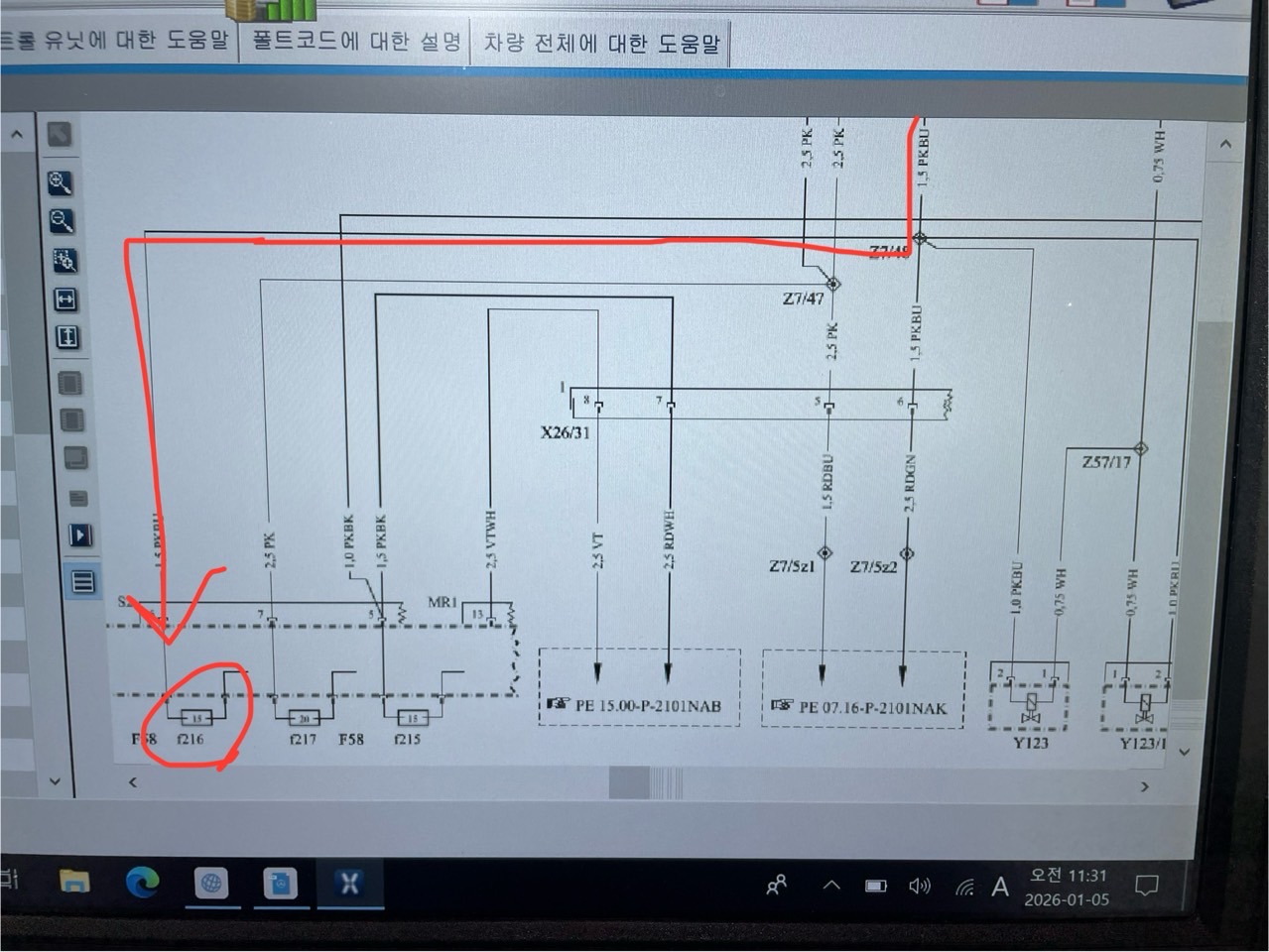

216번 휴즈 확인

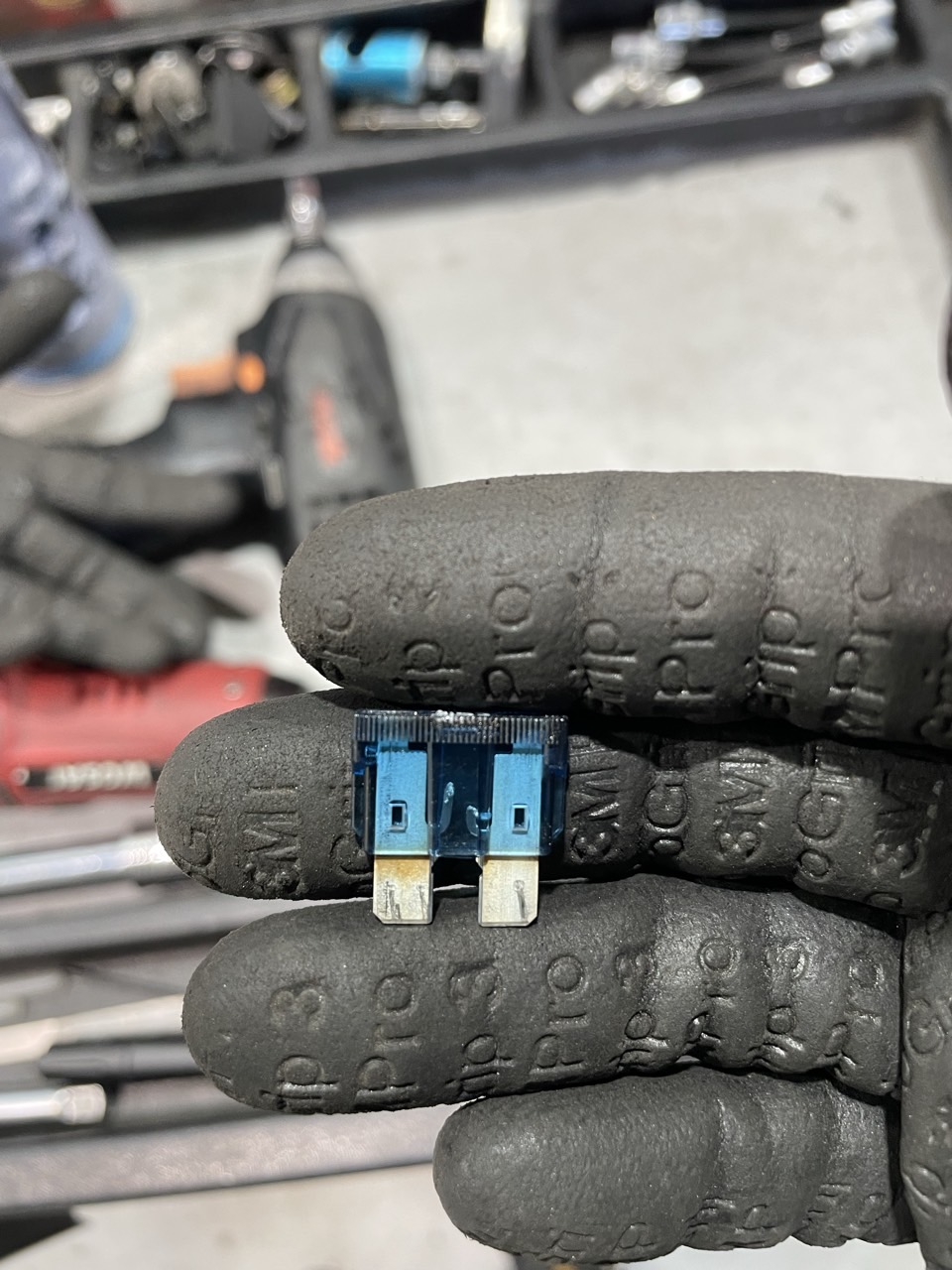

216번 휴즈 단선

휴즈 교체 후 정상시동

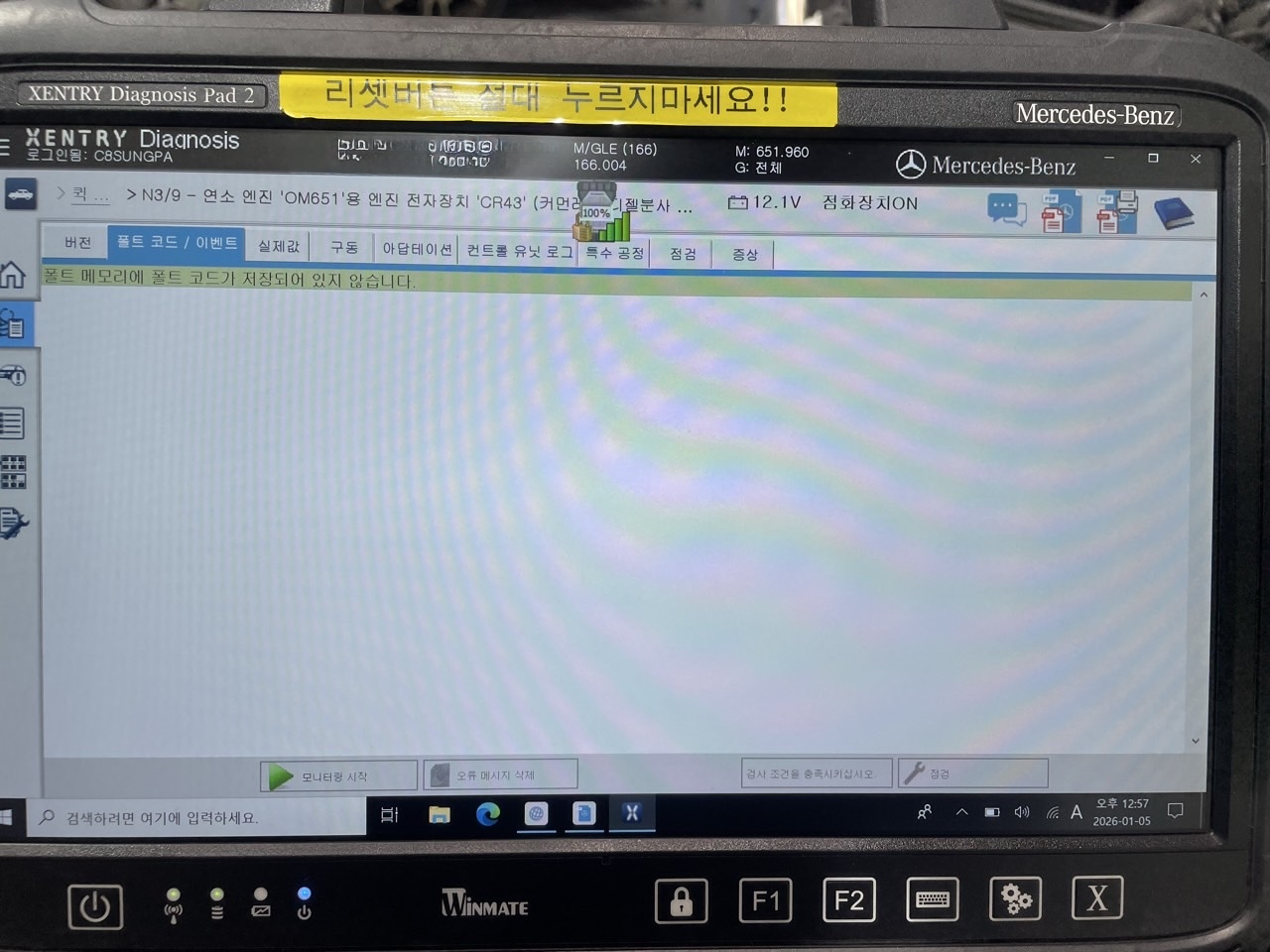

고장코드 소거
단거리 시운전 테스트 중 휴즈단선 되면서 같은 증상 나타남
엔진 열간시 배선 단락현상 나타나는 것으로 판단 됨

시동 걸리고 기어 “R”후진십입 시까지는 증상 나타나지 않으나 “D”전진삽입 시 증상 바로 나타남

현재에는 키온상태에서 휴즈만 꽂아도 쇼트 남

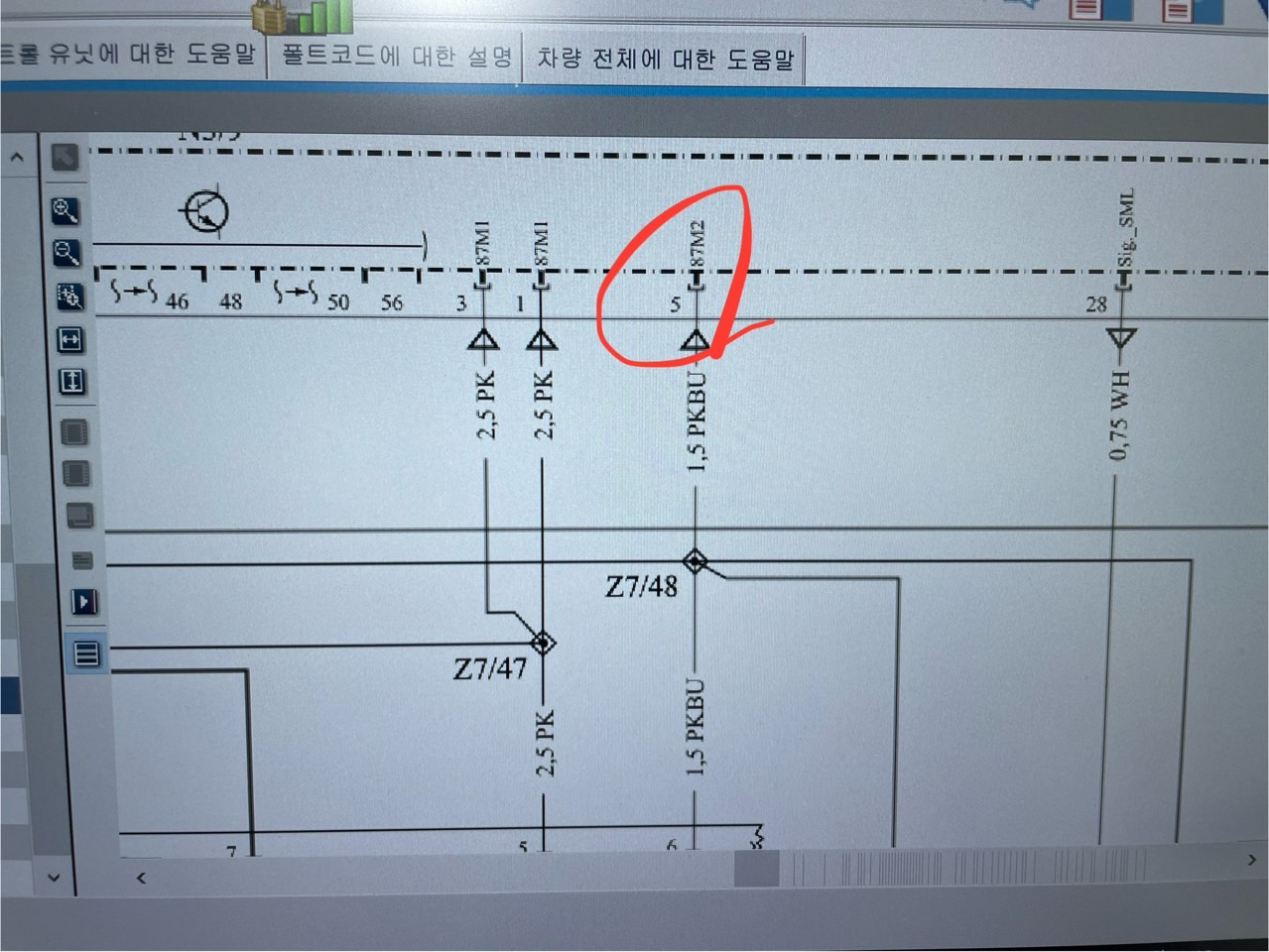

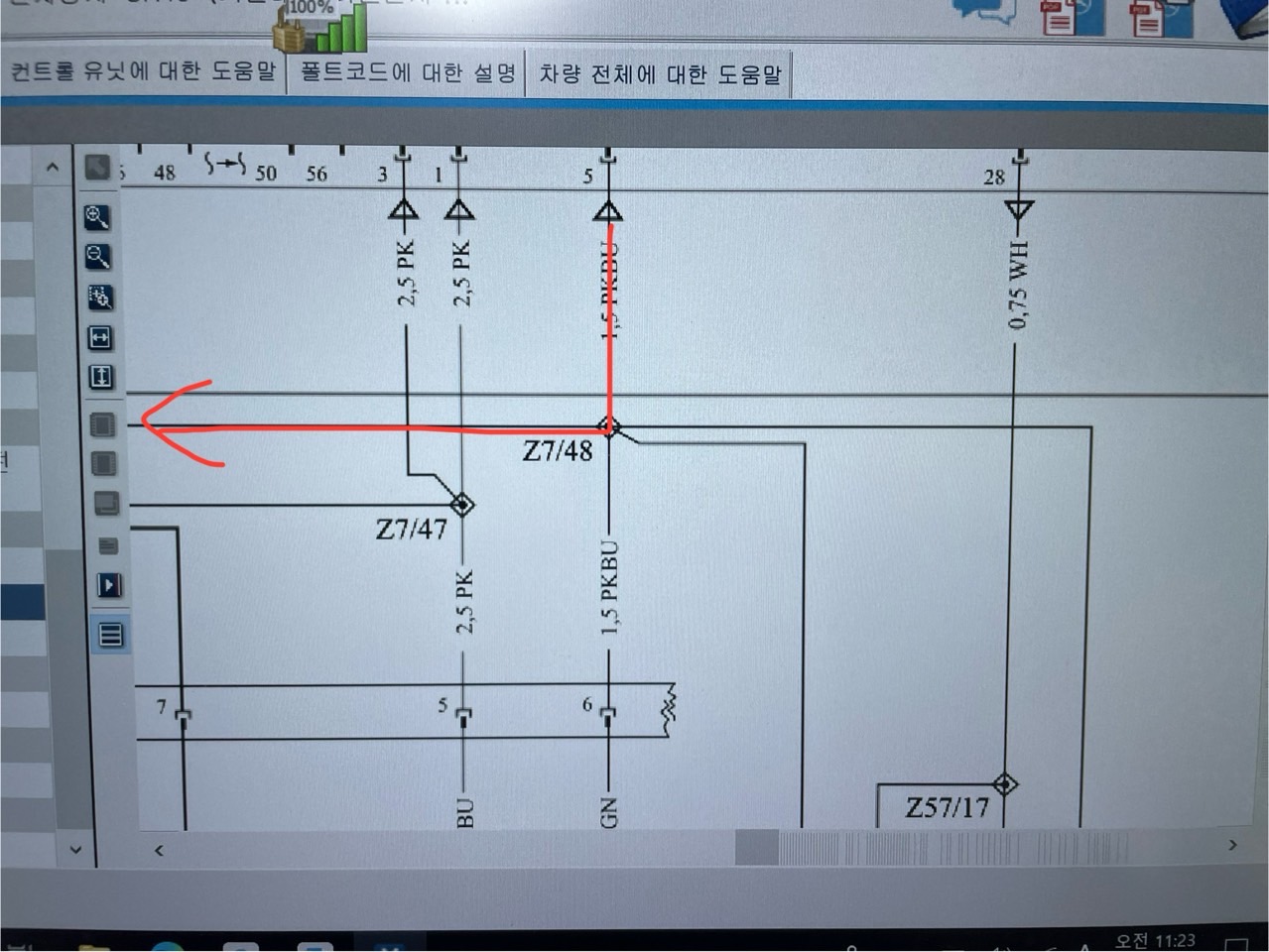

ecu “f”커넥터 5번 87단자 접지 단락

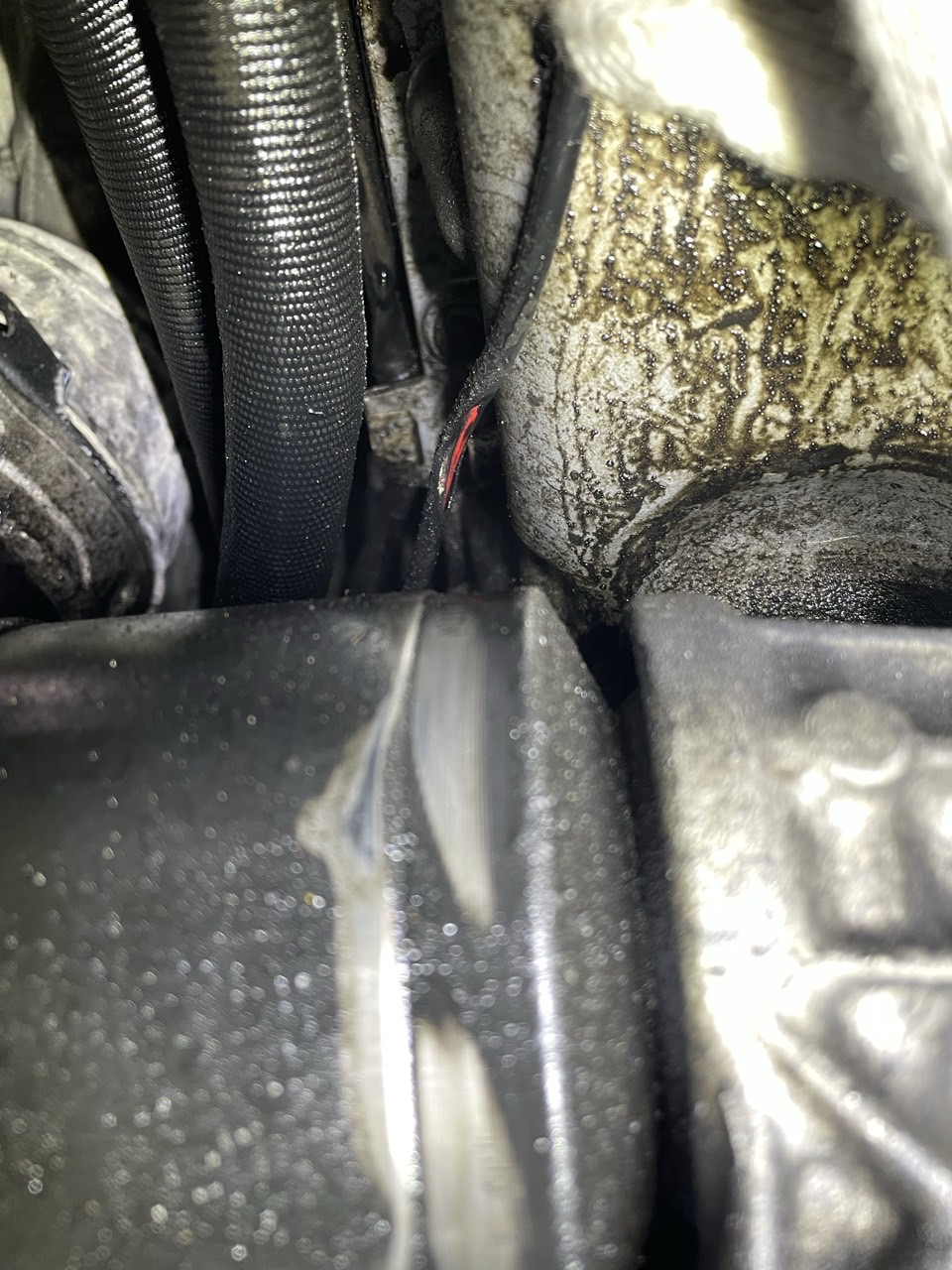

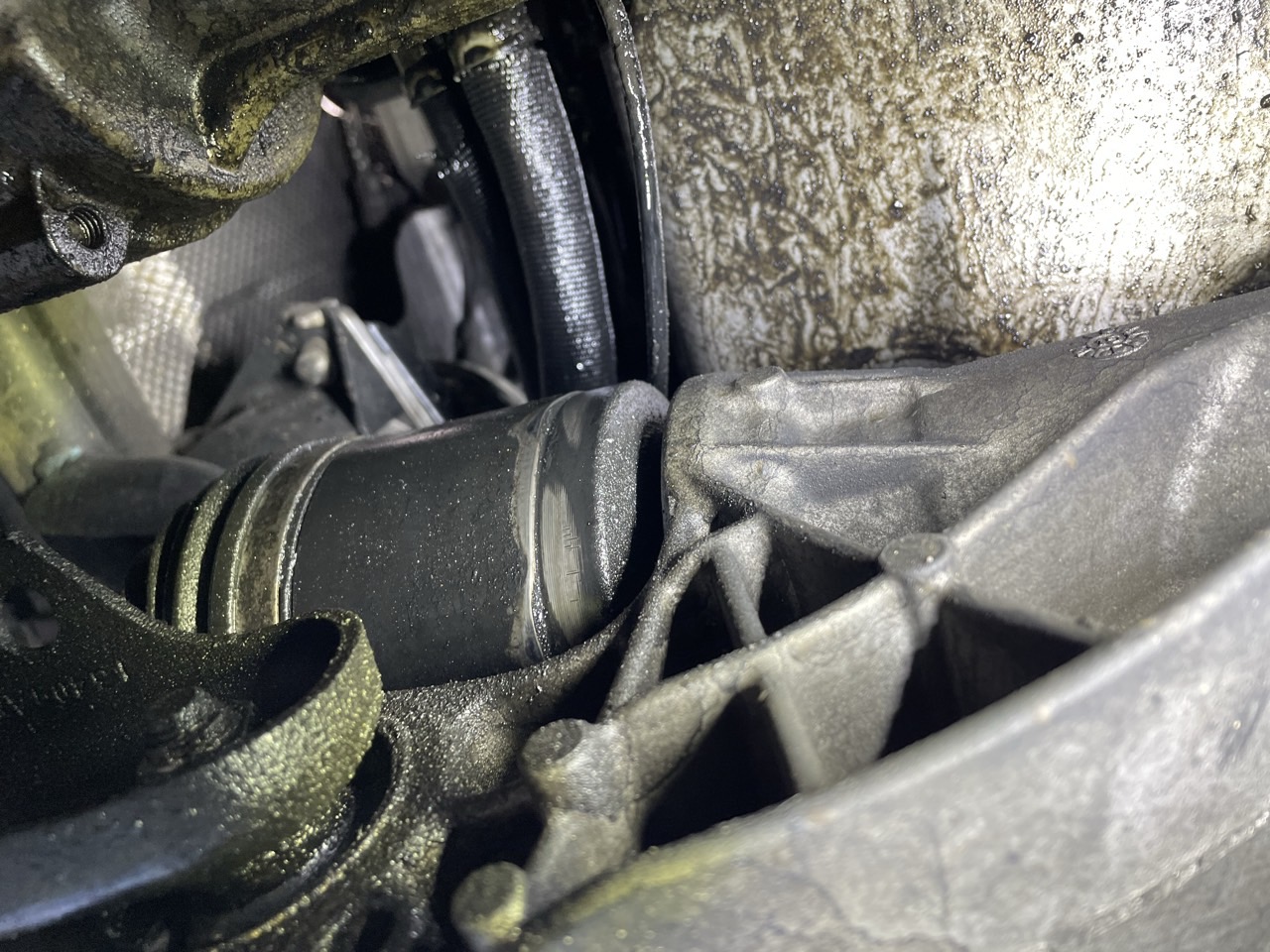

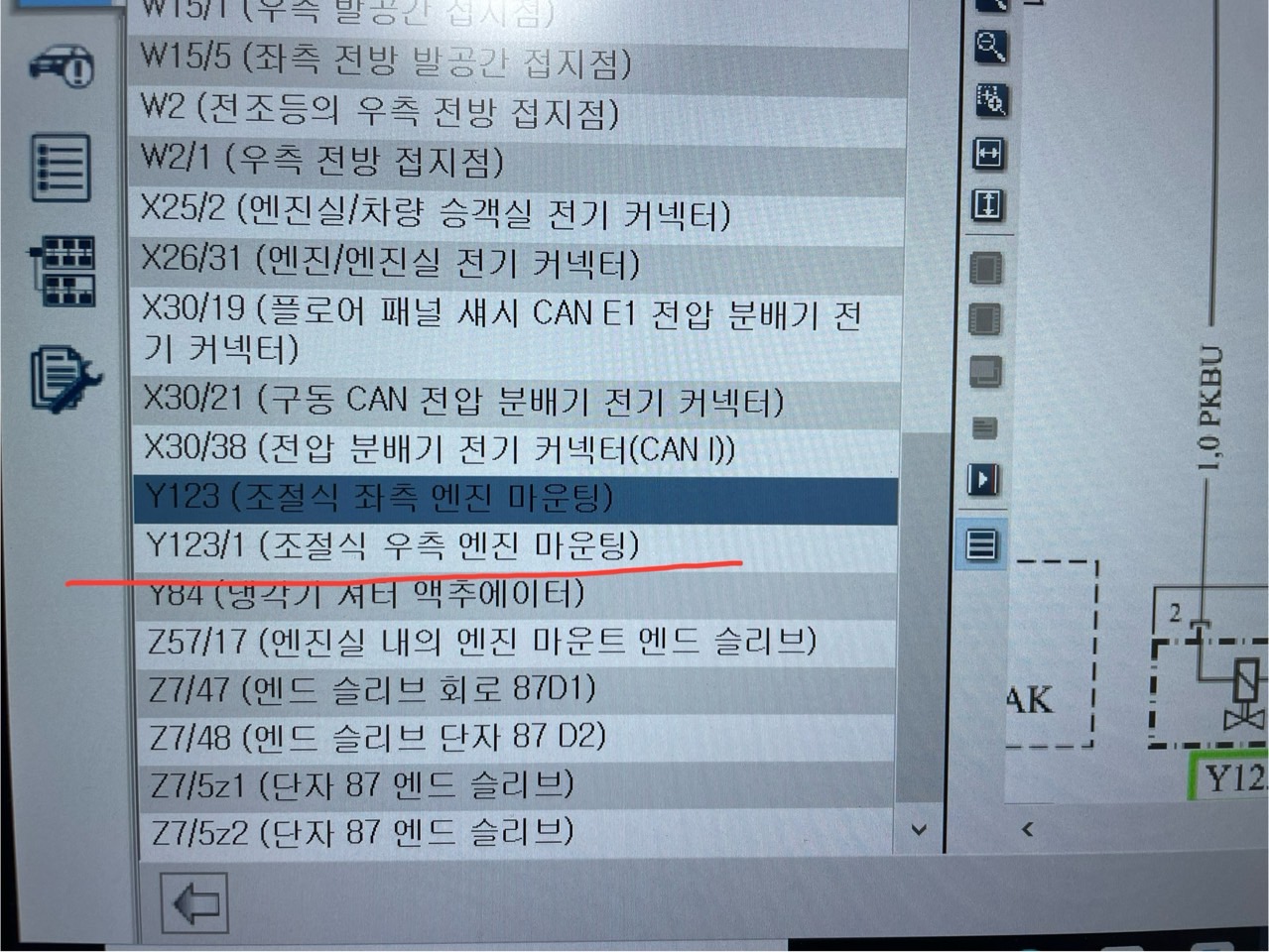

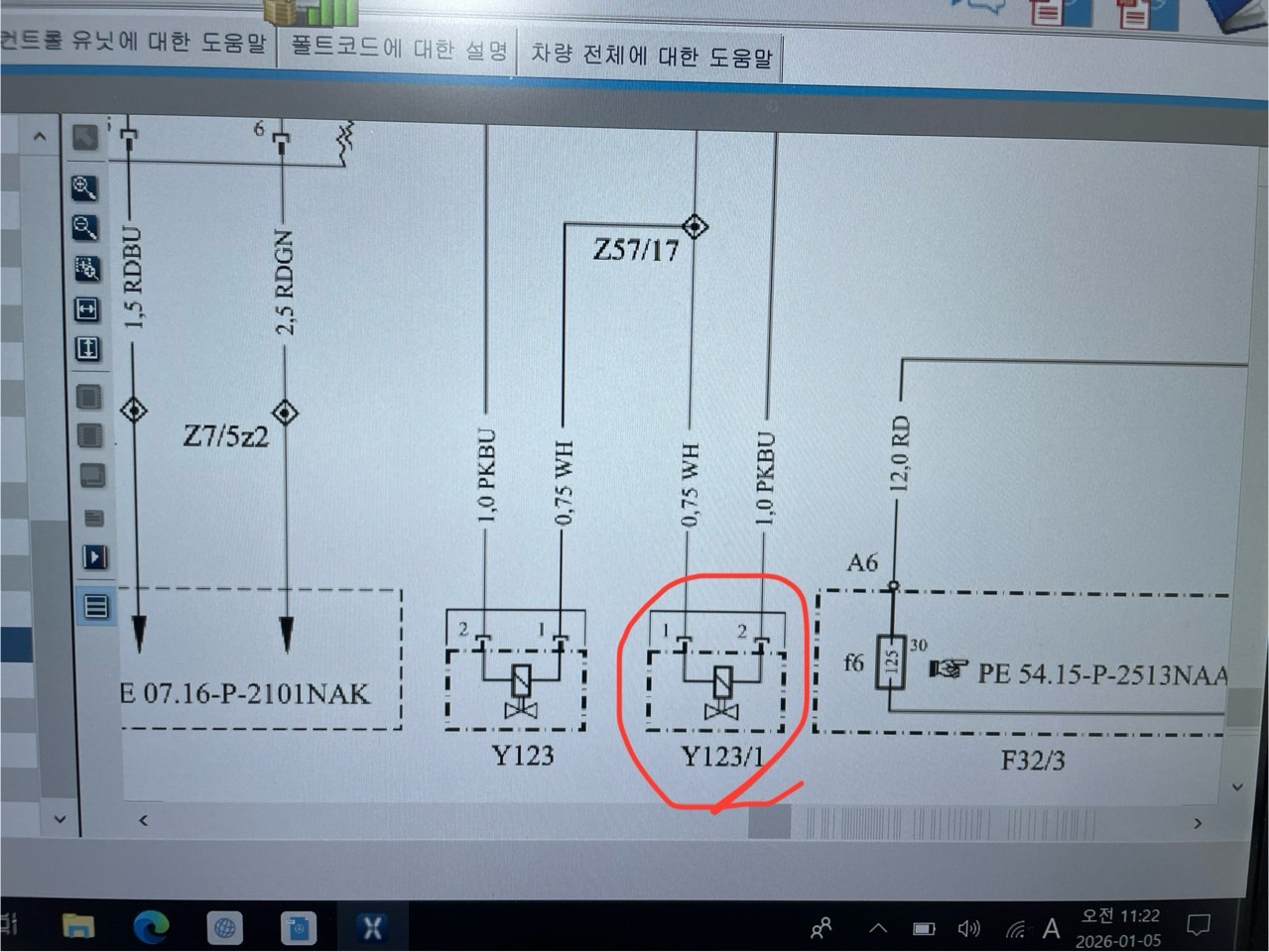

조수석 등속 조인트에 엔진마운트 배선 쓸려서 단락 됨

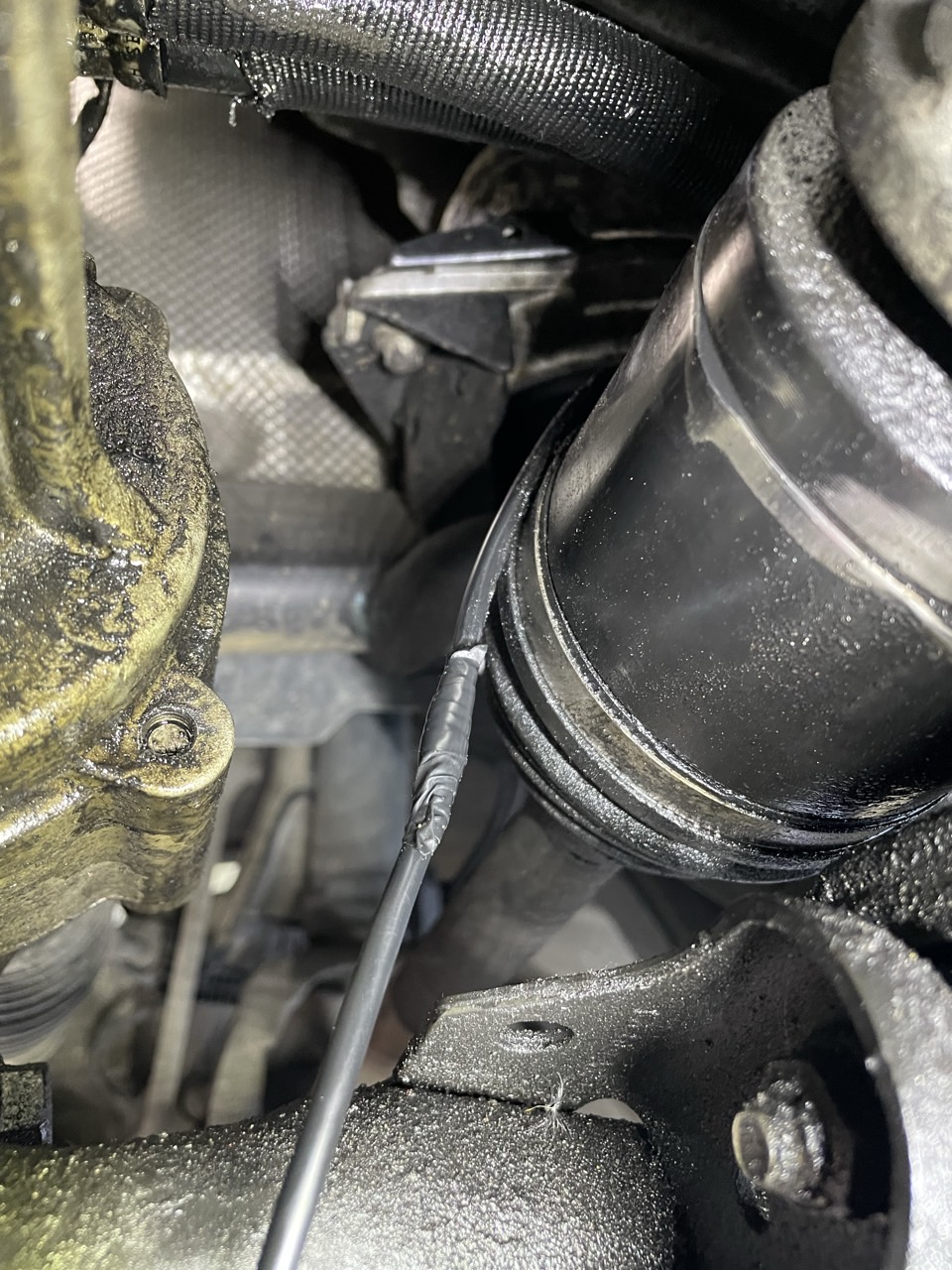

배선수리 완료

키 온 후 휴즈박스 점검
휴즈 단선 없음

시동 후 기어변속해도 동일 고장증상 없음
충분히 시운전 후 같은 고장증상 나타나지 않음
