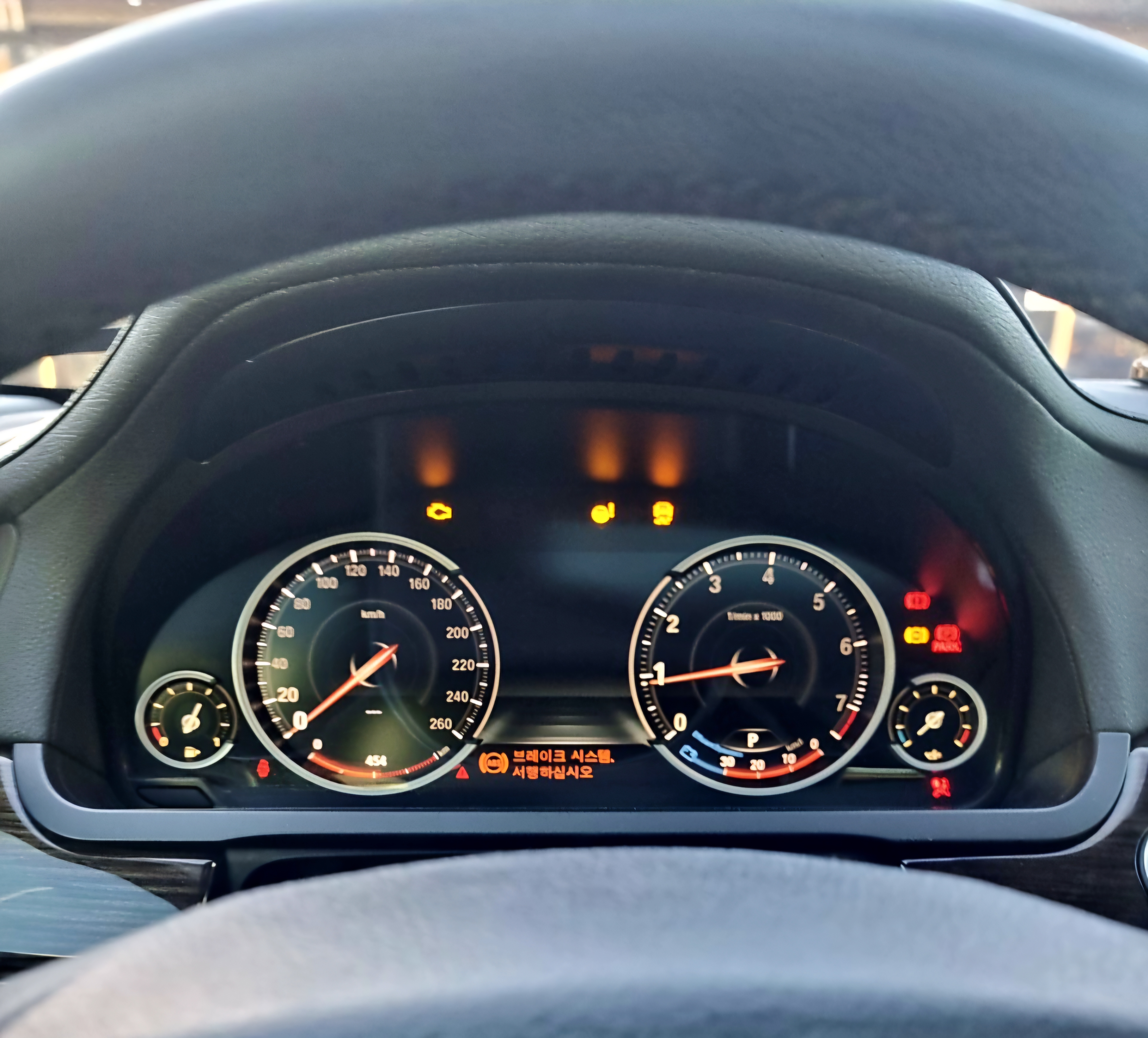

계기판에 각 종 경고등이 점등되고 있습니다.

실내 5A 퓨즈가 단선되어 있었고 단락 원인을 찾아야 했습니다.

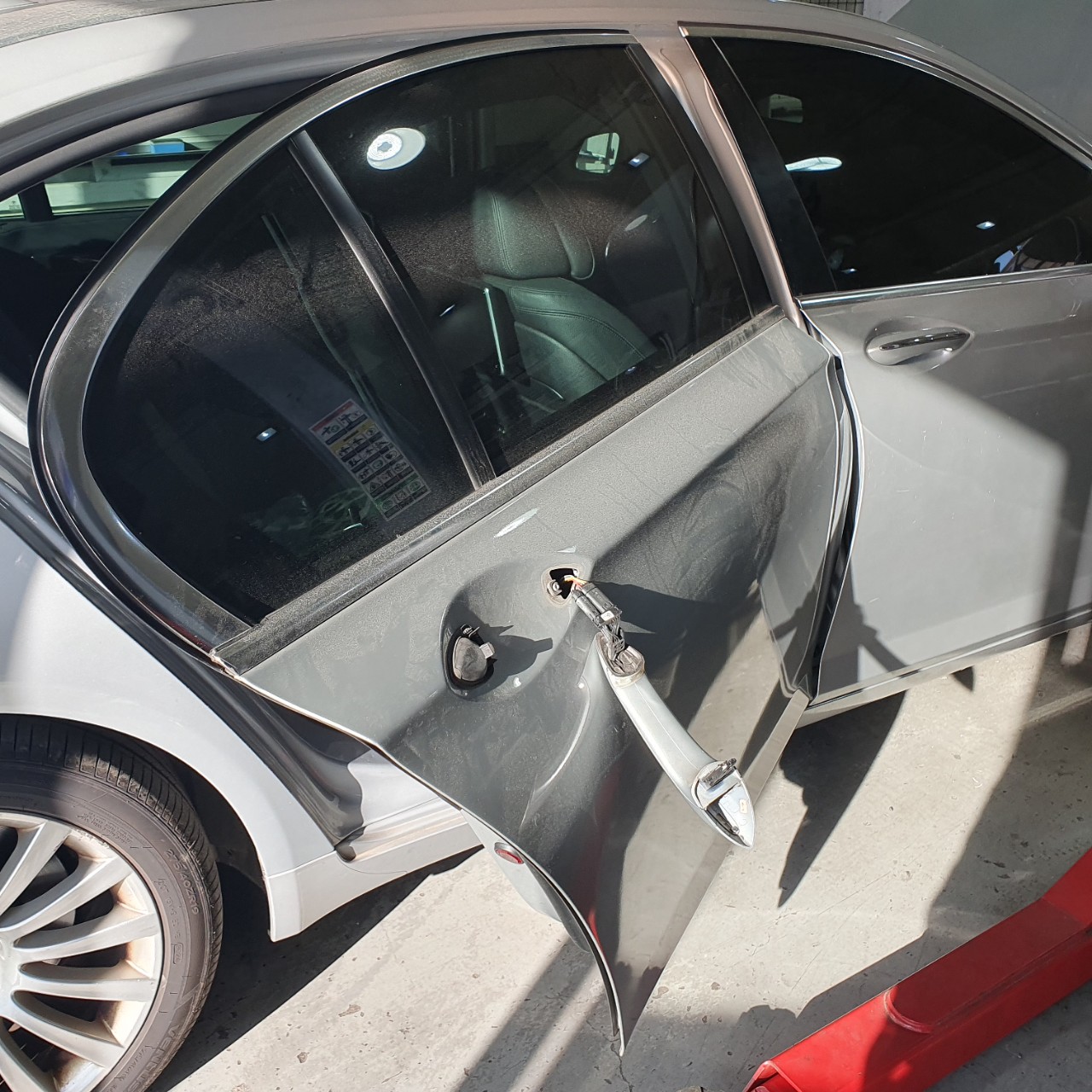

뒤 조수석 콤퍼트 액세스 커넥터 탈거 후 단락 현상은 개선이 되었으나 증상은 여전히 존재하었습니다.

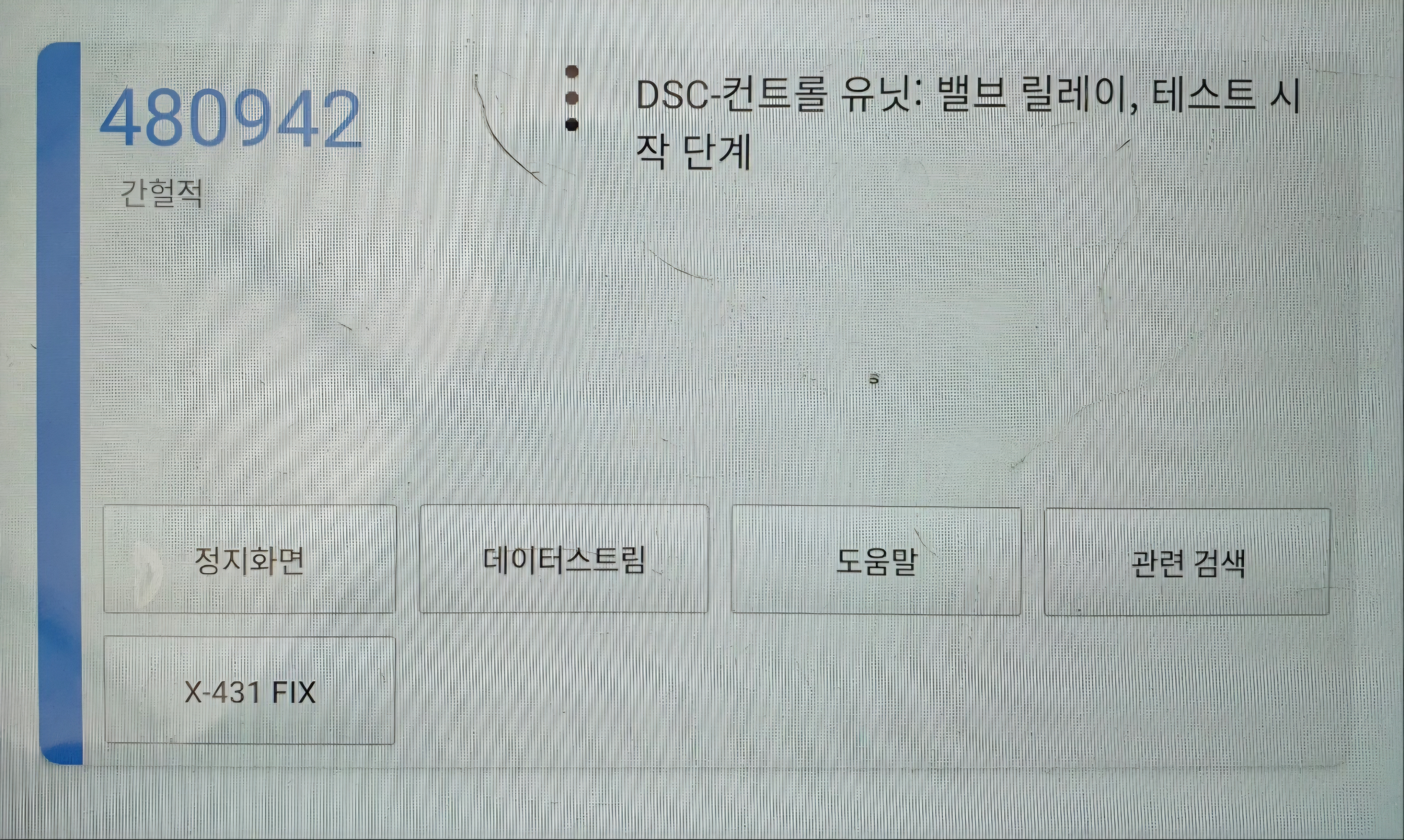

480942 DSC-컨트롤 유닛: 밸브 릴레이, 테스트 시작 단계 고장 코드 반환되지 않으며 추가 진단해 보기로 합니다.

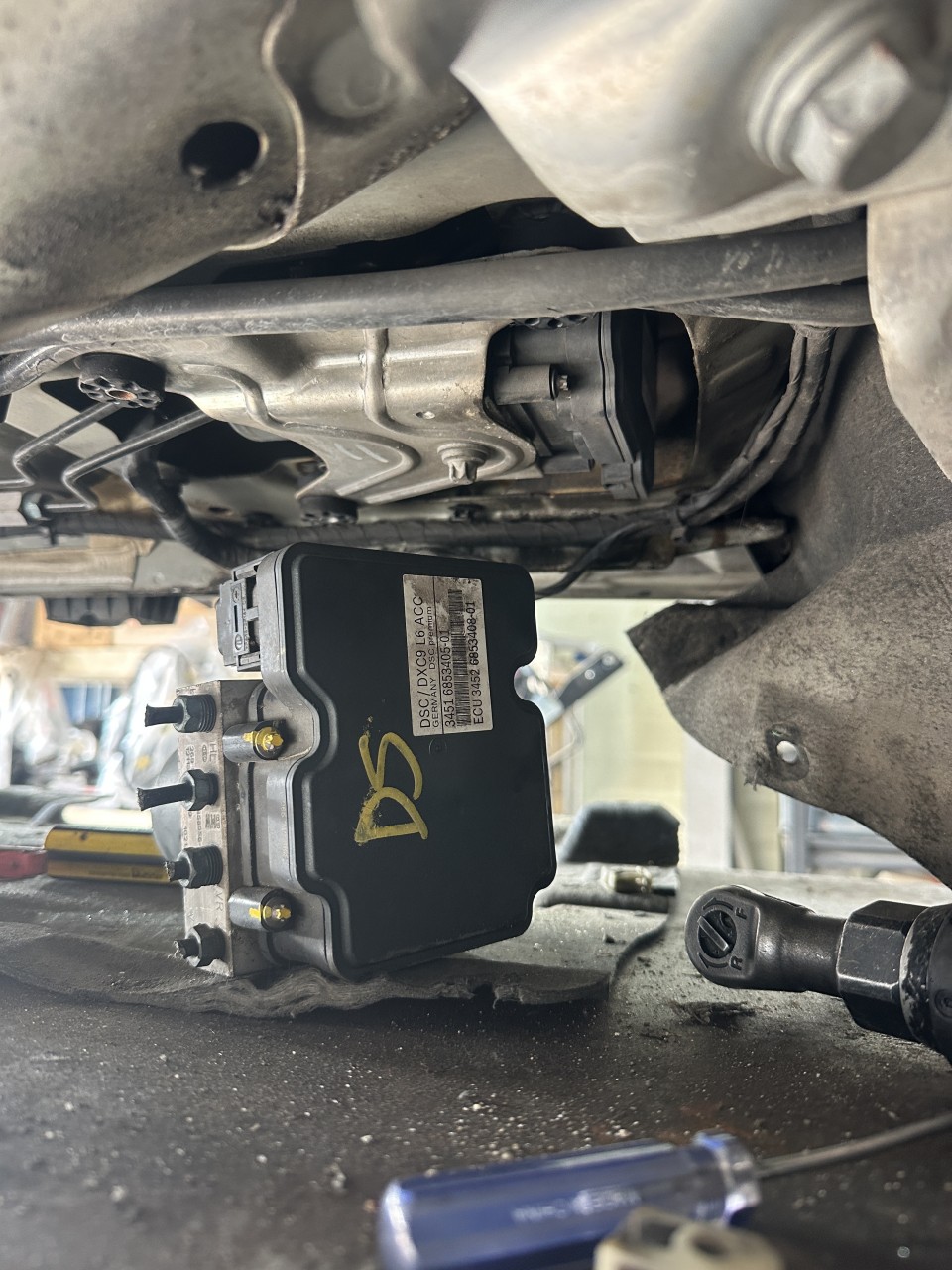

DSC 컨트롤 유닛 커넥터 탈거 후 멀티 테스터기로 전원 측정 시 두 가닥 배선에서 전원이 공급되지만 한 가닥에서만 전원이 공급되고 있었습니다.

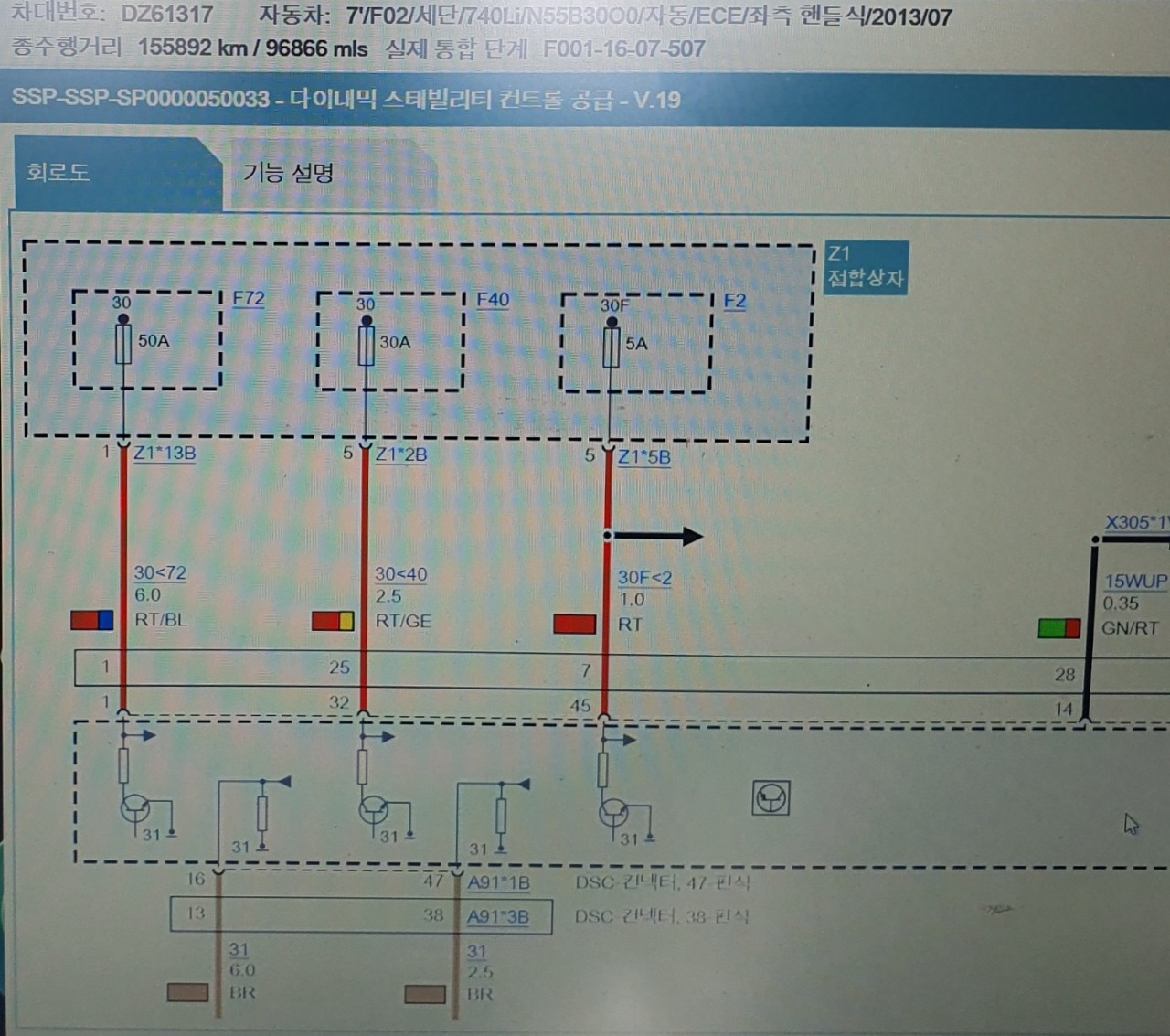

실내 퓨즈 박스 Z1*2B 커넥터 5번 핀에서 DSC 컨트롤 모듈 25번 핀으로 전원 공급 불량이 확인되어 배선에 끝 단과 통전 테스트를 해보기로 합니다.

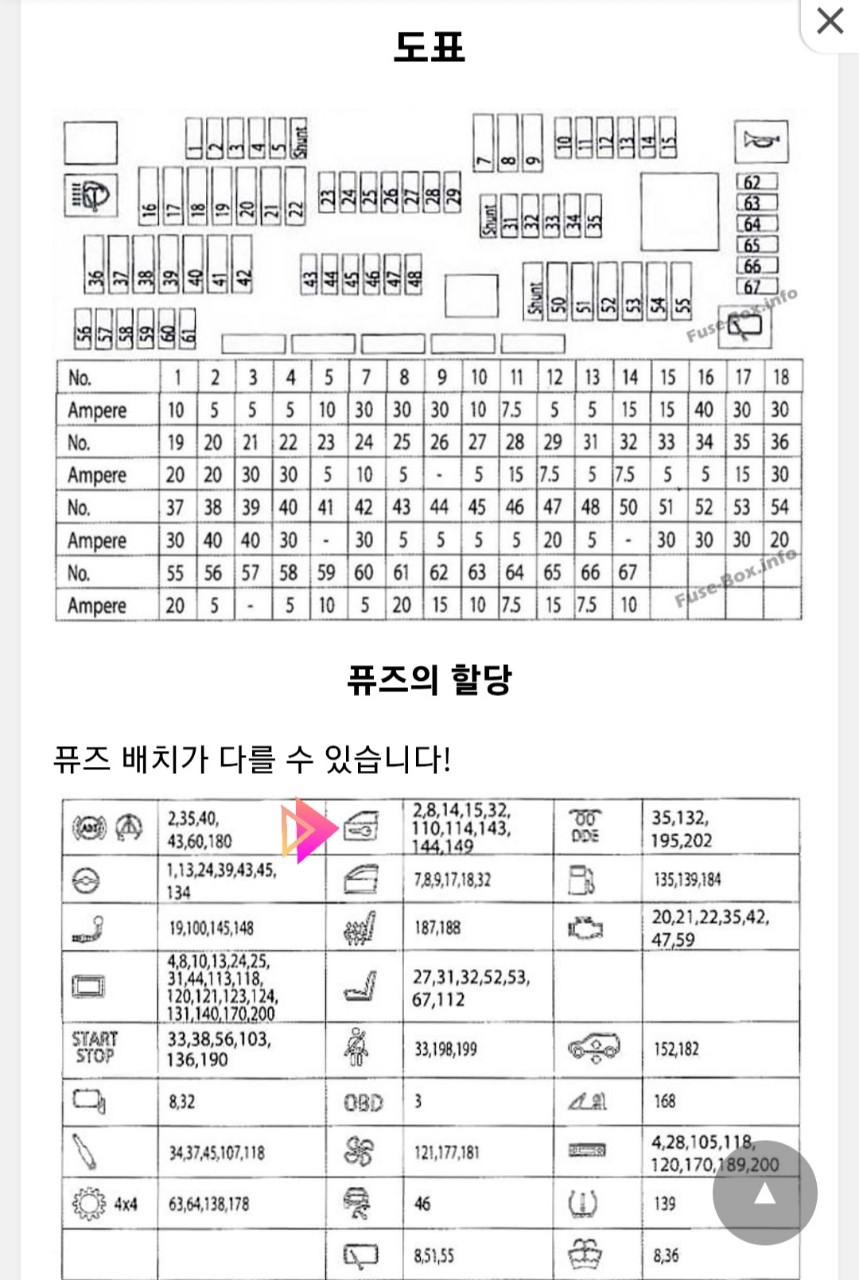

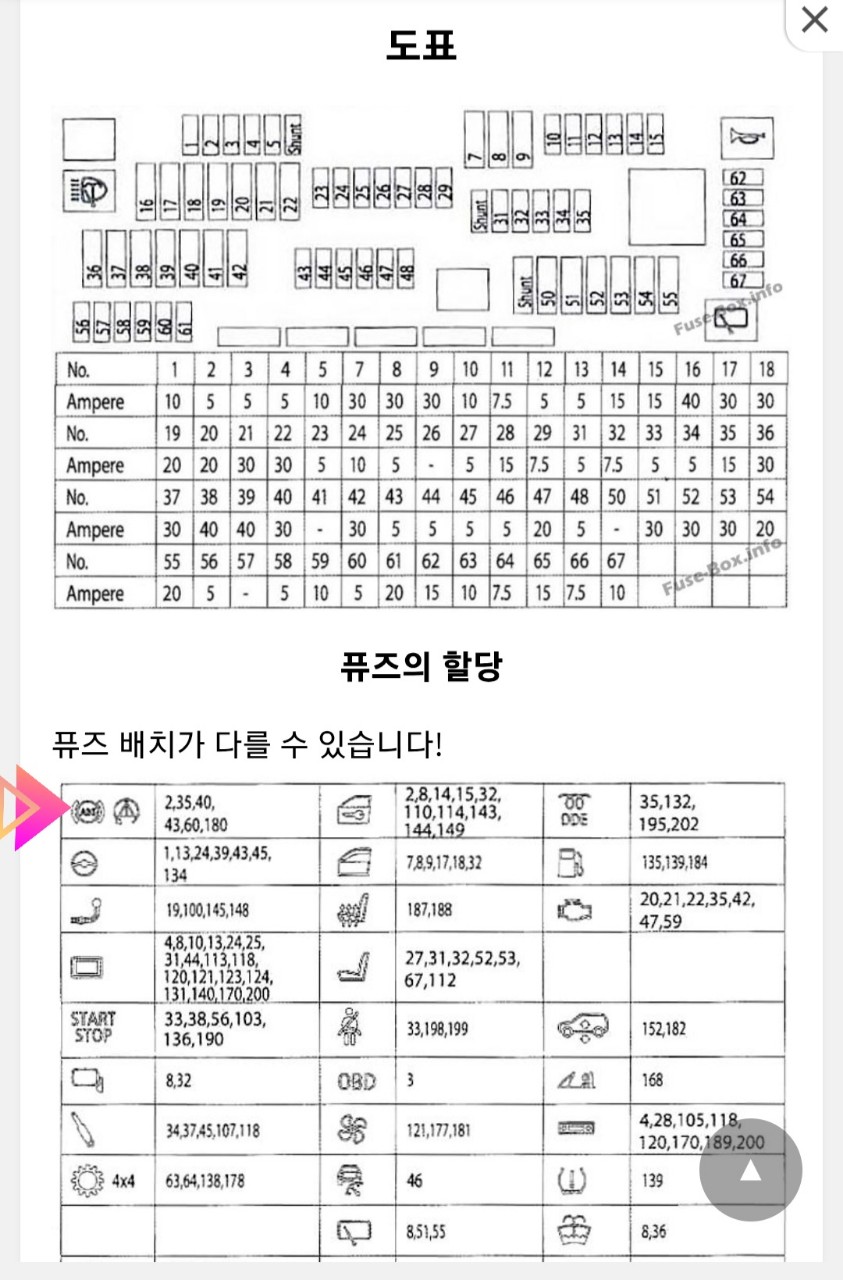

통전 테스트 시 단선은 없었고 실내 퓨즈 박스 41번 공란에 퓨즈가 들어가 있으며 정작 40번에 ABS 관련 30A 퓨즈가 들어가 있어야 되는데 없었습니다.

퓨즈 위치 재배열 후 증상은 개선되었습니다.
