DME(디지털 엔진 일렉트로닉)

135808 밸브트로닉-액추에이터, 위치센서, 전동식: 기능 불량

증상은 슬립 모드 진입 후 키 온 시 또는 문을 열고 닫을 때 드르륵 소음 발생

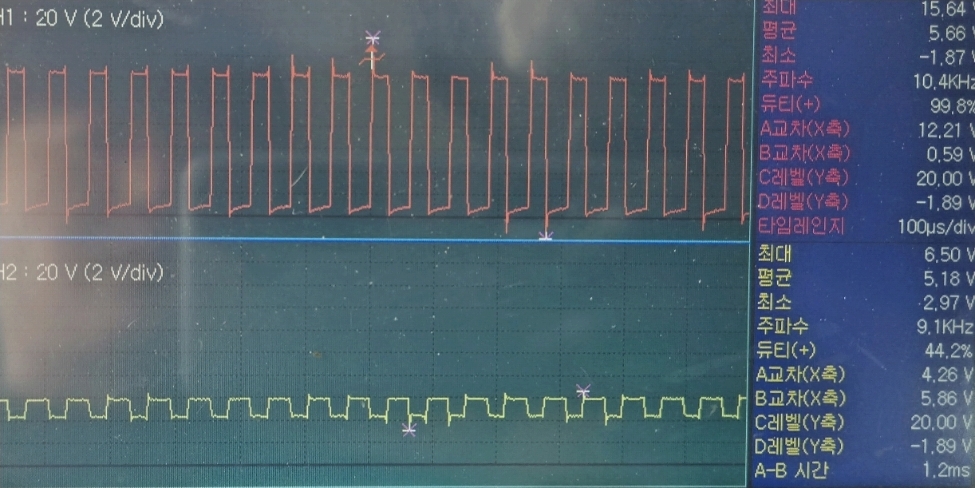

밸브트로닉 파형으로 CH1 듀티비가 99.8%로 거의 100% 전압이 계속 인가되고 주파수는 정상적인 PWM 제어 범위 내에 있으나, 시스템이 모터를 끝단으로 보내기 위해 무리하게 전류를 계속 밀어 넣고 있는 상태이고 CH2는 듀티비가 44.2%로 일정하게 고정된 상태로 모터가 구동 제어 CH1에게 받고 있음에도 센서 신호의 주기나 형태에 유의미한 변화가 발생하지 않고 있는 것으로 보아 ECU 보다는 하드웨어적 문제가 있습니다.

만약 ECU 문제 시 일정하게 12V로 일직선 유지가 됩니다.

하드웨어적 문제를 확신하는 또 다른 한가지 방법은 정상적인 밸브트로닉을 가체결한 상태로 고장 코드가 반환되는지 확인 하고 134F02 밸브트로닉, 조절범위: 스토퍼를 설정하지 않 았다는 고장 코드로 바뀌게 됩니다.

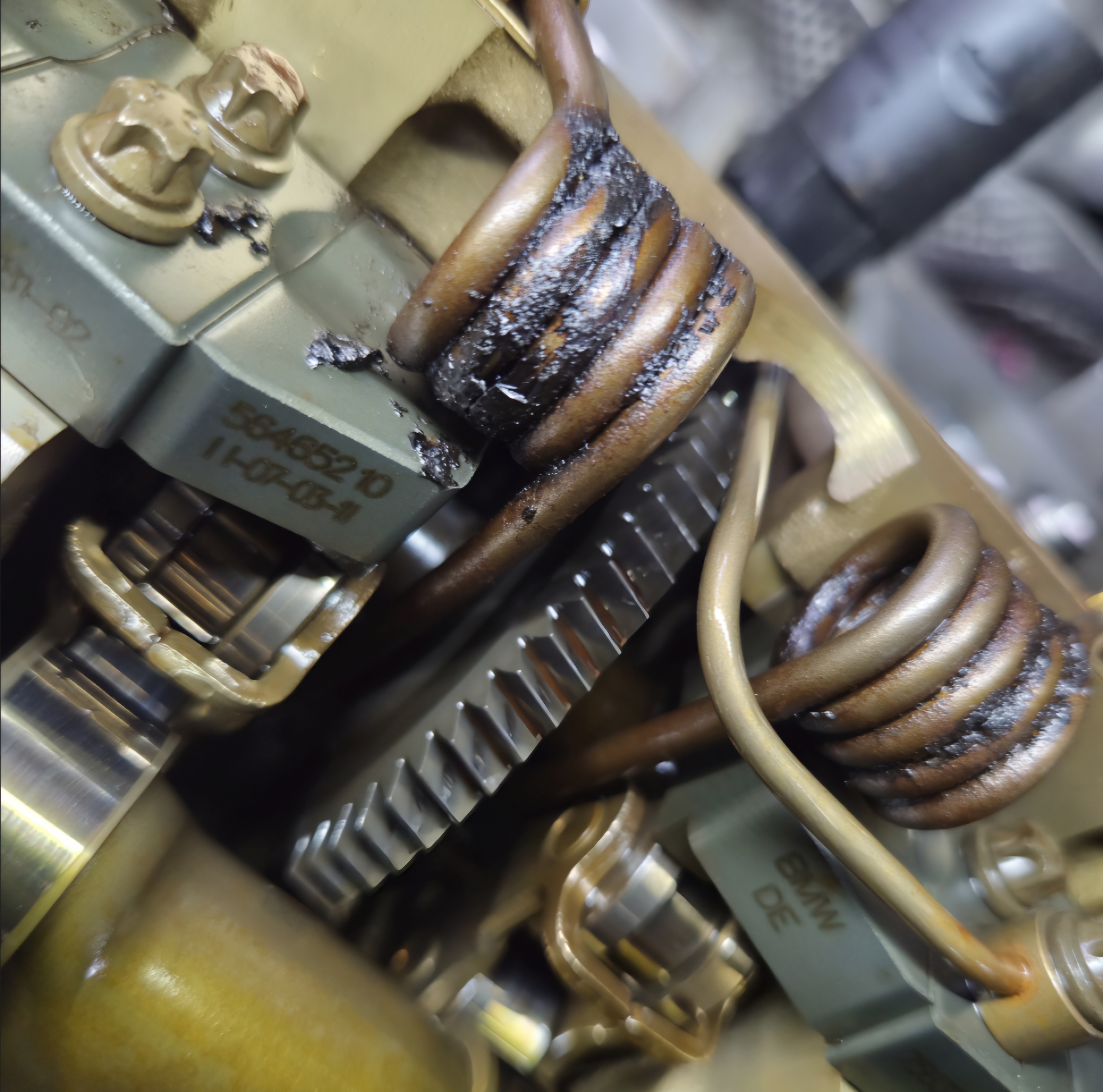

밸브트로닉과 맞물리는 편심축 기어가 갈리면서 스토퍼 학습 불량으로 소음이 발생하게 됩니다.
