[계측·오실로스코프] 벤츠 W222 S650 U104787 오류 코드/오일 레벨 측정 불가
🚗 자동차고치는고래
8

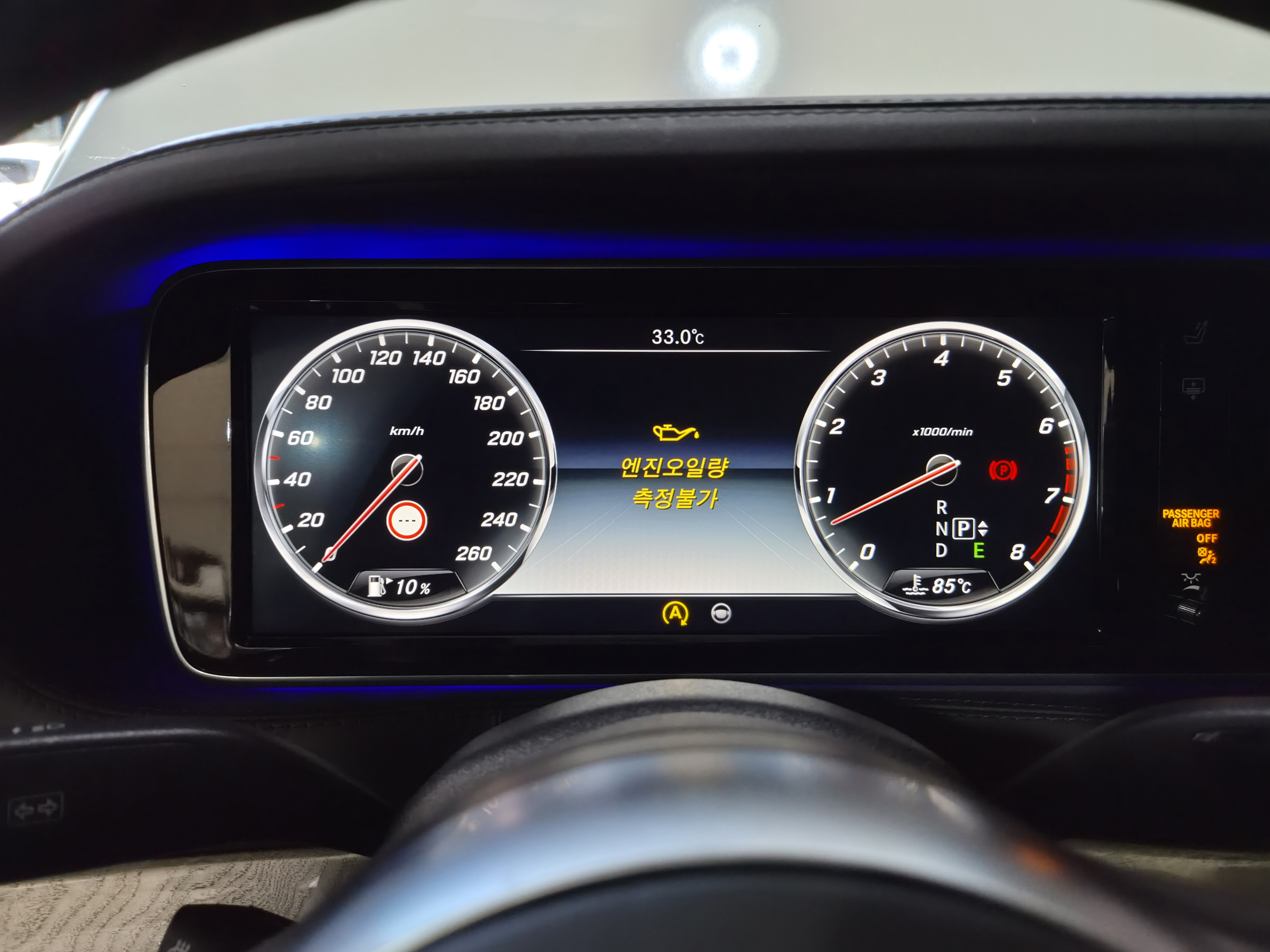

계기판에 엔진 오일량 측정 불가 메시지가 표출되고 고장 코드는 U104787 오일 센서와 통신 오류 메시지가 존재하지 않습니다.

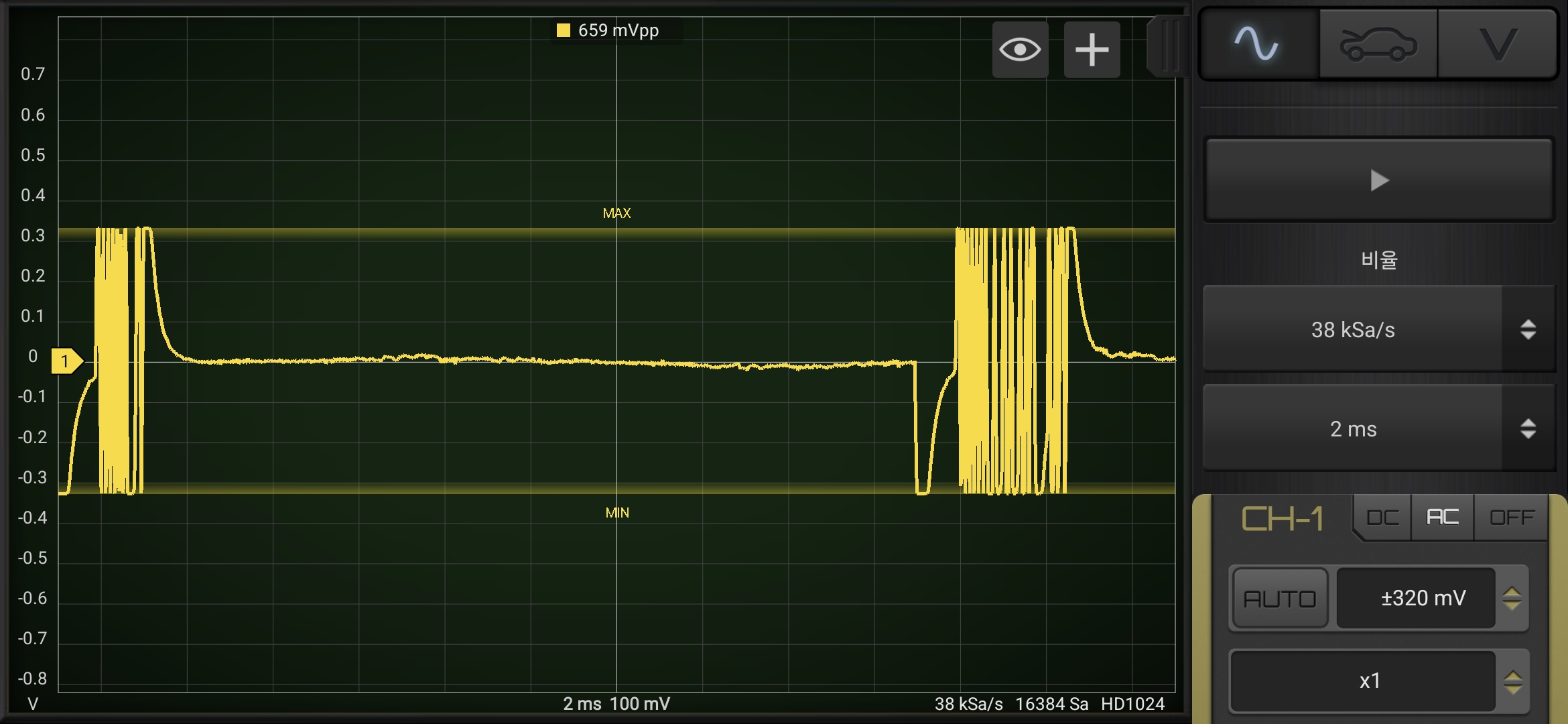

비정상적인 차량에 오일 레벨 센서 LIN 통신 파형입니다.

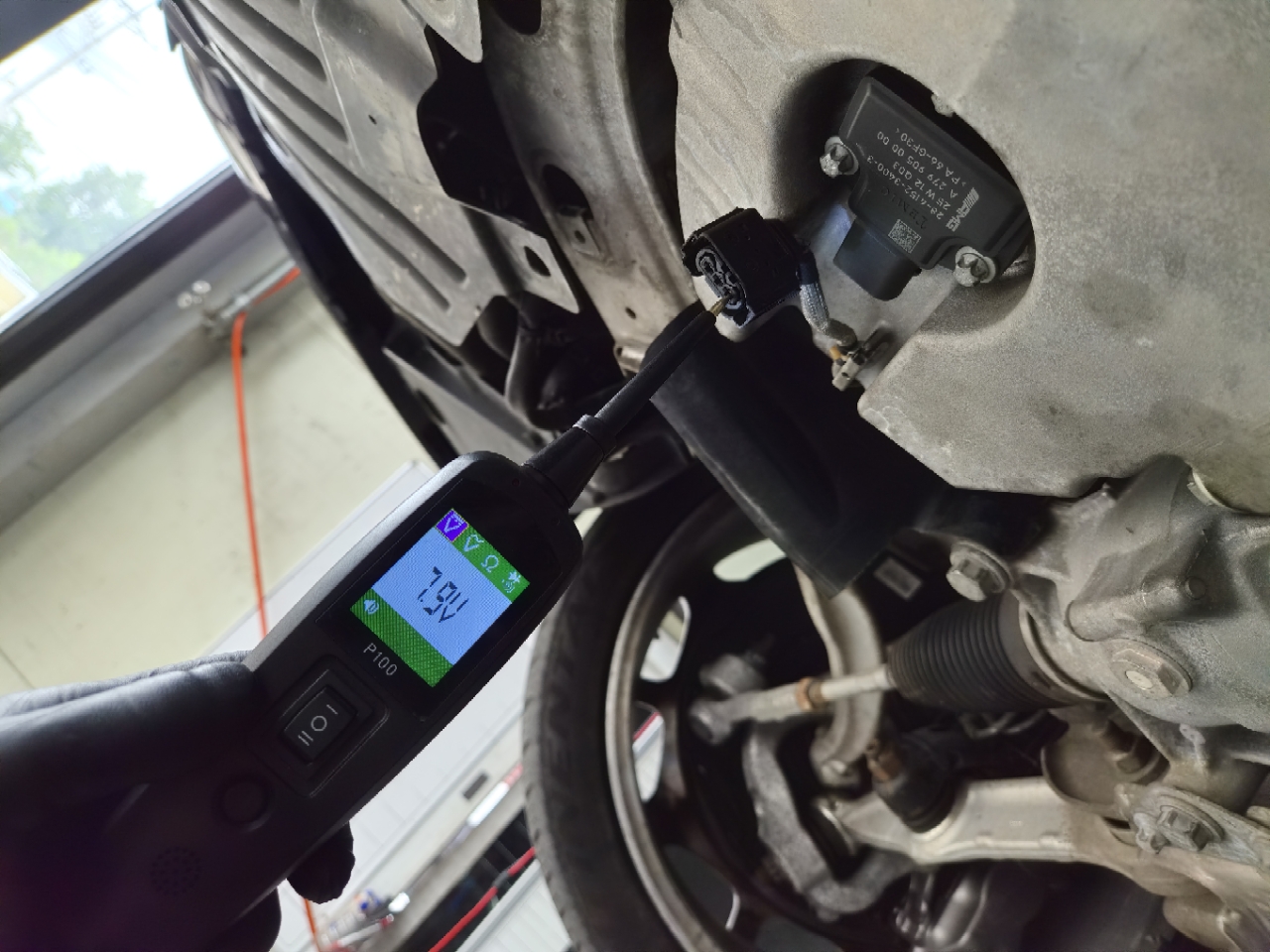

오일 레벨 센서 슬립 모드 진입 시 LIN 통신 라인에 레퍼런스 전압값 0V가 나와야 되지만 발전기 레귤레이터 누전으로 12V 전원 케이블을 타고 7.9V 누전 발생하고 있으며 발전기 커넥터 탈거 후 0V 정상 표출됩니다.

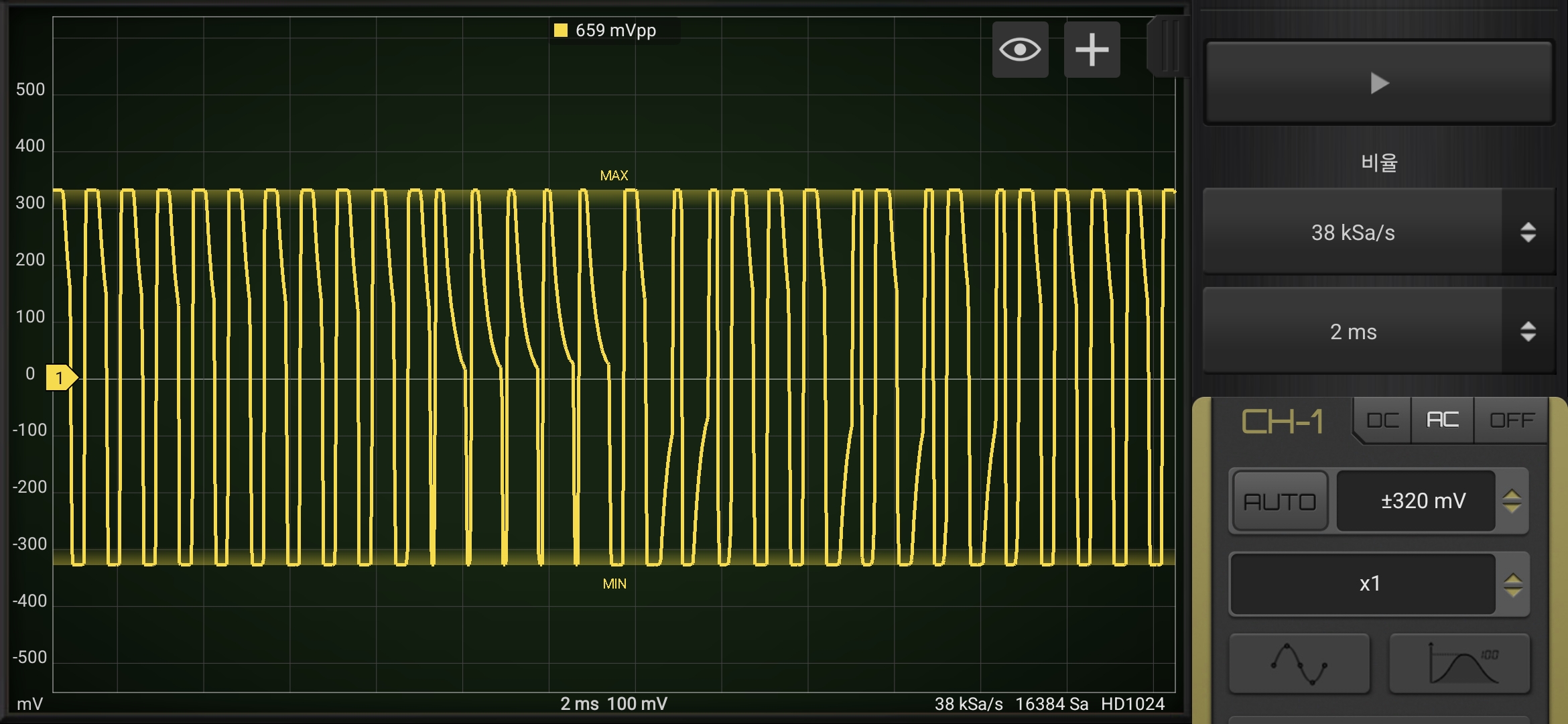

정상적인 LIN 통신 파형으로 키 온 시에 0V ~ 12V 듀티 값으로 제어가 됩니다.
