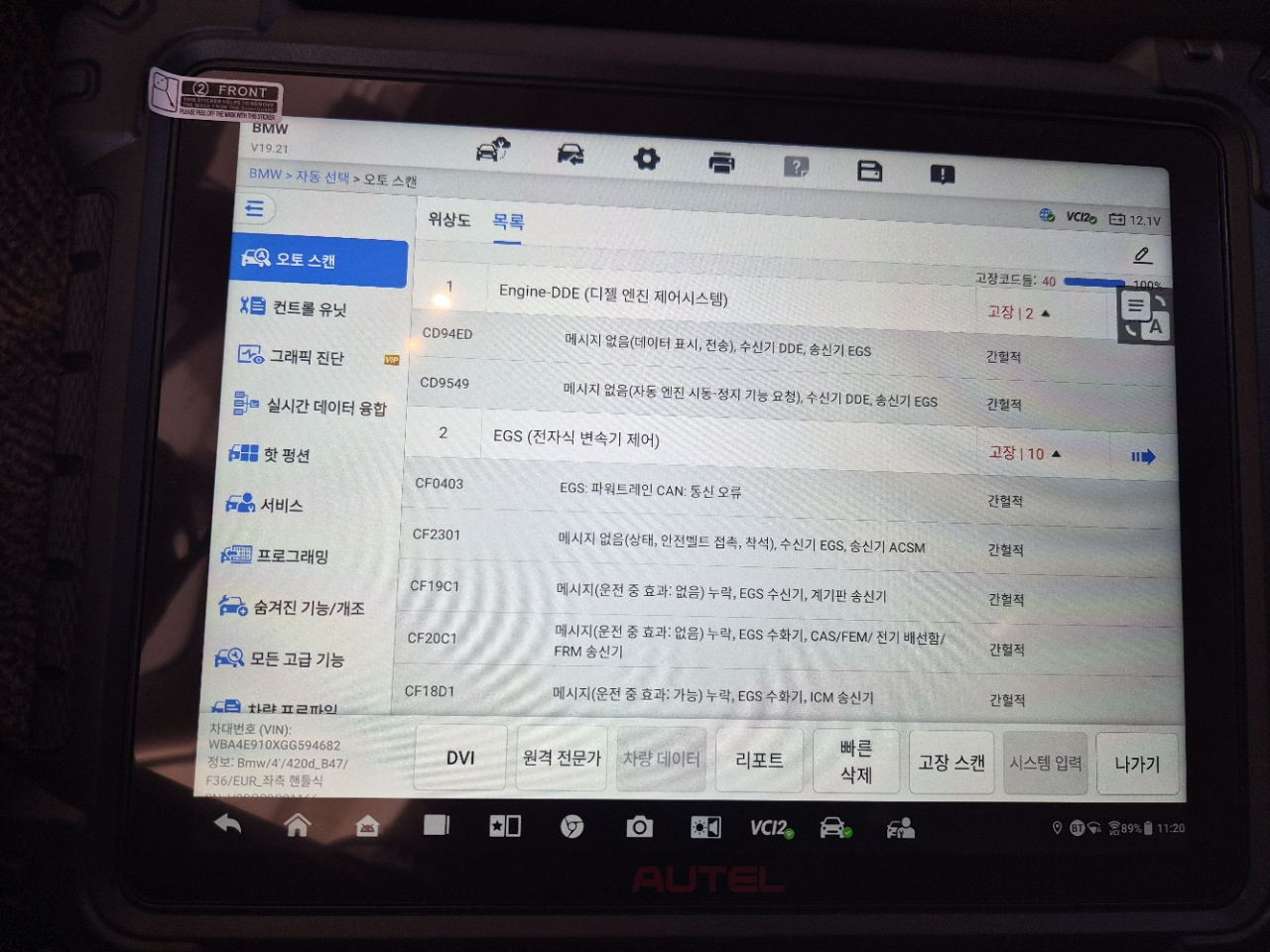

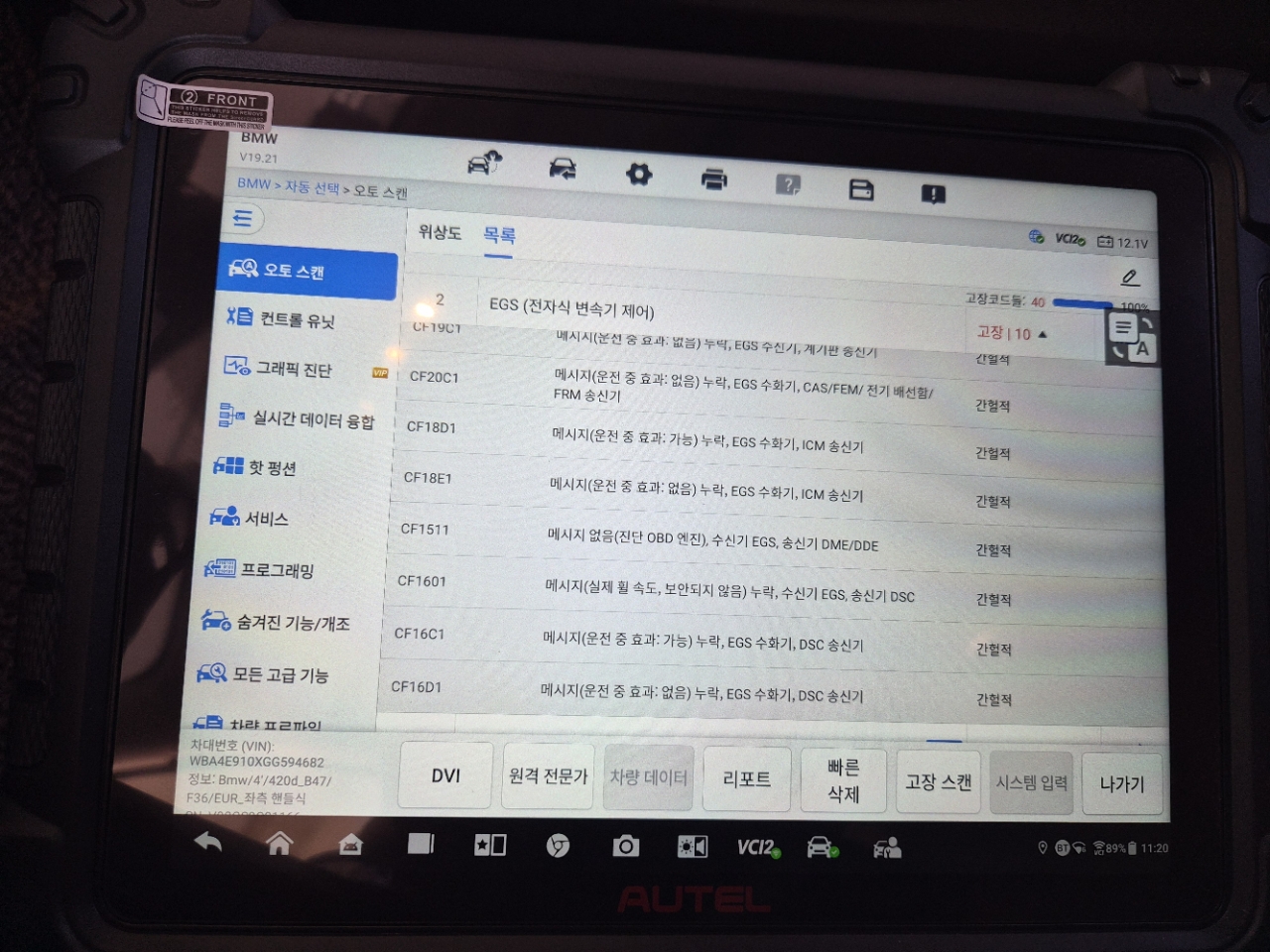

진단기 고장코드들

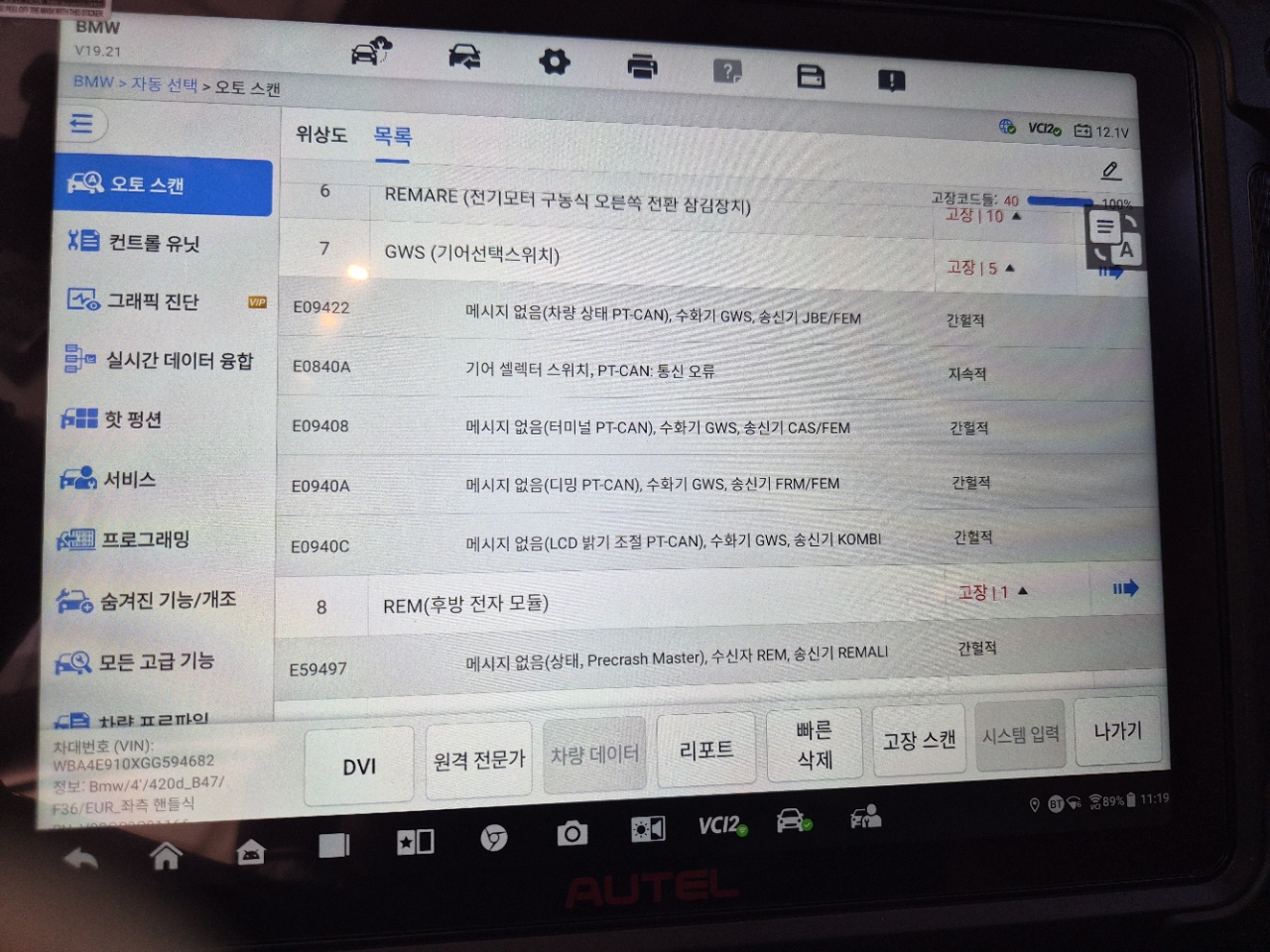

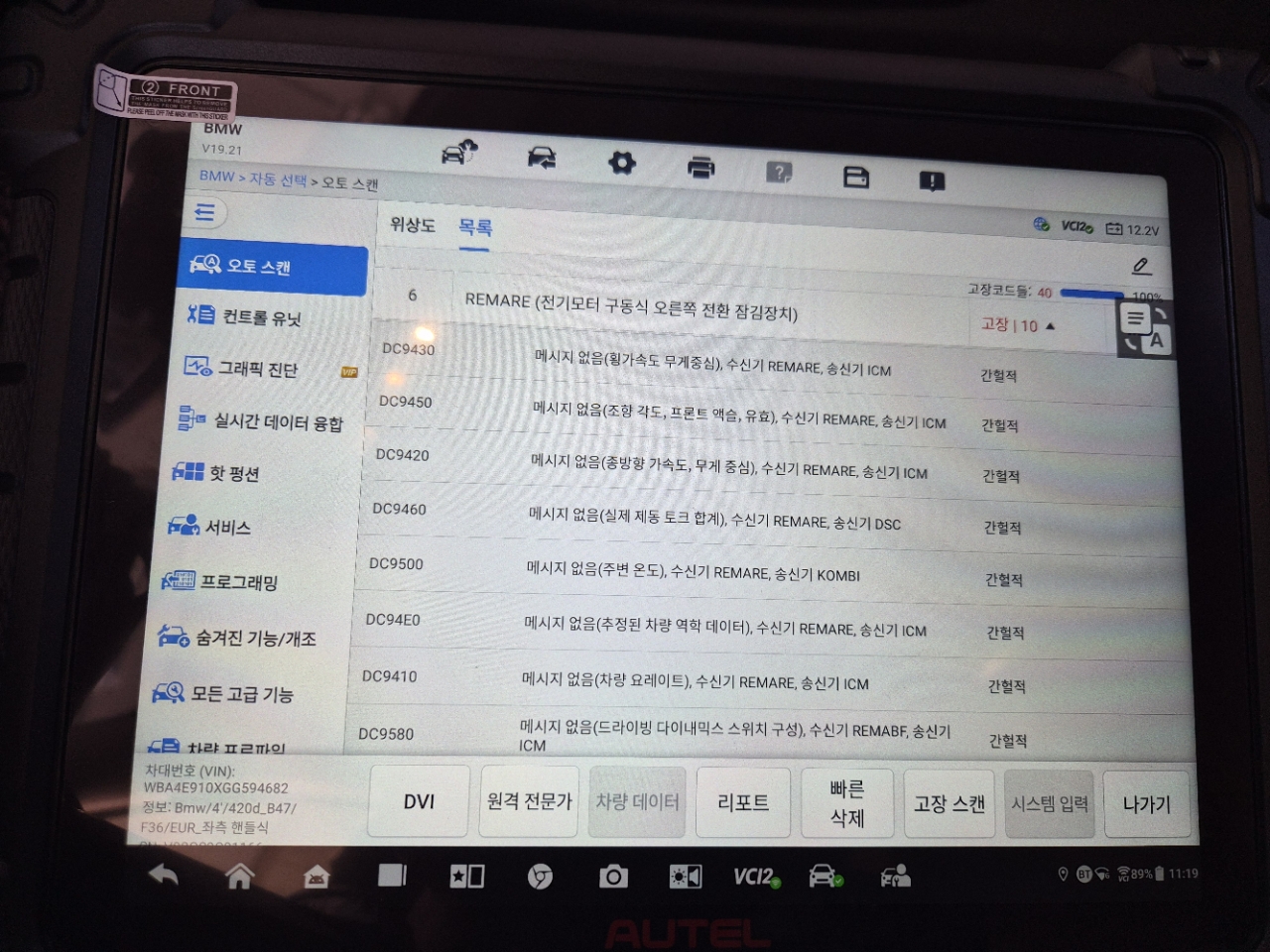

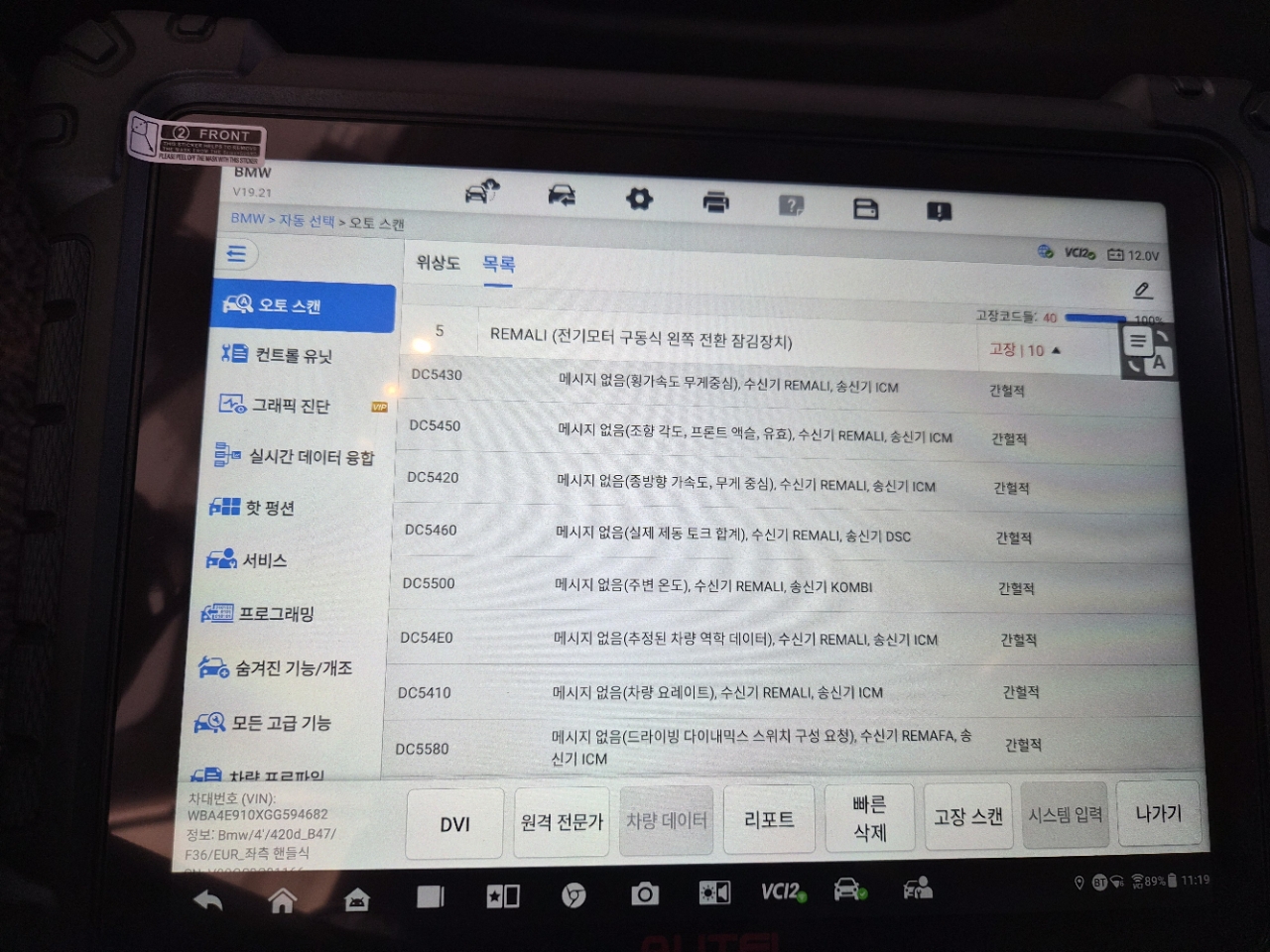

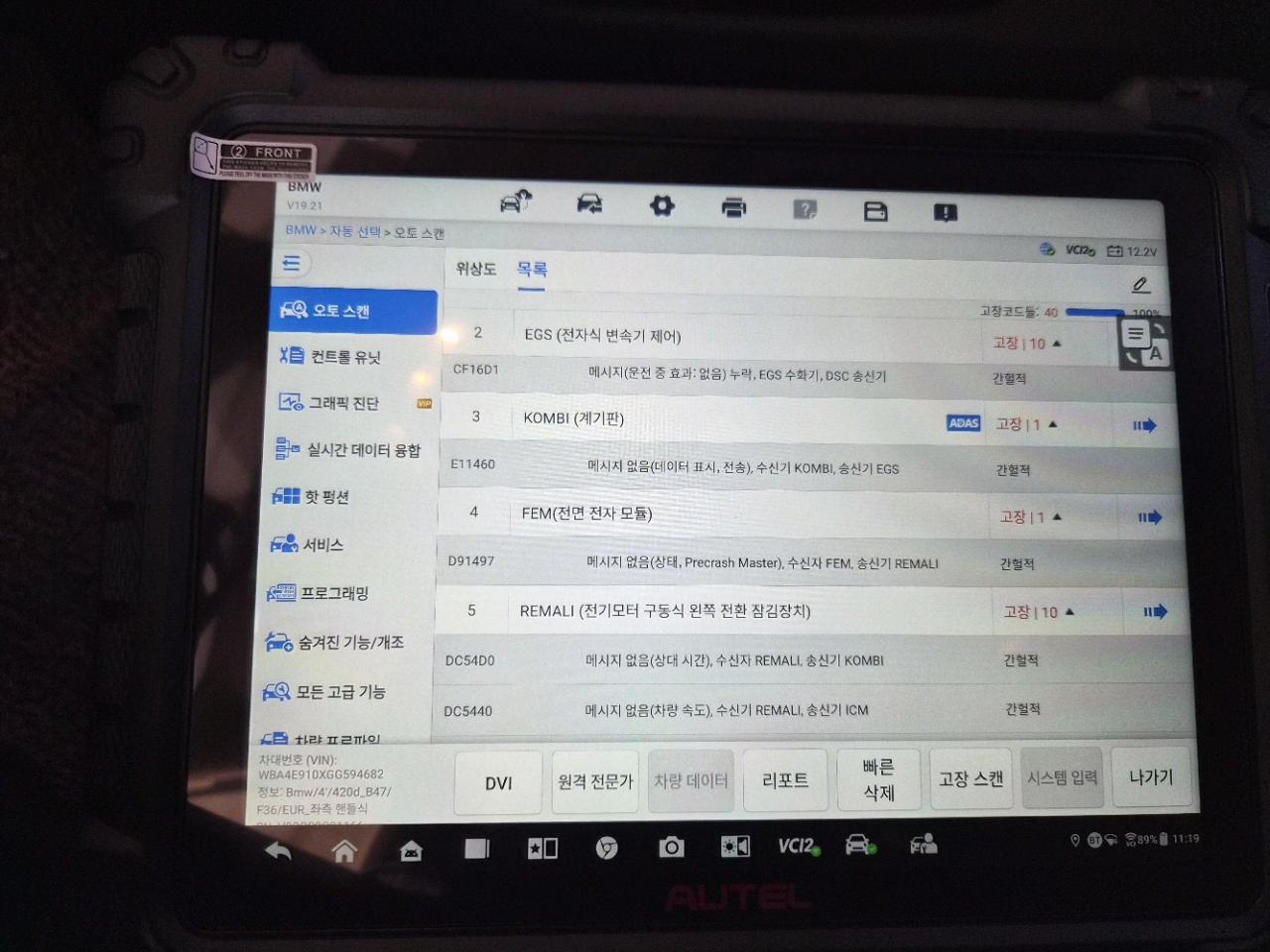

고장코드를 종합 해보면 다수의 파워 트레인 캔 통신 오류들이 있음
고장코드 토대로 회로도를 보면서 pt-can배선 점검

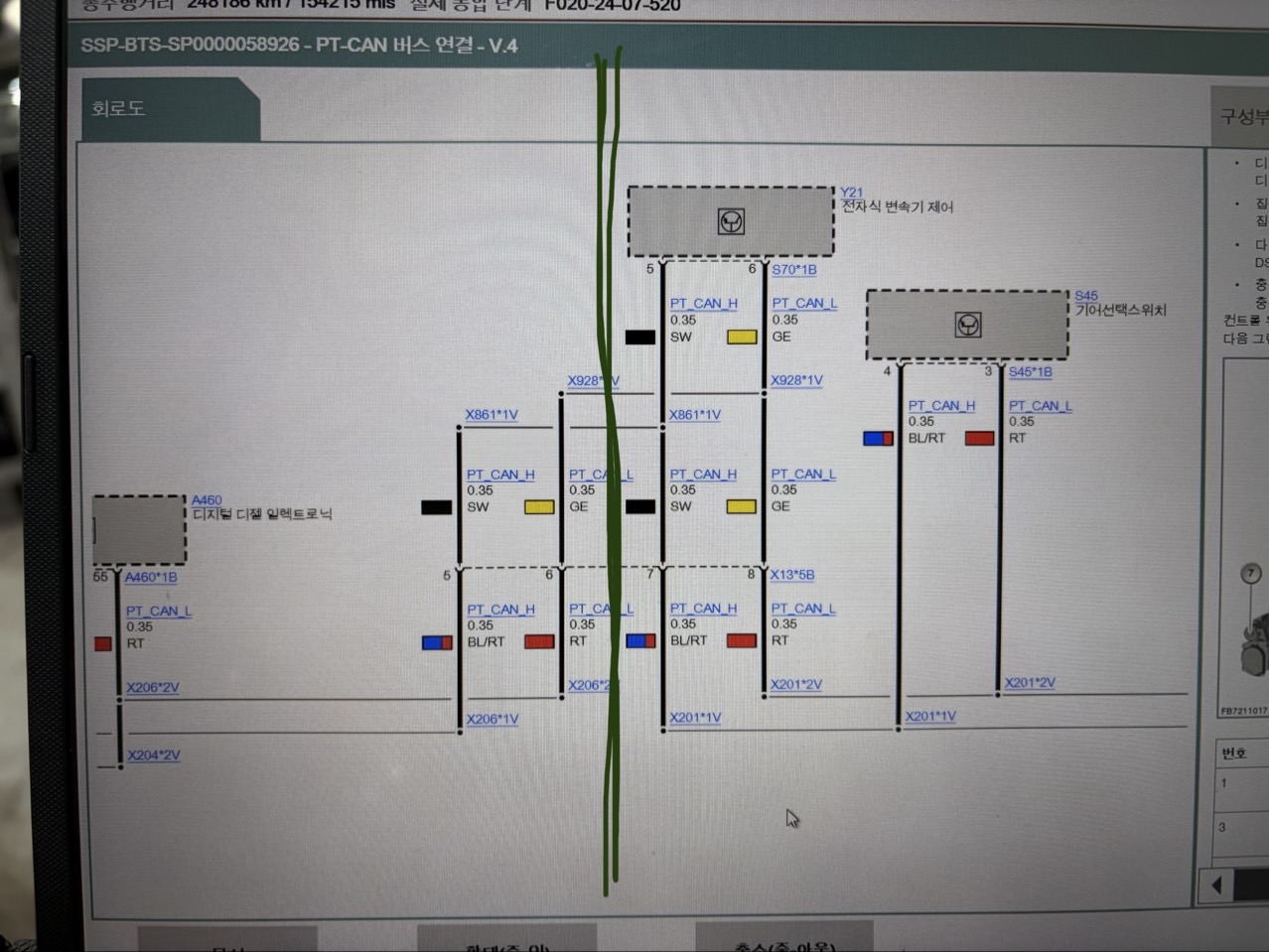

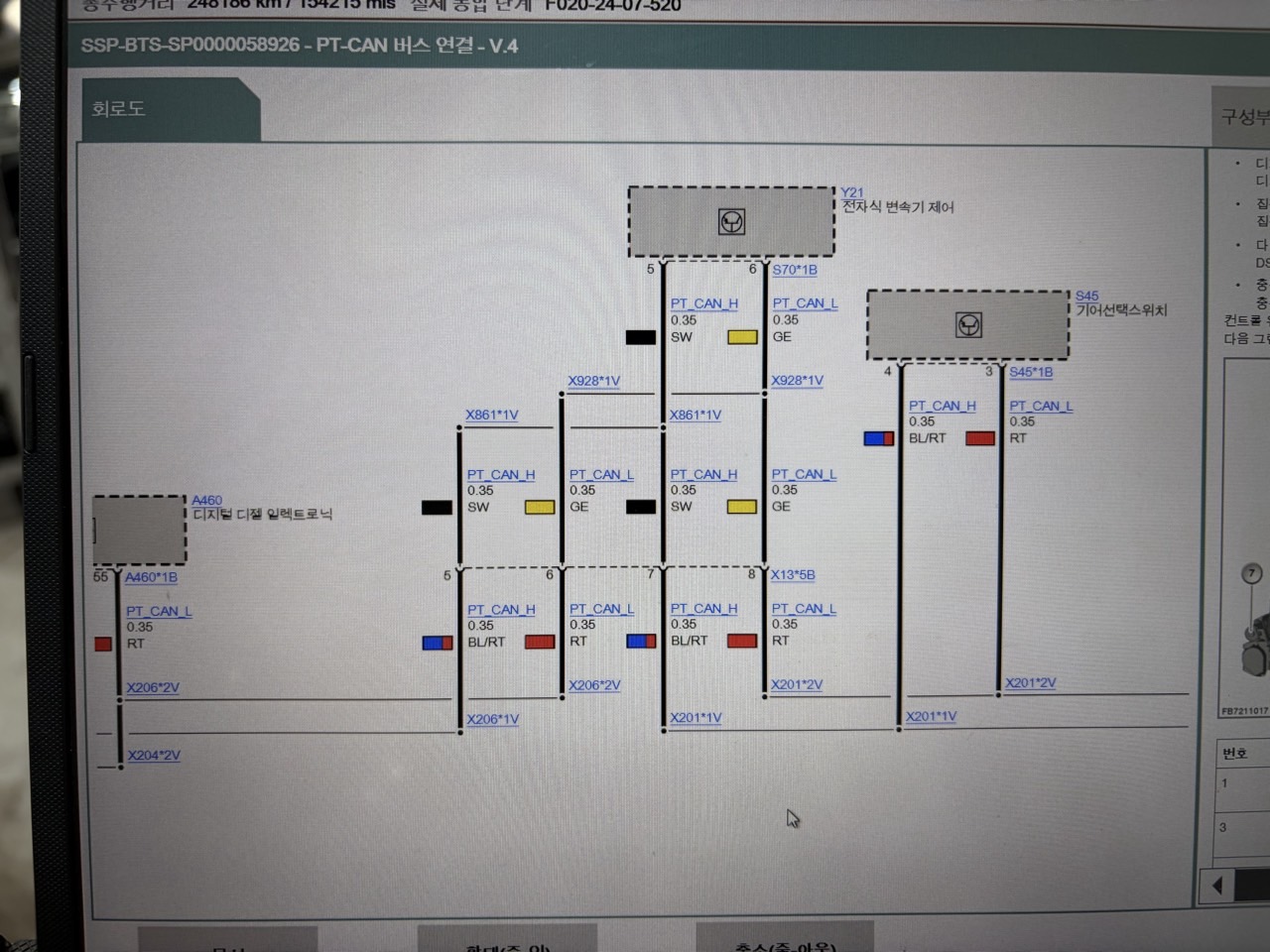

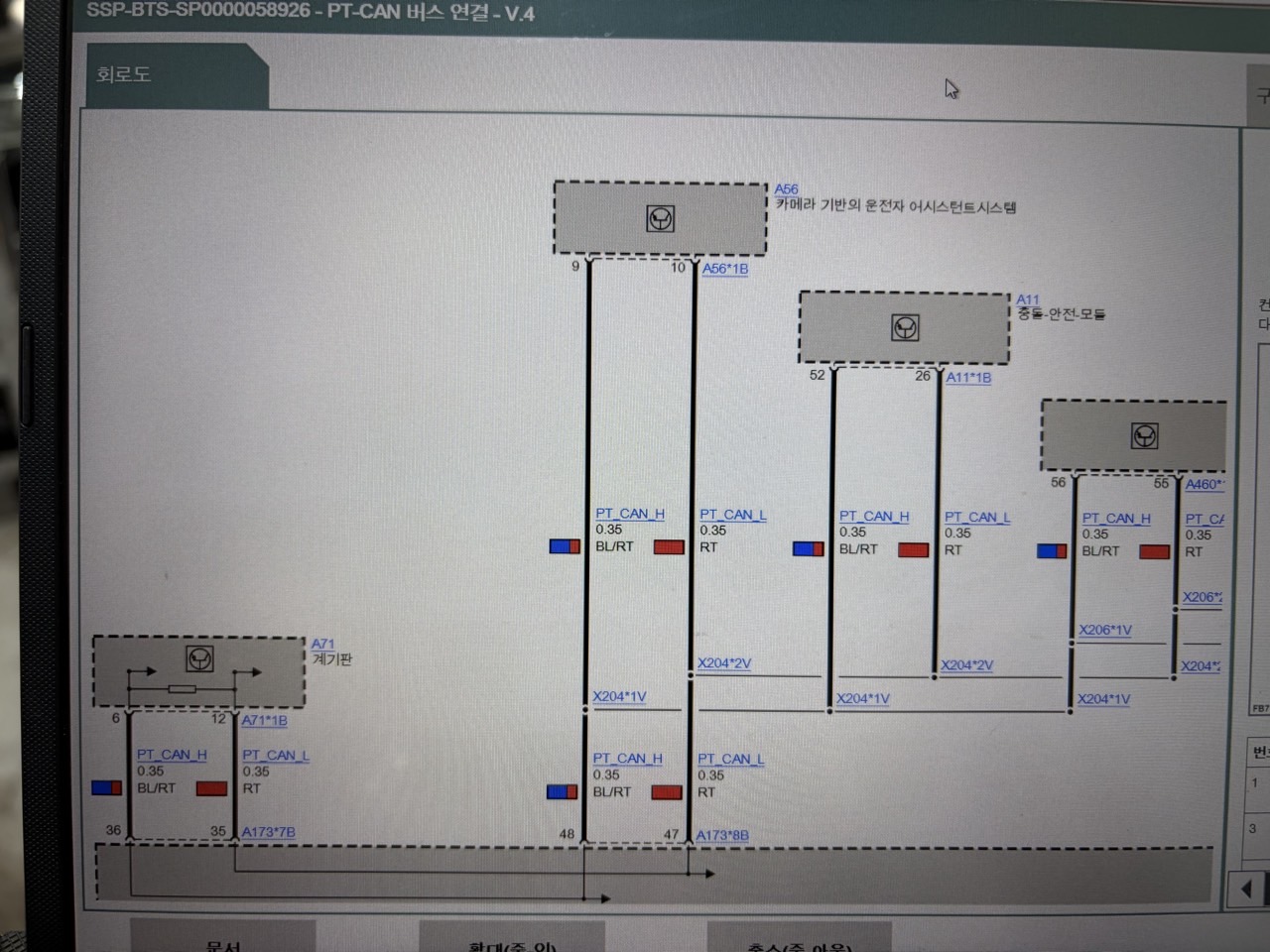

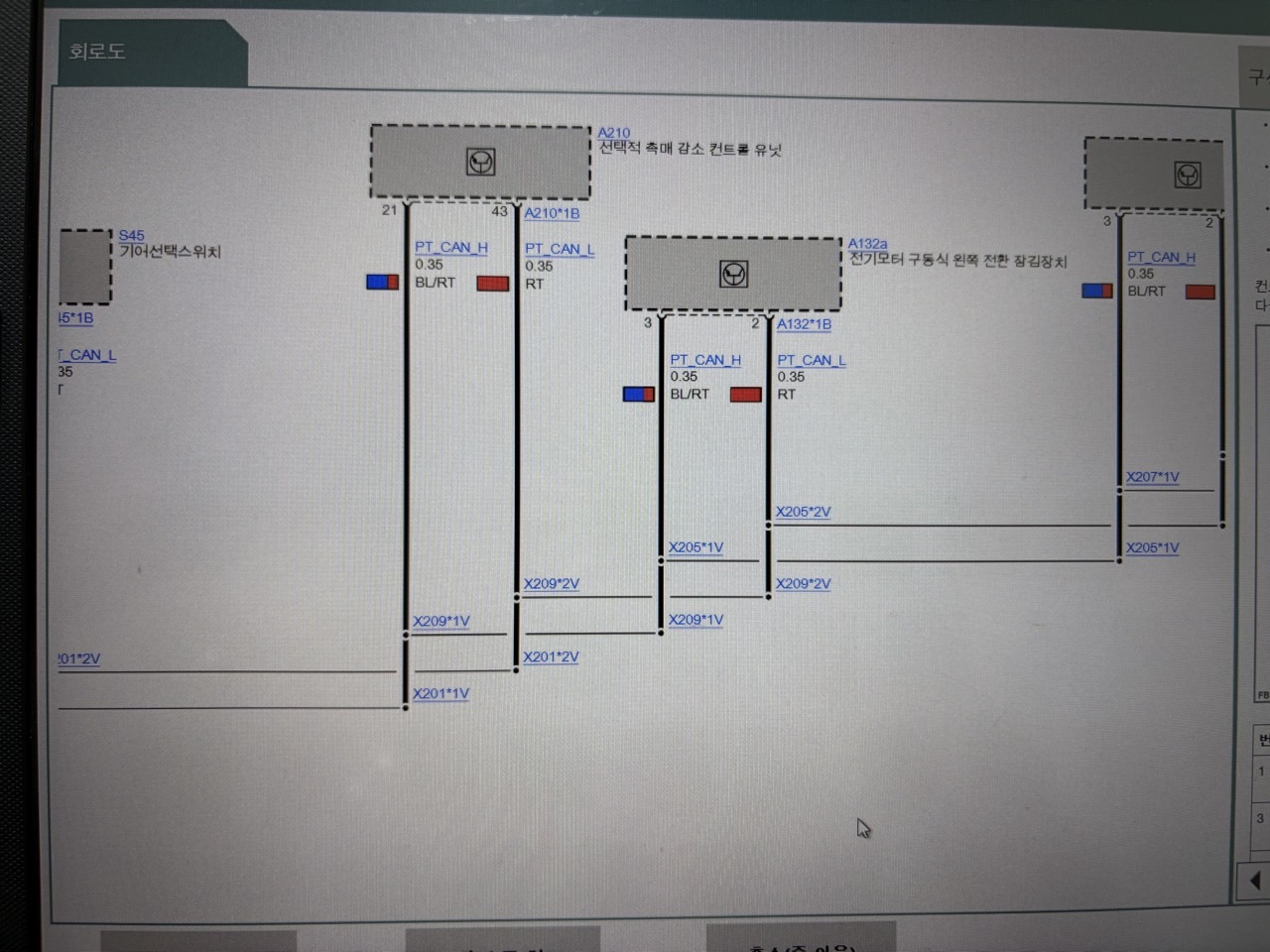

pt-can 회로도

가운데 녹색선 기준으로 오른쪽 모듈들 간헐적으로 통신불량

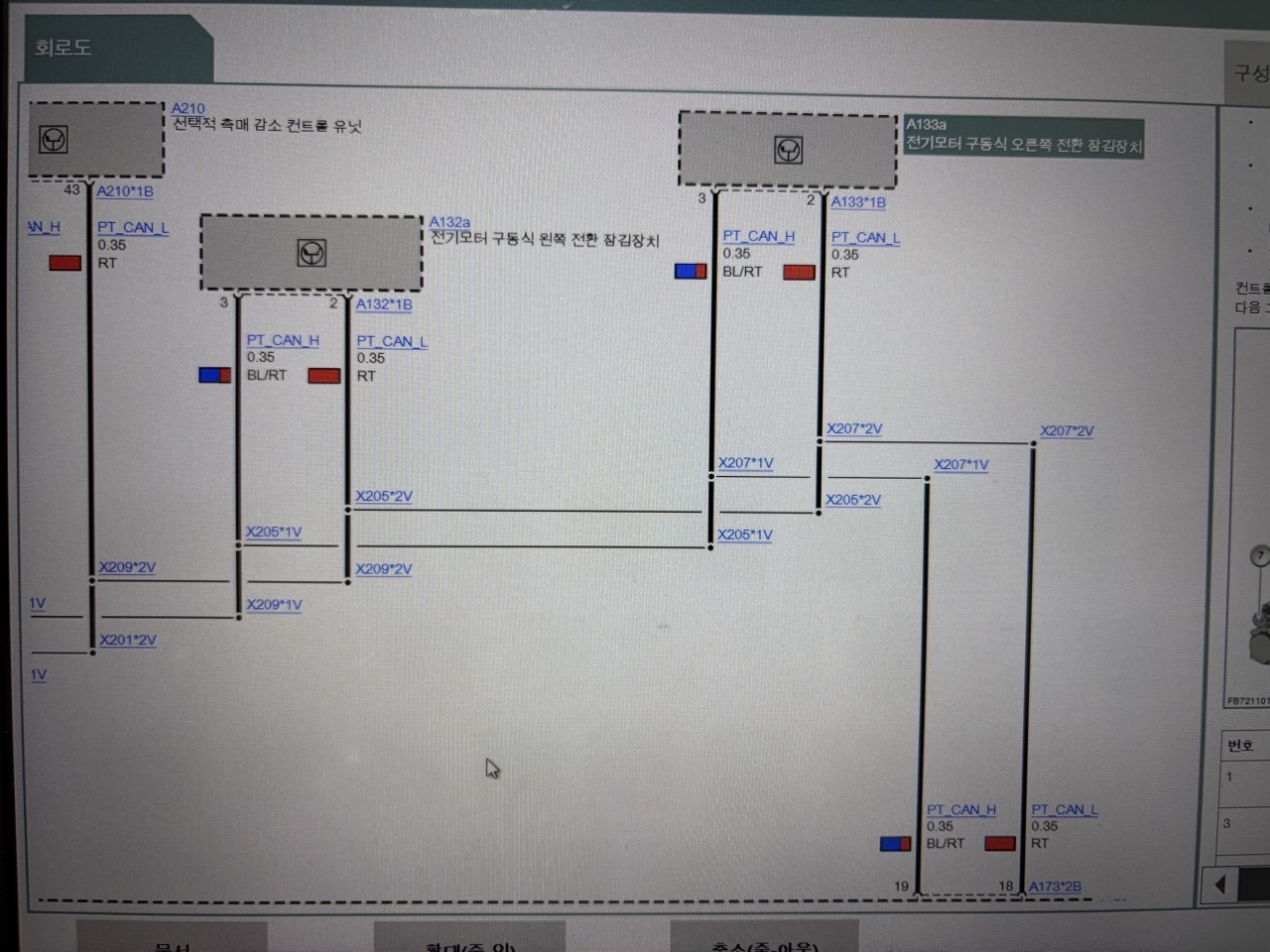

(회로도는 위에서부터 순차적으로 오른쪽으로 나열하면 하나의 이어진 회로도로 볼 수 있음)

X13*5B 커넥터 6,8번 배선 저항값 정상

5,7번 배선 저항값 높음

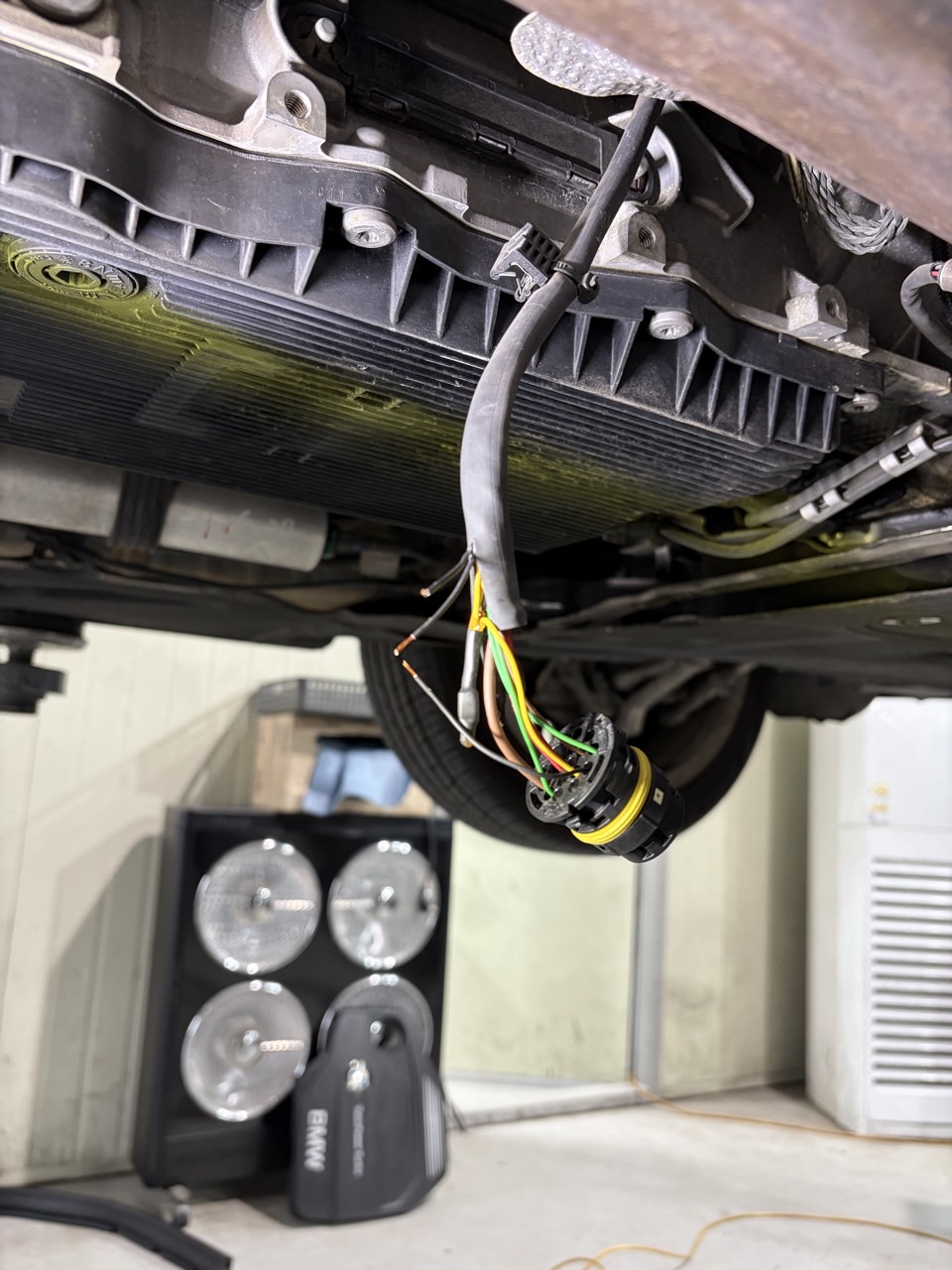

tcu 커넥터 하이 캔 통신 조인트 배선 커팅

7번 하이 캔 배선 저항값 정상

5번 하이 캔 배선 단선 됨

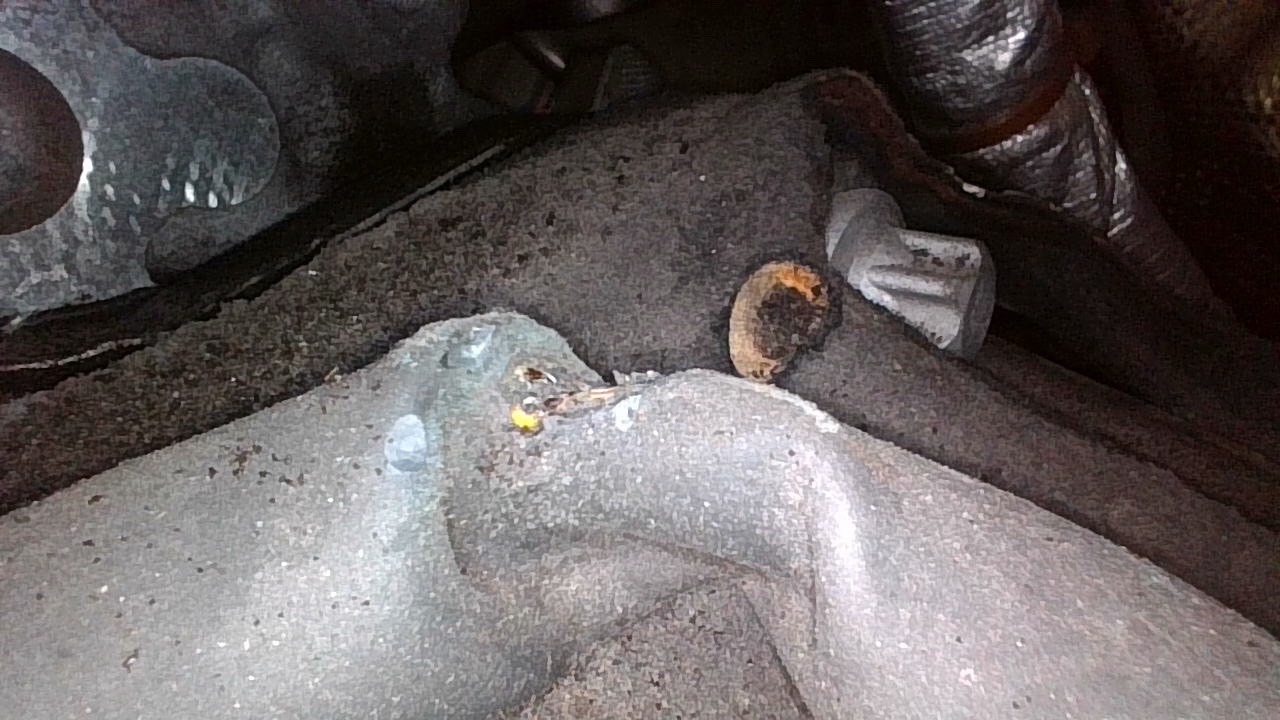

엔진 흡음재 쓸림으로 배선 단선
