에어컨 공조기 플랩, 플랩모터 고장 수리 솔루션

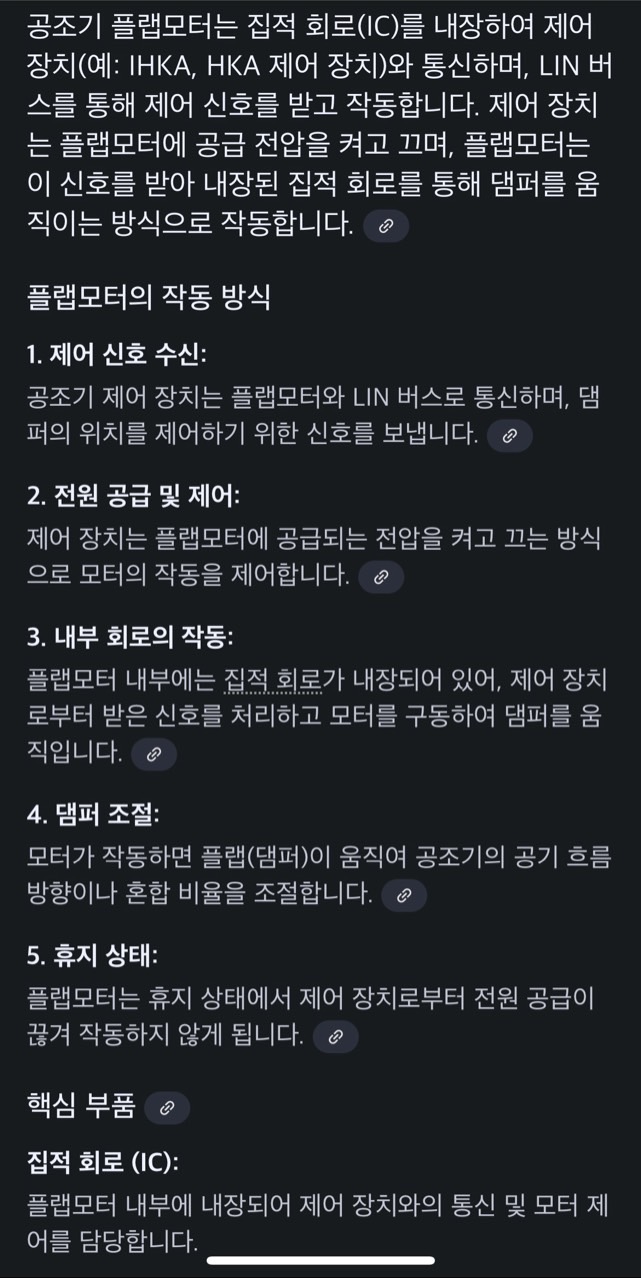

1. 플랩모터 고장

공조기 어뎁테이션을 실시하면 플랩모터는 시계방향 혹은 반시계방향으로
회전하다가 플랩스토퍼에 의해 스톱 된다.

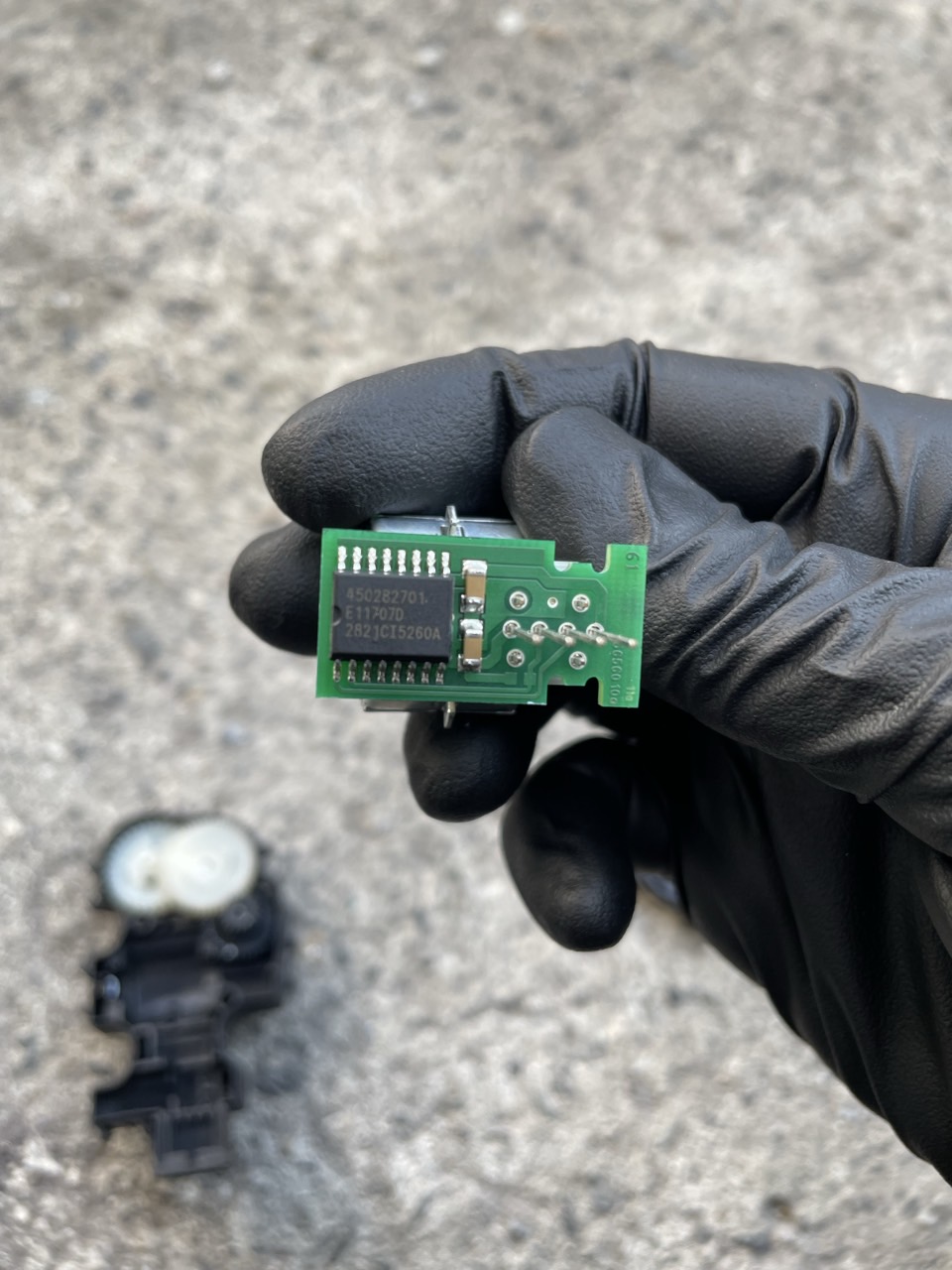

이 때 플랩모터 안에 칩(rom)에 위치가 저장 된다.

공조기의 계속 된 사용으로 노후화 된 플랩모터가 모터 및 기어에 부하가
심하게 걸리면 모터 내부 칩에 저장 된 스토퍼 위치까지 회전하지 않고
중간에 멈추게 된다. 계속적으로 이런 상태가 계속 되면 반대쪽(부하가
받지 않는쪽)으로 회전 할 때 스토퍼를 넘어 가려는 현상이 생기고
이 현상이 계속 되면 스토퍼 손상 되고 모터는 계속 회전하려고 하면서
플랩로드가 부러지게 된다.

대부분 플랩로드가 부러지는 현상으로 공조기 내부 플랩만 교체 하지만
모터까지 교체하는게 정확한 수리 솔루션으로 판단 됨

2. 기존에 장착 되어 있던 플랩모터가 스톱 위치를 넘어가 세팅값이
트러졌을 때 올바른 위치 세팅하는 방법

플랩모터를 탈거하고 커넥터는 장착한 그대로 공조기 모듈 리셋 실시한다.
리셋은 2~3번 정도 한다. 한번의 리셋으로는 플랩모터가 원래 위치로
돌아가지 않늘 수 있다.

원래 위치로 돌아가면 모터 내부 칩 에뎁테이션값이 리셋 된다.
리셋은 내부 칩이 인식한 위치가 리셋 되는 것이지 모터와 플랩이
결합되는 곳이 정위치로 온다는 것은 아니다.

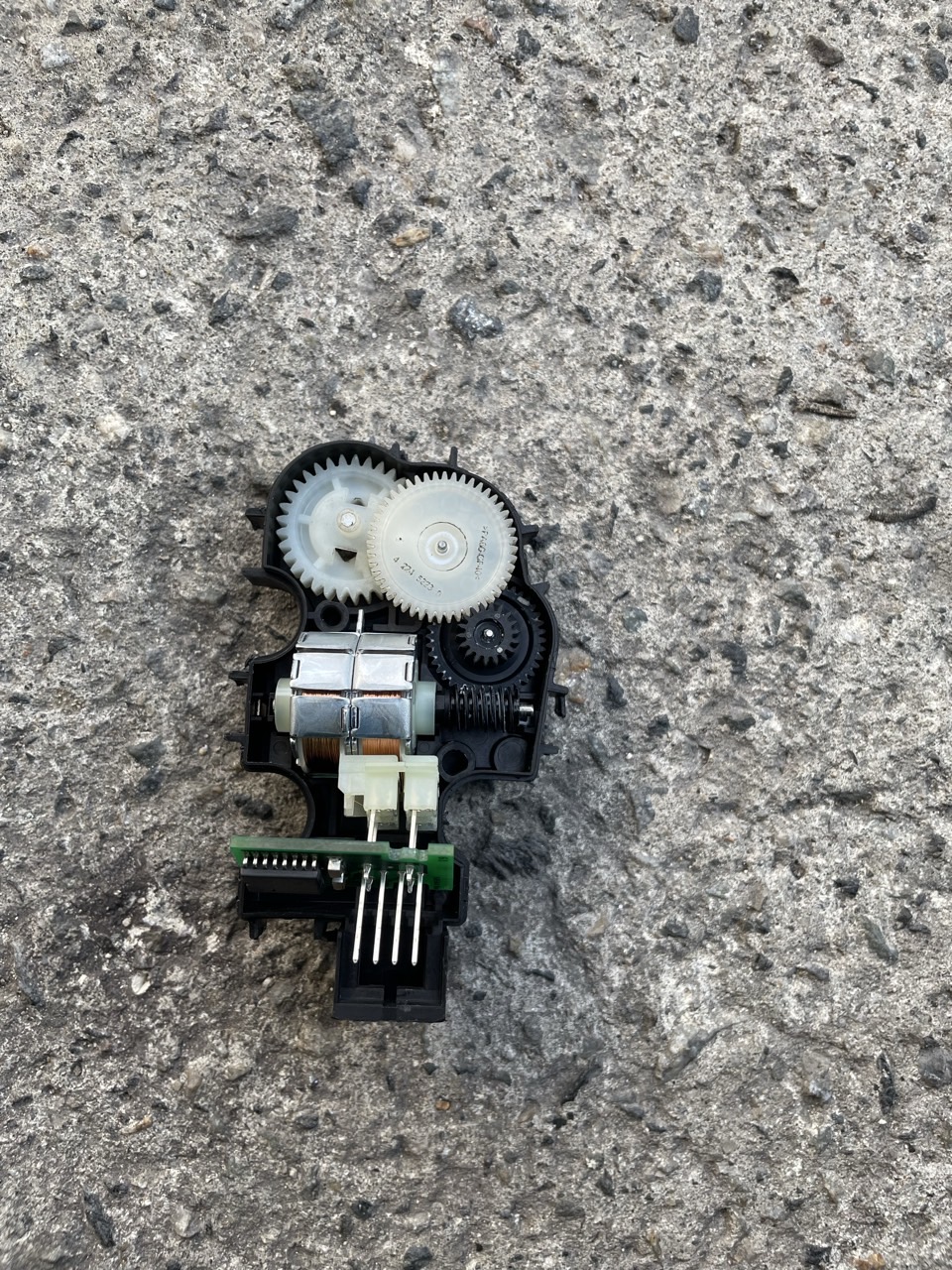

모터의 커버를 탈거하고 플랩과 결합되는 기어의 위치를 수정해서
플랩과 결합 할 수 있도록 한다.
플랩 기어의 정확한 위치는 반대쪽 플랩모터를 탈거해서 확인하거나
신품 플랩모터를 확인(구글 이미지 확인)한다.
모터를 플랩에 장착 후 어뎁테이션을 실시 한다.

공조기 모듈에 플랩 관련 고장코드가 없으면 플랩모터 사용 기능

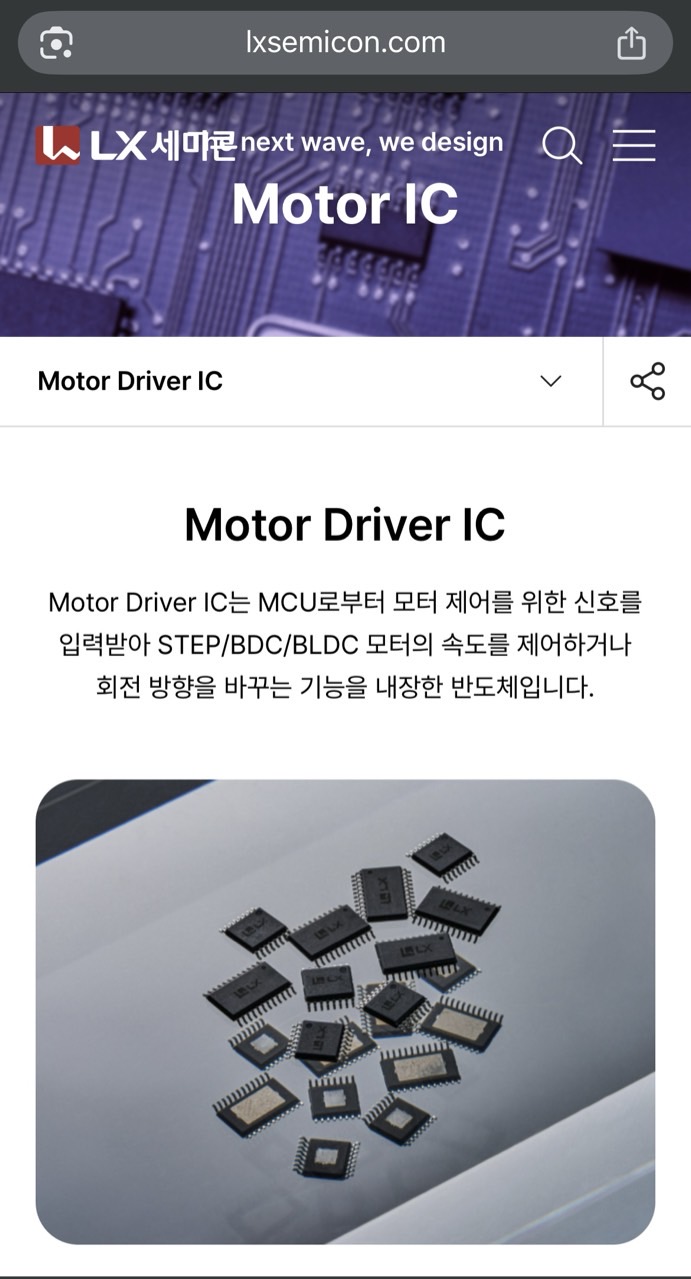

https://www.lxsemicon.com/kr/products/motor-ic/motor-driver-ic
